Подключение компьютера (SVGA) к автомобильному монитору. Необходима консультация.

1. Описание ситуации:

Имеется чистокровный японский автомобиль (правый руль, 95% выводимой информации - иероглифы) Nissan Gloria, 99 г.в. в кузове HY-34.

В комплектации:
1. DVD-cистема навигации Xanavi совмещенная с головным устройством;
2. ТВ-тюнер (насколько я помню, тоже Xanavi);
3. CD-чейнджер Clarion (без mp3, полгода назад перестал функционировать);
4. Аудио-усилитель;
5. Монитор (производитель не уточняется);

Все вышеперечисленное - родное, выполненное ввиде отдельных блоков.


2. Задача:

Большинство из указанного оборудования на бескрайних просторах России не имеет никакой практической пользы, а что имеет, то делает это совсем неохотно - по сути, можно только слушать обычные музыкальные диски (через навигационный DVD-привод), слушать радио в FM-диапазоне от 70 до 89.9 мГц и ловить звуковые дорожки некоторых телевизионных каналов в ДМВ диапазоне. Ну и наблюдать на мониторе катринки с обозначением работы системы климата, расхода топлива и т.д. При этом количество загадочных иероглифов не оставляет никаких шансов перевести смысл написанного.

Всвязи с этим решено вмонтрировать в автомобить компьютер (PC-Car) и на базе него построить все необходимое (музыка, тв, радио, навигация, связь с бортовым компьютером машины и т.п.).
При этом одним из главных условий является минимальное вмешательство в штатную электронику.
Если конкретно, от необходимо лишь вывести изображение на штатный монитор и подать звук.
Размещение планируется вместо вышедшего из строя CD-чейнджера (внутри бардачка).


3. Проблема:

Единственным приемлемым подкючением видео сигнала является непосредвенная подача сигнала RGB на вход монитора. (RCA тюльпан, предусмотренный для подключения различных видеоприставок отменяется по понятным причинам).

Методом "тыка" удалось обнаружить штеккер, по которому сигнал от головного устройства передается к монитору. В нем 20 контактов, из которых "живых" (от которых уходят провода) - 13.
Далее, удалось обнаружить контакты Red, Green, Blue и Синхронизации.

Я не специалист в этой области, поэтому для меня следующий вопрос звучал как "определение типа монитора" (телевизионный или компьютерный). То есть, какое разрешение и частоты он поддерживает.
Для теста были испольнованы dvd-плеейр c разъемом SCART в режиме RGB и ноутбук с SVGA выходом. С dvd-плеера изображение подать не получилось.

С ноутбука сигнал получилось передать, но искаженный.
Выяснилось, что монитор работает только при частоте 60 Hz и поддерживает режим 680х480 и некоторые, более низкие.

Контакты на с разъеме VGA были использованы следующие:
1 - Red
2 - Green
3 - Blue
5 - Земля (ее можно подать на выбор на 4 контакта монитора)
13 - Синхронизация

Оригинал картинки, подаваемой с компьютера:
Вложение 393

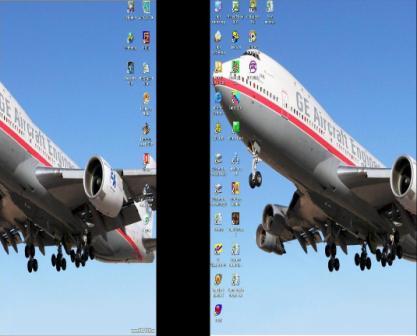

А вот то, что получается на мониторе:
Вложение 394

Если отключить синхронизацию, то изображение искажается, и вертикальное положение можно вручную подогнать, но в любом случае, ситуация в целом не исправится:
Вложение 395

(Картинки сделаны в Paint. К сожалению, в машине не было под рукой фотоаппарата. Но в целом, картинки соответствуют реальности.)

Собственно, в этом и есть весь вопрос к специалистам - можно ли исправить изображение и, если да, то как?

Заранее благодарен всем, кто откликнется.


P.S. Навигационная система Xanavi работает с DVD-диска. Почитав форумы, я понял, что многим этот диск не достался. Кому надо, могу скинуть образ диска (3.54 мб). Я сделал копию на DVD-R (dvd минус r) - работает. От навигации толку, конечно, ноль, но можно производить настройки часов и звуковых предупреждений системы.

Монитор у тебя имеет телевизионный стандарт NTSC .
Последняя картинка говорит о том, что частота строк в два раза выше допустимого то есть 31 000 Гц, а тебе нужно 15735 гц
Обьязательное условие для видео адаптера это наличие опции "Черезстрочная развертка"
Без нее ты не сможешь получить стабильного изображения.
Что бы изображение засинхронизировать воспользуйся программой PowerStrip
Настройки и схема подключения вот здесь. После того как выставишь все частоты, для настройки геометрии в PowerStrip включи опцию "блокировка частот" .
Еще есть внешний адаптер VGA-->RGBs, но цена на него высокая (5000р.)
Если заинтересует такой адаптер то пиши в личку.
Отключать штатные утройства не нужно, пускай все остается, достаточно от нави перерезать RGBs провода и подключить к ним свой комп.
А активировать изображение компа будешь кнопкой "Нави".

Хочу сказать вам "большой респект".
Получилось подключится по схеме с двумя резисторами. Правда там неуказана ватность, пришлось брать несколько вариантов и подбирать. номинал резисторов в наличии был только 620 (вместо 600)
Настройки действительно подогнались легко при помощи PowerStrip.

Картинка очень хорошего качества, впрочем, этого и следовало ожидать от RGB (выше только звезды и DVI/HDMI).

Теперь еще пару вопросов:
1. Где в PowerStrip его можно настроить так, чтобы он при загрузке Винды запускал подобраные настройки (сходу не нашел - после долгих исследований очень кушать хотелось);
2. Какой максимальной длины может быть VGA(RGB) кабель и какого типа он должен быть (на случай расположения компа в багажнике)?

Еще раз спасибо.

Номинал резистора подойдет 620 или 570
Мощьность резистора не важна так как там мизерные токи.
ответы:
1- Нужно сохранить свой профиль и поставить его по умолчанию.
2- Зависит от качества кабеля , нужно пробовать .
Показывать то он будет при любой длине кабеля но вот помехи , шумы и замыливание нужно визуально смотреть.

Добавлю от собственного опыта - качественный кабель 5 метров длины разрешение 1024х768 на 100Гц держит влёгкую (без каких-либо искажений), значит, будет держать и более низкие частоты.

у меня метр качество я думаю среднее ,отрвал от LCD самсунга ,
помех нету

http://www.aver.ru/products/product.shtml?arc=41

подскажите новичку как и куда подключить резистор?

Как показала практика , резистор не нужен

как не нужен? а как быть с картинкой?
