Не получается подключить...

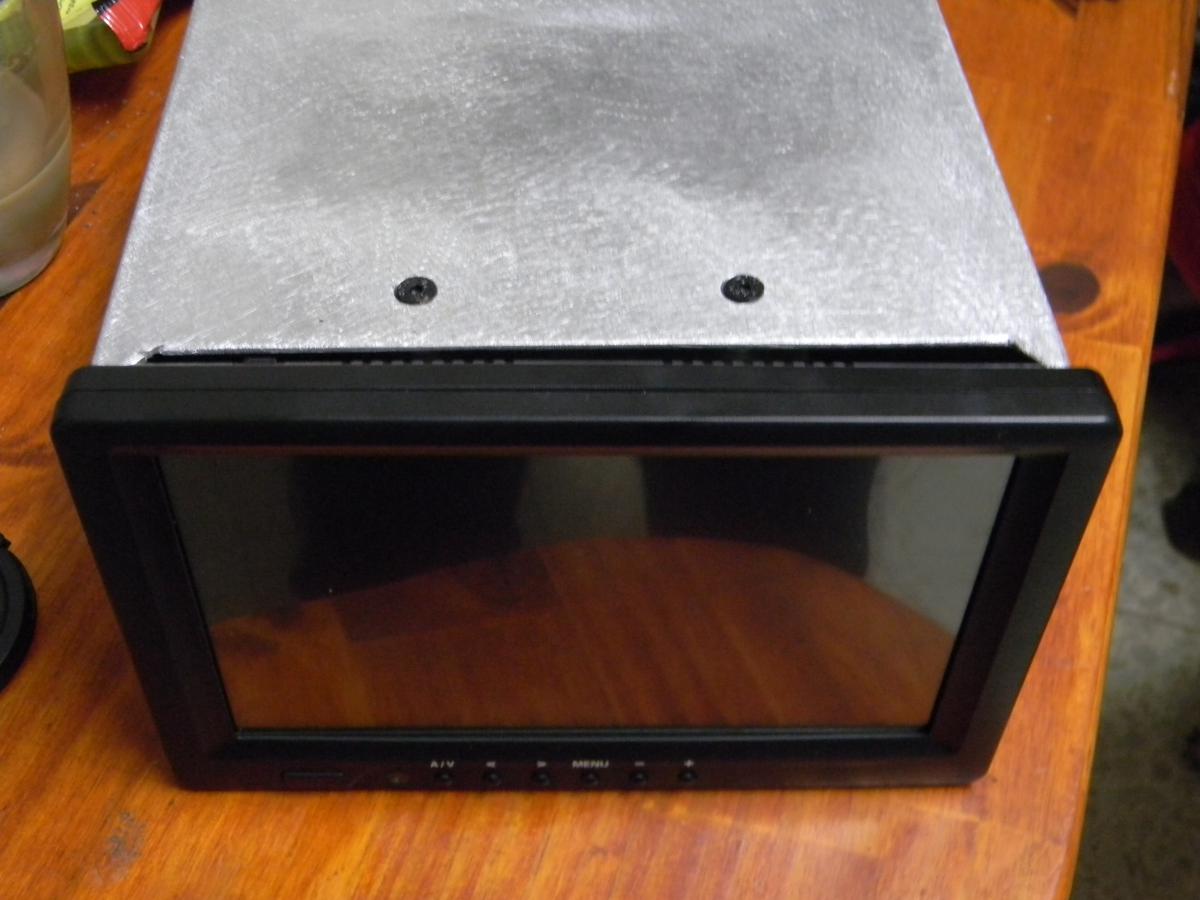

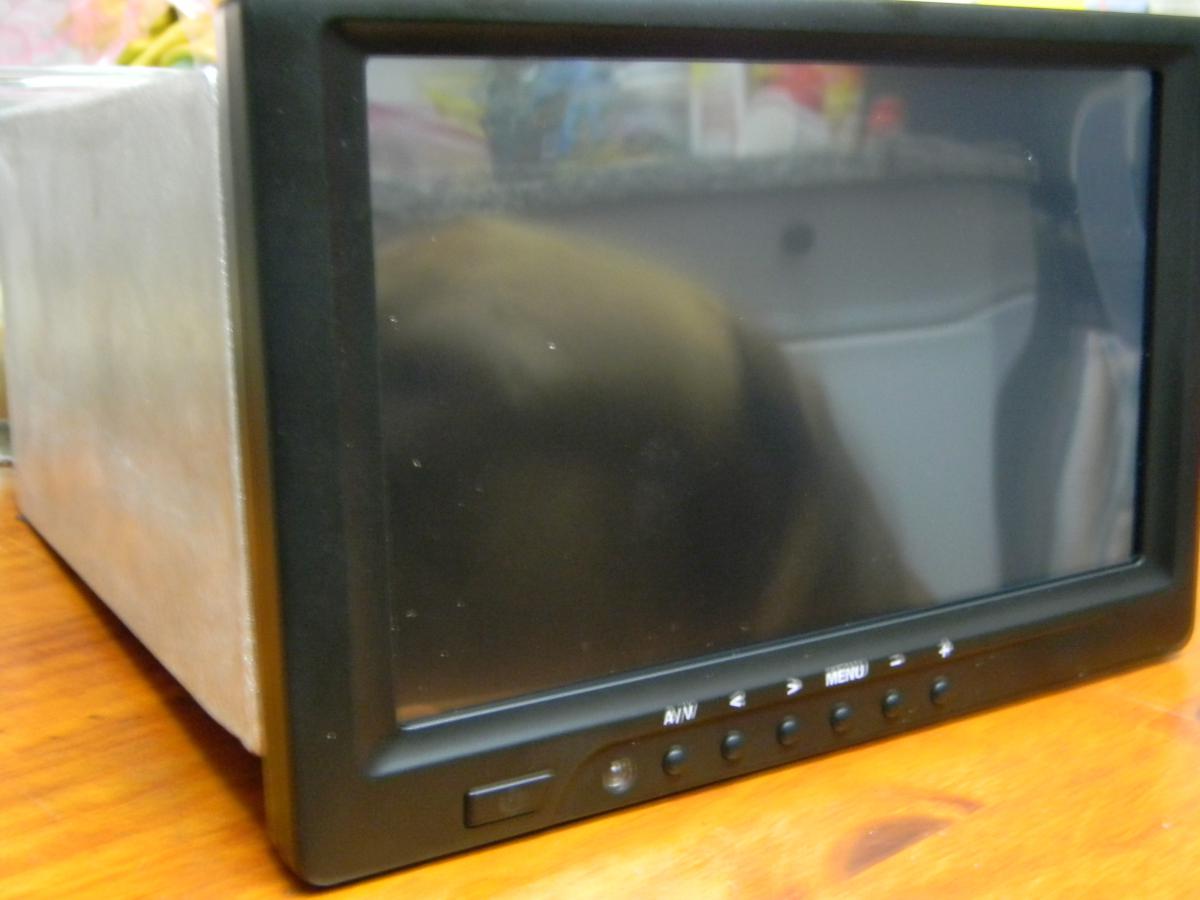

Здравствуйте, уважаемые участники форума. Решил собрать CarPC и столкнулся с проблемой: не получается состыковать LCD панельку с компом. Прикупил такую штуку на 7" http://www.compcar.ru/forum/picture....&pictureid=115
http://www.compcar.ru/forum/picture....&pictureid=112
http://www.compcar.ru/forum/picture....&pictureid=114
на плате всего 1 разъем, вроде композитный S-video, http://www.compcar.ru/forum/picture....&pictureid=113
попробовал подключать через переходник, http://www.compcar.ru/forum/picture....&pictureid=116
http://www.compcar.ru/forum/picture....&pictureid=117 - на экране черно-белое изображение. Подскажите пожалуйста, что можно сделать???Пробовал снимать с платы SDA,SCL,GND и подключать к VGA (12.15.5) видяхи - мертво.

У тебя на контроллере матрицы нету VGA входа, есть только s-video и композитный видео вход.
SDA,SCL это цифровая шина.
Можешь только с компа на прямую с s-video соеденить , без переходников

http://www.compcar.ru/forum/picture....&pictureid=118

http://www.compcar.ru/forum/picture....&pictureid=119
Подключал по рисунку, - результат один- черно-белая картинка.:mad::mad::mad:

Чернобелая она может быть по причине не стыковки стандарта PAL/NTSC/Sekam

Цитата:

---

Сообщение от 2136780

Подскажите пожалуйста, что можно сделать???Пробовал снимать с платы SDA,SCL,GND и подключать к VGA (12.15.5) видяхи - мертво.

---

Эти сигналы к видио не имеют ни какого отношения и служат для программирования чипа Т720С....Сигнал на них I2C....

В настройках видеокарты перепробовал все:PAL/NTSC/Sekam, что интересно, если подключить матрицу к видеовыходу смартфона (Nokia N95) то изображение идеальное.

А что за смартфон такой с видеовыходом?

Nokia N95

МОжет быть не достаточный уровень сигнала?
Что в доках по матрице про уровни пишут?

http://www.compcar.ru/forum/picture....&pictureid=120
