Audi AllRoad 2.5TDI 2005

Ну вот настали холода и появилось время выложить небольшой промежуточный отчет...

Наличие в машине одной лишь CD магнитолы, пусть и с чейнджером, быстро достало и начались поиски девайса получше. Посмотрев всякие там RNS'ки мне оказалось мало их возможностей, и цена на бэушные как-то не радовала. И на тот момент я не придумал ничего, кроме как слушать айпод через трансмиттер, а кардинальное улучшение медиа возможностей машины было отложено на потом.
И вот под новый год я набрел на сайт PCCar, искал по тырнету цветной ОЛЕД дисплейчик... Идея карпутера сразу захватила, и после месяца изучения матчасти я начал закупку запчастей.
1. Моник.

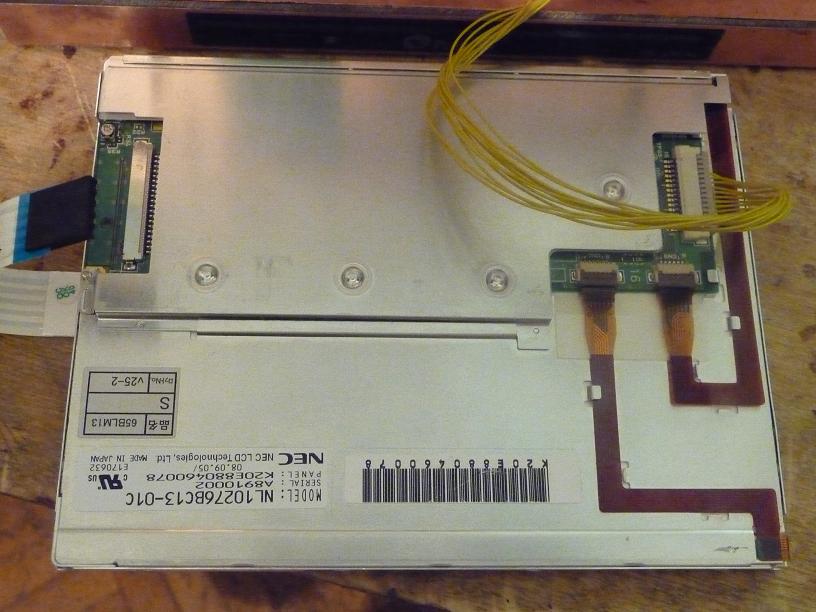

Просматривая марки и характеристики различных мониторов все больше хотелось найти что нибудь исключительное и как мне кажется я это нашел - матрица NEC NL10276BC13-01C; 6,5"; натив 1024х768; 24 bit LVDS. Хотелось конечно 16:9 но пришлсь отказаться в пользу разрешения и яркости. Цена кусачая - на период январь/февраль 2009 ок. 17500р
2.Тачскрин.
Месяц безуспешных поисков SAW тача на 6,4". В итоге 5-ти проводной резистивный тач на 6,4" - Spectrah , стекло TR5-06414085 + контроллер (USB). Цена 800+750р соответственно - халява но 2 мес. ждал контроллер.
3.Материнка
С самого начала комп виделся мне небольшим, не хотелось искать место под системник, тянуть кучу всяких кабелей тоже, чего-то такого моноблочного хотелось типа Инфила, даже порой думал что зря все затеял, купил-бы инфил, полдня на установку и усе, но легкий путь не для нас..., поскольку и под инфил надо перекомпоновывать центральную консоль - ведь от магнитолы я отказываться не хочу. Пересмотрев кучу плат MiniITX, нашел контору Commel, и опа, оказавается бывает куча
других формфакторов кроме MiniITX. Мне понравился встраиваемый комп на 3,5" LS-371, но в Москве не было в наличии, пришлось купить LS-372. Цена 11500 р.

Form Factor 3.5 inch miniboard
CPU Support Intel Core 2 Duo Mobile Processor
Package type: Micro-FCPGA478 (Socket-P)
Front side bus: 533/800 MHz
Memory One DDRII 533/667MHz DIMM up to 2GB with single channel Interleaved mode
Chipset Intel GME965 & ICH8M (82801HBM)
Real Time Clock Chipset integrated RTC with onboard lithium battery
Watchdog Timer Generates a system reset with internal timer for 1min/s ~ 255min/s
Power Management ACPI 1.0 compliant, supports power saving mode
PCI Enhanced IDE One 44-pin UltraATA33 IDE interface supports up to 2 ATAPI devices
Serial ATA Interface 1 x serial ATAII interface with 300MB/s transfer rate
VGA Interface Intel integrated extreme GMA X3100 (Graphic Media Accelerator) Technology
Video Memory Up to 384MB shared with system memory
LVDS interface Onboard 24-bit dual channel LVDS connector with +3.3V/+5V/+12V Supply
DVI Interface Onboard Chrontel CH7307C DVI transmitter Support rear HDMI Connect for DVI Interface
Audio Interface Intel integrated ICH8M with Realtek ALC888 HD Audio
LAN Interface One Intel 82573L Gigabit LAN
Solid State Disk IDE supports 44-pin DiskOnModule One Compact Flash Type II
GPIO interface Onboard programmable 8-bit Digital I/O interface
Extended Interface One Mini PCI socket to support Mini PCI Type IIIA
Internal I/O Port 2x COM, 1x GPIO port, 4 x USB ports, 1x IrDA, 1x IDE, 1XLVDS, 1x LCD inverter connector, 1x PS/2 Keyboard/Mouse Port
1x Front panel Audio connector and
1 x CDIN connector
External I/O Port 1 x LAN port, 1 x VGA port, 1x HDTV ,1 x HDMI connect
2 x USB2.0 ports, 1 x Audio Output, 1 x SPDIF connector
Power Requirement 12V DC Input
Dimension 146mm x 101mm
Temperature Operating within 0~60 centigrade
Storage within –20~85 centigrade

К материнке пришлось покупать труднодоставаемый проц T7500 Socket P - 16000 р

4. Привод
Здесь все просто - щелевой ATA Slim DVD/RW Plextor

5. Хард
Хотелось на 7200 рпм, нашел на Совке - 2.5" SATA Seagate Momentus 7200 rpm 320G ~5000 р Меньше по объему найти не удалось. Впоследствии для харда был куплен также гелевый контейнер от Панаса ЦФ-27 за 2500 р.
Из основной периферии вроде всё, дальше буду информировать по мере приобретения.

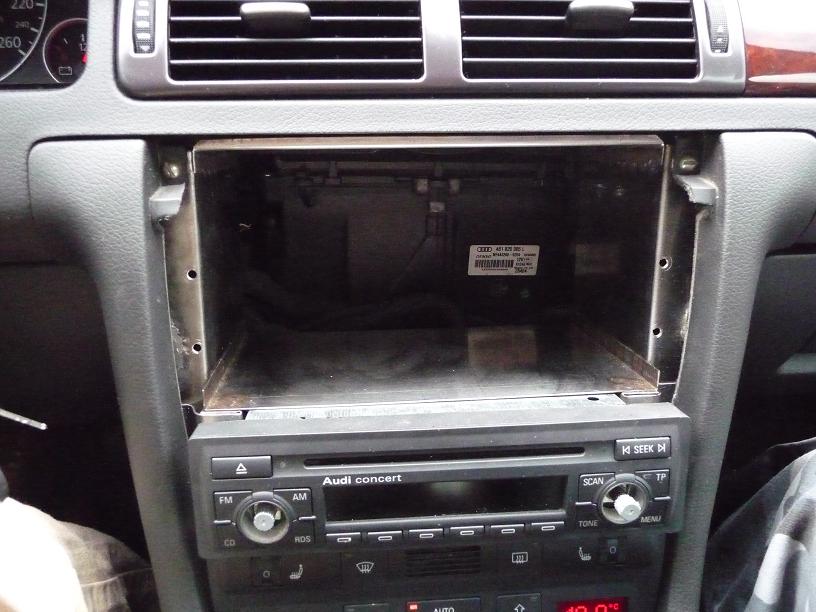

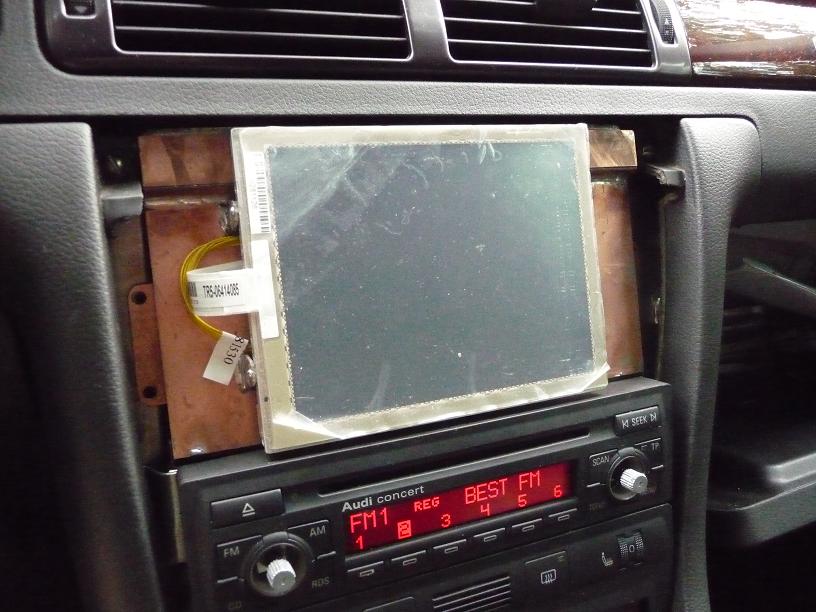

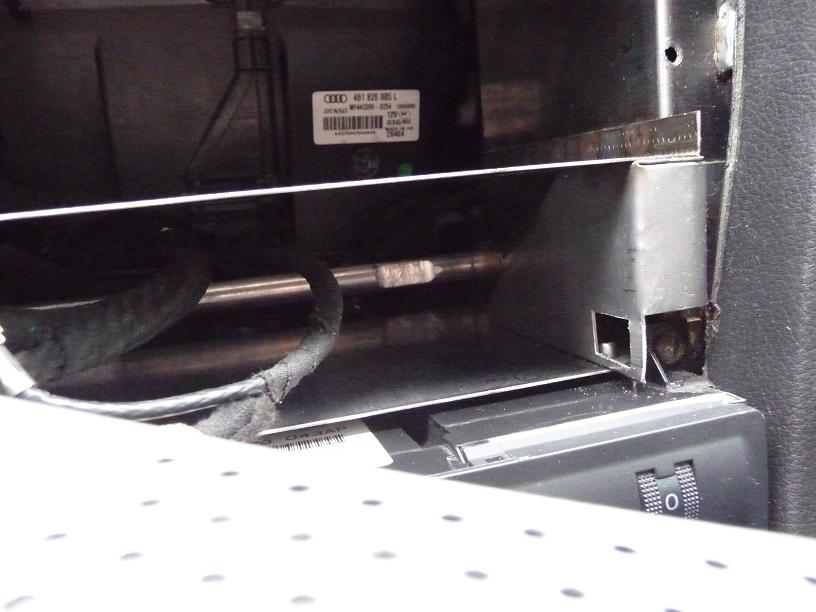

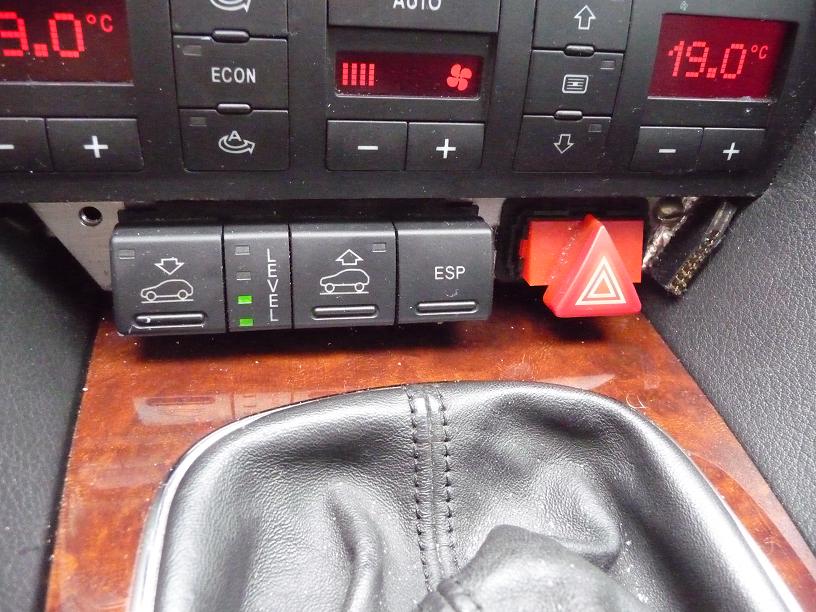

Постройка началась с основательной переделки бороды. Как видите пришлось избавиться от пепельницы, пространства под ней, подстаканник тоже пришлось удалить... Новую рамку делал из нержавейки 0.8-1.0 мм толщиной, все соединения - точечная сварка и вытяжные заклепки. В итоге получил проем под комп 220х118 мм и у передней кромки чуть выше 123мм. Фоток пока мало, добавлю вскоре..
Вложение 6907 Вложение 6908 Вложение 6909

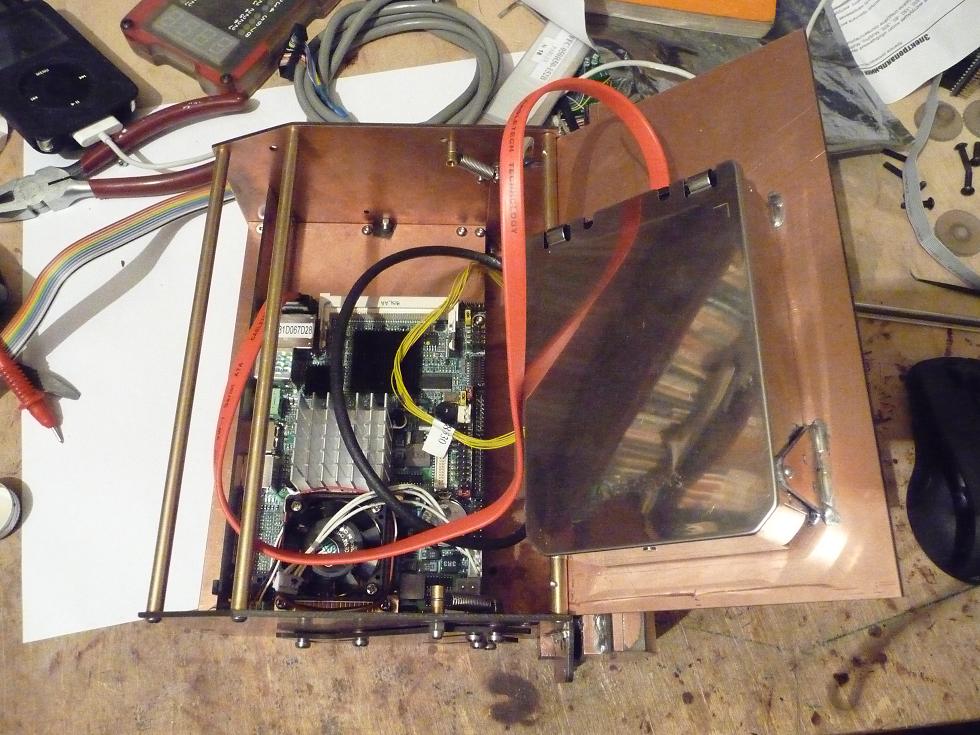

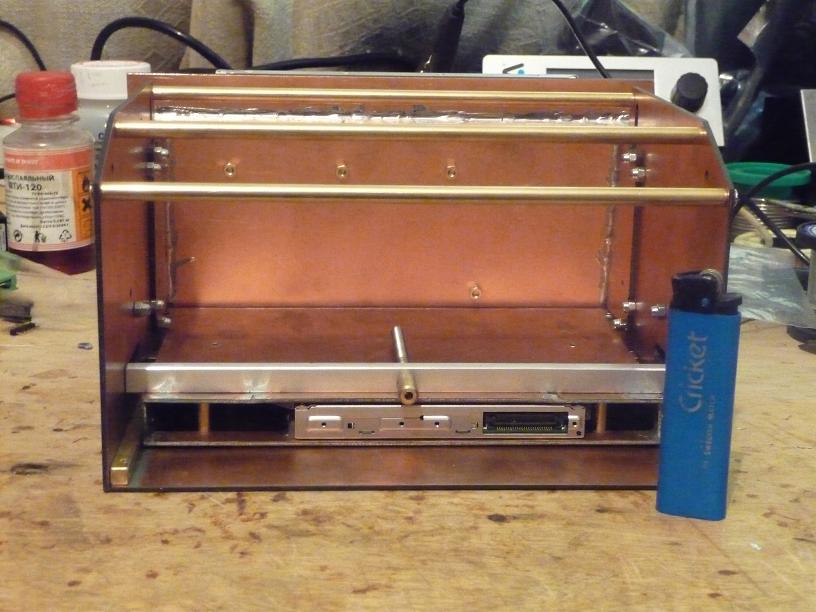

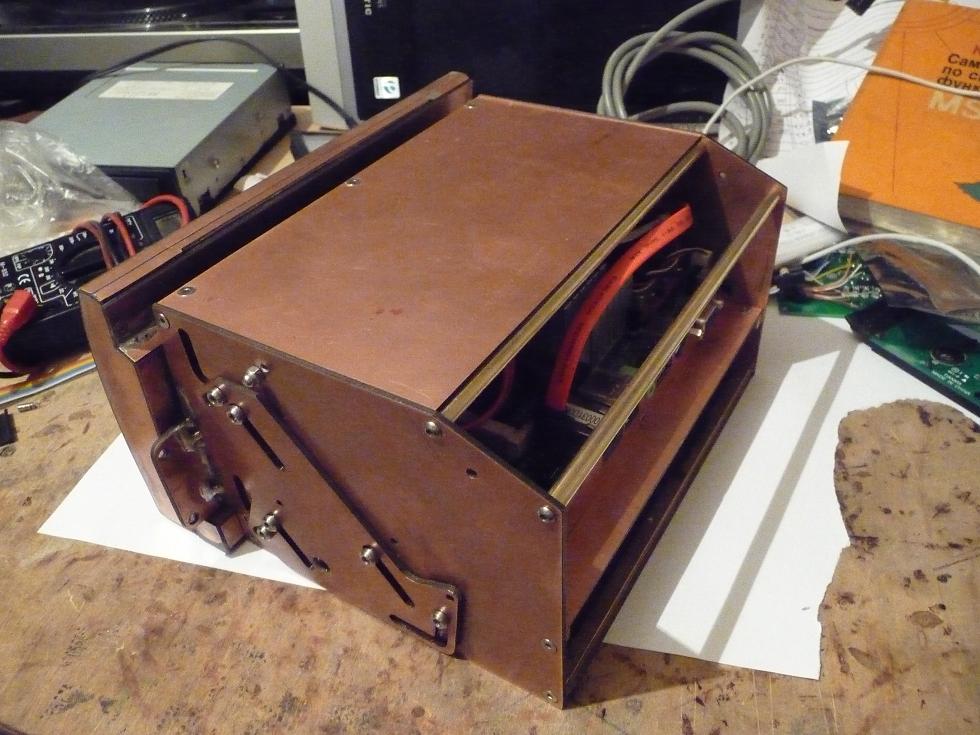

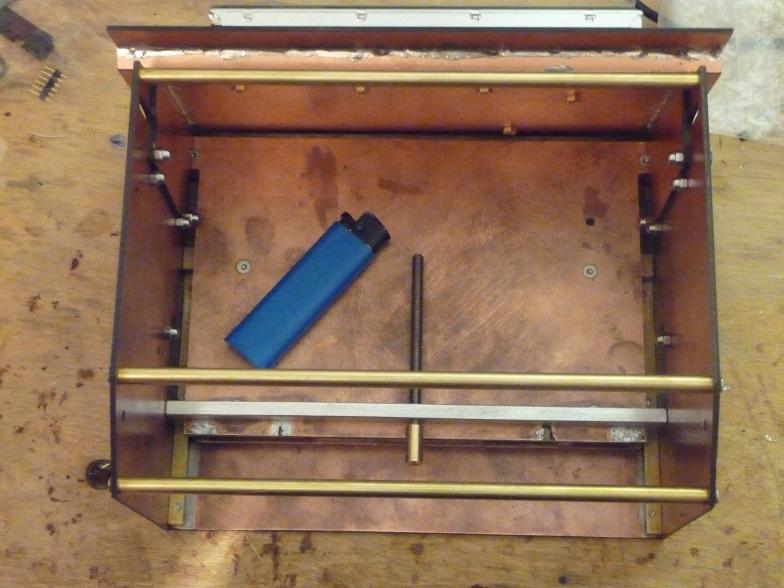

Вот с такой вот дырой я катался с февраля 2009 до мая. И с мая я уже занялся самим компом. Катастрофическая нехватка места продиктовала решение делать комп трансформером то есть с отъезжающим монитором и выезжающим ДВД. Первые шаги выглядят вот так...

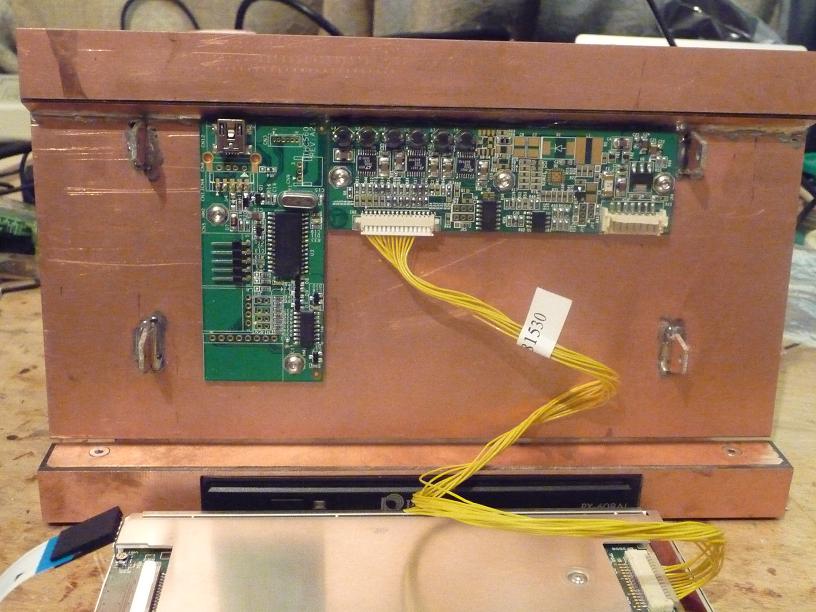

Вложение 6910 Вложение 6911 Вложение 6912
Вложение 6913 Вложение 6914 Вложение 6915
Вложение 6916

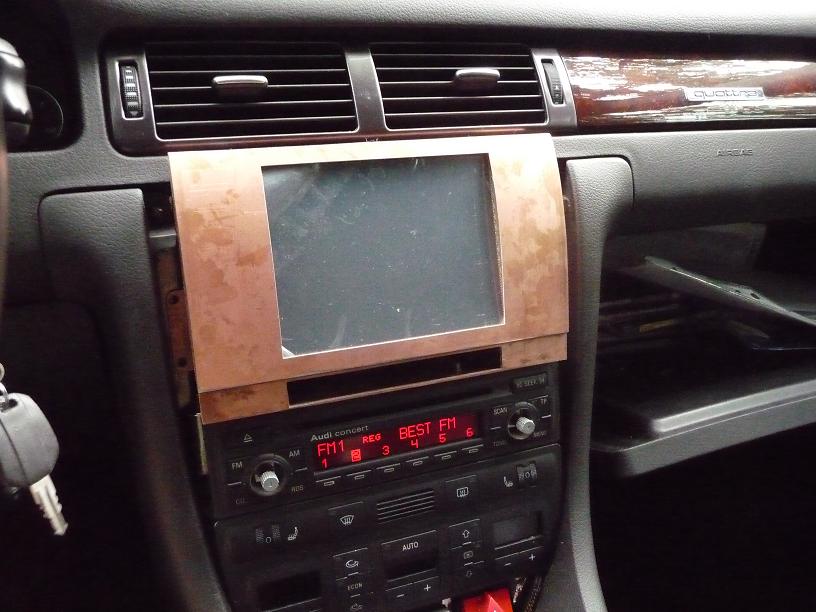

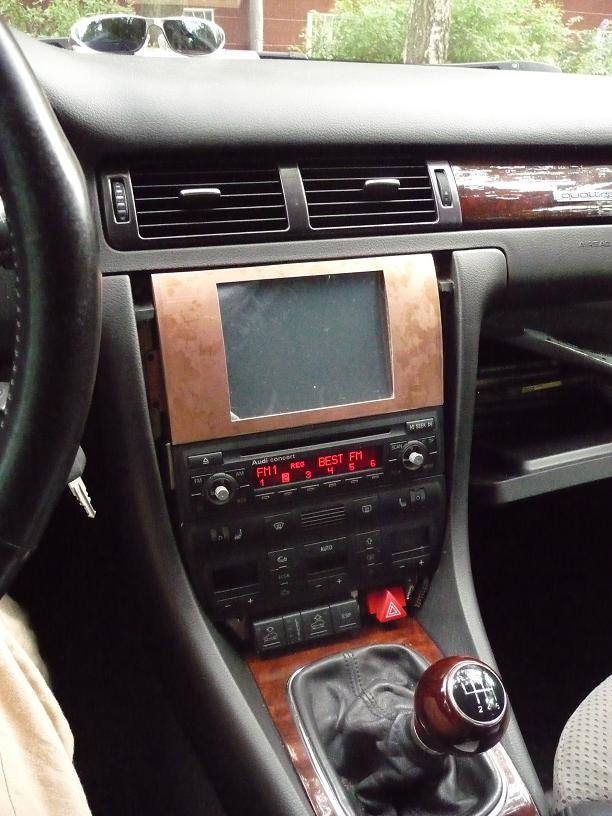

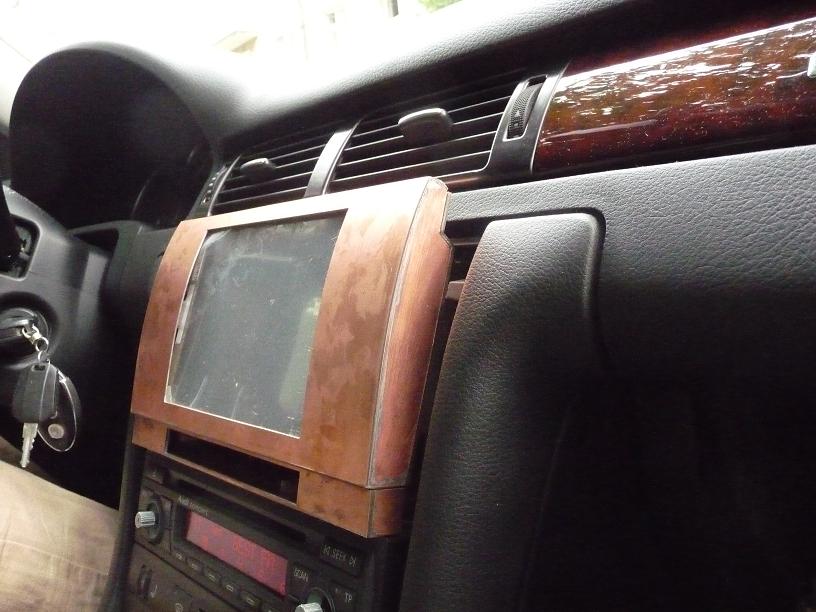

Сразу покажу как все это выглядит в машине, промежуточные этапы будут чуть позже. Забегая вперед скажу, компьютер в интенсивной эксплуатации с 15.09.09, конечно многое не закончено ещё, я сам определяю готовность в 35-40 %. Вчерашний внезапный мороз показал, что матрицу я выбрал правильно - ни малейшей заторможенности...
Вложение 6917 Вложение 6918 Вложение 6919
Вложение 6920 Вложение 6921
зЫ А как загрузить больше 15 картинок?

Цитата:

---

Сообщение от бигкет

как загрузить больше 15 картинок?

---

создать 2 и более постов :)

даже недоделанное впечатляет.

всё круто идёт!
тока я не понял что с музыкальной частью?
магнитолу выкинул совсем? или как это всё у тебя играет?

Ага, штатную башку оставил... Пока играет кривенько - через линейник чейнджера.
Продумываю варианты. Посмотрел откуда бы в магнитоле линейник выпаять, без вариантов, ФМ радио цифровое, есть мыслишка заюзать SPDIF от CD (там же SPDIF?), а на мамке у меня есть оптический SPDIF выход. Таким образом никто не делал? Если неполучится, придется через все тот же линейник чейнджера делать, только по уму - с эмулятором.

Ещё небольшая серия фоток...

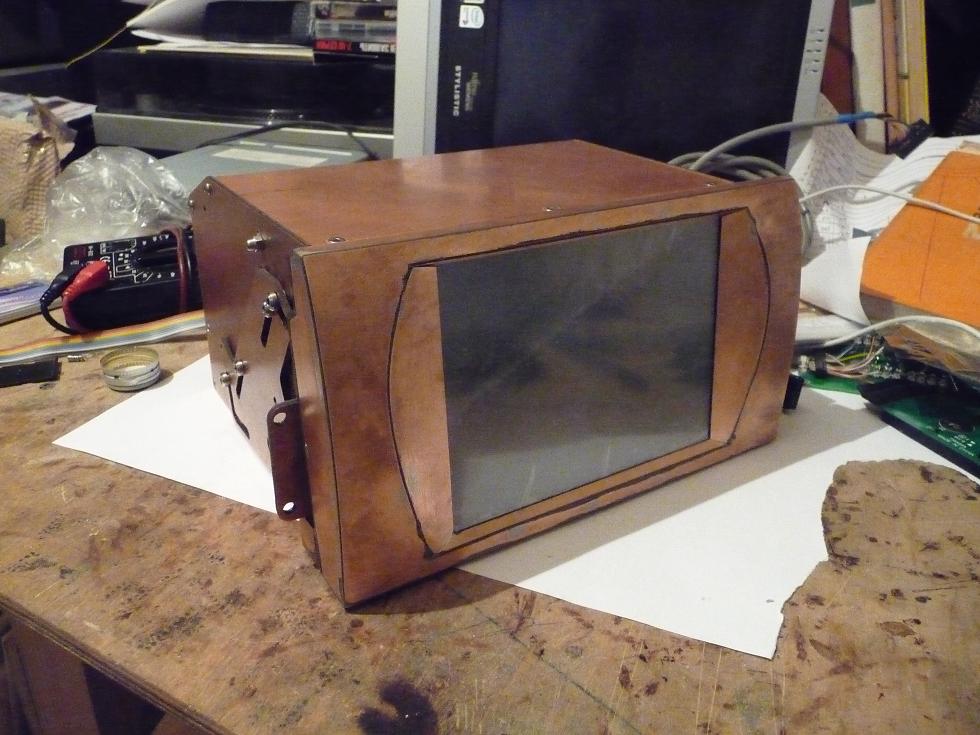

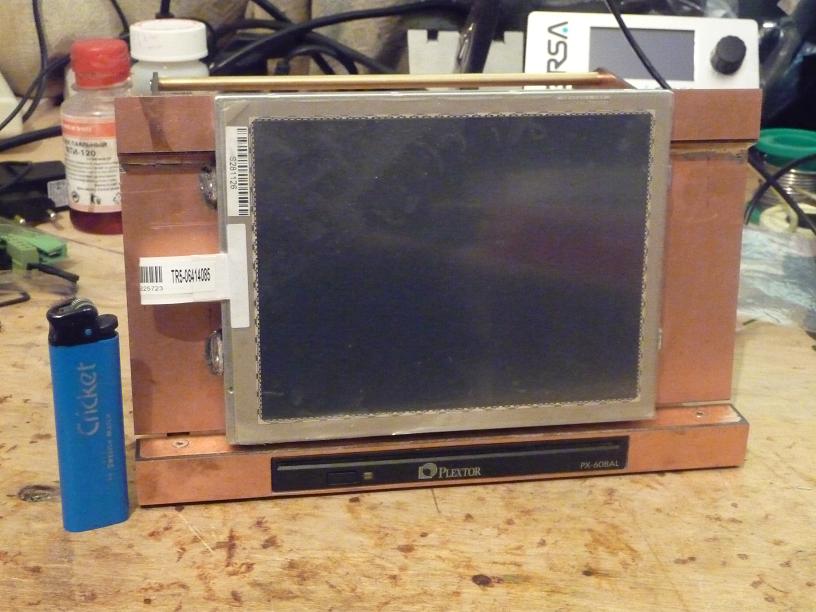

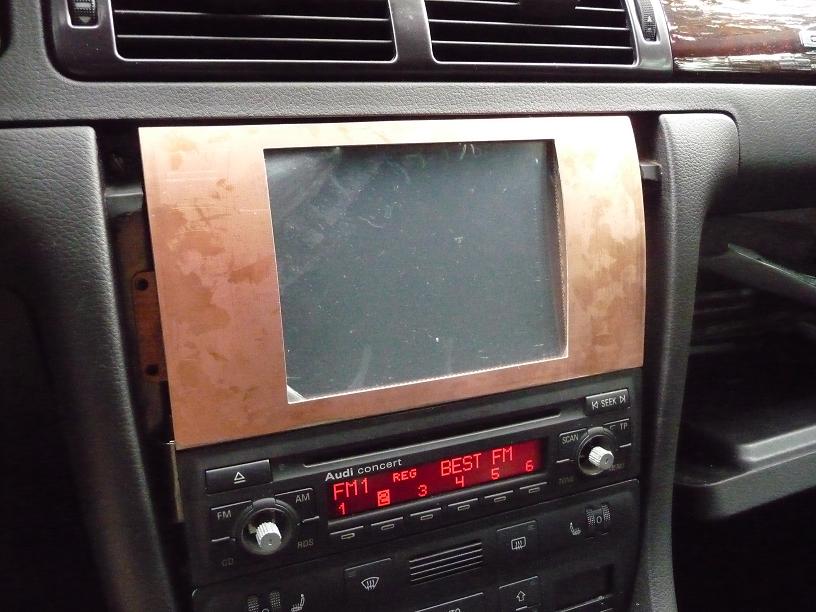

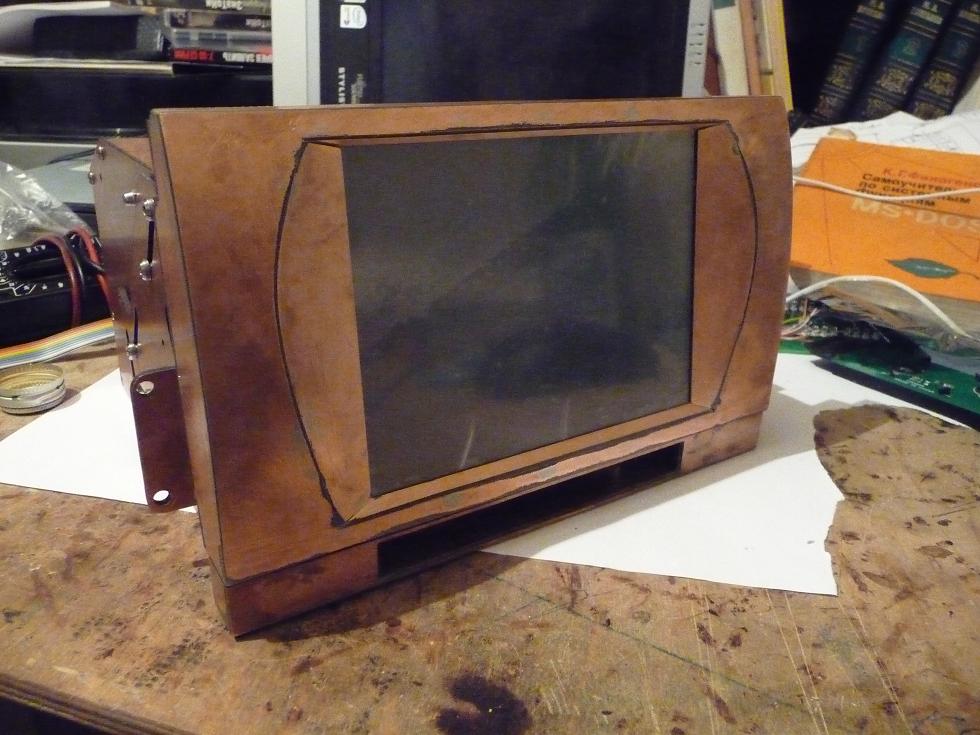

Комп спереди
Вложение 7265Вложение 7266

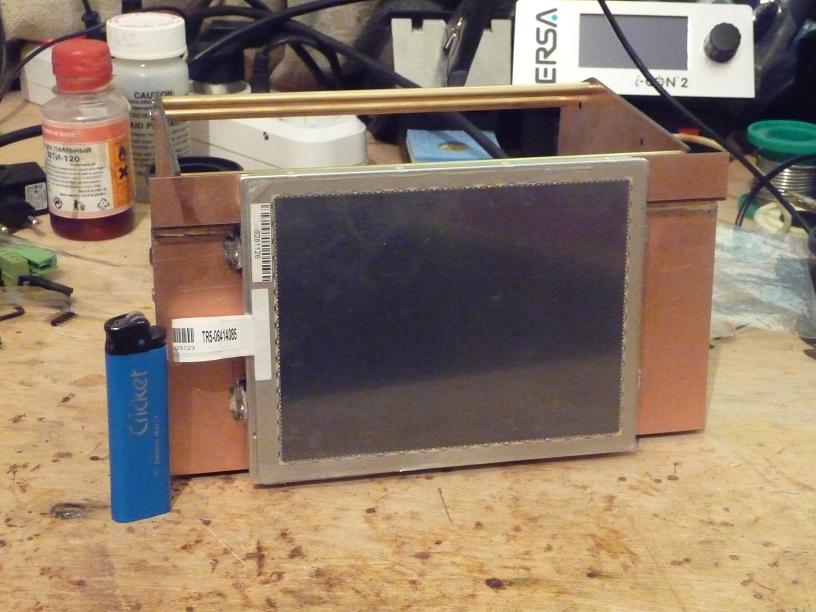

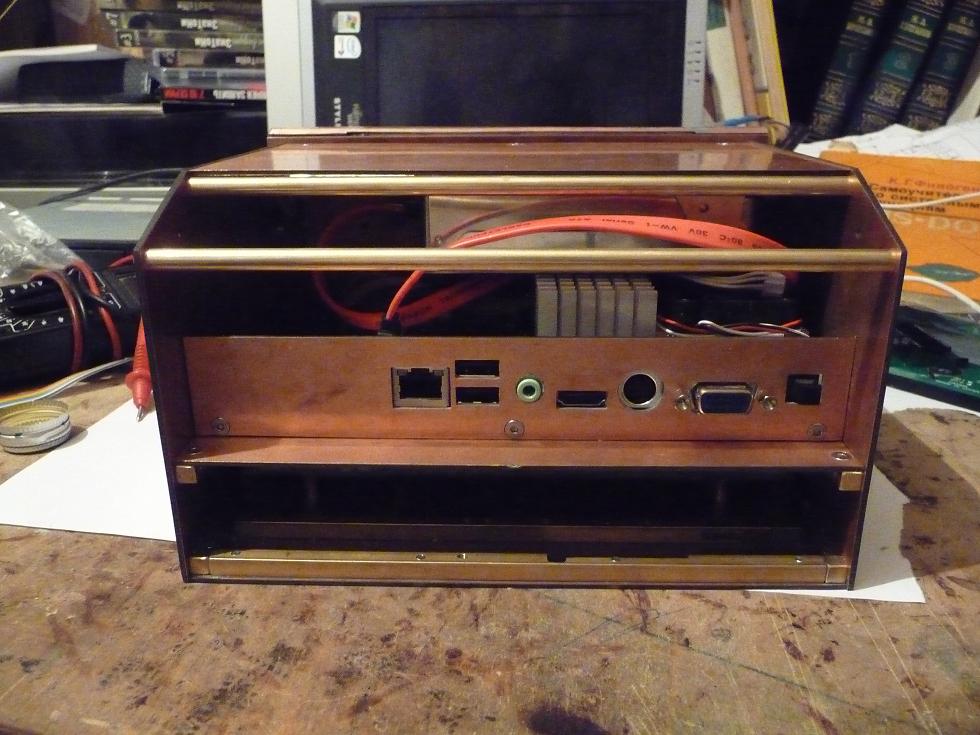

Комп сзади
Вложение 7263Вложение 7264

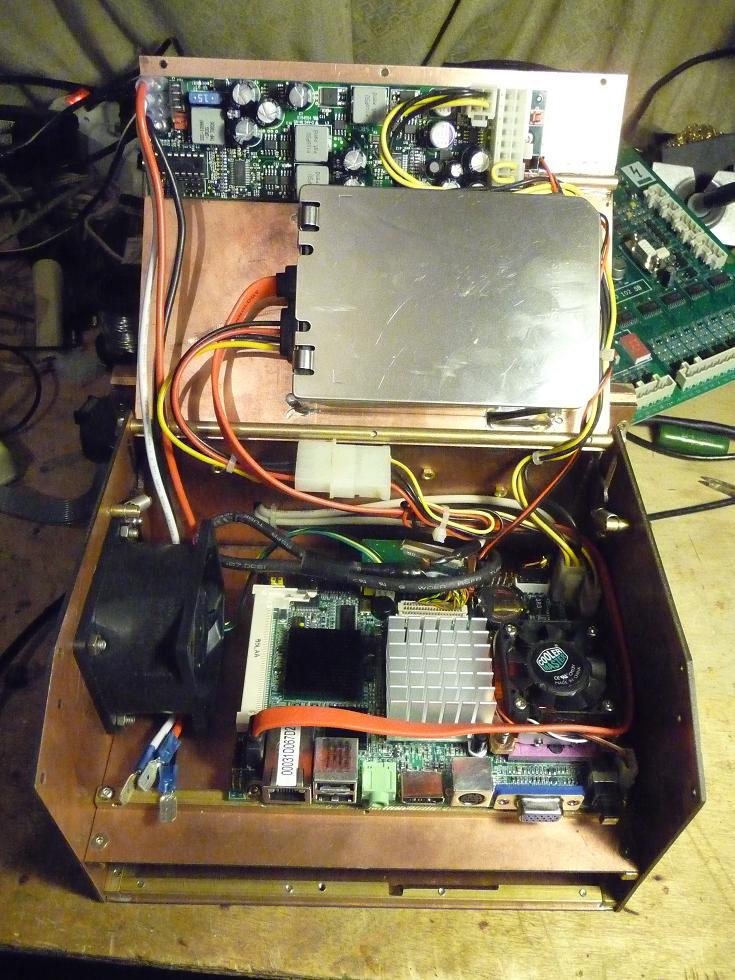

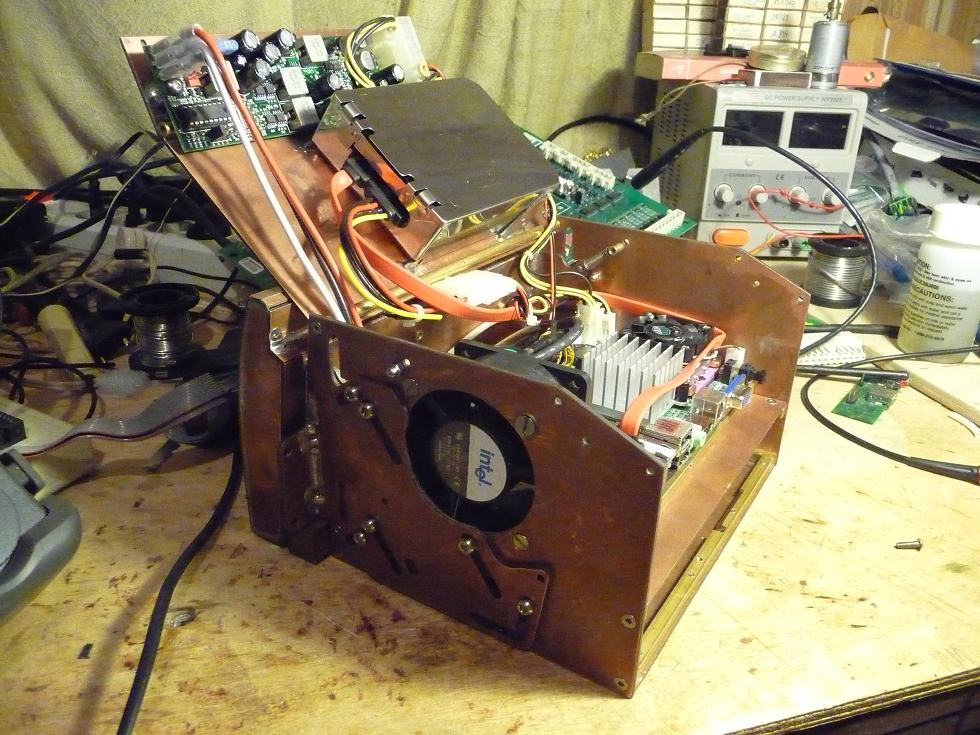

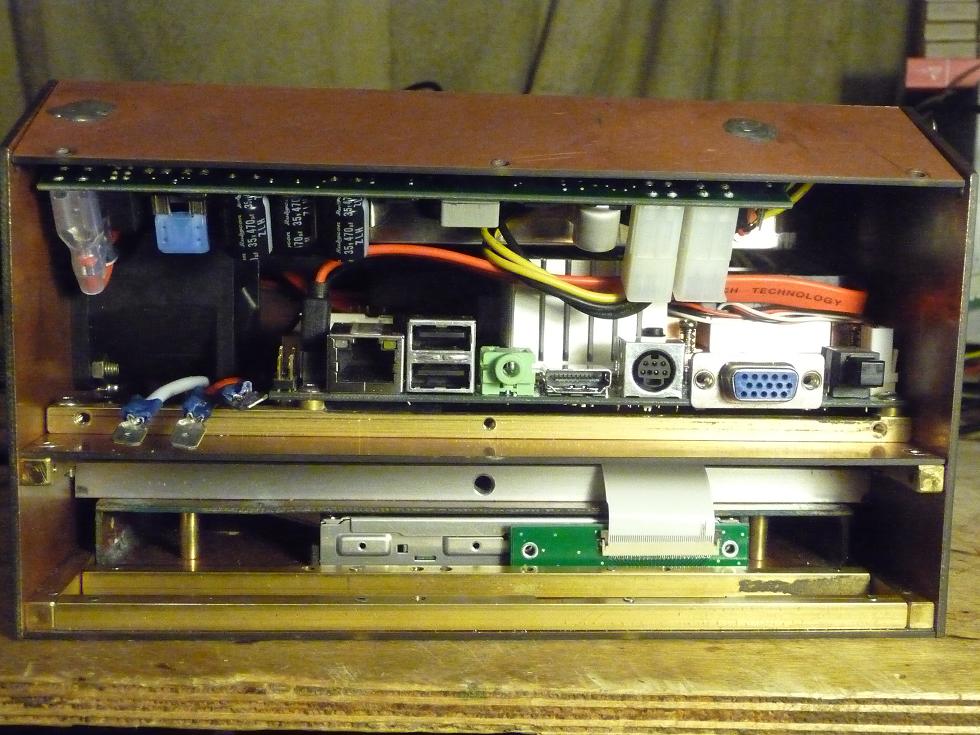

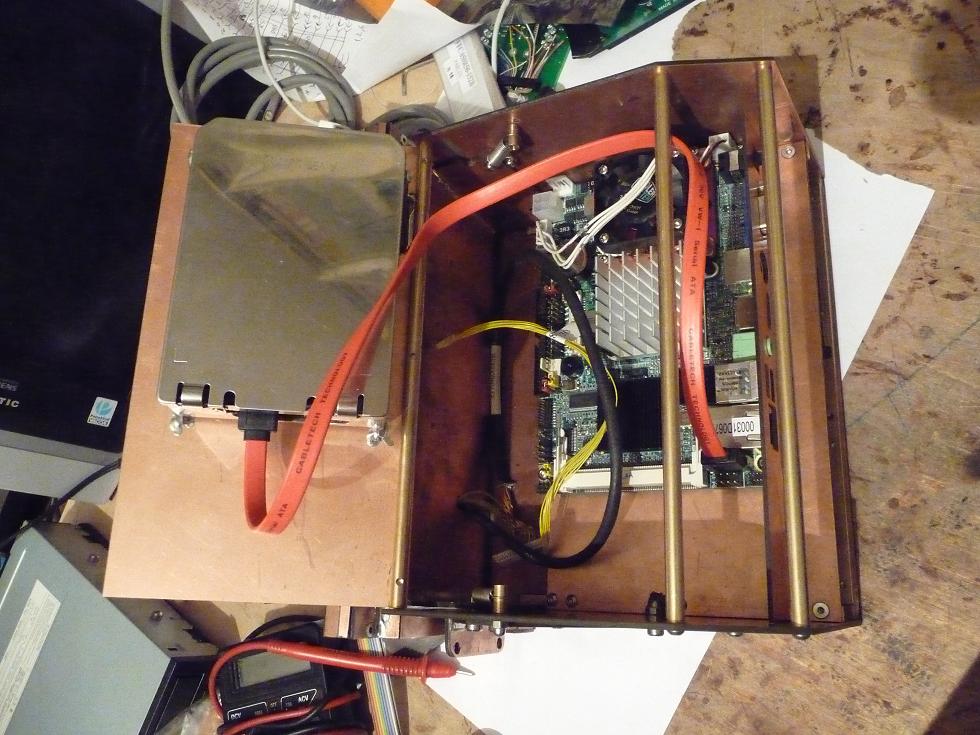

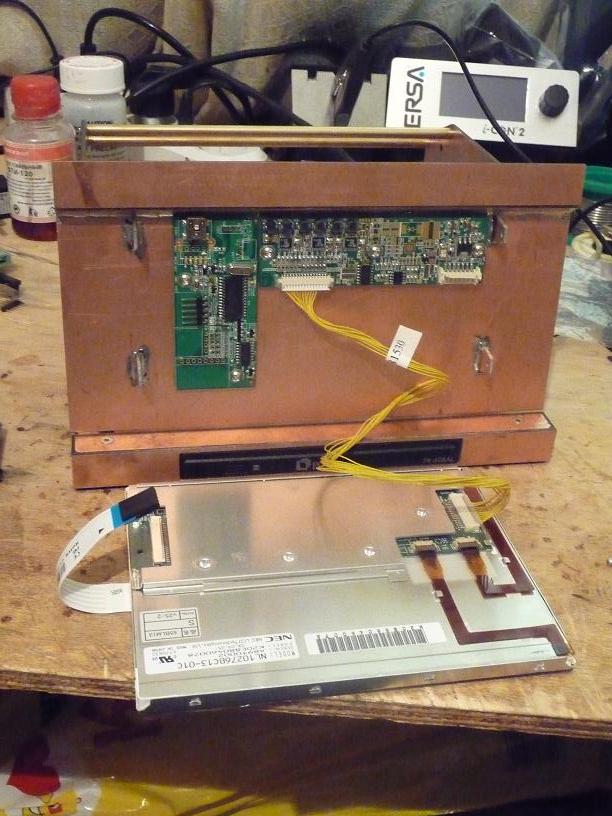

Внутренности
Вложение 7267Вложение 7268
Вложение 7272Вложение 7273Вложение 7274

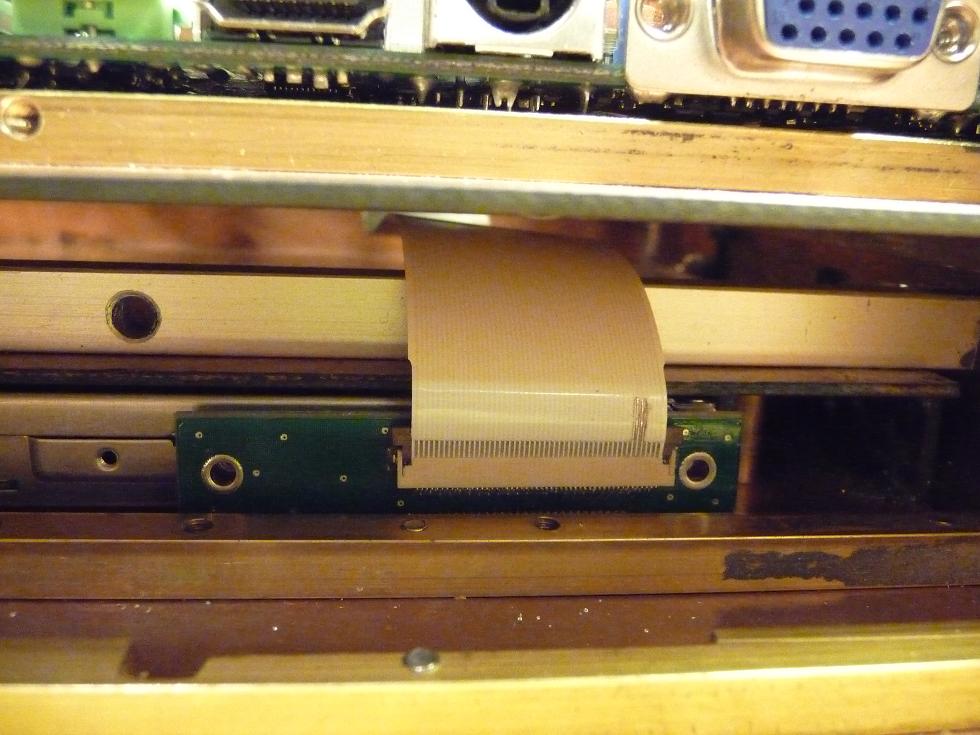

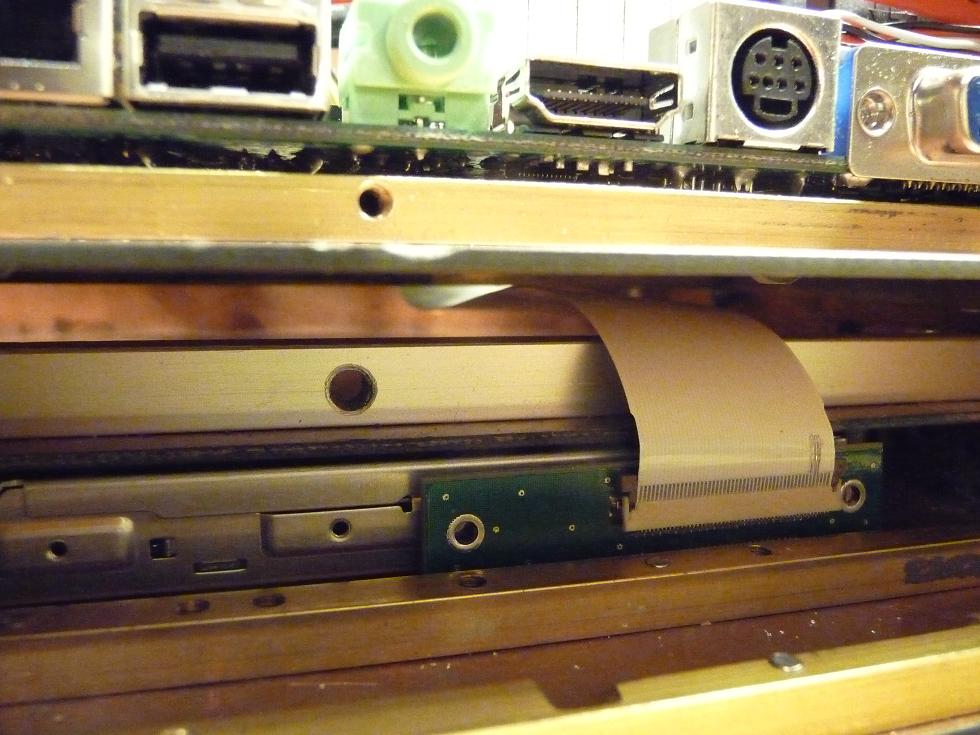

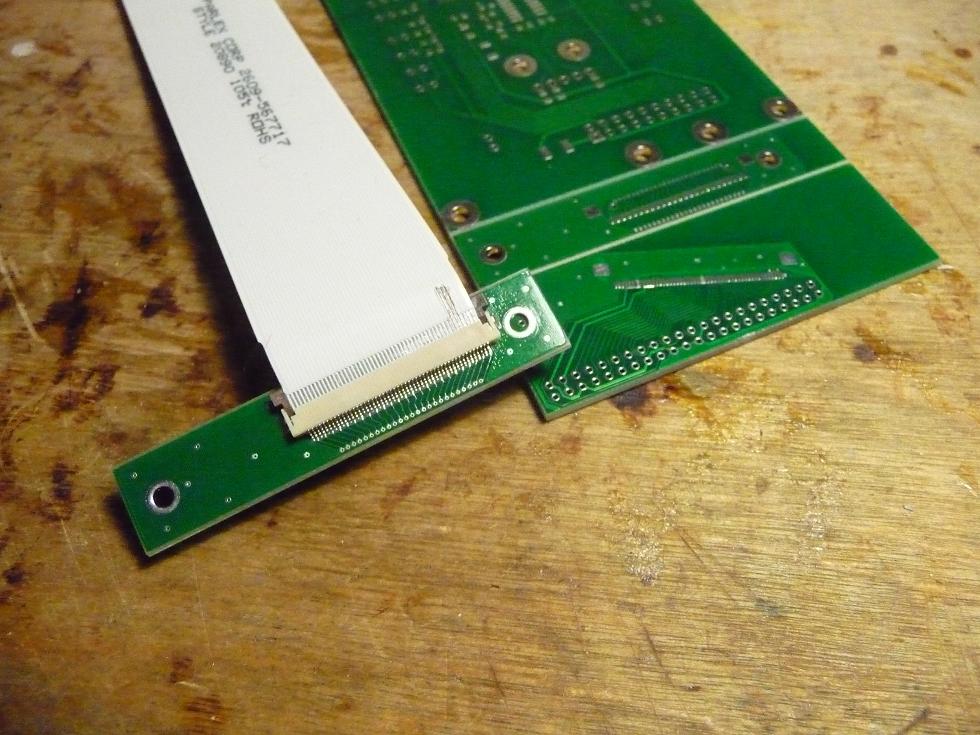

А это отдельная песня. Переходник с IDE 44 на SlimSD 50 с использованием сверхплоского кабеля. Такой переходник понадобился потому, что привод DVD перемещается, и использовать обычные шлейфы для приводов в этом случае некорректно да и к тому же громоздко.

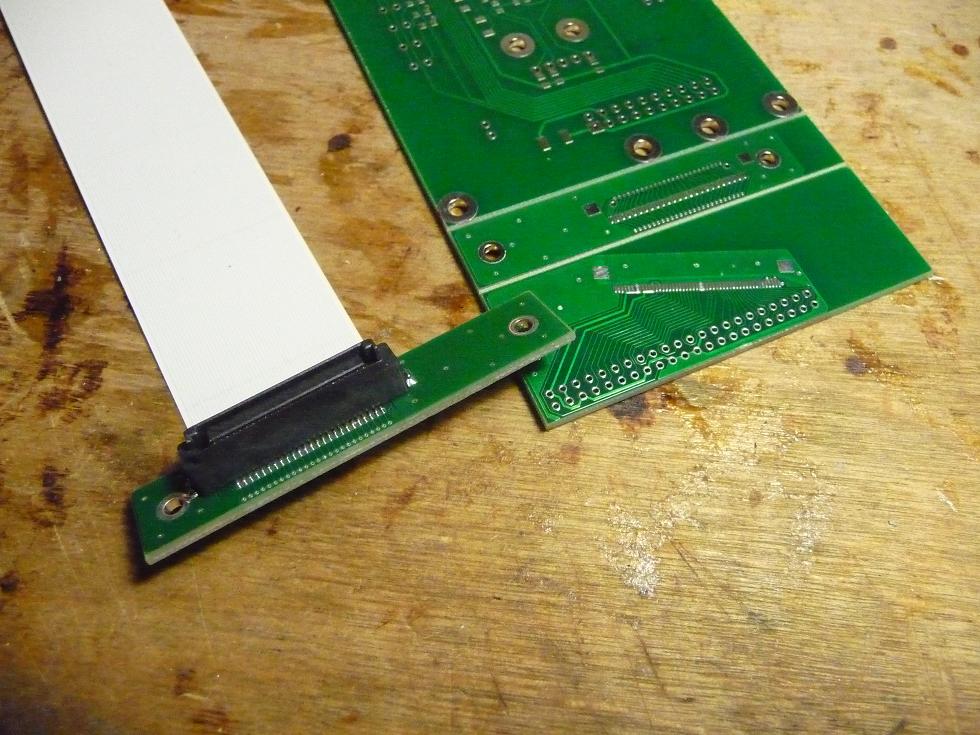

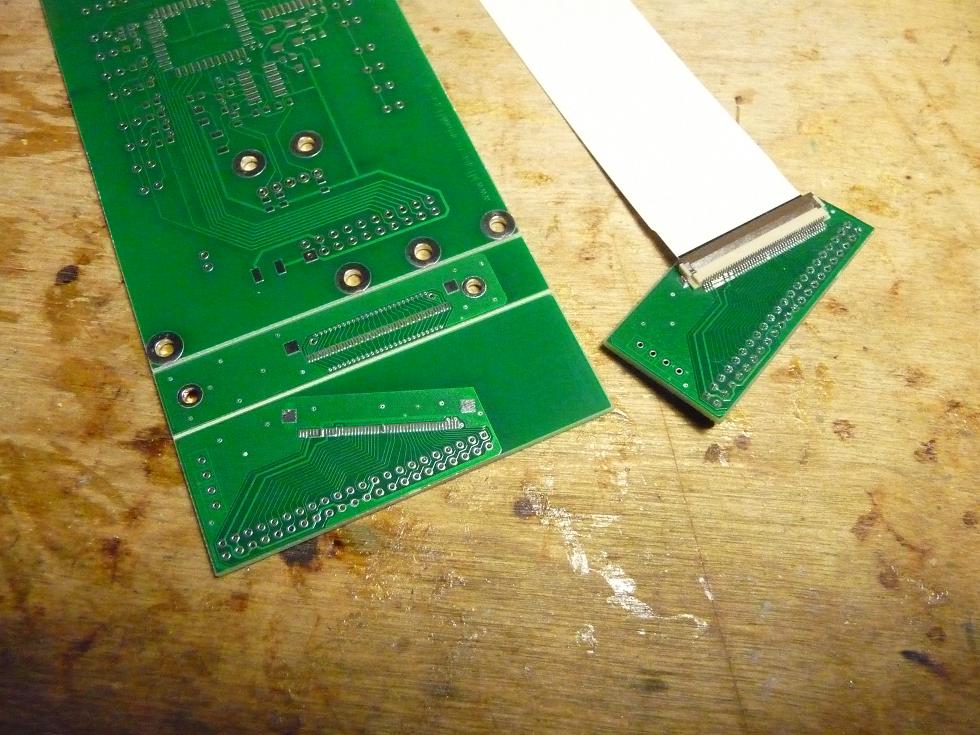

Вот сами платки с распаяными разъемами (как оказалось распаять 0.5 шаг не так уж сложно :cool:), приляпал их к заказу по работе :D, поэтому у меня еще 9 таких комплектов, кому надо обращайтесь...
Вложение 7269Вложение 7270Вложение 7271
Вложение 7275Вложение 7276

Пока все, в связи с зимой работы приостановлены...

а что за материал для корпуса использовался? на вид как текстолит фольгированный

Ага именно он. Вообще это типа как макет, сейчас думаю оставить так или заново все на CNC вырезать из алюминия/дюраля или еще из чего. Механизм перемещения монитора коряво получился, заново конструкцию придумываю...

Цитата:

---

Сообщение от бигкет

Ага именно он. Вообще это типа как макет, сейчас думаю оставить так или заново все на CNC вырезать из алюминия/дюраля или еще из чего. Механизм перемещения монитора коряво получился, заново конструкцию придумываю...

---

из люминия - зачётно выйдет

У меня к вам один вопрос про сочетание LCD и touch (вопрос в конце).
Вы поставили 6,4" тач на 6,5" LCD.
Я пытался сделать тоже самое (правда с touch другого производителя "ELOtouch"), и по краю видимого изображения у меня почему то четко была видна полу прозрачная полочка (переход с активной зоны на тока проводящую). touch то все таки маловат на 0.1".

А Вообще сперва я хотел поставить 4 проводной HT065A-NDOFC60 на LCD NEC NL10276BC13-01C он более подходит по дюймам.
Но столкнулся с оптическим дефектом изображения.
Если смотреть на белый фон то изображение выглядит зернистым. (маленькие разноцветные точками, от этого глаз очень устает).


Вы не замечали такой полупрозрачной полоски или других оптических дефектов с тач на 6,4" - Spectrah , стекло TR5-06414085 ?
