Последовательность действий для настройки Power Strip без особых мучений

Предлагаю в этой теме собрать рекомендации по использованию Power Strip.

Для примера:
Подключение компьютер - телевизор через DVI-i - D-SUB - SCART RGB, используя Power Strip 3.8 – International.
(Для автомобильных мониторов этот пример нужно подредактировать).

Цитата:

1.Желательно выбрать фоновый рисунок для рабочего стола больших размеров (при маленьких невозможно в Power Strip применить некоторые доступные разрешения вывода фонового рисунка рабочего стола на ТВ) я взял 4270х3203.

Расширить рабочий стол на второй монитор.

Режим "Клона" недоступен вследствие разной поляризации сигнала синхронизации ТВ и монитора.

Если в телевизоре выбран соответствующий AV вход с RGB и включен режим RGB - на экране появится изображение или полосы.

Белый экран (растр) ТВ без изображения будет при правильно настроенной синхронизации в Power Strip и отключенном режиме RGB в ТВ, отсутствие напряжения для включения на 16-ой ножке SCART RGB.

Информативное отступление пока можно не читать:

Тех. Инфо.: телевизоры обычно поддерживают стандарт ТВ сигнала .

В системах PAL и SECAM два че*редующихся с частотой 50 Гц поля формируют 25 полных видеокадров в секунду с чере*с**строчной разверткой, размер изображения пропорции 4/3 со*ставляет 768 ґ 576 точек (пикселов), в NTSC при 30 видеокадрах в секунду размер изображения* равен 640 ґ 480 точек.

В системах цифровой записи видео DVD, DV используется соотношение

PAL\SECAM 720х576точек (пикселей), стандарт чересстрочного ТВ 625 строк(15,625кГц=25х625) 50 полей (полукадров) 25 кадров(25Гц),

NTSC 720х480точек (пикселей), стандарт чересстрочного ТВ 525 строк(15,750кГц=30х525) 60 полей(полукадров) 30 кадров(30Гц).

Синхронизация -

композитная синхронизация - смесь (на один штырь) импульсов для катушек горизонтальной и вертикальной развёртки ТВ

Положительные (+) -всплеск синхроимпульса вверх, стандарт ТВ.

Горизонтальная геометрия -

частота строк15,625-стандарт чересстрочного ТВ 625 строк 50 полей (полукадров) 25 кадров

Активно 800 -количество пикселей, в которое вместили (вписали) изображение

Перед.гаш 28 -справа от изображения добавляет вверх (уменьшает вниз) чёрное поле (пустые пиксели)

Длит.синх 140 -длина синхроимпульса (если мал трудно ТВ схватить)(развёртка по строкам начинается справа на лево)

Задн.гаш 134 -слева от изображения добавляет вверх (уменьшает вниз) чёрное поле (пустые пиксели)

Всего 1102 -сумма всех предыдущих величин

Вертикальная геометрия -

частота кадров 25 -стандарт чересстрочного ТВ 25 кадров 50 полей (полукадров)

Активно 600строк - результат вычитания из 625 строк - стандарт чересстрочного ТВ 625 строк 50 полей (полукадров) 25 кадров

Перед.гаш 2строк -для формирования формы импульса Гашение отображения в режиме обратного хода кадровой развёртки

Длит.синх 2строк -для формирования формы импульса Гашение отображения в режиме обратного хода кадровой развёртки

Задн.гаш 29строк -для формирования формы импульса Гашение отображения в режиме обратного хода кадровой развёртки

Всего 625строк - 625 строк - стандарт чересстрочного ТВ 625 строк 50 полей (полукадров) 25 кадров

2. Иногда необходимо В Catalyst Control Center настройки Видео Avivo - Задайте соотношение сторон видео:

!!! "Как в видеоисточнике"!!! если "Увеличить на весь экран" будет невозможно настроить пропорции - верх или низ сильно не влезают.

PowerStip -> Профили дисплея –> Настроить -> Дополнительные параметры -> Другие разрешения -> Пользователь.

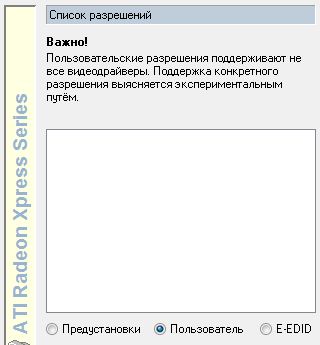

Будет пустое окно в которое добавляете свои придуманные разрешения установленные в правой части окна (новое разрешение).

Вложение 10465

По вертикали:
Разрешение 480 или 468 для 525 строк.
Регенерация 30 для 525 строк. В общем, не более 30.

По горизонтали:
Разрешение 800.
Регенерация самостоятельно определится (обычно лучше 15-16).

Вложение 10466

Ставим галочки

Вложение 10467

Нажимаем

Вложение 10468

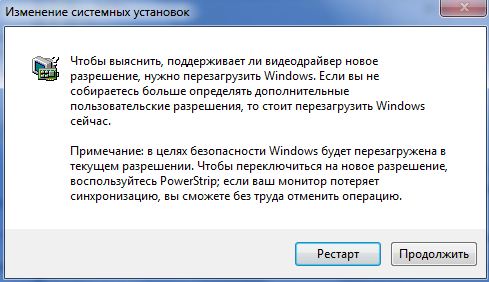

В появившемся окне жмем "Рестарт" (для добавления нового разрешения в реестр).

Вложение 10470

После перезагрузки опять сюда же.

PowerStip -> Профили дисплея –> Настроить -> Дополнительные параметры -> Другие разрешения -> Пользователь.

Выбрать желаемое разрешение (нужно обратить внимание, что в списке теперь не разрешение, а имя разрешения, параметры которого можно увидеть в окне справа).

Вложение 10471

Нажимаем "Добавить новое разрешение", в появившемся окне "ОК".

Если видеокарта приняла разрешение, появится окно "Конфигурация дисплея была изменена. Сохранить эти изменения".

Нажимаем "да".

Если иначе, то разрешение вероятно непринято.

Проверить это можно вернувшись в предыдущее окно "Дополнительные параметры режимов", в этом "Пользовательские разрешения" нажав "Закрыть".

Для разных видео файлов и приложений доступны разные разрешения и те, которые видеокарта приняла в одном, в другом может не принять, поэтому настройку последующих производить при запущенных видео файлах или приложениях.

Если разрешение принято, в окне "Дополнительные параметры режимов" будут ваши параметры, которые желательно проверить, и по необходимости подстроить рекомендую в такой последовательности галочки:

v Композитная

v Чересстрочная

Горизонталь +

Вертикаль +

нажать "Применить"

частота кадров: 25

v Блокир.частот

Вертикальная геометрия:

Задн.гаш: 20-100 строк (не менее 2 строк, иначе срыв синхронизации черный экран - увеличить выше 2 )

Всего: 625 строк

Горизонтальная геометрия:

Задн.гаш: 100 строк (не менее 2 строк)

Длит.синх: устанавливаем от 50 до 300 не более (обычно 150)

Всего: постепенно увеличиваем, в процессе хаотичные строки должны превратиться в устойчивое изображение может с некоторыми искажениями.

Если не получается желательно проверить установленные ранее параметры, они имеют привычку самостоятельно изменяться.

Иногда в процессе изменения параметров (вероятно вследствие их выхода за рамки приличия), видеокарта отключает вывод по кабелю RGB сигналов (как при отсутствии подключенных устройств) и остаётся только сигнал синхронизации. Заставить возобновить вывод RGB сигналов изменением параметров не удастся, придется перезагружать компьютер т.к. определение подключенных устройств происходит во время включения. (За исключением Вертикальная геометрия: Задн.гаш: 20-100 строк (не менее 2 строк, иначе срыв синхронизации черный экран - увеличить выше 2 ) ),

Убираете искажения, постепенно немного изменяя один, затем следующий параметр.

Если у вас что-то получилось, жмите "Применить", (пока всё не сбилось - потом не вспомнишь) рекомендую сразу - же нажать "Скопировать параметры в буфер обмена" и сохранить (вставить) в текстовый файл. Затем удавшиеся, вы сможете применить в окне "Пользовательские разрешения", "Пользователь" скопировав параметры в буфер обмена из текстового файла и применить, нажав "Вставить параметры из буфера обмена" и Нажимаем "Добавить новое разрешение".

Указанным выше способом подбираем максимальное количество разрешений, запуская видео файлы с разным разрешением, и приложения.

Запускаем видео файл, добиваемся его вывода на ТВ - обычно лучше получается, закрыв все окна Power Strip и снова открыв Профили дисплея - Настроить.

Можно проще развернуть и восстановить в окно проигрыватель. Еще проще подождать несколько минут, Power Strip сам включит, но не всегда.

Проверьте параметры в окне "Дополнительные параметры режимов", они могут измениться, или появится новое разрешение подстроить и "применить" - это Power Strip подобрал и подсказывает.

Перепробовать пользовательские разрешения, выбрав наиболее подходящие для просмотра, нерабочие и ненужные возможно удалить.

Выбрать в свойствах экрана - параметры мониторов такие - же, как и окончательно выбранные в Power Strip.

--------------------------------------------------------------------------

Мнение:
Реальное качество картинки намного выше всех других видов аналоговых подключений т.к. качество RGB выхода видеокарты рассчитано на качественное воспроизведение на экране монитора самых мелких деталей даже при максимальном разрешении. Т.е. выше стандартов требуемых в телевидении.
Использование кинескопного (ЭЛТ) телевизора или монитора позволяет более качественно передавать цвет и полутона, имеет более долгий срок службы и меньшую стоимость, чем TFT.
Реальное ухудшение качества изображения по отношении к мониторным кинескопам наступает вследствие следующих факторов:
1.Конструкция кинескопа телевизора не позволяет добиться такого сведения лучей RGB как в мониторе (мы видим в некоторых местах белую линию как три рядом идущих красной, зелёной, синей).
2. Конструкция кинескопа телевизора имеет меньшее количество точек люминофора на единицу площади и, следовательно, более крупный их размер по отношении к монитору (красной, зелёной, синей точек на экране телевизора, на мониторе видно через увеличительное стекло - линзу). Хотя есть кинескопы с увеличенным количеством точек люминофора на единицу площади, на это рекомендую обратить внимание при приобретении телевизора т.к. даже в новых телевизорах, где заявлено наличие режима HDTV (1920Х1080) и выше, часто используются кинескопы неспособные его передать, вследствие меньшего, чем требуется количества точек люминофора на экран. В инструкции не написано, нужно смотреть глазом в упор.
3. В большинстве телевизоров 50 герц (особо заметное на ярких участках экрана мерцание – стробоскопический эффект), используется чересстрочный режим развёртки (приводит к дрожанию тонких, величиною в две телевизионные строки горизонтальных линий т.к. воспроизводятся то верхняя её половинка, то нижняя с переменой 25 раз с секунду, а глазу это заметно). Телевизоры 100 герц устраняют стробоскопический эффект увеличивая в два раза частоту мерцаний (люминофор не успевает гаснуть). Телевизоры с прогрессивной развёрткой (а также DRS MF 100 Гц) устраняют дрожание тонких, величиною в две строки горизонтальных линий т.к. воспроизводится верхняя её половинка, и нижняя одновременно за одно поле (50 или 100 раз в секунду).
Иногда на любых телевизорах возникает стробоскопический эффект изображения, мерцание (не дрожит). Это происходит обычно при отображении, например Microsoft Office Word, вследствие отображения в виде 25 картинок вместо 50 полей, а остальные 25 чёрные, через одну 1 картинка изображения, 2 картинка чёрная. Некоторые телевизоры с цифровой обработкой соображают и вместо пустой картинки 2 чёрной, отображают 1 изображение. Но как правило это должен делать компьютер.
Но если телевизор хорошего класса, имеет незаметное с расстояния просмотра достаточное сведение и количество точек люминофора, 100 герц отображение, прогрессивную или т.п. развертку, то для просмотра на нём фильмов имеющих в основе разрешение не более 768 Х 576 которое или более имеет ваш телевизор и есть необходимое условие. Монитор достигает большего разрешения, растягивая соседние точки на недостающие методом цифрового среднего вычисления, тоже наш мозг делает автоматически, глядя на экран и восполняя недостающие технические пробелы. А картинки или фотографии на телевизор естественно будет передавать со своими параметрами, ведь даже на монитор картинку 4270х3203 ужимает в установленное вами (обычно 1024Х768 100Гц) разрешение экрана.
Нужно учесть, что монитор мы смотрим в упор и поэтому к нему высокие требования чёткости, а фильмы на телевизоре с дивана на противоположном краю комнаты и мониторная чёткость тогда не к чему, да и в фильмах особенно на движущихся объектах её нет, мозг обработает как нужно.
4. При достаточно плохом качестве RGB кабеля, отсутствие экранной обмотки, изображение становится мутноватым, сказываются внешние наводки, наложенные на длину кабеля. Отсутствие волнового согласования, не распайка общих проводников, и в телевизорах, где RGB вход установлен для галочки, бывают, заметны повторы контуров неподвижных объектов.
5. Плохой контакт в разъёмах и не припайка проводов приводит ко всем перечисленным проблемам и постоянному дёрганью и треску на изображении.

Еще несколько цитат (впоследствии переведу на русский язык со скиншотами экрана):

Цитата:

There are a couple of ways to switch to and adjust sub-VGA resolutions, but the fastest is like so (using 512x384 for purposes of illustration):

1. PowerStrip menu > Display profiles > Configure > Advanced timing options > Custom resolutions
2. Enter the resolution - 512x384 - in the active pixel controls and click "Add resolution"
3. You'll be told the resolution is already available for game play, and asked if you want to switch the Windows desktop to this resolution: answer "Yes"
4. After the desktop changes to 512x384, click the "Close" button to return to "Advanced timing options", where you can now fine-tune the timing parameters in real-time. (PowerStrip will add scroll bars to its dialog boxes, so you can get to all the controls.)
5. When you're done click "Ok", and you'll be returned to the "Display profiles" screen, where you can return the desktop to its normal size.

From now on, whenever a game switches the screen to 512x384, your custom timing will apply.

Incidentally: since you do not normally have the option to switch the Windows desktop to sub-VGA resolutions, create a PowerStrip shortcut at Step #5 above if you wish to occasionally switch the desktop to 512x384.

Цитата:

A common question among, e.g., plasma and LCD/TV owners, is why horizontal timings cannot be specified in terms of individual pixels - i.e., why 848x480 instead of an optimal 852x480, or 1368x768 instead of the native 1366x768?

The reason is that graphics cards almost invariably do horizontal timing in terms of character clocks of 8 pixels, rather than in terms of individual pixels - a legacy of the original Motorola 6845 CRT controller. At the hardware register level, 848x480 is actually programmed as 106 character clocks x 480 lines - 106 characters of 8 pixels each equals 848 total pixels. Likewise, 1366 pixels isn't possible - the closest possible values are 1368 (171 character clocks) or 1360 (170 character clocks).

Hence a horizontal resolution that isn't evenly divisible by an 8 pixel character clock is not possible on display hardware that claims compatibility with VGA (and pre-VGA) standards. You either live with a couple of pixels of overscan, or settle for a couple of pixels blank border.

Exceptions to this horizontal timing rule include ATI new X1K and Matrox's Parhelia and P-series, which use pixels rather than character clocks to generate horizontal timings.

Another exception is the old Kyro 2 - still used on special purpose graphics cards from some manufacturers. The Kyro 3 is also capable of pixel-perfect resolutions at the hardware level, but the generic drivers do not allow this.

Also: for digital (not analog) timing, NVidia cards have always used individual pixels rather than character clocks of 8 pixels, even though effective changes have tended to be in character clocks anyway. Again: this only applies to DVI-D/HDMI, not analog VGA or DVI-A connections.

Цитата:

Creating a custom resolution in PowerStrip is actually very easy, but you must have a graphics card that supports user-defined, custom resolutions, and you must know what custom resolution and timing your monitor needs.

These are the prerequisites:

(A) You must be using a Matrox G-series, Parhelia, NVidia-Detonator pre-GF8, XGI, 3dfx, Intel GMA, AMD HD, or ATI Radeon/X1K graphics card, with the latest driver. At this time, no other graphics chips or drivers allow custom, user-defined resolutions. Put another way: S3, SiS, Trident, pre-GMA Intel, and ATI Rage and Rage128 users should go no further - you are limited to the resolutions you find in Display properties.

(B) Go to Windows Display properties > Settings, and check the maximum resolution you are allowed there. There is no point in trying to create a custom resolution that *exceeds* this resolution. If the maximum is 1600x1200, don't bother with 1920x1080; if the maximum is 1280x1024, forget 1400x1050. To raise the maximum, you must tell Windows - and your display driver - that your monitor can support the resolution you want to create. Sometimes it is enough to change your monitor type in Windows Display properties > Settings > Advanced > Monitor, and sometimes some driver specific switches need to be set.

(C) You must know the resolution your monitor wants, and you must understand that not all resolutions are possible. In particular, note that graphics cards generally do horizontal timings in character clocks of 8 pixels, not individual pixels. Unless you have a ATI X1k, NVidia digital connection, Matrox Parhelia or early Kyro, your desired horizontal resolution should be evenly divisible by 8, and your vertical resolution should be an even number. If you have a plasma or LCD display that wants 1366 or 852 pixels, you will need to settle for slightly more or less. And modern graphics controllers generate interlaced resolutions with great reluctance or not at all - use progressive resolutions like 960x540p instead of 1920x1080i wherever and whenever possible.

(D) Unless you are using a multisync monitor that accepts VESA timings, you need to either know the exact timing your monitor wants, or you need to be prepared for a lot of trial-and-error experimentation. All HDTVs, for example, claim support for 1080i - but no two HDTVs are actually alike or look perfect with the industry standard 1080i timing definition, and even if they do look OK, they will be overscanned. If you don't know what timing your monitor wants, check with others who have the same model as you.

(E) Finally, and needless to say, make sure your computer is working properly at 640x480 before you try to add more complexity to it. Don't try to set up a second head/monitor until the first head/monitor works very well. Connect only one monitor at a time and create and test the custom resolutions you need on this one monitor before finally connecting multiple monitors. If you have a HDTV, set up with a regular monitor before connecting the HDTV. And remember the PowerStrip safe mode hot key - Ctrl+Alt+S by default - in case you run into trouble.

If these 5 conditions are met and understood, you create a custom resolution by following the steps below:

1. PowerStrip menu > Display profiles > Configure > Advanced timing options > Custom resolutions

2. If you have a timing string, copy it to the Windows clipboard and then use the little paste-from-clipboard speedbutton to paste the string into PowerStrip. Otherwise, scroll thru the list of pre-defined resolutions to see if the one you want is already in there - if it is select it, and jump to step 4.

3. If you don't have a timing string or modeline and there is nothing in the predefined list that fits the bill, enter the resolution you want in the "Active pixels" properties and then adjust the timing parameters in the following order: front porch, sync width, back porch. Only after those parameters are set should you change the refresh rate
values. And remember that all these values are interdependent - change one and another will necessarily change.

4. Click "Add new resolution" and follow the instructions on screen - you will normally need to reboot to see if the resolution was accepted.

5. When Windows restarts, you will still be at the old resolution - go to Windows Display properties > Settings and see if the new resolution is now listed. Note that under XP and Vista only resolutions of 800x600 and higher will be listed - if yours is below that, click Advanced > List all modes to see if its there. If it isn't go back and make sure the prerequisites are met. If it is listed - *don't* select it... yet.

6. Make sure PowerStrip is loaded - PowerStrip isn't needed for the resolution, but it may be needed to enforce the timings you specified. Go to PowerStrip menu > Display profiles > Configure and select the resolution and then click "Apply"

7. If the screen syncs and you can see it, jump to step 8. If the screen goes blank, do absolutely nothing - PowerStrip will revert to your old resolution in seconds. Then go back to Step 3 above and change your timing parameters - the ones you used before are wrong.

8. If you can see the screen, chances are it is less than perfect and needs fine tuning - click Advanced timing options, and make the necessary adjustments there, keeping in mind that the values here are interdepedent. It may be necessary to create a "resolution-in-a-resolution".

Цитата:

PowerStrip is not a service, but beginning with Version 3.30 it can be started like a service so that special timing requirements go into effect before login.

1. Log in as administrator
2. Close PowerStrip if its running
3. Add the following switch to the pstrip.ini file:

[Global Options]
RunAsService=1

4. Save the changed pstrip.ini file back to disk
5. Run PowerStrip
6. PowerStrip menu > Options > Preferences
7. Toogle the "Auto-load with Windows" option and click Apply (this is to clear out old values)
8. Now check "Auto-load with Windows" and click Apply
9. Reboot[/list]
What happens now is that PowerStrip loads as a service with Windows, restores your settings and then closes. When a user logs in, PowerStrip loads again, but as an application.

Note that if you do *not* use the Windows Login screen, this option is inappropriate and may have unexpected results.

Цитата:

PowerStrip stores all of its configuration settings in a private ASCII text file named pstrip.ini - which makes backing up and restoring your settings easy. In the event you need to upgrade or reinstall an operating system, you should do the following:

1. Close PowerStrip if it is running
2. Copy the pstrip.ini file from your PowerStrip folder to a safe place
After performing the upgrade and installing your display drivers:
3. Install PowerStrip
4. Close PowerStrip if it is running
5. Copy your old pstrip.ini saved in step 2 above to your new PowerStrip folder
6. Start PowerStrip

Цитата:

When you create a non-standard, user-defined or "custom" resolution with PowerStrip two things occur: (1) PowerStrip adds the resolution to the driver via the Windows registry, and (2) PowerStrip stores and maintains the specific timing for that resolution independently of the driver and Windows.

When you update or simply re-install your display driver, step (1) above is wiped out by the driver update, so you need to recreate your custom resolutions using the information that was stored by PowerStrip at step (2).

Here's the procedure:

1. You install new drivers - your old custom resolutions are wiped out of Windows (but not PowerStrip)
2. PowerStrip menu > Display profiles > Configure > Advanced timing options > Custom resolutions
3. Select the "User defined" list of timings (above the "Remove resolution" button)
4. Select *all* the resolutions you want to restore (this is a standard Windows multi-select list box)
5. Click "Add resolution" and follow the instructions on screen - PowerStrip will restore all the information lost in the process of install the new driver

Now with multiple monitors, you need to repeat this procedure for each monitor: selecting the appropriate monitor at step 2 before proceeding to "Advanced timing options".

Note that if you had previously "uncapped" your monitor limits, you will need to do so again for the new driver.

Цитата:

The minimum desktop resolution Windows requires has risen over the years from 640x200 in Windows 1.0 to 800x600 under theme-enabled WindowsXP. If you need to run the desktop at a lower resolution - on, say, a small LCD or an arcade monitor - you can do so by following the steps below. (You may need a regular multisync monitor to set things up initially.)

1. PowerStrip menu > Display profiles > Configure
2. Click "Advanced timing options" if its enabled; if not, see the Note below
3. Click "Custom resolutions" if its enabled; if not, see the Note below
4. Enter the resolution you need and adjust timing parameters as needed
5. Click the "Copy" (to clipboard) button
6. Open Notepad and paste the timing from the clipboard - Edit menu > Paste
7. Create a Windows shortcut to PowerStrip, by right-clicking anywhere on the Windows desktop > New > Shortcut
8. When the "Create shortcut" dialog box appears, click Browse and point Windows to the pstrip.exe file on your HDD
9. After the shortcut is created, right-click the shortcut on your desktop and select "Properties"
10. Append to the "Target" field the command-line parameter "/T:", followed by the PowerStrip timing parameters from Notepad, e.g.,

C:\Program Files\PowerStrip\PStrip.exe /T:512,8,48,56,384,1,3,10,21110,1

Note: The executable file name (with or without path) goes *inside* quotation marks, and parameters follow w/o quotes, e.g.,

"C:\ Program Files\PowerStrip\PStrip.exe" /T:512,8,48,56,384,1,3,10,21110,1

11. Back to PowerStrip: click the "Apply" button
12. If the resolution you created is already supported by the display driver for, e.g., DirectX, PowerStrip will give you the option of switching to the resolution now; otherwise you'll need to reboot to see if the driver will support the resolution

If everything is Ok, you can switch the desktop to the resolution you just created by using the Windows shortcut you just created.

Note: if your display driver does not support custom, user-defrined resolutions, you can still run the desktop at a lower resolution, but you'll be limited to resolutions (and possibly timings) that the driver already supports for DirectX. You can create a standard PowerStrip display profile, with or without a Windows shortcut, to switch to the resolution.

PowerStrip 3.42 Addendum:
The number of steps required is simplied somewhat beginning with 3.42:

1. PowerStrip menu > Display profiles > Configure
2. Click "Advanced timing options"
3. Click "Custom resolutions"
4. Enter the resolution you need and adjust timing parameters as needed
5. Click the "Apply" button - if the resolution you created is already supported by the display driver for, e.g., DirectX, PowerStrip will give you the option of switching to the resolution now; otherwise you'll need to reboot to see if the driver will support the resolution and then repeat steps 1 thru 5
6. If supported, you should now be running the desktop at the custom resolution - click Close to return to "Advanced timing options"
7. Fine-tune the display as needed and right-click on the copy-to-clipboard speed button, which will give you the option of creating a shortcut on your desktop with the resolution and correct timing parameters
8. Click Ok to return to back up

You now have a shortcut on your desktop you can use to switch to your sub-VGA resolution whenever needed.

PowerStrip 3.54 Addendum:
Beginning with 3.54, you can select a sub-VGA resolution directly from the PowerStrip resolution slider by following these steps:
1. Close PowerStrip if its running
2. Use Notepad to open the pstrip.ini file in your PowerStrip folder
3. Add the following line:

[Global Options]
MinLines=200 ; the
default is 400

4. Save back to disk
5. Restart PowerStrip[/list]
You should now be able to select resolutions as low as 320x200 from the Resolution slider in PowerStrip menu > Display profiles > Configure.

Цитата:

There are two ways to reduce - possibly even eliminate - overscan/underscan. First, get a rock-solid eye pleasing display; don't bother trying to eliminate overscan/underscan until you're satisfied with the display to begin with. Once you have a satisfactory, albeit overscanned/underscanned, display, try this:

1. PowerStrip menu > Display profiles > Configure > Advanced timing options
2. Check "Lock scan frequencies"
3. Use the arrow buttons to reduce/expand screen size and center

If that doesn't work - and it probably won't if you are tuning a HDTV which is designed for overscanned signals - or is less than satisfactory, consider using a so-called "resolution-in-a-resolution":

1. PowerStrip menu > Display profiles > Configure
2. Switch to the overscanned/underscanned but otherwise satisfactory resolution if you're not there already
3. Click Advanced timing options > Custom resolutions
4. Check "Lock total geometry"
5. Reduce/increase the number of "Active pixels" by the estimated amount of overscan/underscan, e.g., if you are at 1920x540 and there is ~ 5% overscan, change the number of active pixels to 1824x514
6. Click "Add resolution" and follow the instructions on screen

This second method, of course, only works if your display driver supports user-defined resolutions.
