Чересстрочное разрешение для Intel

При выводе изображения на штатный монитор автомобиля необходимо включение чересстрочного режима. У штатных драйверов видеокарт Intel он отключен. Для решения проблемы используем Intel® Embedded Graphics Drivers (IEGD).

Рассмотрим на примере Intel® D945GCLF.

Скачиваем Intel® Embedded Graphics Drivers.

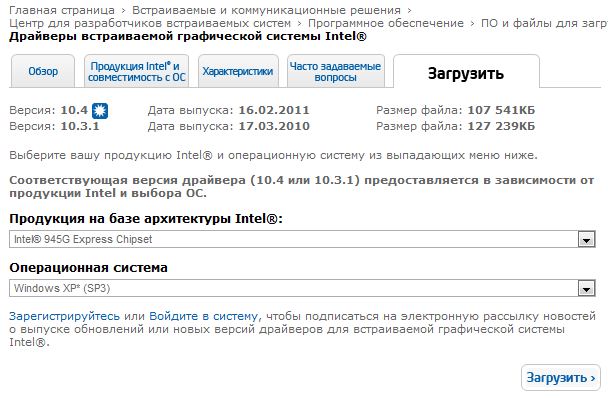

Выбираем продукт и операционную систему.

Вложение 11795

Для генерации драйвера установить его можно на другой компьютер.

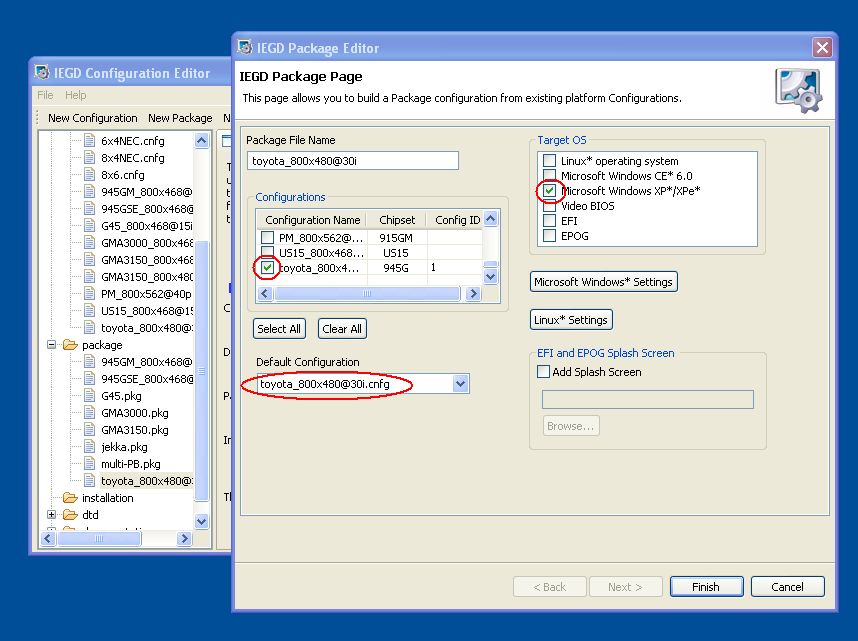

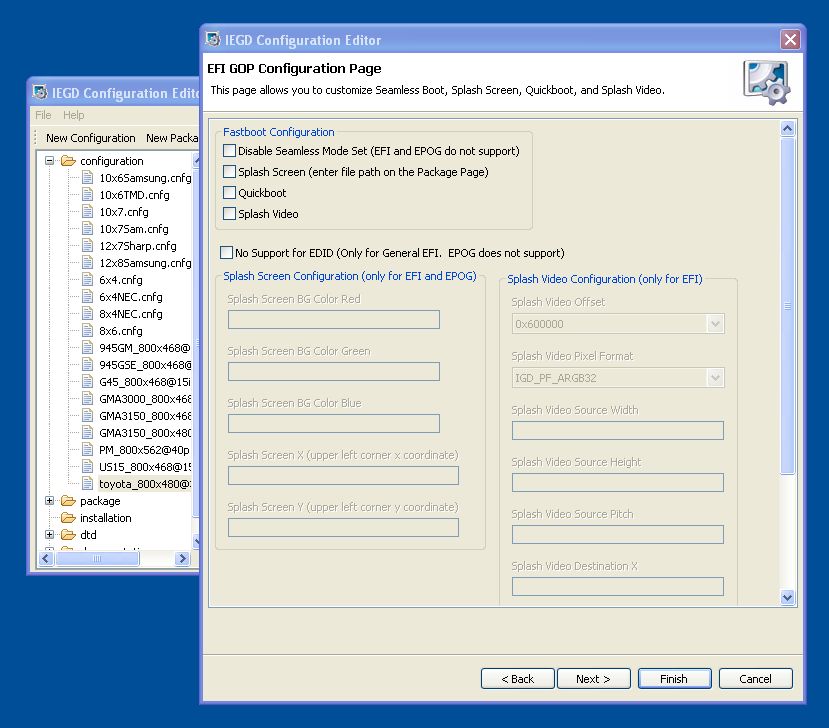

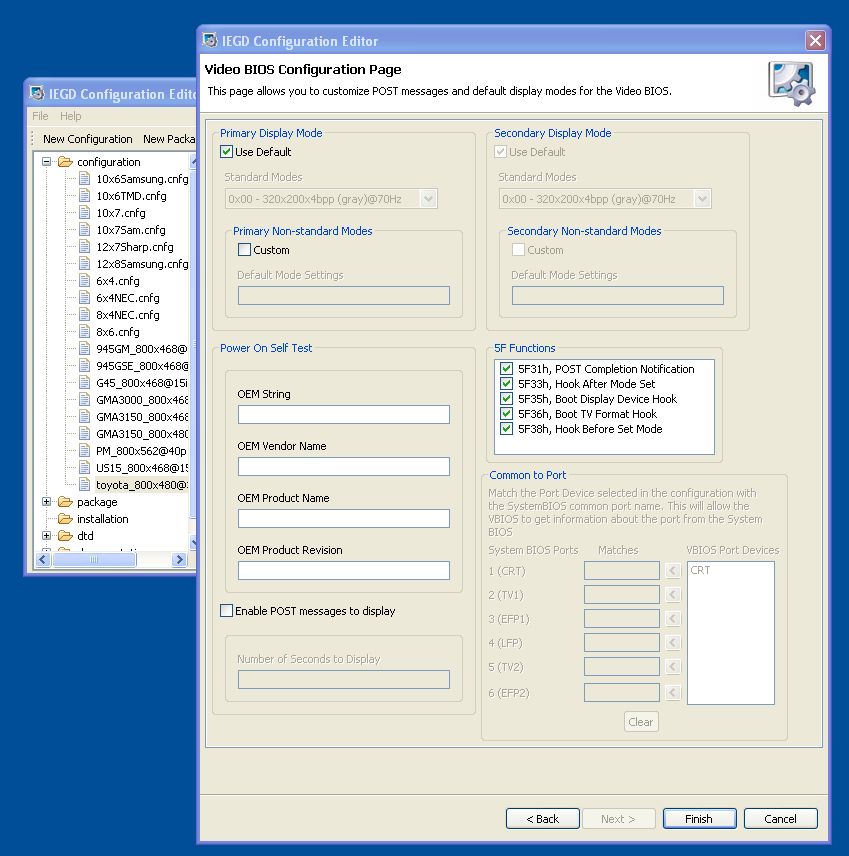

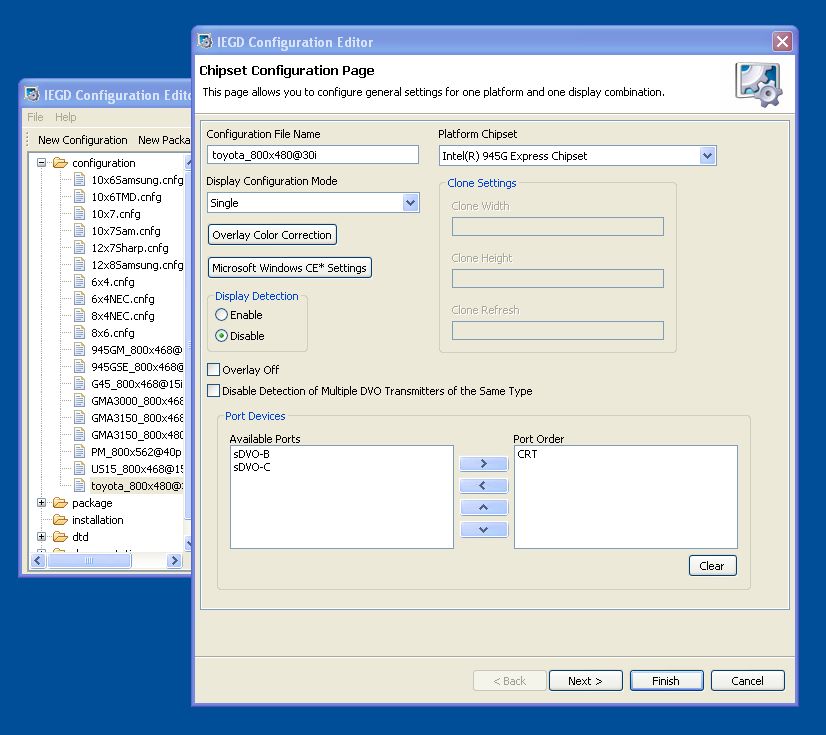

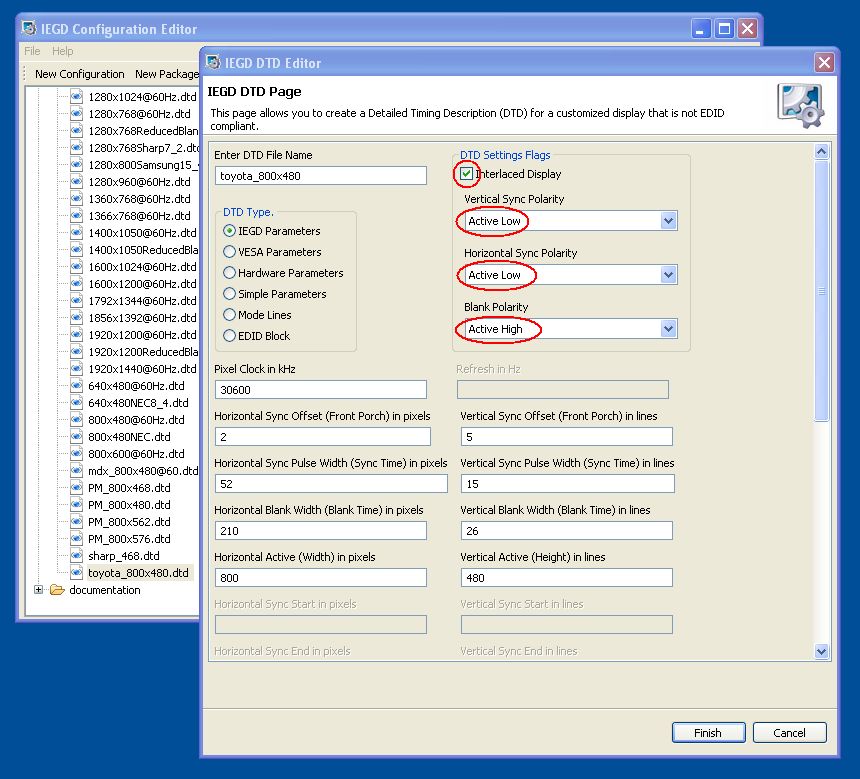

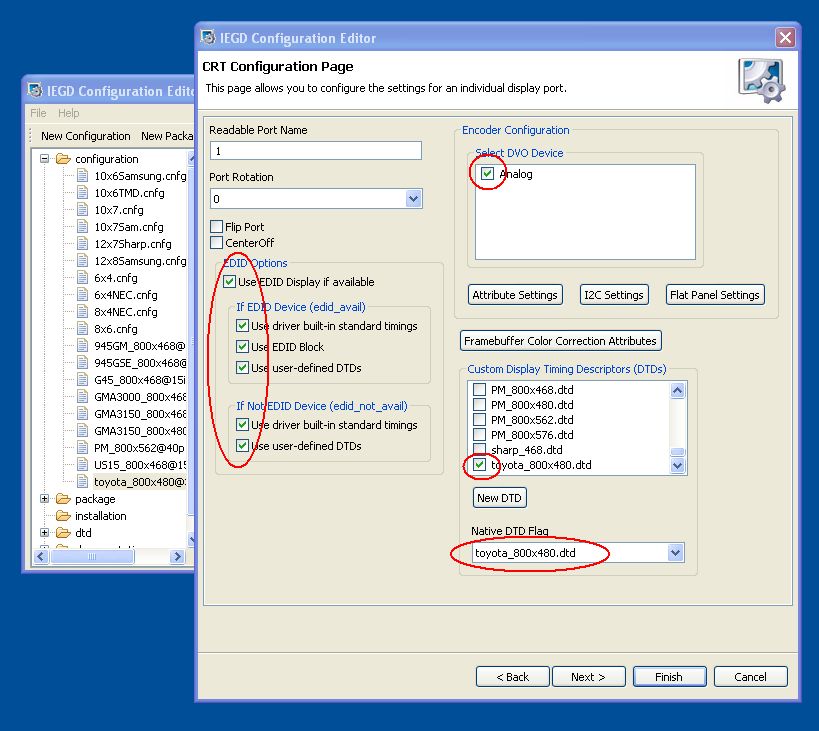

Процесс создания драйвера.

Вложение 11796 Вложение 11797

Вложение 11798 Вложение 11799

Вложение 11800 Вложение 11801

Вложение 11802 Вложение 11803

LVDS добавляется во втором окне.
Нет разницы что поставить - single/clone/dual. Это потом можно исправить через утилиты.

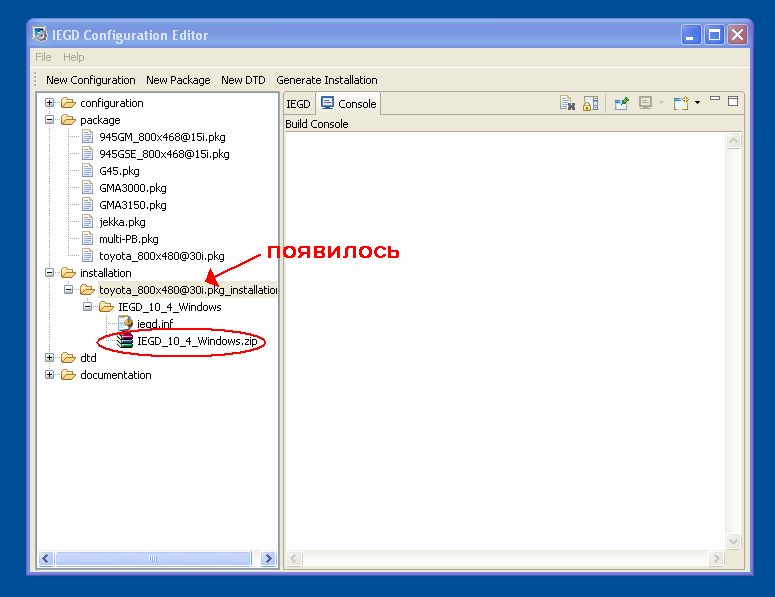

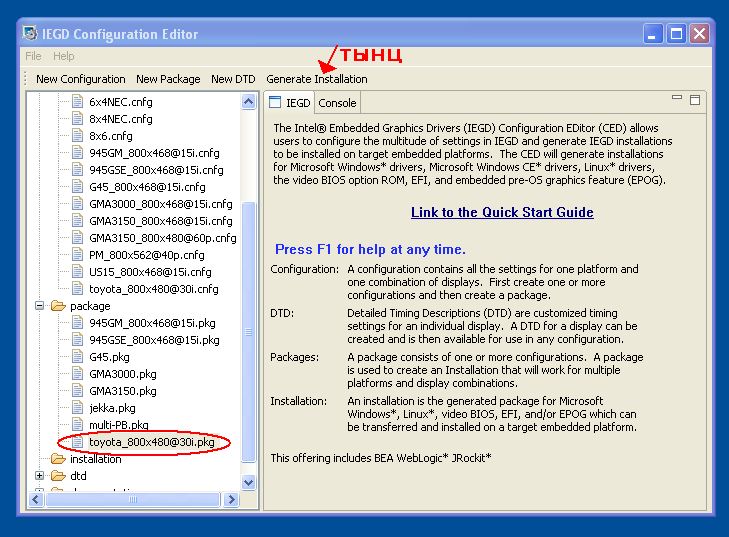

Готовый драйвер Вложение 11804

Подключаемся к компьютеру через Radmin и производим дальнейшую настройку.
Для ХР используем RADMIN 2.2.
Для семерки и висты - Radmin 3.4.

Вначале устанавливает драйвер из папки Driver через "Диспетчер устройств", а потом утилиты из папки Utilities запуском Setup.exe.

Если изображение на мониторе вас не устраивает то устанавливаем PowerStrip.

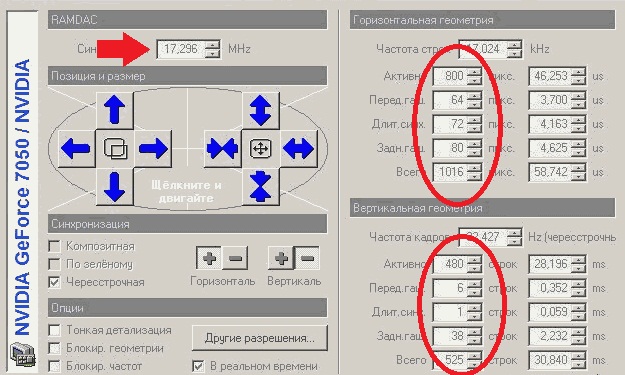

Настраиваем и запоминаем параметры.

Вложение 11805

Вносим нужные вам в файл Driver\iegd.inf. Редактируем строки:

Цитата:

---

HKR, ALL\1\Port\5\Dtd\1 , PixelClock, %REG_DWORD%, 17296
HKR, ALL\1\Port\5\Dtd\1 , HorzActive, %REG_DWORD%, 800
HKR, ALL\1\Port\5\Dtd\1 , HorzSync, %REG_DWORD%, 64
HKR, ALL\1\Port\5\Dtd\1 , HorzSyncPulse, %REG_DWORD%, 72
HKR, ALL\1\Port\5\Dtd\1 , HorzBlank, %REG_DWORD%, 80
HKR, ALL\1\Port\5\Dtd\1 , VertActive, %REG_DWORD%, 480
HKR, ALL\1\Port\5\Dtd\1 , VertSync, %REG_DWORD%, 6
HKR, ALL\1\Port\5\Dtd\1 , VertSyncPulse, %REG_DWORD%, 1
HKR, ALL\1\Port\5\Dtd\1 , VertBlank, %REG_DWORD%, 38

---

Удаляем PS.

Переустанавливаем драйвер.
Перегружаемся и смотрим полученный результат. :)

P.S.
Большое спасибо Аркадию Мельничук. :)

Добавлю полезный хинт.

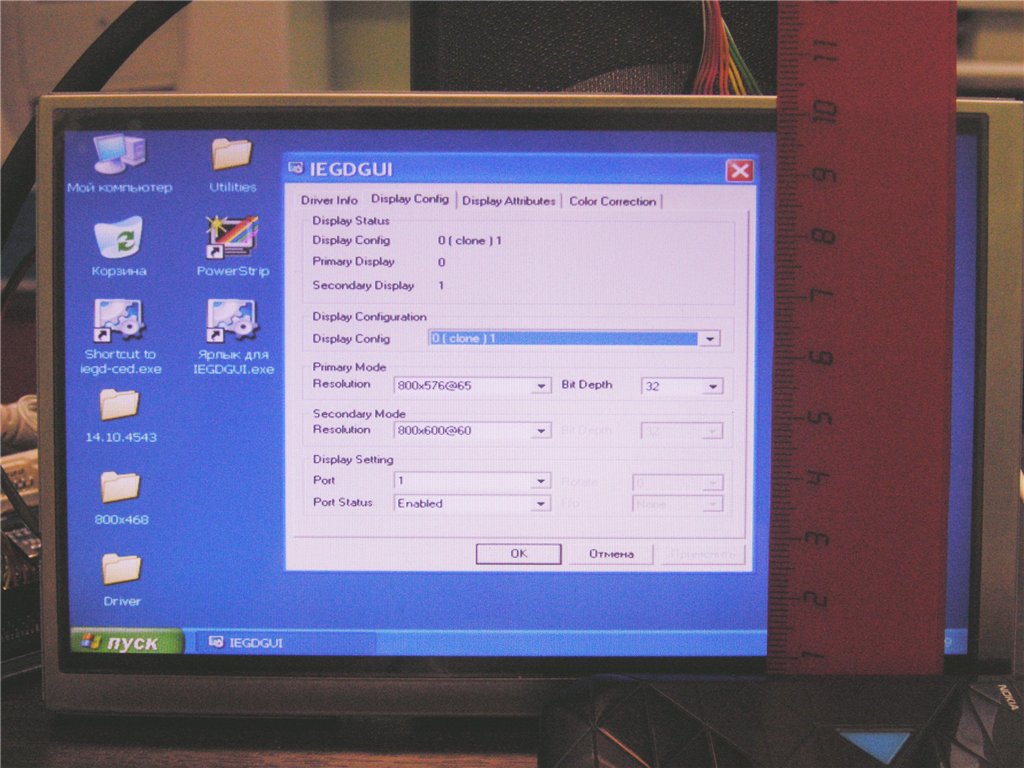

Задача получить картинку высотой 88 мм на 7" матрице (в моем случае PM070WL3) с активной областью 92 мм. Контроллер матрицы из семейства RTD2660 принципиально не пропускает ничего ниже 800x600, перепрошивка не рассматривается. Полагаю, подобная ситуация с другими контроллерами также встречалась. Выручает наличие lvds у видеочипсета или другая возможность имитировать клон. Собираем IEG драйвер: на первичный канал (lvds) подаем 800x576 (800x568 по вкусу), на вторичный VGA - 800x600 (единственно понятные для Realtek), включаем клон и ... вуаля

Вложение 11813

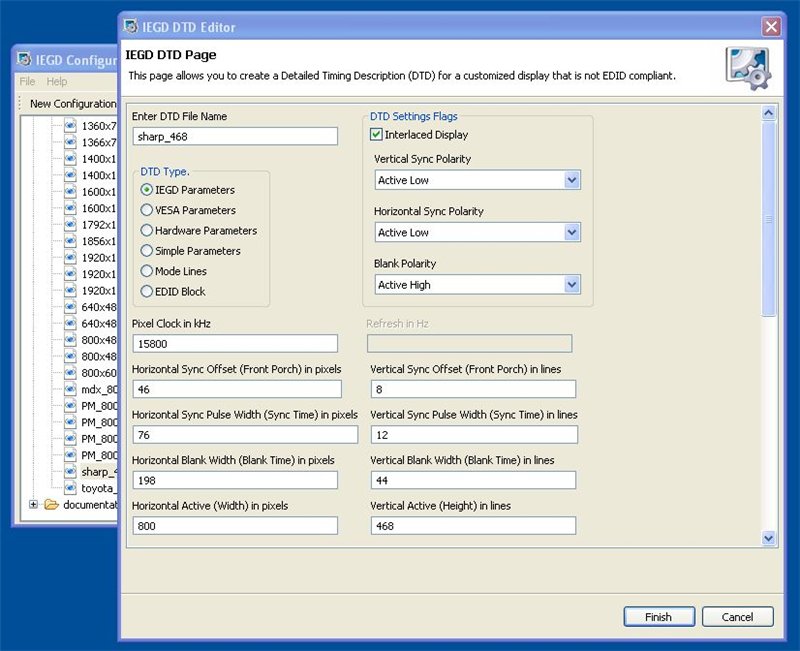

Добыть их в даташитах от производителей весьма проблематично, однако, благодаря пытливым коллегам, для некоторых экземпляров они были подобраны эмпирически при помощи PowerStrip и проч. В первом посте рабочие тайминги для свежей Toyota Land Cruiser (пусть автор поправит). Предлагаю вариант для большинства мониторов Acura/Honda 2002-> под разрешение 800x468 (800x480 не вписывается по высоте активной области)

Вложение 11814

на кропотливую работу по подбору данных чисел вдохновил беспрецедентный опыт уважаемого slden :)

Сделал по вышеописаном способу драйвер. При выборе разрешение, созданый мной отсутствует. Куда копать? (eeepc 900, ga-net, штатный монитор аккорд 2003 - 800х480@15)

Чипсет intel 910-915 не удается запустить чересстрочно с помощью драйвера, бились не один день.:( Только PowerStrip-ом. Методика настройки и тайминги для хонды здесь
Или переходи на Asus Eee 901, там i945 и все отлично настраивается, могу выслать для него готовый драйвер

Помогите настроить видео на порше , делал все как написано в начале,поблема в том что после установки драйвера не устанавливаються утилиты. типа все компоненты не коректны/IntelG41
