Toyota Camry 40 2007 R2+ CarPC :)

Вот и я решил выложить свой небольшой отчетик по внедрению компа в машину :)

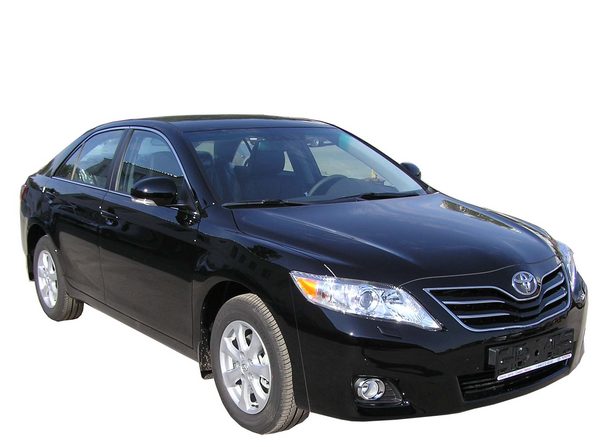

Пациент:
Toyota Camry 2007 года
Вложение 12160

В начале пути салон выглядел примерно так:
Вложение 12076
фотка не моя)

Из компонентов:

1. Корпус
IN WIN BM648 160W Black

http://www.compcar.ru/forum/attachme...1&d=1304540295

2. Стандартные потраха БП были вытащены, вместо них поставил БП M2-ATX. Отмечу важный фактор, платка M2-ATX вошла в стандартный корпус IN WIN БП как влитая :). + В нем еще mini-куллер установлен. (аля охлаждение БП :))
Вложение 12066

3. Материнку решил взять Intel D510MO на 2х ядерном Atom'е 510. Очень шустрая, но нехватает DVI :)

Вложение 12067

4. Память взял 2 гига 1й планкой (Думаю это можно не описывать) :)

5. Вначале взял HDD WD 250гб 5200rpm, но потом подумал, что зима и все дела, и прикупил
SSD Kingston 64gb. Точную модель не помню, т.к. собрал еще летом 2010го, и решил сейчас доработать пару моментов.

Вложение 12068

6. CD/DVD привод решено было не брать))) нафига он вообще, когда есть флешки и wi-fi?)

7. Звук решил делать сразу с размахом)))
Были куплены динамики и усилитель.

Перед:
DLS DLS R6A

Вложение 12069

Зад:
DLS M1369
. Овалы эти полный отстой, но тогда бюджет был ограничен)))). Но толку от них по мойму нет, надо саб по любому ставить :)

Вложение 12070

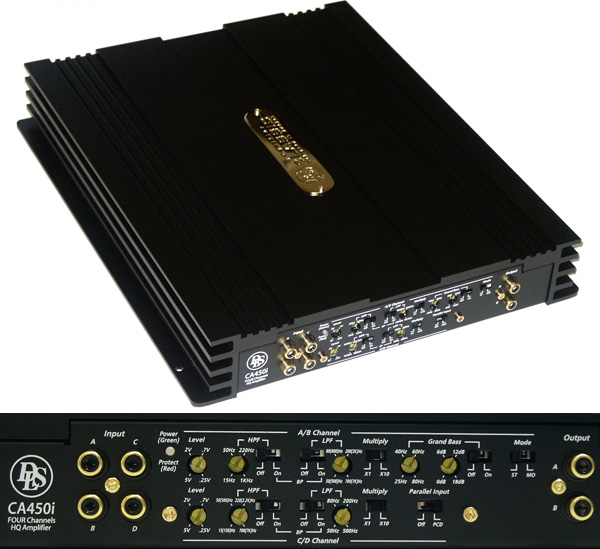

Усилитель: DLS CA450i. Тянет неплохо. :)

Вложение 12071

Подключил все это к звуковой карте:
ASUS Xonar DS

Вложение 12072

Также была прикуплена рамка для опытов:
Вложение 12073

И монитор для тех же самых опытов LILLIPUT 869 с HDMI :)
Вложение 12074
До этого была типичная 9" матрица безкорпусная за 4,5 килорублей))) Как не печально, на ней сдох тач, а там где брал стали продавать новую серию тачей, с более высоким стеклом, и в рамку не влезло, и так было в притык, в связи с чем и был куплен лилипут и новая рамка для запилов :)))))


9. Из прочего было еще куплено: преобразователь с 12v на 5v, USB Hub 7 портов, Wi-fi, Bluetooth и всякая мелочь :)

Об установке чуть позже :) На выходных начну пилить рамку и выложу фотки результата :) Чую ждет меня полнейшая жесть :-D

Наконец-то дело дошло до рамки :) распилил и соединил с помощью эпоксидного пластилина (Компопласт вроде) :) И чуток придал форму. Теперь осталось только подравнять шкуркой.

1. http://s010.radikal.ru/i314/1105/e9/f2131d66810d.jpg

2. http://s09.radikal.ru/i182/1105/8e/31e3f1d29f63.jpg

3. http://s16.radikal.ru/i191/1105/7b/dceb85232802.jpg

4. http://s60.radikal.ru/i168/1105/8c/6880d676e2d4.jpg

Завтра буду шкурить :)

Зашкурил рамку, неровностей почти нет, есть мелкие щели, которые надо бы убрать. Еще эти уголки надо как-то выровнять внутри рамки, хз чем их ровнять, наждачка туда не пролазит))) ломается :D Походу придется брать старый добрый напильник :))))))))))
http://i026.radikal.ru/1105/e1/b7999d082909.jpg

В общем следующий этап шпаклевка + напильник :)

Купил сегодня шпатлевку с отвердителем, смешал, и нихрена не успел даже мазок сделать))))) вот что значит быстро застывает :D. При том я все это развел на крышке от банки (металической), когда ее поднял, шпаклевка уже разогрела ее до 60 градусов)))))))) Чудеса ;D. В итоге плюнул, чуть подшкурил и загрунтовал в 2 слоя. Вспыли ямочки и трещенки))) кудаж бе зних))) Но подумав, решил зашкурить нулевкой после высыхания и покрасить))) ну а если косяки будут, то к чертям все пленкой затянуть :) Пленка все решит :D

http://i045.radikal.ru/1105/5c/fcf82bd9a3f5.jpg

На фотке конечно этого всего не виднО)))

Краска только сильнее подчеркнет все косяки. Если они небольшие то попробуй грунтом скрыть. Если значительные то снимай в этих местах грунт и финишной шпаклевкой. Маленькими порциями что бы быстро перемешать. Буквально с 1/4 чайной ложки.
Пленка не выход. Лучше хорошо сделать и качественно покрасить. Когда будешь шлифовать грунтовку вся поверхность должна стать ровной как зеркало.

Цитата:

---

Сообщение от St@rz

Краска только сильнее подчеркнет все косяки. Если они небольшие то попробуй грунтом скрыть. Если значительные то снимай в этих местах грунт и финишной шпаклевкой. Маленькими порциями что бы быстро перемешать. Буквально с 1/4 чайной ложки.
Пленка не выход. Лучше хорошо сделать и качественно покрасить. Когда будешь шлифовать грунтовку вся поверхность должна стать ровной как зеркало.

---

Я вчера отшлифовал те места и подмазал компопластом :) вроде держется :) Была даже идея замазкой для чернил подправить, но передумал (т.к. отвалится 100%). Завтра зачищу эти места и опять покрою грунтовкой, а потом и краской. Посмотрим что выйдет :)

Хреновый из меня маляр господа)))). В 1й раз забыл рамку просушить как надо и краска сеткой покрылось, ну ничего жидкостью для ногтей, без ацетона которая, прошелся и был дан 2й шанс, 2й шанс прошел нормально, но царапины осталиcь и 1 ямочка =(( но думаю не беда, все равно краска потерлась почти на всех вставках в салоне, так что решил все же затянуть серым, черным или белым карбоном :) http://i075.radikal.ru/1105/ac/58cc04c9469a.jpg

Собрал моник до конца :) Пока что будет так ;D, потом винил на рамку наклею :)
http://s013.radikal.ru/i322/1105/91/fc084d57230d.jpg
тыц 2
http://s52.radikal.ru/i136/1105/b8/a47b6d120b56.jpg

Кто-нибудь плату пилил с кнопками?
Возможно ли оставить только 1 инфракрасный приемник? :)
Да и что будет если я все же распилю платку вот так
http://s47.radikal.ru/i115/1105/d6/06e145cc37fb.jpg

Хана ей будет )))

Цитата:

---

Сообщение от reanon

Хана ей будет )))

---

А как быть тогда? :) Такую штуку не засунешь в заглушку для кнопок :D Есть конечно мысль, отпаять приемник и на проводах вывести в заглушку для кнопок :) а пульт где-то под ногами бросить (что реальный колхоз) :)
