Надо разложить CSync навигационного блока на HSync & VSync при помощи вот такой вот микросхемы:
http://dl.dropbox.com/u/60764870/For...o%20HVSync.gif
Вид для печати
Надо разложить CSync навигационного блока на HSync & VSync при помощи вот такой вот микросхемы:
http://dl.dropbox.com/u/60764870/For...o%20HVSync.gif
Подскажите пожалуйста схема приведенная Вами rgbs то vga даст мне разрешение с фантома 200го 800*480? Я просто подал одну из синхронизаций вертикальную или горизонтальную на синхро провод фантома и он работает, но качество не очень 640*480 максимальное получается. спасибо. При подключении к компьютеру монитор выдает заявленное 800*600Цитата:
Сообщение от Techsupporter
Здравствуйте.
Не стал заводить новую тему. Откопал старую.

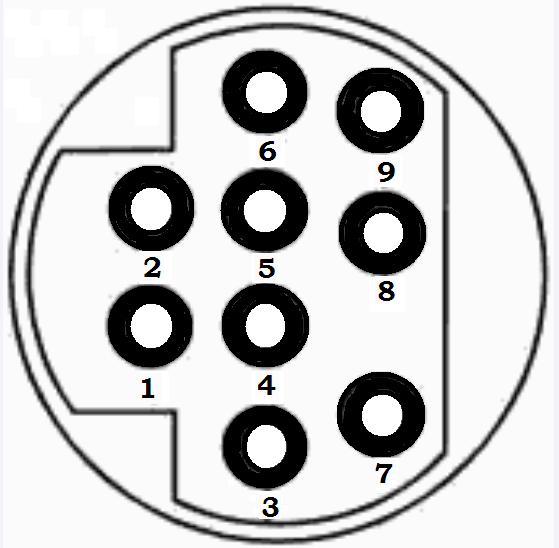

Подскажите, пожалуйста, распиновку гнезда разъема mini-DIN9 выхода RGB преобразователя Grandtec Grand Ultimate XP Pro.
Спасибо.
Вложение 16350
Я могу по фотографии платы указать на компоненты дорожки от которых идут к разьему
Фотографии платы сброшу чуть позже.
Фотоаппараты уехали отдыхать. Один на Байкал, другой в Грецию.
Цитата:
Подскажите, пожалуйста, распиновку гнезда разъема mini-DIN9 выхода RGB преобразователя Grandtec Grand Ultimate XP Pro.

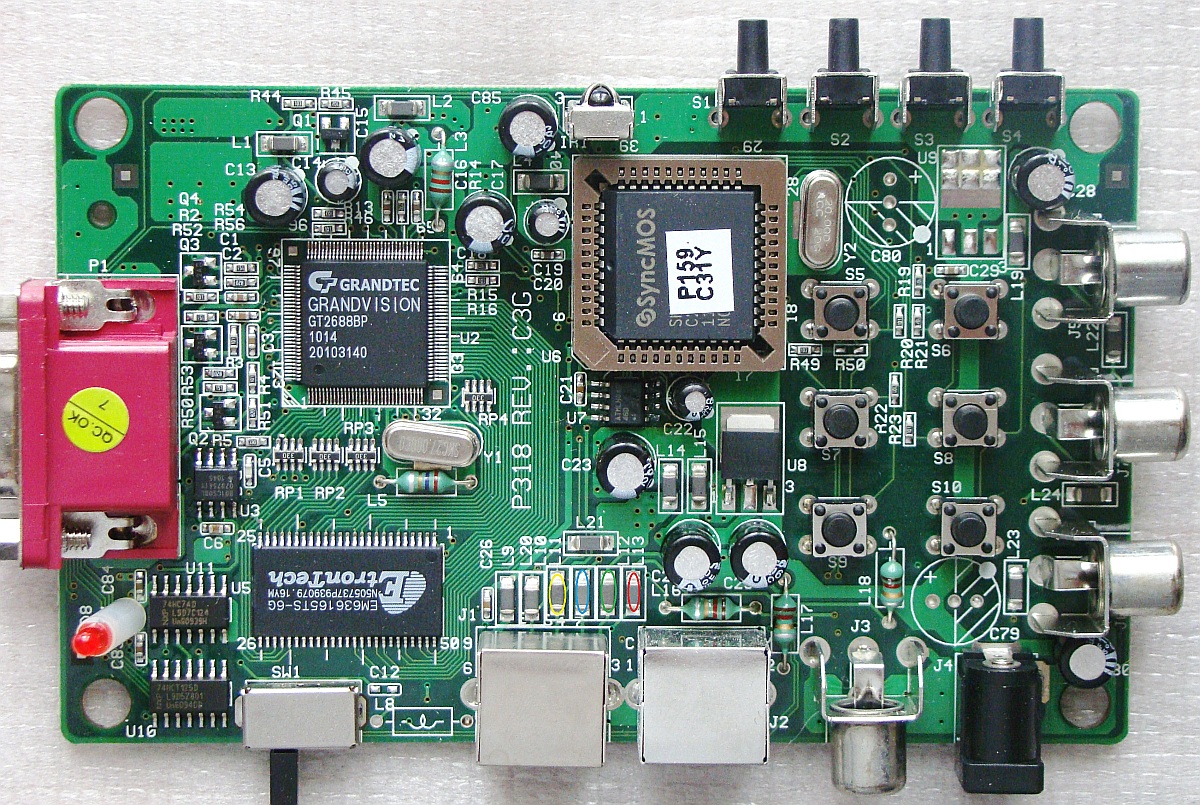

Фотографии платы преобразователя видеосигналаЦитата:
Я могу по фотографии платы указать на компоненты дорожки от которых идут к разьему
Вложение 16405Вложение 16406
Фрагменты платы крупным планом по ссылкам:
http://s018.radikal.ru/i518/1307/ec/fc7753fde6ec.jpg
http://s018.radikal.ru/i514/1307/96/fc1097f1e9cd.jpg
http://s020.radikal.ru/i717/1307/04/85dcbfc7cec9.jpg
http://i060.radikal.ru/1307/8d/600aaba41aa7.jpg
http://s019.radikal.ru/i613/1307/da/83b1e1ade173.jpg
http://s020.radikal.ru/i716/1307/c6/101e3c32dd04.jpg
http://s018.radikal.ru/i521/1307/93/1e5aef3b0fdb.jpg
http://s018.radikal.ru/i507/1307/8a/a4a213b45f3d.jpg
http://s017.radikal.ru/i429/1307/8a/853ecc8a9095.jpg
http://i023.radikal.ru/1307/8a/5dbb9eb27e1c.jpg
http://i022.radikal.ru/1307/24/c1df3dcc9545.jpg
http://s018.radikal.ru/i514/1307/96/fc1097f1e9cd.jpg
http://s019.radikal.ru/i628/1307/c0/dd7a35efa02c.jpg

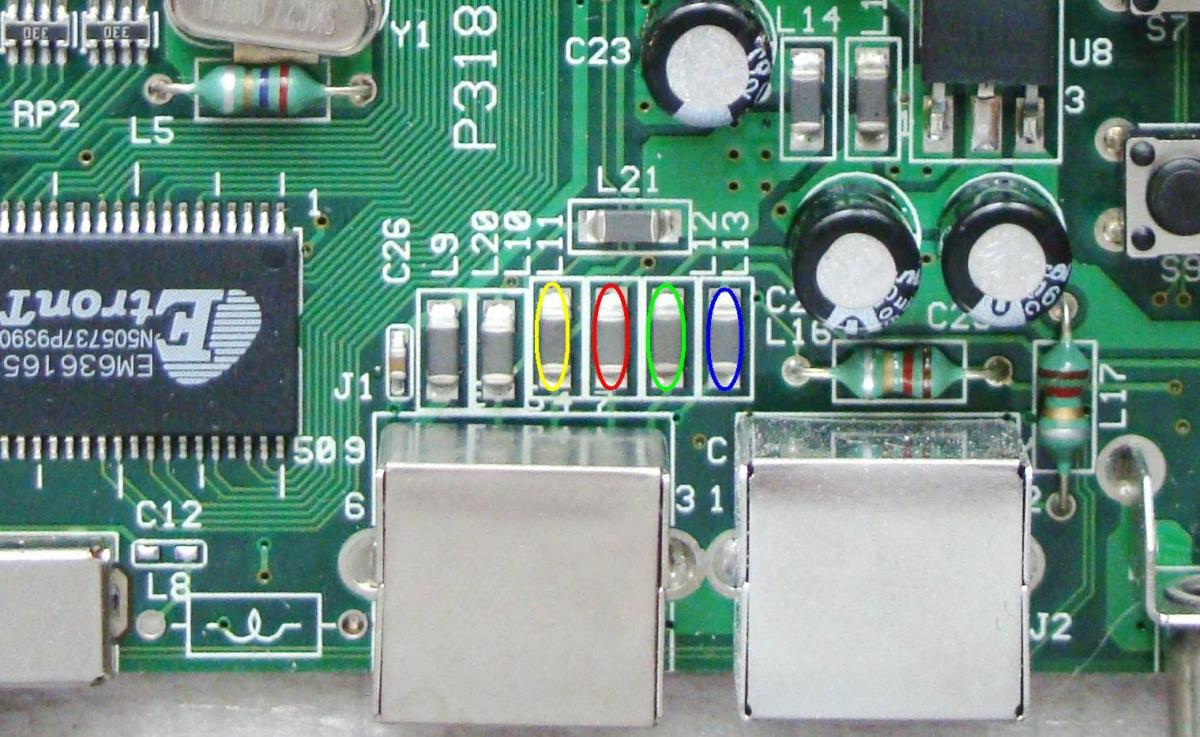

Желтым обозначил синхру, без переделок там обычный видеосигнал
RGB отметил соответствующими цветами
Вложение 16407
Желтым обозначил синхру, без переделок там обычный видеосигнал
RGB отметил соответствующими цветами, мог перепутать порядок
Вложение 16407
Спасибо. В выходные проверю.Цитата:
Желтым обозначил синхру, без переделок там обычный видеосигнал
RGB отметил соответствующими цветами
GND берем с корпуса розетки разъема?

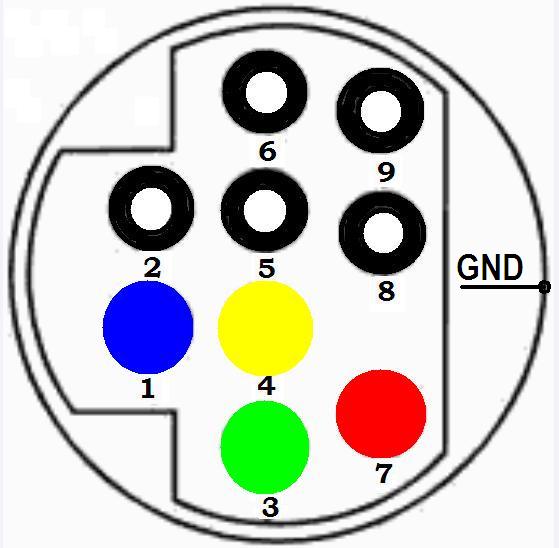

Распиновка гнезда разъема mini-DIN9 выхода RGB преобразователя Grandtec
Вложение 16466
Вложение 16467
