Можно и так, все зависит от того какой будет сигнал и т.д.
Если прерывания будут c логическими уровнями TTL, то можно подключить по моей схеме.
Chip, у тебя нет никаких наработок, как увеличить кол-во входов для ардуины? с шифратором там и мультиплексором..
Мультиплексором

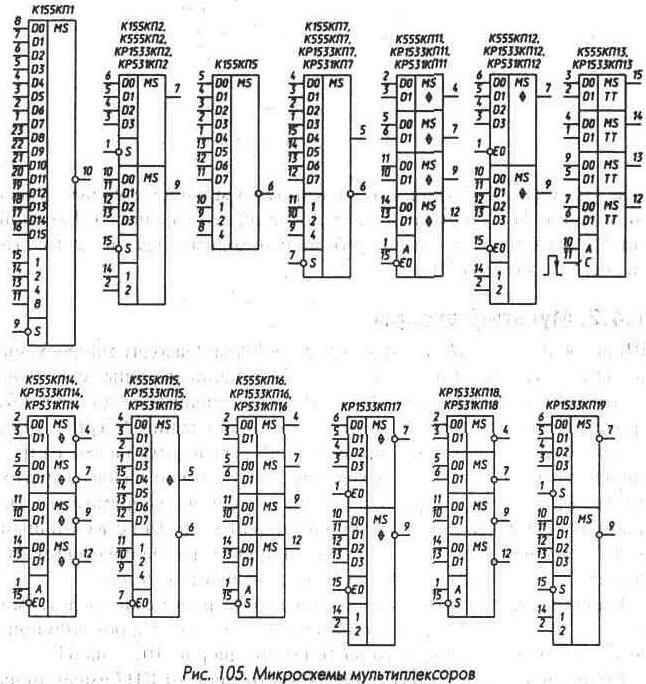

например 155КП1 при использовании 5выводов кардуины можно получить 16 входов или используя 4 пина получить 8 входов
Вложение 8181
а наоборот будет работать? выходы так же можно расширить?
5 выходов -> 16 выходов.

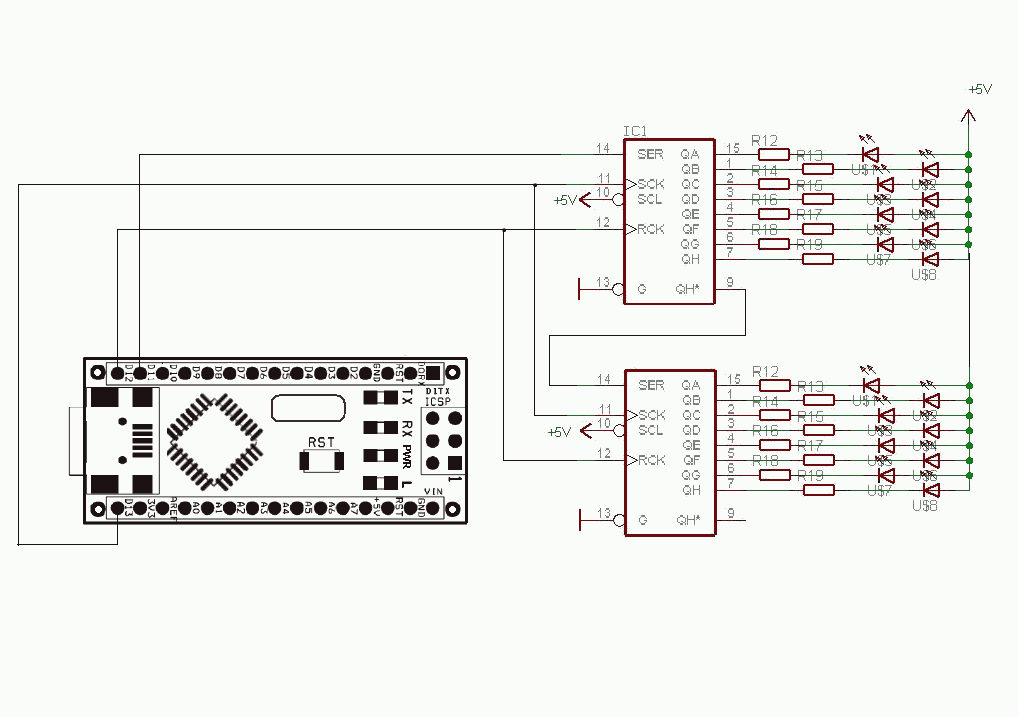

Выходы можно еще проще сделать.
И без ограничений хоть миллион , используется всего 3 вывода Ардуины
http://www.compcar.ru/forum/attachme...0&d=1268323273
О! Отлично. Но непонятно.
1) Исполнительные элементы это цветодиоды?
2) Что за микрухи на схеме?
3) Номинал резисторов?
4) Как активировать выходы? Как то шифровать надо?
Вроде подразобрался.
Тока незнаю, купил 2 сдвиговых реистра HCF4094BE. Незнаю подойдут или нет.
Тоже пойдет
Вот здесь обсуждали 74hc595
жуть. у нас нет в магазинах К155КП1. С помощью К155КП7 я же могу из 3х входов сделать 8?
