Было так, прицепил прищепку к корпусу тюнера, иголкой дотронулся 1 пина, лампочка загорелась! А вотом иголка сорвалась и замкнула с землей (в кружке). У меня под сидением лежит этот тюнер... от него идет 20pin шнурок к Дисплею-навигации. Так вот стоит ли там что либо в навигашке от КЗ с тюнера???? Или пипец ей??? Я РАССТРОЕН!
Вложение 3653

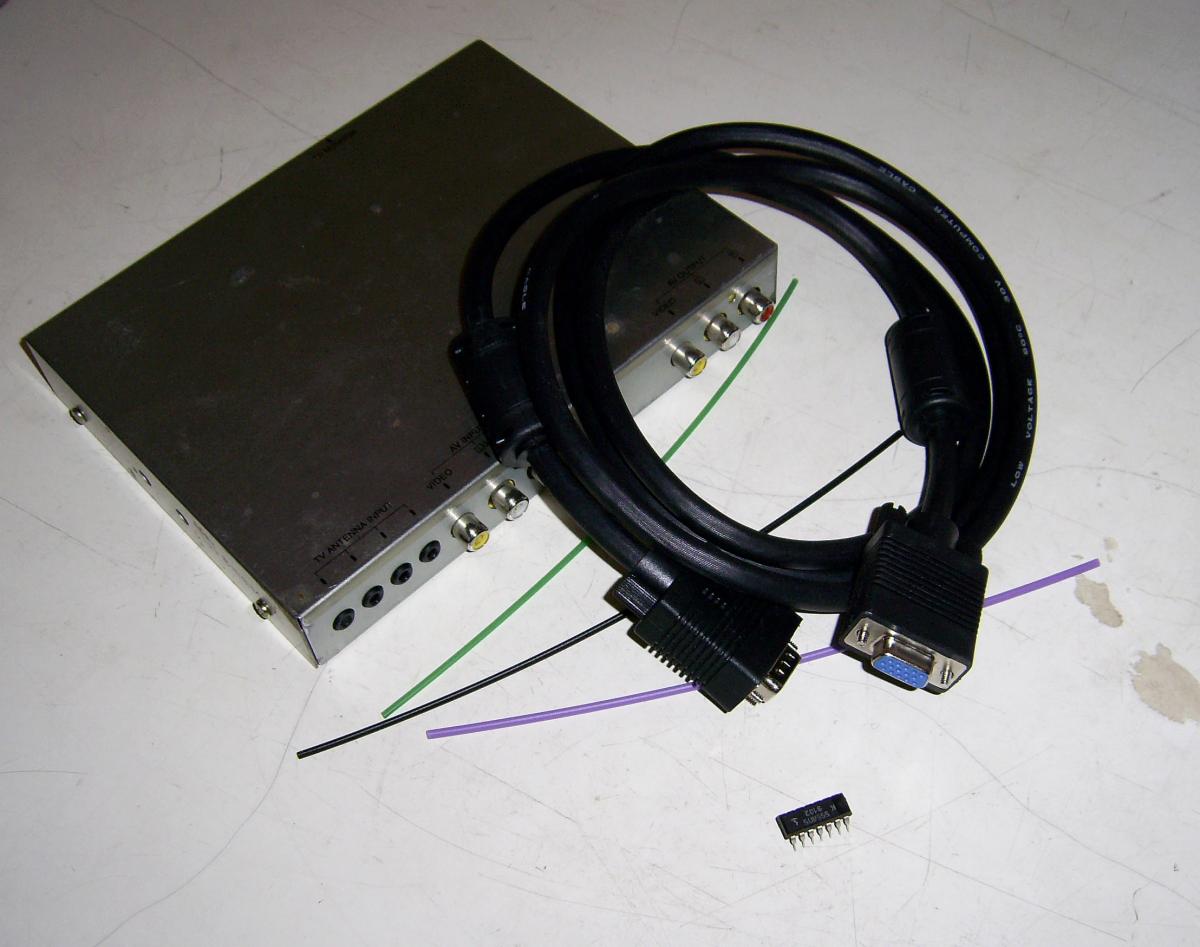

Сегодня прикупил в магазине:
VGA удленитель 1,8м
К555ЛП5
и термоусадки......
__________________________________________________ ____________
Вот тока монитора теперь нет! Но я не сдаюсь, что нибудь придумаем!
Нормально показал :)
Там же не видно куда идет от этого пина
Ребят, посоветуйте что мне теперь делать с навигашкой????
Сфоткай ее со стороны разьемов.
нефиг фотать
питалово идет с трапецевидного разъема в "мониторе" вобщето там весь мозг
наверняка на плате есть какие-то предохранители SMD а еще частенько на хвостах от монитора предохранители висят.
разбери панель, достань монитор, той же лампочкой :d проверь наличие постоянного +12 и который при АСС появляется. если одного из них нету, ищи предохранители на хвостах, если есть... разбирай монитор, будем там предохи искать
разбирай монитор аккуратно, там шлейф на матрицу короткий
Кстати, Никитос...
в Кемерово на улице сибиряков гвардецйцев чтоли... 61 или 59 как то так, есть фирма, занимаются ремнотом/установкой автоэлектроники. там есть Дима, можешь сказать что ты от Виктора из Новосибиска, он поможет.
уточнения
компания АВТОСИБ, человек Ерсаин Малдияров, но со мной чаще Дмитрий общался.
(vS), спасибо! Вытащил навигашку, глянул на проводки и внизу внутри панели нашел блочек с предохранителем на 5А. Заменил его и все заработало!!! :) Я так рад! Продолжаю работать над проектом!
Вложение 3670
Методом прощупывания пинов выяснил, что крайние +12, т.к. лампочка загоралась.

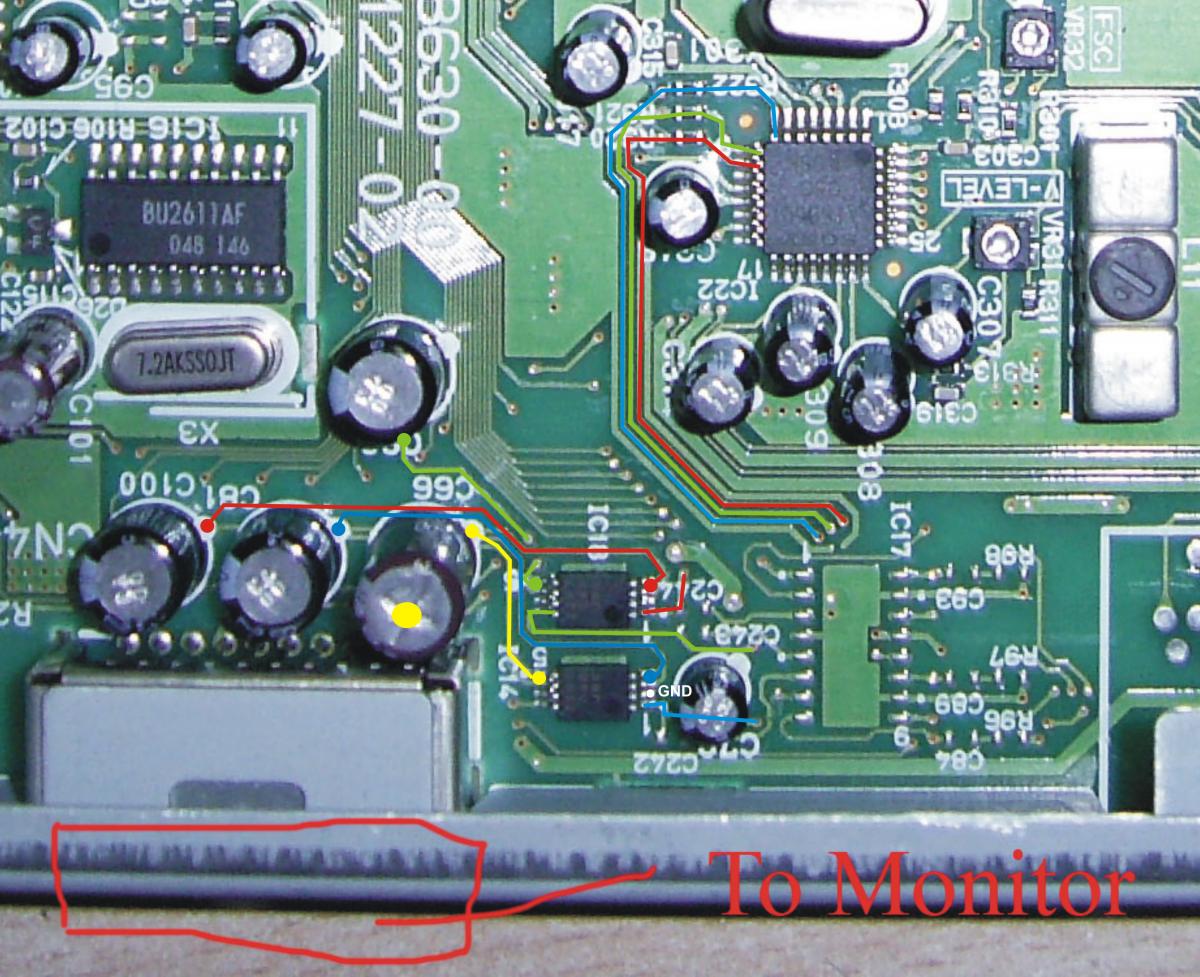

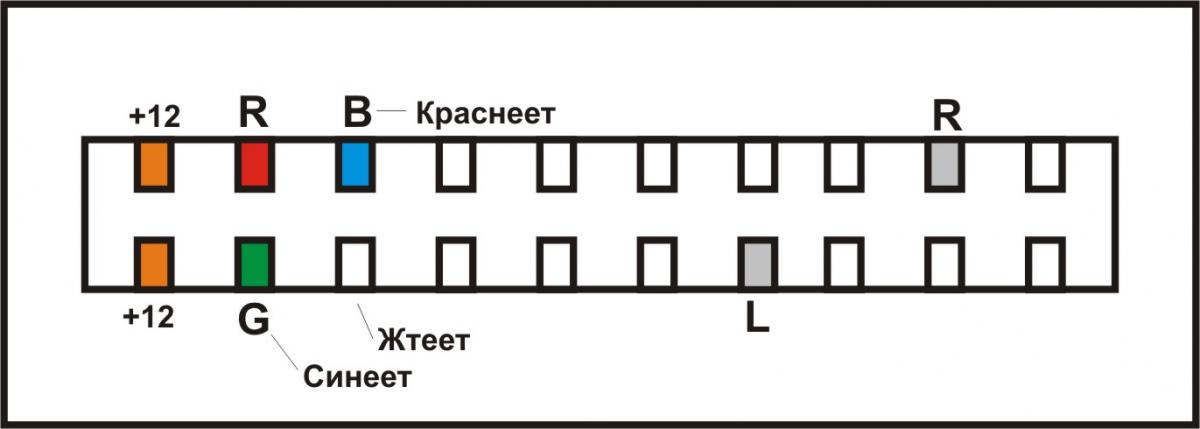

А дальше указал стрелочками что происходило с моим экраном, когда я дотрагивался. НЕ заметил я что происходило на R.
Мне было сложно определять что пропадает цвет, так как тюнер ничего не ловит и на экране только снег! :( Так я не обнаружил я синхры.
Но вот синтересно экран желтел при на том пине где цвета нет, может это и есть синхра....???
Вложение 3671
Так вот экнан желтел когда я дотрагивался до пинп перед которым стоит конденсатор помеченный желтым! А сигнал на конденсатор выходит из черной штучки.... это может быть синхра, и должна ли она заходить в эту штуковину???? не могу ее отследить. Может еще какой способ есть????
