IRLU8259
Тогда схема реле на основе IRLU8259 будет выглядеть следующим образом?Цитата:
Сообщение от Chip
Или нужно использовать оптрон 4n35?
Между ногой ардуины и транзистором резистор 100 ом поставь, если MOSFET будет сильно грется, то придется поставить маломощный транзистор или оптрон
а куда поставить транзистор или оптрон? Если не трудно нарисуй пожалуйста схемку.
Незабывай что сигнал при этом инвертируется

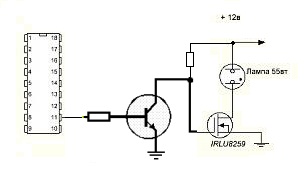

Вложение 11968
Спасибо за схемку. Сигнал инвертируется? В аналоговый чтоли?
А что инвертировать только аналоговый можно?
Если на выходе контроллера будет LOW , то лампочка включится или наоборот если будет HIGH то лампочка выключится
На этой схеме нормально разомкнутая земля, а можно сделать чтобы плюс был нормально разомкнут и замыкался по сигналу с ардуины?Цитата:
Сообщение от Chip
