Cip? т.е. мне лучше теперь отследить куда дальше уходит сигнал??? там вроде конденсаторы идул! И цеплятся к самому разъему??? А самый большой вопрос у меня про экран RGB куда его паять??? И всетаки какие мне нужны сопротивления???
Помоги пожалуйста, очень хочу попробовать!!!
Экран на общий провод на разьеме . Сопротивления не стоит , лучше на 555ЛП5 сделатьт смеситель
Отследить нужно для того тобы проще было подключить коммутатор
Cip, теперь самый тупой вопрс, прости! Комутатор как он выглядит и зачем он нужен мне???
Коммутатор нужен для того что бы на экран выводить инфу от CarPC или штатную инфу.
Вложение 3609
А вот это что??? там не понятно что написано??? Для чего это??? И 1к это сопротивление?
Это кнопка с эллектронной фиксацией, можно заменить обычной кнопкой с фиксацией

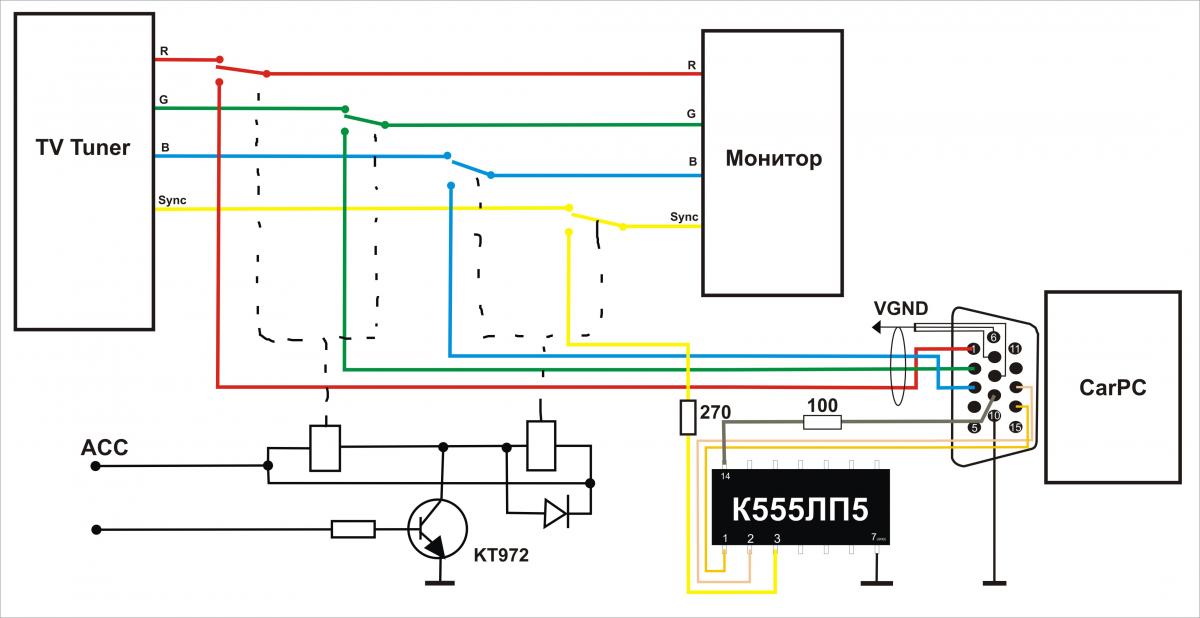

Спасибо Cip, разобрался немного. И накидал такую схемку.
Вложение 3616
Правда остались вопросы....
VGND, я так понимаю нужно паять на корпус тюнера, ну всмысле на GND Тюнера! ДА? И нужны ли эти сопротивления по 270 и 100???
Подскажите пожалуйста куда мне подключаться по RGB и куда подавать 5в для активации.Землю подавать на все конакты? какие резисторы использовать?
Даташит на монитор
No. Symbol Functions I/O Remarks
1 VIDEO Composite Video Input (1.0Vp-p 75) Input
2 NC No Connection - Note 6
3 VSS Ground (0V) -
4 SYNC Composite Sync. Input (Negative 1.0Vp-p 75) Input Note 2
5 R Video Input R (0.7Vp-p 75) Input
6 G Video Input G (0.7Vp-p 75) Input
7 B Video Input B (0.7Vp-p 75) Input
8 VSS Ground (0V) -
9 HSY Horizontal Sync. Output (Negative C-MOS 5.0V) Output
10 VSY Vertical Sync. Output (Negative C-MOS 5.0V) Output
11 NC No Connection - Note 6
12 NC No Connection - Note 6
13 NC No Connection - Note 6
14 NC No Connection - Note 6
15 VSS Ground (0V) -
16 SSW Sync. Signal Selection Switch (0V:Composite Video , 5V:RGB) Input
17 N/P NTSC/PAL Selection Switch (0V:NTSC , 5V:PAL) Input Note 5
18 VSS Ground (0V) -
19 VDD 5V Output for Control Terminals Output
20 L/R Scanning Direction Switch[0V:Normal,5V:Reverse(Left and Right) Input Note 4
21 U/D Scanning Direction Switch[0V:Normal,5V:Reverse(Up and Down)] Input Note 3
22 BRT Brightness Control (0V to 5V) Input
23 DIM Dimmer Control (1.35V to 3.9V) Input
24 COLOR Color Control (0V to 5V) Input
25 TINT Tint Control (0V to 5V) Input
26 VSW Video Signal Selection Switch (0V:Composite Video , 5V:RGB) Input
27 MODE 1
28 MODE 2
29 MODE 3
Display Mode Selection Switch (Refer to table 1 : Next page) Input Note 1
30 NC No Connection - Note 6
Вложение 3617

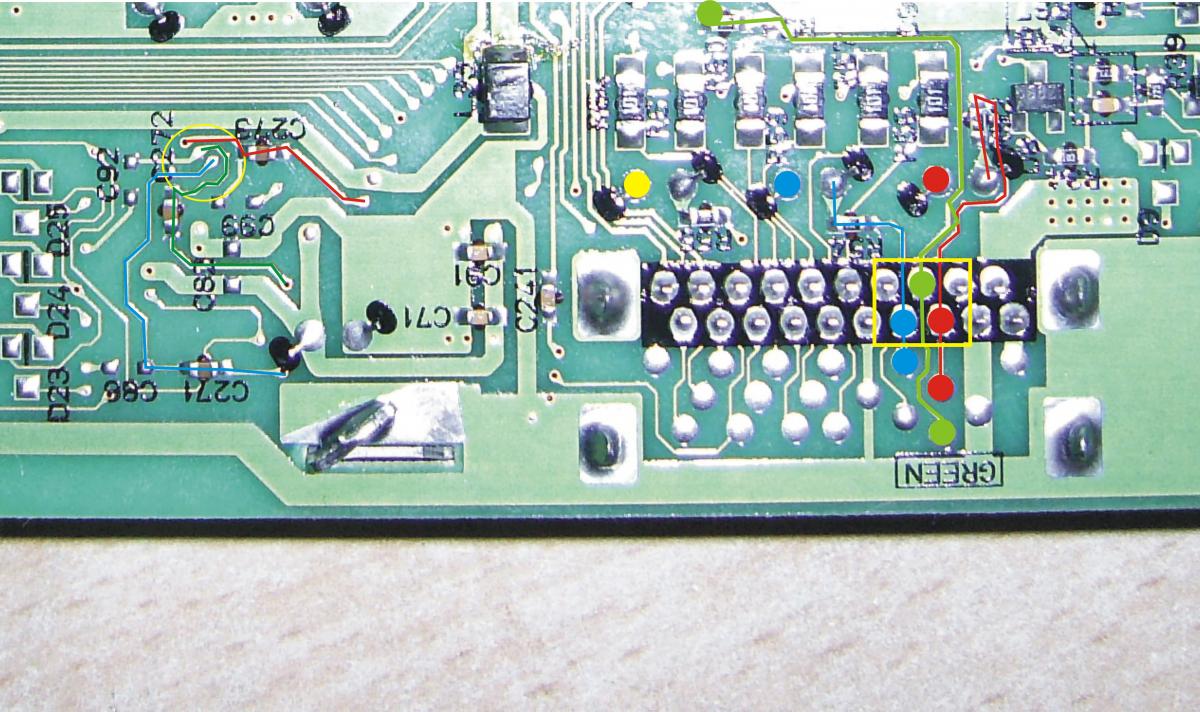

УРА, вот мои достижения в микросхема..... нашел выходы........ Вроде :)
А вот синхру не могу отследить от соньковской микрушки! Блин!
