Вложений: 1
Re: Подключение Штатного монитора на любом автомобиле.

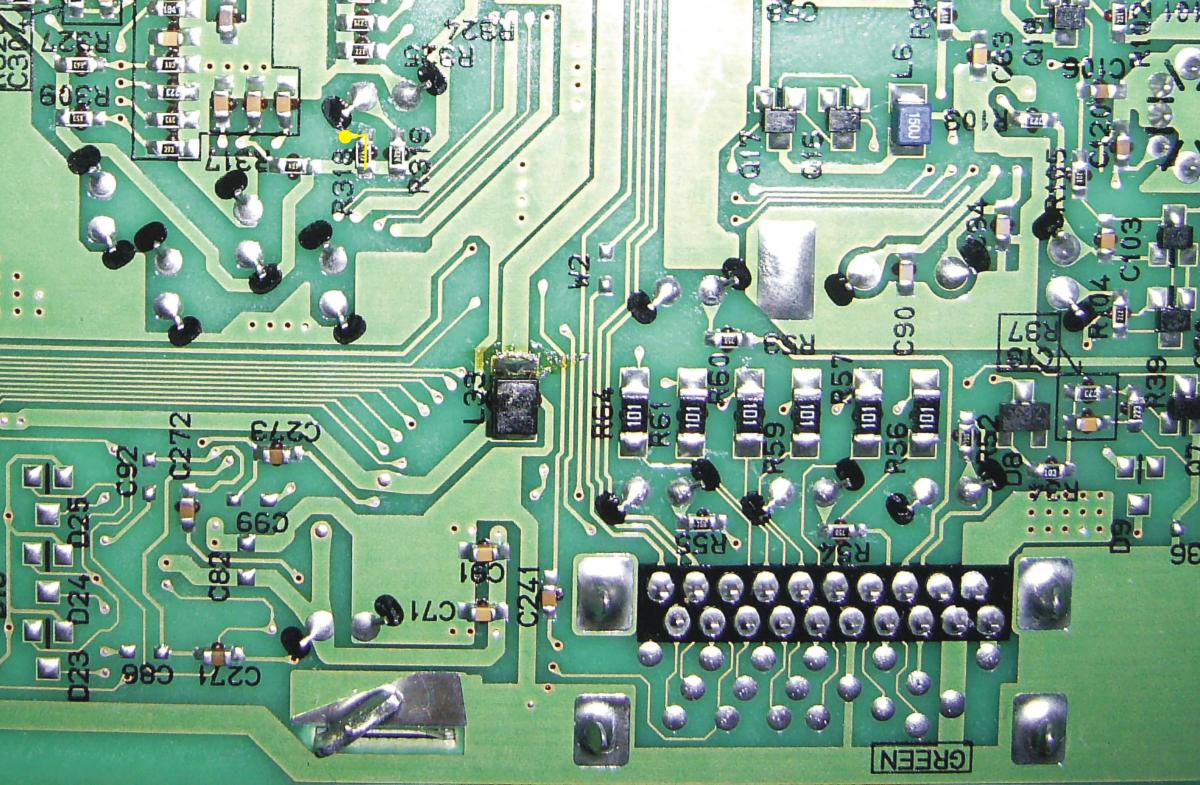

Вложение 3618
вот так вот выглядит Sync а вот куда она дальше разбегается через все эти сопротивления не могу найти!!!!!!!!
Вложений: 1
Re: Подключение Штатного монитора на любом автомобиле.
Все верно , только питание проверь с VGA разьема, на многих видяхах не поддерживается если что с USB можно взять
VGND(оплетку) можно только со стороны компа подсоеденить
Re: Подключение Штатного монитора на любом автомобиле.
Цитата:
Сообщение от
Zloba
Подскажите пожалуйста куда мне подключаться по RGB и куда подавать 5в для активации.Землю подавать на все конакты? какие резисторы использовать?
Даташит на монитор
No. Symbol Functions I/O Remarks
1 VIDEO Composite Video Input (1.0Vp-p 75) Input
2 NC No Connection - Note 6
3 VSS Ground (0V) -
4 SYNC Composite Sync. Input (Negative 1.0Vp-p 75) Input Note 2
5 R Video Input R (0.7Vp-p 75) Input
6 G Video Input G (0.7Vp-p 75) Input
7 B Video Input B (0.7Vp-p 75) Input
8 VSS Ground (0V) -
9 HSY Horizontal Sync. Output (Negative C-MOS 5.0V) Output
10 VSY Vertical Sync. Output (Negative C-MOS 5.0V) Output
11 NC No Connection - Note 6
12 NC No Connection - Note 6
13 NC No Connection - Note 6
14 NC No Connection - Note 6
15 VSS Ground (0V) -
16 SSW Sync. Signal Selection Switch (0V:Composite Video , 5V:RGB) Input
17 N/P NTSC/PAL Selection Switch (0V:NTSC , 5V:PAL) Input Note 5
18 VSS Ground (0V) -
19 VDD 5V Output for Control Terminals Output
20 L/R Scanning Direction Switch[0V:Normal,5V:Reverse(Left and Right) Input Note 4
21 U/D Scanning Direction Switch[0V:Normal,5V:Reverse(Up and Down)] Input Note 3
22 BRT Brightness Control (0V to 5V) Input
23 DIM Dimmer Control (1.35V to 3.9V) Input
24 COLOR Color Control (0V to 5V) Input
25 TINT Tint Control (0V to 5V) Input
26 VSW Video Signal Selection Switch (0V:Composite Video , 5V:RGB) Input
27 MODE 1
28 MODE 2
29 MODE 3
Display Mode Selection Switch (Refer to table 1 : Next page) Input Note 1
30 NC No Connection - Note 6
Для активации вот этот 16 SSW Sync. Signal Selection Switch (0V:Composite Video , 5V:RGB) Input
Все верно вот эти сигналы нужны для подключения к компу
4 SYNC Composite Sync. Input (Negative 1.0Vp-p 75) Input Note 2
5 R Video Input R (0.7Vp-p 75) Input
6 G Video Input G (0.7Vp-p 75) Input
7 B Video Input B (0.7Vp-p 75) Input
8 VSS Ground (0V) -
Re: Подключение Штатного монитора на любом автомобиле.
А со стороны тюнера VGND просто на землю кидать......???
Re: Подключение Штатного монитора на любом автомобиле.
Re: Подключение Штатного монитора на любом автомобиле.
т.е просто экран от кабеля в котором RGB и Sync подключить к VGND. Правильно?
Re: Подключение Штатного монитора на любом автомобиле.
Подключить к VGA разьему как на схеме и все
Re: Подключение Штатного монитора на любом автомобиле.
Подключил штатный монитор в альтеззе. Картинка стабильная, но...
сверху вниз бегает горизонтальная слабо видимая полоса. При увеличении частоты постепенно останавливается и начинает бегать снизу вверх, т.е. в обратную сторону. При нагрузке процессора полос становится больше, выглядит как помехи карты. Плата Zotac 630 i
Что это и как от этого избавиться? Может Chip в курсе?
Re: Подключение Штатного монитора на любом автомобиле.
похоже с землями плясать надо
какой длинны VGA кабель, что за кабель, откуда куда где проложен?
Re: Подключение Штатного монитора на любом автомобиле.
Цитата:
Сообщение от
sLICK
Подключил штатный монитор в альтеззе. Картинка стабильная, но...
сверху вниз бегает горизонтальная слабо видимая полоса. При увеличении частоты постепенно останавливается и начинает бегать снизу вверх, т.е. в обратную сторону. При нагрузке процессора полос становится больше, выглядит как помехи карты. Плата Zotac 630 i
Что это и как от этого избавиться? Может Chip в курсе?
Питание компа фильтровать
