Фоновая подсветка телевизора Ambilight

Огромное спасибо за помощь SBorovkov

PHP код:

---

#define TCNT2_Const 250 //256-9
#define BrightnessSize 24 //число каналов

unsigned long blank=0; //таймер простоя

uint8_t volatile PWM_Counter=0;
uint8_t Brightness[BrightnessSize];

void setup()
{
          pinMode(10, OUTPUT);   //SS SPI вывод для управления защелкой
        pinMode(11, OUTPUT);    // SPI DATA
        pinMode(13, OUTPUT);   // SPI Clock
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        digitalWrite(13,LOW);
        SPSR = (1<<SPI2X);       // SPI set clock rate fck/2
        SPCR = (1<<SPE)|(1<<MSTR); // Enable SPI, Master

    for (int i=0;i<BrightnessSize;i++) //обнулить массив
    {
        Brightness[i]=0;
    }

        Serial.begin(115200);

    TIMSK2 &= ~(1<<TOIE2); //разрешения прерывания по переполнению таймера/счетчика Т2
    TCCR2A &= ~((1<<WGM21) | (1<<WGM20));// Режим работы таймера/счетчика
    TCCR2B &= ~(1<<WGM22);// Режим работы таймера/счетчика
    TCCR2B |= (1<<CS22); //установка предделителя 64
    ASSR &= ~(1<<AS2);  //Выбор источника синхронизации таймера если AS2=0 от системного генератора
    TCNT2 = TCNT2_Const; //  16000000/256/100/64=8 tcnt2=256-8=248.
    TIMSK2 |= (1<<TOIE2);//Разрешение прерывания по переполнению Т2.
    sei();
}

void loop()
{
  if (Serial.available() > BrightnessSize)
  {
      if (Serial.read() == 255)  //проверка прификса
        {
            for (int i = 0; i < BrightnessSize; i++)
             {
               Brightness[i] = Serial.read();  // прочитать данные о цветах из порта в массив
             }
             blank=0;
        }
  } else {
           if(blank>100000) { blank=0; for (byte i = 0; i < BrightnessSize; i++)  Brightness[i] = 15;}
          blank++;
         }
}

SIGNAL(TIMER2_OVF_vect)
{
uint8_t PWM_Counter_v=PWM_Counter; // поскольку PWM_Counter объявлена как valotile, обращение к ней - всегда обращение в память. Поэтому создаем локальную копию, она будет храниться в регистре.
TCNT2 = TCNT2_Const;
uint8_t i = 0;

uint8_t byte_shift;
uint8_t nbit; // делаем переменную для хранения сдвинутого бита, чтобы у компилятора не возникало желания каждый раз в цикле сдвигать 1 на bt бит влево

byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI

    PORTB |= (1<<PIN2); //формируем положительный импульс защелки
        PWM_Counter++;
        while(!(SPSR & (1<<SPIF)));   // Ожидание завершения передачи данных
    PORTB &= ~(1<<PIN2);
}


---

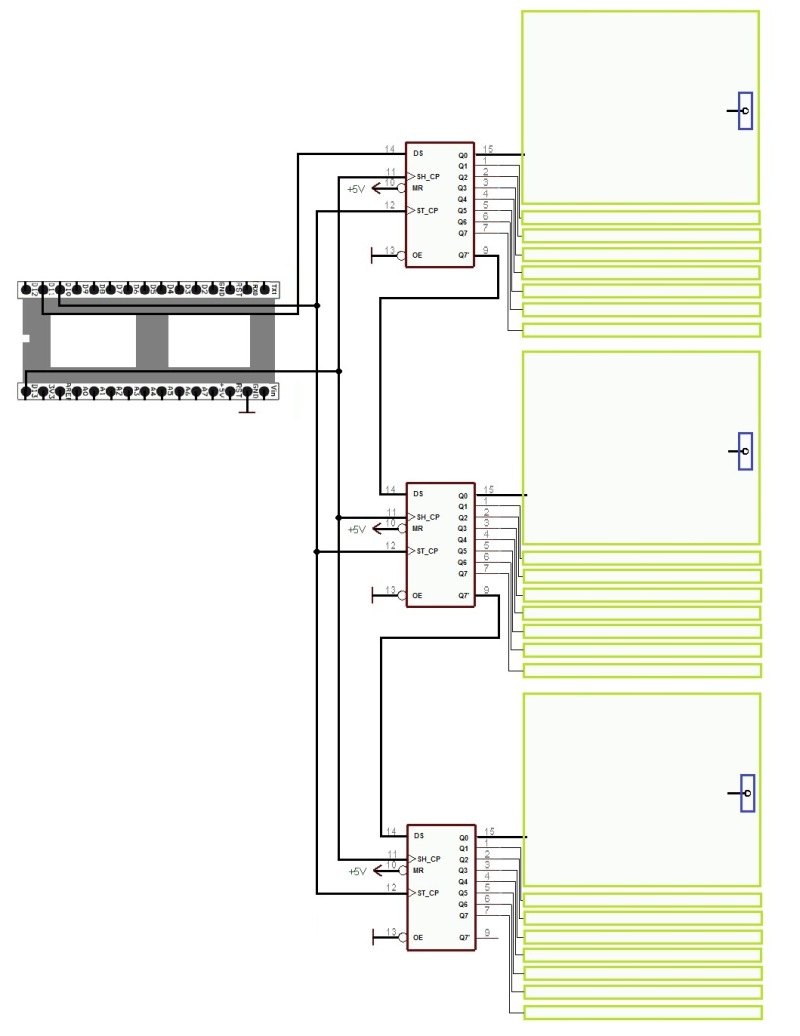

схема
Вложение 10521

Распределение зон
Вложение 10520

[QUOTE=Chip;74534]Огромное спасибо за помощь SBorovkov

PHP код:

---

#define TCNT2_Const 250 //256-9
#define BrightnessSize 24 //число каналов

unsigned long blank=0; //таймер простоя

uint8_t volatile PWM_Counter=0;
uint8_t Brightness[BrightnessSize];

void setup()
{
          pinMode(10, OUTPUT);   //SS SPI вывод для управления защелкой
        pinMode(11, OUTPUT);    // SPI DATA
        pinMode(13, OUTPUT);   // SPI Clock
        digitalWrite(10,LOW);
        digitalWrite(11,LOW);
        digitalWrite(13,LOW);
        SPSR = (1<<SPI2X);       // SPI set clock rate fck/2
        SPCR = (1<<SPE)|(1<<MSTR); // Enable SPI, Master

    for (int i=0;i<BrightnessSize;i++) //обнулить массив
    {
        Brightness[i]=0;
    }

        Serial.begin(115200);

    TIMSK2 &= ~(1<<TOIE2); //разрешения прерывания по переполнению таймера/счетчика Т2
    TCCR2A &= ~((1<<WGM21) | (1<<WGM20));// Режим работы таймера/счетчика
    TCCR2B &= ~(1<<WGM22);// Режим работы таймера/счетчика
    TCCR2B |= (1<<CS22); //установка предделителя 64
    ASSR &= ~(1<<AS2);  //Выбор источника синхронизации таймера если AS2=0 от системного генератора
    TCNT2 = TCNT2_Const; //  16000000/256/100/64=8 tcnt2=256-8=248.
    TIMSK2 |= (1<<TOIE2);//Разрешение прерывания по переполнению Т2.
    sei();
}

void loop()
{
  if (Serial.available() > BrightnessSize)
  {
      if (Serial.read() == 255)  //проверка прификса
        {
            for (int i = 0; i < BrightnessSize; i++)
             {
               Brightness[i] = Serial.read();  // прочитать данные о цветах из порта в массив
             }
             blank=0;
        }
  } else {
           if(blank>100000) { blank=0; for (byte i = 0; i < BrightnessSize; i++)  Brightness[i] = 15;}
          blank++;
         }
}

SIGNAL(TIMER2_OVF_vect)
{
uint8_t PWM_Counter_v=PWM_Counter; // поскольку PWM_Counter объявлена как valotile, обращение к ней - всегда обращение в память. Поэтому создаем локальную копию, она будет храниться в регистре.
TCNT2 = TCNT2_Const;
uint8_t i = 0;

uint8_t byte_shift;
uint8_t nbit; // делаем переменную для хранения сдвинутого бита, чтобы у компилятора не возникало желания каждый раз в цикле сдвигать 1 на bt бит влево

byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI
//**************************************
byte_shift = 0;
for (uint8_t bt=0; bt<8; bt++)
  {
    if(Brightness[i]>PWM_Counter_v) byte_shift|= 1; // тут соответственно использщуем nbit
     i++;
     byte_shift = byte_shift<<1;
  }
SPDR = byte_shift; //отправляем в шину SPI

    PORTB |= (1<<PIN2); //формируем положительный импульс защелки
        PWM_Counter++;
        while(!(SPSR & (1<<SPIF)));   // Ожидание завершения передачи данных
    PORTB &= ~(1<<PIN2);
}


---

В моем повторении данного кода не загораются 3 светодиода, которые висят на Q2 каждого 74hc595. В чем может быть проблема?

Вечером проверю код

Tarko, проверь плз, остальные по отдельности загораются и гаснут корректно?

SBorovkov, еще одну штуку заметил, делаю что бы все загорелись красные, ну тупо заливаю экран в паинте красным цветом, и все зоны располагаются на красном, то сначала светодиоды горят как и положено красным, но через некоторое время загораются синие, во как, а так в остальном вроде нормально, но по крайней мере еще не заметил

попробуй в начале обработчика прерывания поставить
sei();
и сообщи о результате.

Tarko, уточни, синие вместо красных или вместе с красными?

Нужно ли ставить на выходах ключи?

Цитата:

---

Сообщение от SBorovkov

Tarko, уточни, синие вместо красных или вместе с красными?

---

именно синие вместо красных.
попробывал дописать sei(); в обработчик, ни чего хорошего не вышло, стало мерцание и загорались не те светодиоды что надо.

мерцаниепри добавлении - вполне нормально. Но не те светодиоды загораться по идее не должны бы. Подумаю вечерком.
