Стеклоподъемники с сенсорными кнопками

сейчас работаю с модулем блю туз на данный момент хочу сделать управление магнитолой с телефона скетч проще паренной репы

PHP код:

---

#include <SoftwareSerial.h>
SoftwareSerial BTSerial(11, 12); // RX, TX
char c;

int  Mute = 10;
int  Mut = 9;
int  Mu = 8;
int  M = 7;
int  U = 6;


void setup()

{
BTSerial.begin(9600);
Serial.begin(9600);


  pinMode(Mute, OUTPUT);
  pinMode(Mut, OUTPUT);
  pinMode(Mu, OUTPUT);
  pinMode(M, OUTPUT);
  pinMode(U, OUTPUT);



}



void loop()

{
   if (BTSerial.available())
   {
   c = (char)BTSerial.read();

Serial.println(c);

   if (c == '1')
   {
digitalWrite(Mute, HIGH);

delay(100);

digitalWrite(Mute, LOW);

   }

  if (c == '2')
   {
digitalWrite(Mut, HIGH);

delay(100);

digitalWrite(Mut, LOW);

   }

   if (c == '3')
   {
digitalWrite(Mu, HIGH);

delay(100);

digitalWrite(Mu, LOW);

   }

   if (c == '4')
   {
digitalWrite(M, HIGH);

delay(100);

digitalWrite(M, LOW);

   }

    if (c == '5')
   {
digitalWrite(U, HIGH);

delay(100);

digitalWrite(U, LOW);

   }
   }

}


---

только с ULN2003A есть кое какие проблемы но я их уже решил остался один вопрос мне нужно что бы контакты замыкало именно реле у меня есть реле 5-и вольтовое вопрос я могу его включать напрямую с arduino или лучше взять 12-и вольтовое и включить его с ULN2003A???
вот такое реле
Вложение 17736
или
Вложение 17737

Если Ардуино питается от USB то можно питать реле от +5в Ардуины

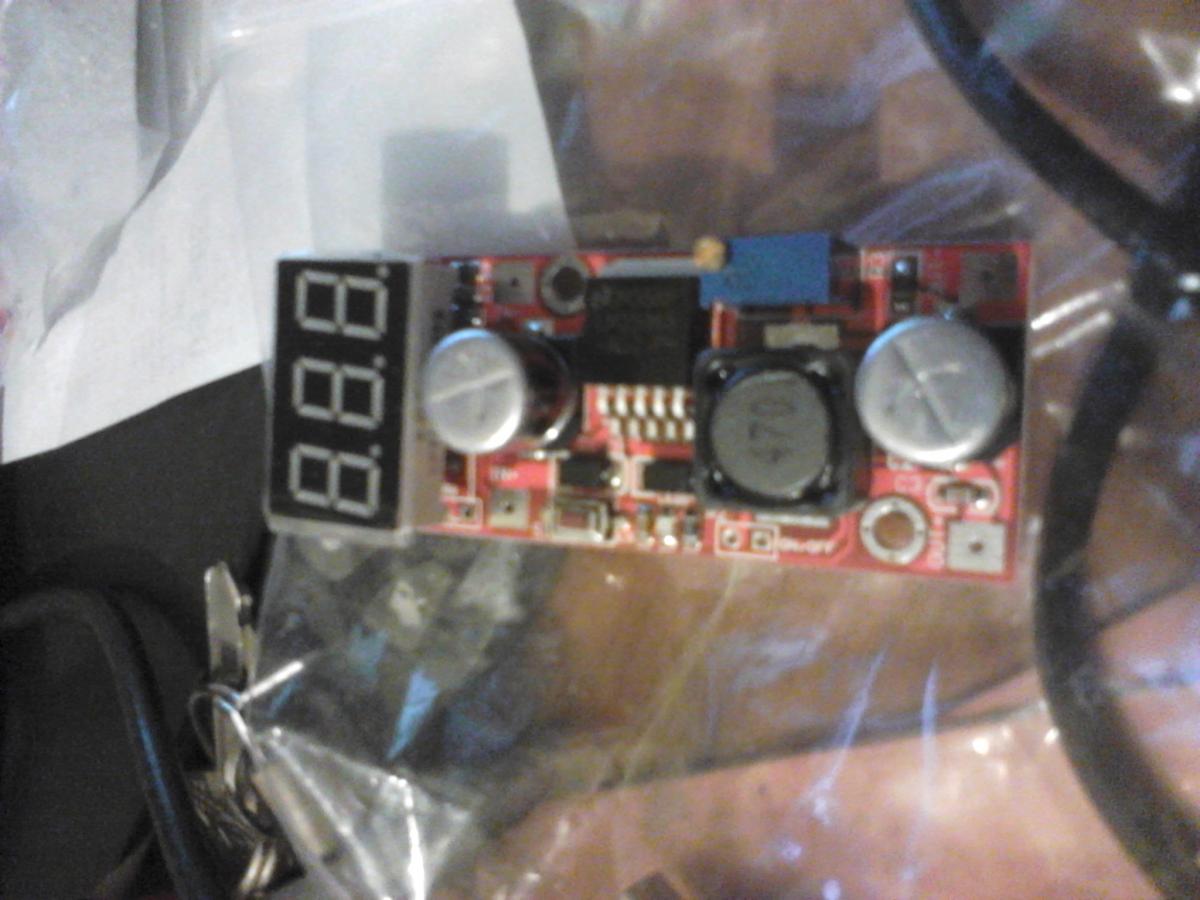

наверное я немного ни правильно поставил вопрос во первых питаться оно будет от такого стабилизатора напряжения
Вложение 17739
во вторых стоять оно будет в автомобиле и разумеется питание я планирую сделать 6 вольт как здесь
Вложение 17740

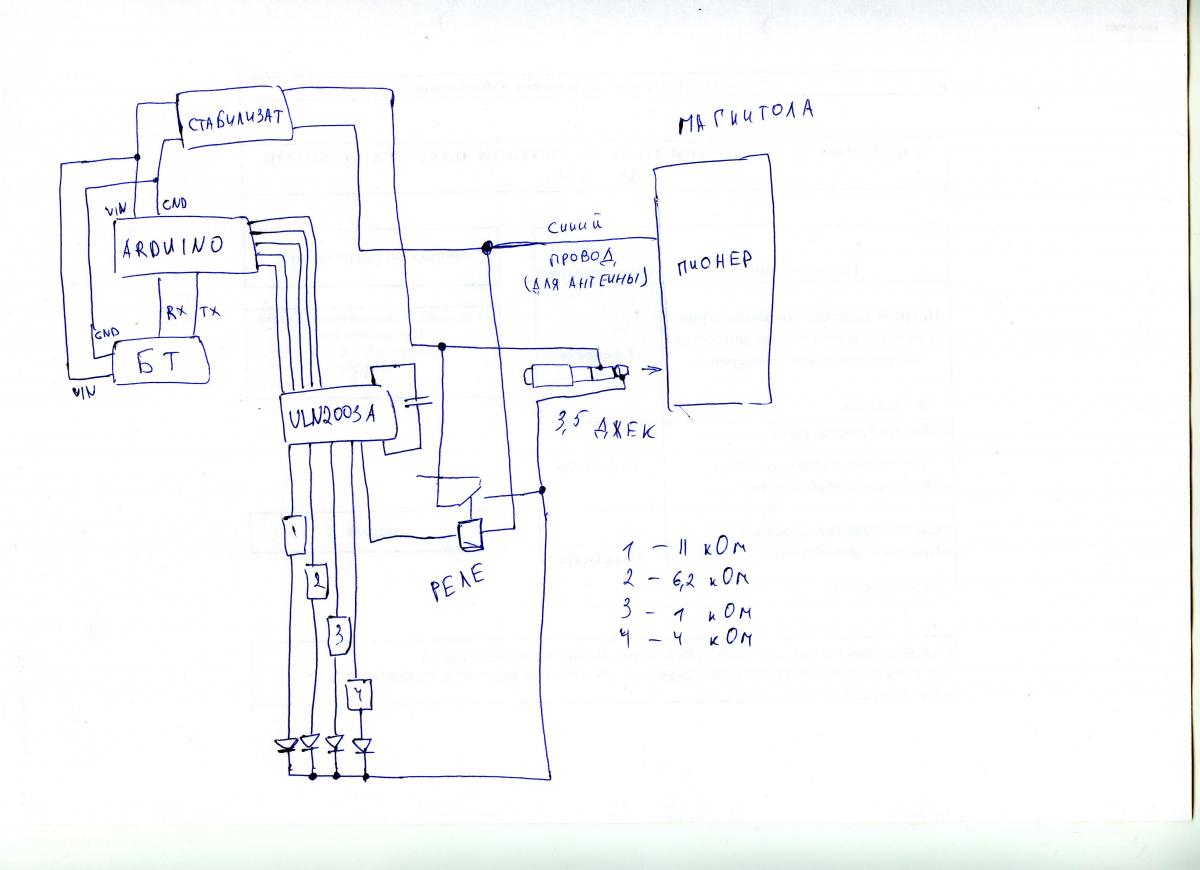

а теперь поправлюсь по вопросу так как ULN2003A имеет внутреннее сопротивление где то 2-3 кОм то 2 контакта мне придется замкнуть именно с помощью реле и вопрос либо на реле подаст 5 V arduino если можно, либо через ULN2003A (в этом случае я уже возьму 12 вольтовое реле)
Вложение 17742

К выводу ардуино нельзя подключать реле.
Можно реле подключить к ULN и запитать ее от +5в

сделаем вот так)))
Вложение 17743

Можно и так

Кто эксперементировал с БТ расскажите как сделать зажатие кнопки например на телефоне я зажал на др конце выполняется действие (включился свет) как только я убрал палец с кнопки действие прекратилось (свет выключился) есть предположение что нужно поменять терминальную программу для БТ?

Chip Есть вопрос а на iPhone есть какая нибудь программа для работы с Bluetooth если есть опыт поделитесь)))

С андроидом без проблем, а вот с яфоном дохлый номер

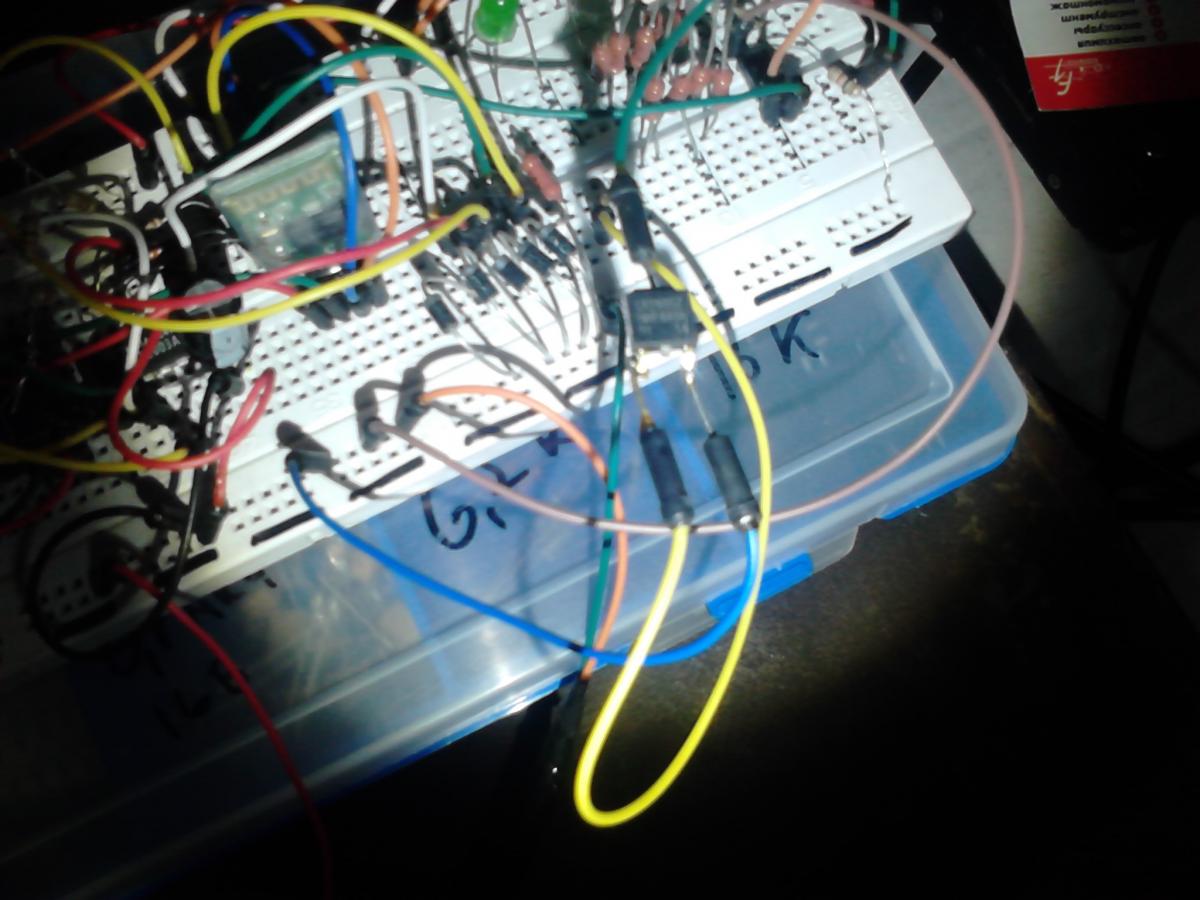

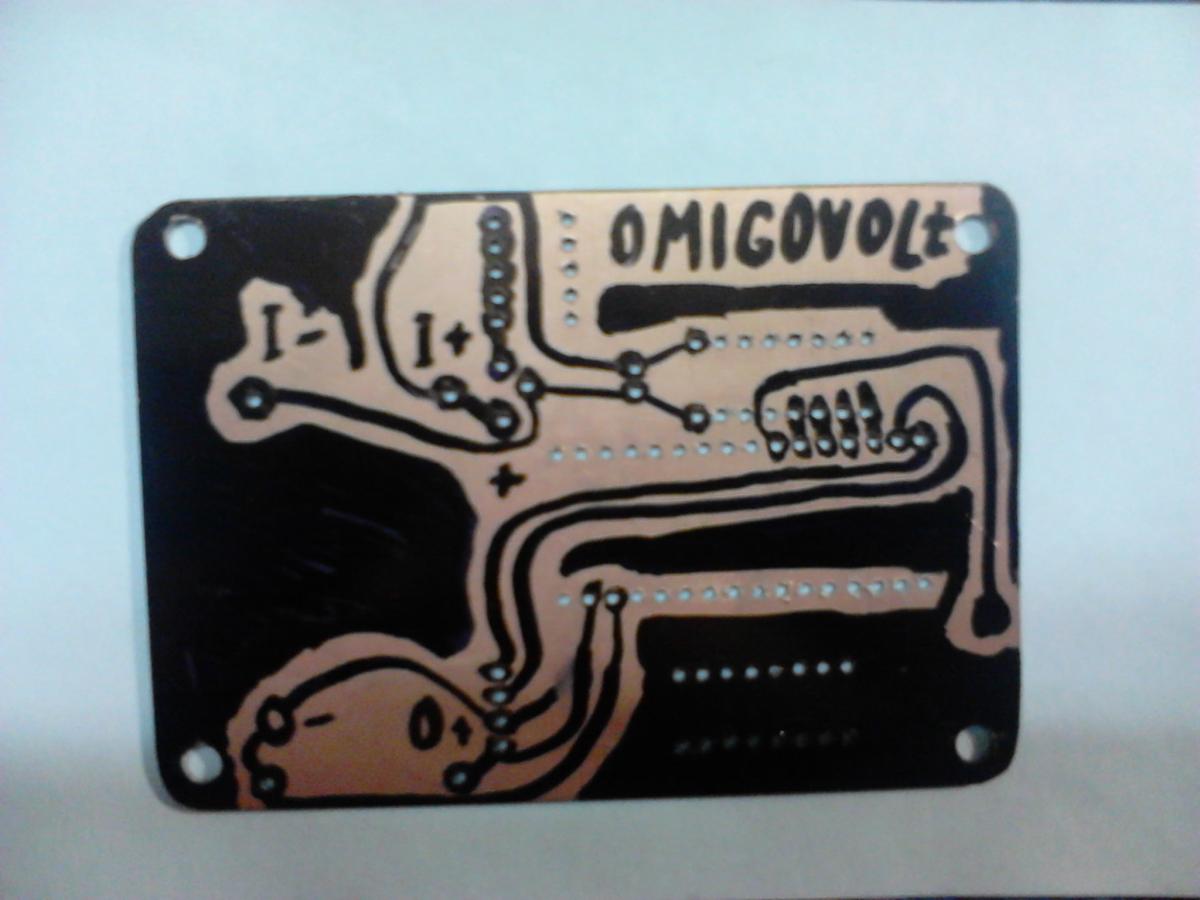

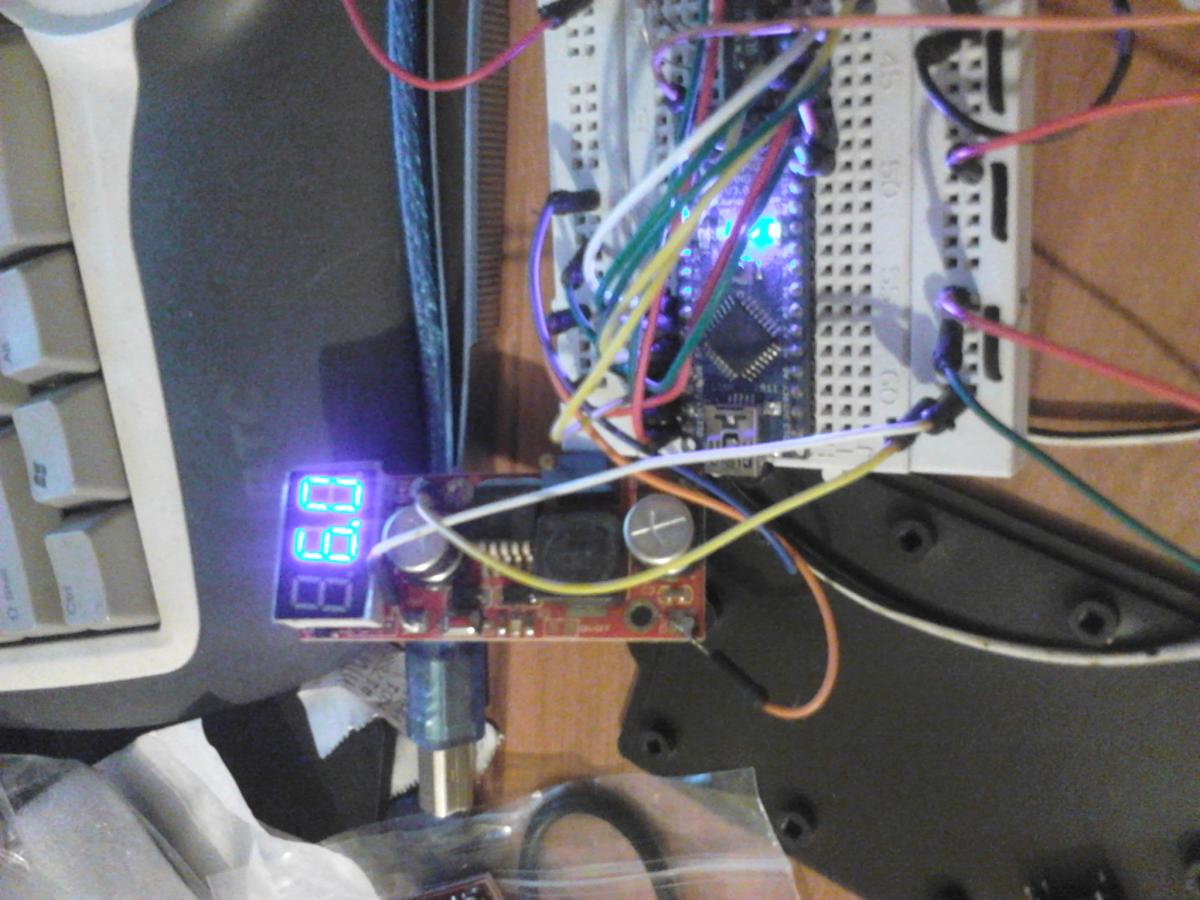

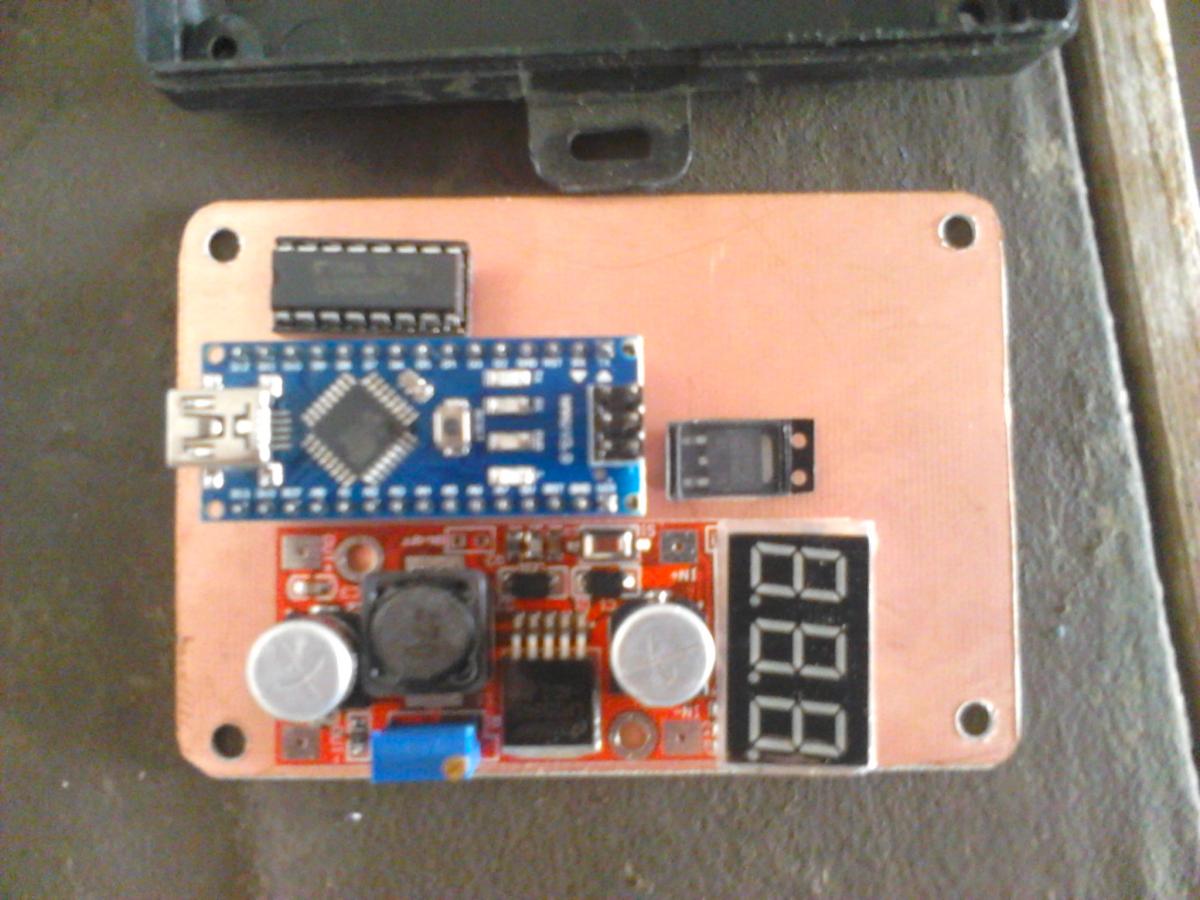

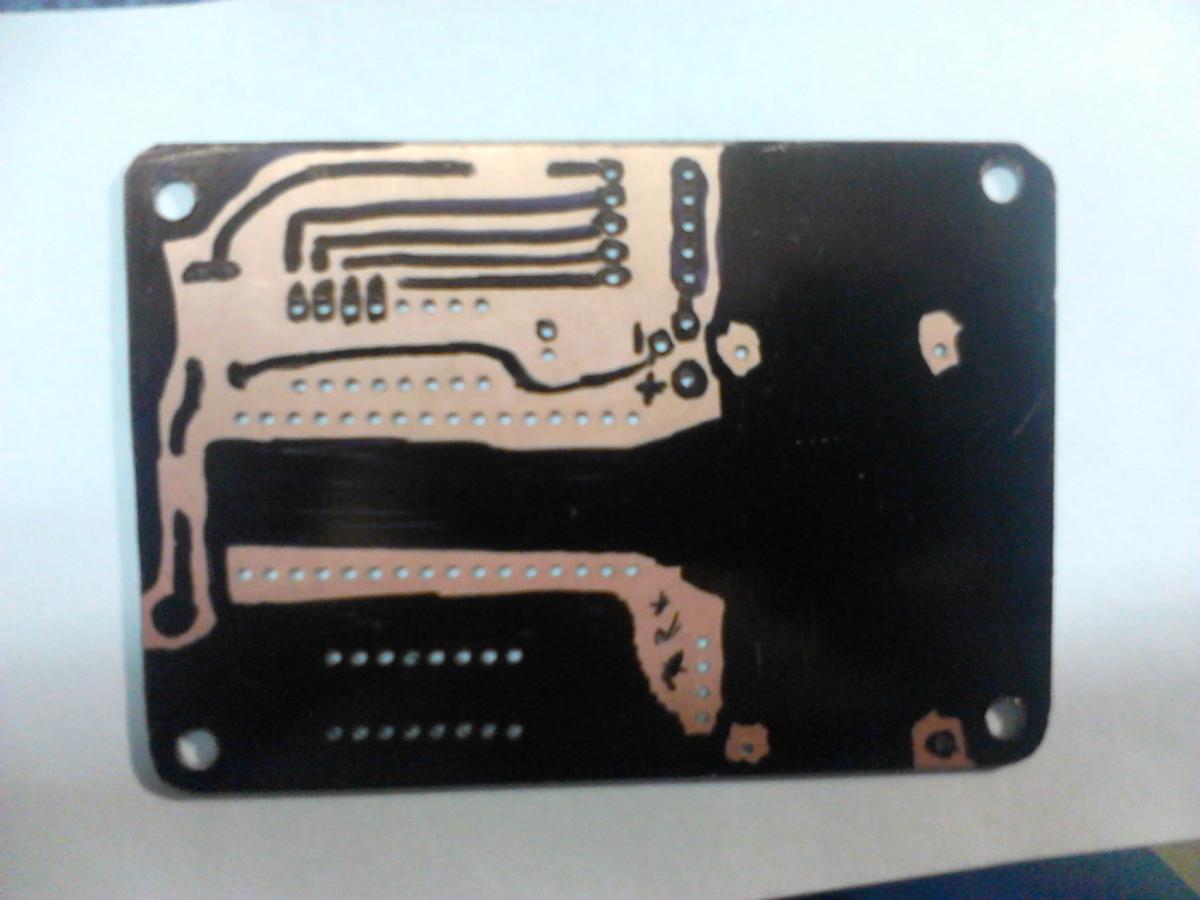

Долго ни чего не писал наконец то записал видео

http://www.youtube.com/watch?v=Q0Ala...ature=youtu.be

Вложение 17829Вложение 17830Вложение 17831Вложение 17832Вложение 17833Вложение 17834Вложение 17835Вложение 17836Вложение 17837Вложение 17839
и скетч

PHP код:

---

#include <SoftwareSerial.h>
SoftwareSerial BTSerial(11, 12); // RX, TX
char c;

int  Mute = 10;
int  Mut = 9;
int  Mu = 8;
int  M = 7;
int  U = 6;


void setup()

{
BTSerial.begin(9600);
Serial.begin(9600);


  pinMode(Mute, OUTPUT);
  pinMode(Mut, OUTPUT);
  pinMode(Mu, OUTPUT);
  pinMode(M, OUTPUT);
  pinMode(U, OUTPUT);



}



void loop()

{
   if (BTSerial.available())
   {
   c = (char)BTSerial.read();





Serial.println(c); //печатаем все что приходит c порта

   if (c == '2')  //если приходит "2" на андроиде это на русском маленькая "в"
   {
digitalWrite(Mute, HIGH); //выход включается


delay(100); //на одну десятую секунды

digitalWrite(Mute, LOW); //выход выключается

   }  // трек переключился вперед (следующий)






  if (c == '3')
   {
digitalWrite(Mut, HIGH); //громче

delay(100);

digitalWrite(Mut, LOW);

   }

   if (c == 'B')
   {
digitalWrite(Mu, HIGH); //тише

delay(100);

digitalWrite(Mu, LOW);

   }

   if (c == '=')
   {
digitalWrite(M, HIGH); //трек назад

delay(100);

digitalWrite(M, LOW);

   }

    if (c == '@')
   {
digitalWrite(U, HIGH); //переключение между рабио USB AUX

delay(100);

digitalWrite(U, LOW);

   }



    if (c == '<')
   {
digitalWrite(M, HIGH); //смотать трек на 4 с назад (зажатая клавиша трек назад на 1 секунду)

delay(1000);

digitalWrite(M, LOW);
   }

       if (c == '>')
   {
digitalWrite(Mute, HIGH); //смотать трек на 4 с вперед (зажатая клавиша трек вперед на 1 секунду)

delay(1000);

digitalWrite(Mute, LOW);
   }



   }

}


---

первый раз пытался комментировать:p
