Продолжаем
Примерка дисплея к обрезаной рамке выявила ошибку при резке, рамка оказалась меньше на чем дисплей с низу почти на миллимерт, поэтому прилось изготавливать рамку вручную, от кнопок решили от казаться и только вывести ИК приемник в дифлектор.
Заготовка под рамку была вырезана из вспененного ПВХ.
Процесс пошел :)
http://www.compcar.ru/forum/attachme...1&d=1313574075
http://www.compcar.ru/forum/attachme...1&d=1313574282
http://www.compcar.ru/forum/attachme...1&d=1313574282
Готовый к покраске вариант:
http://www.compcar.ru/forum/attachme...1&d=1313574493

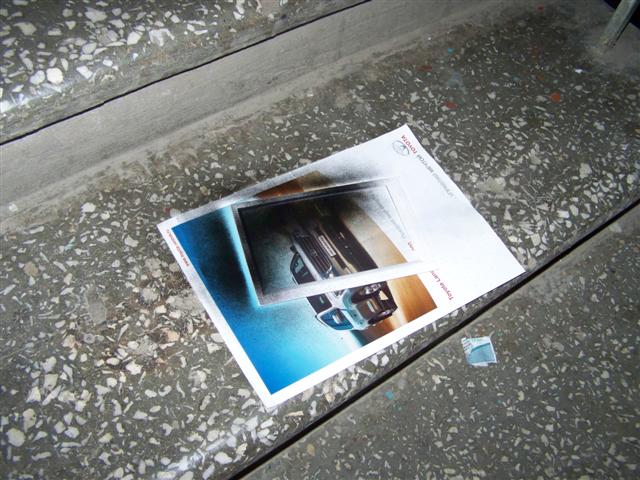

Тренировка на кусочке, получилось совсем даже неплохо
http://www.compcar.ru/forum/attachme...1&d=1313574544
Процесс покраски
http://www.compcar.ru/forum/attachme...1&d=1313574668
http://www.compcar.ru/forum/attachme...1&d=1313574668
http://www.compcar.ru/forum/attachme...1&d=1313574668
Готовая рамка
http://www.compcar.ru/forum/attachme...1&d=1313574723

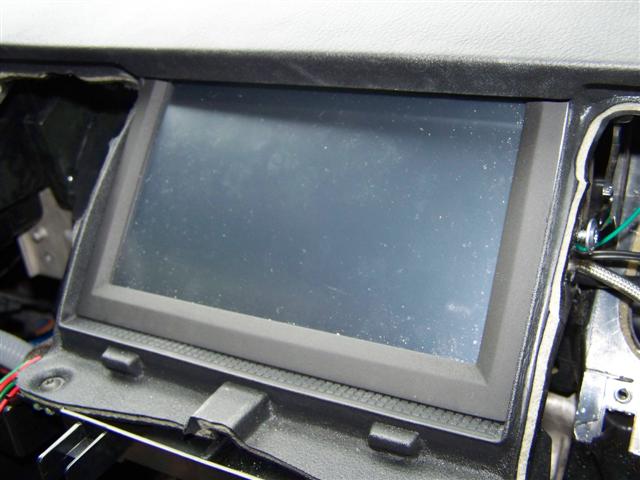

Догадайтесь где оригинал :)
http://www.compcar.ru/forum/attachme...1&d=1313574796
На сегодня все, завтра примерка и установка...
P.S. время просмотра фотографий не отражает времени реально потраченного на изготовление :cool: для справки: около 8 часов...
Погода сегодня пошла против нас, весь день дождь, поэтому полевых испытаний не прошло, будем ковыряться дома.

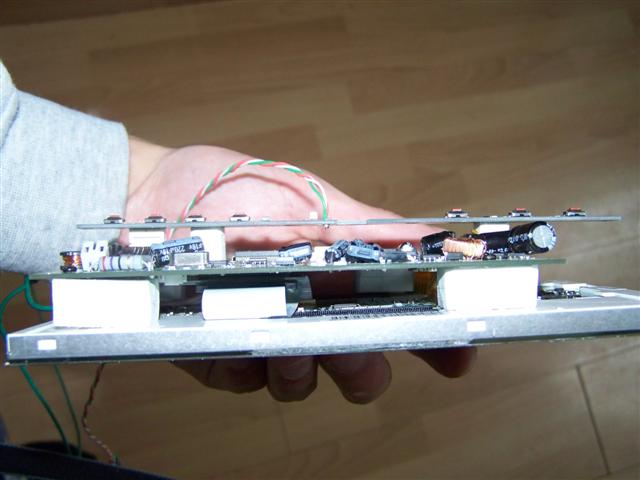

Изготовлены проставки под плату монитора. Вот такой получился бутерброд
http://www.compcar.ru/forum/attachme...1&d=1313575227
Крепежная планка
http://www.compcar.ru/forum/attachme...1&d=1313575255

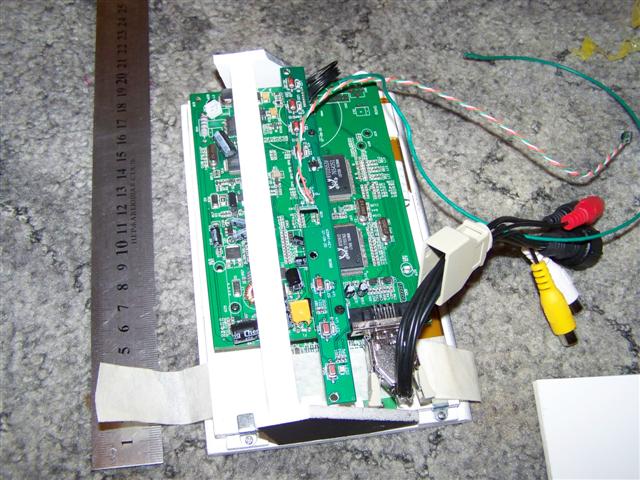

Готовый для установки монитор:
http://www.compcar.ru/forum/attachme...1&d=1313575439
Проверяем.... работает :)
http://www.compcar.ru/forum/attachme...1&d=1313575439

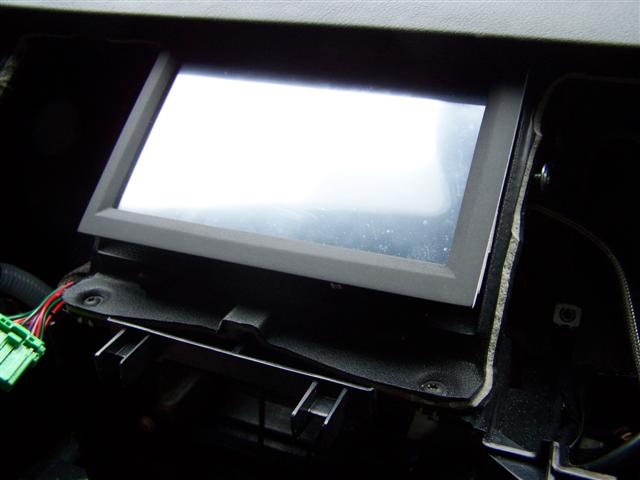

Окончательная примерка монитора
http://www.compcar.ru/forum/attachme...1&d=1313575577

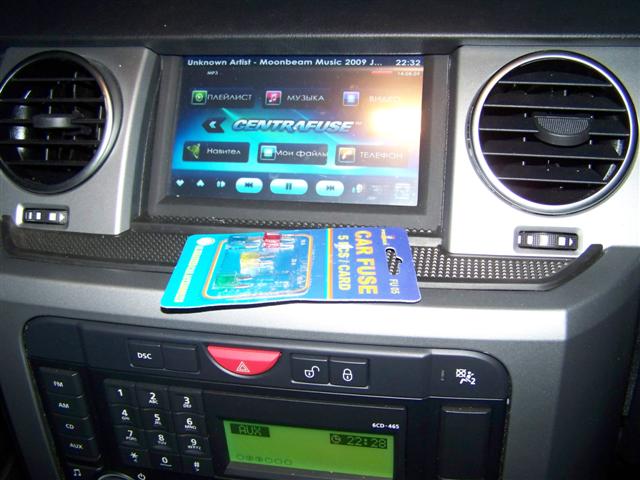

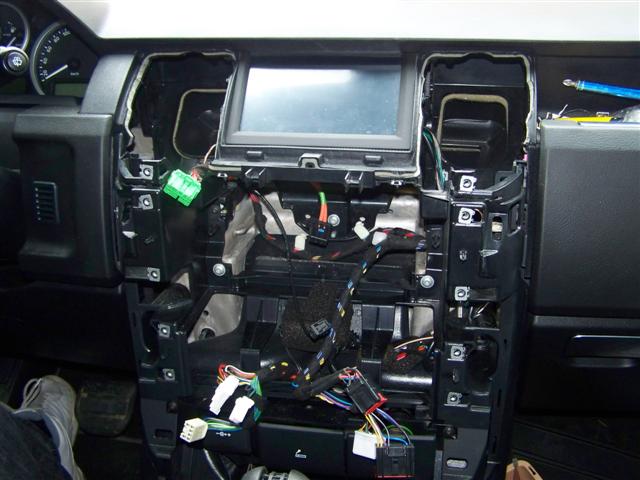

Подключили, закрепили, красотаааа....
http://www.compcar.ru/forum/attachme...1&d=1313575577
http://www.compcar.ru/forum/attachme...1&d=1313575577
http://www.compcar.ru/forum/attachme...1&d=1313575629
http://www.compcar.ru/forum/attachme...1&d=1313575672

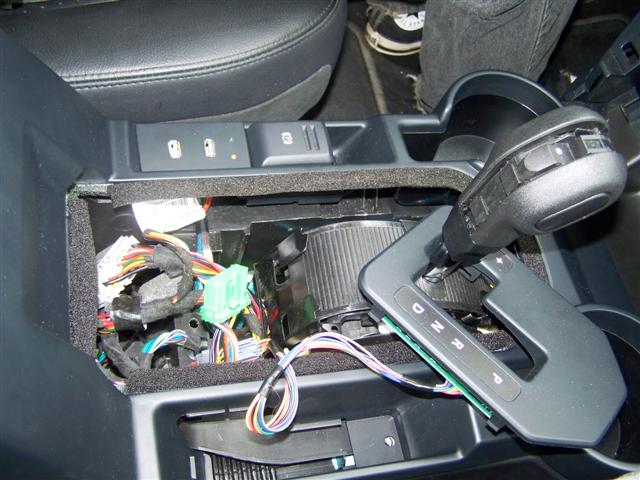

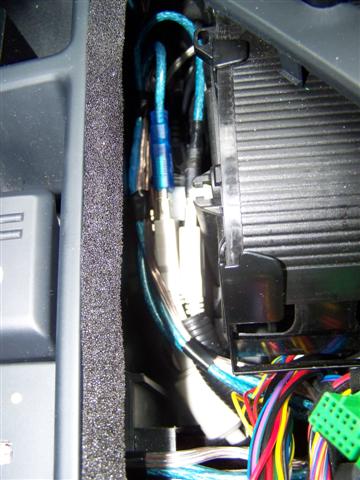

Соединяем проложенные кабели, рядом с ручнкой КПП
http://www.compcar.ru/forum/attachme...1&d=1313575808
http://www.compcar.ru/forum/attachme...1&d=1313575808
Начинаем собирать. Майфун на месте
http://www.compcar.ru/forum/attachme...1&d=1313575942
Блок управления климатом - на месте. Начинает уже выресовываться более менее приличная картина.
http://www.compcar.ru/forum/attachme...1&d=1313575942
Первые испытания с ноутбуком, УРРРААА Работает!!!
http://www.compcar.ru/forum/attachme...1&d=1313576000

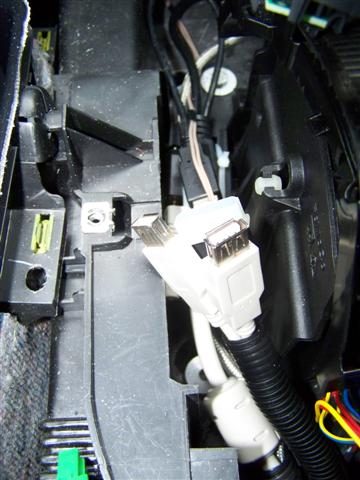

Последние штрихи, усб порты подключены и уложены на свои места.
http://www.compcar.ru/forum/attachme...1&d=1313576232
Нахлобучка с подстаканниками проклеена и поставлена на место.
http://www.compcar.ru/forum/attachme...1&d=1313576232
Ну вот все собрано и можно выдохнуть. Как приятно осознавать масштабы проделанной работы и видеть салон в первозданном виде...
http://www.compcar.ru/forum/attachme...1&d=1313576232
http://www.compcar.ru/forum/attachme...1&d=1313576369
Итого готовность проекта 70%
Можно пойти попить пивка отметить проделанную работу.....
На этом проект немного замораживается, ждем-с комплектуху :(((
Приехала комплектуха, поэтому продолжаем
Нарезка и склейка корпуса, к сожалению, проходила почти без фотографий, что есть выкладываю

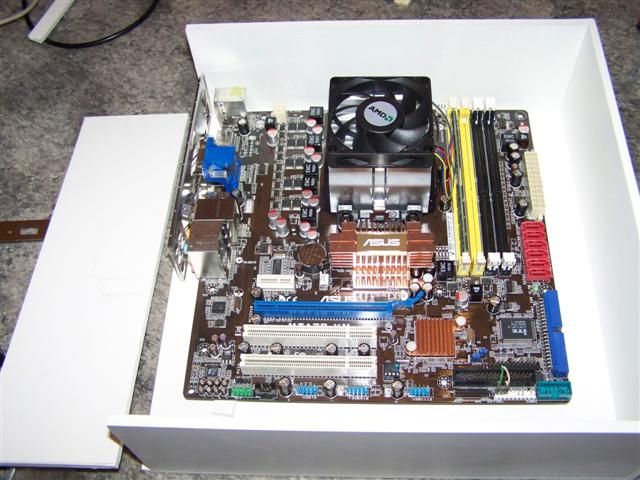

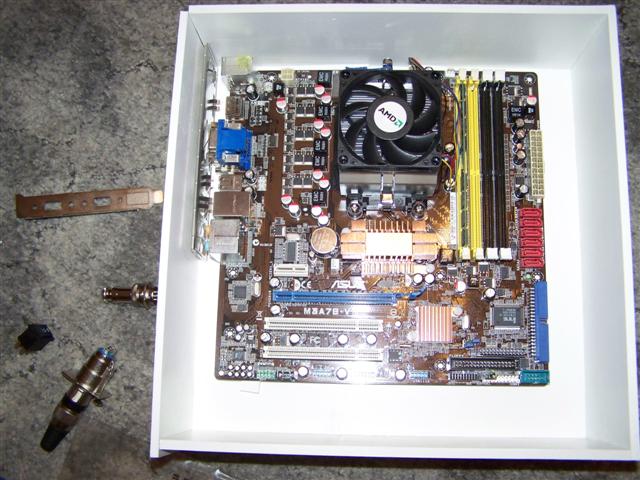

Примерка материнки
http://www.compcar.ru/forum/attachme...1&d=1313576533
http://www.compcar.ru/forum/attachme...1&d=1313576623
Вентилятор
http://www.compcar.ru/forum/attachme...1&d=1313576656
Готовый корпус
http://www.compcar.ru/forum/attachme...1&d=1313576656
http://www.compcar.ru/forum/attachme...1&d=1313576727
Верхняя крышка
http://www.compcar.ru/forum/attachme...1&d=1313576727

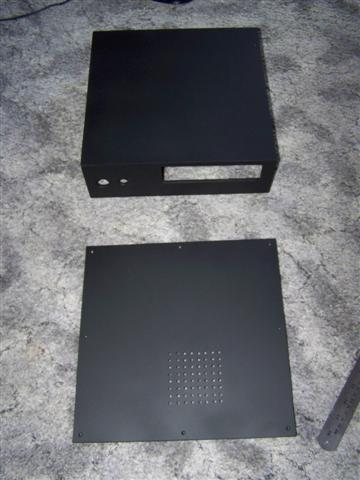

Покрашен
http://www.compcar.ru/forum/attachme...1&d=1313576775

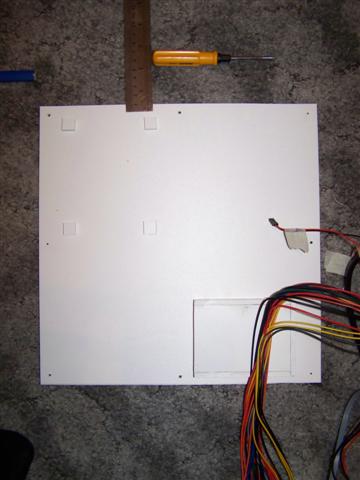

Жесткий диск и блок питания установлены на верхную крышку
http://www.compcar.ru/forum/attachme...1&d=1313576853

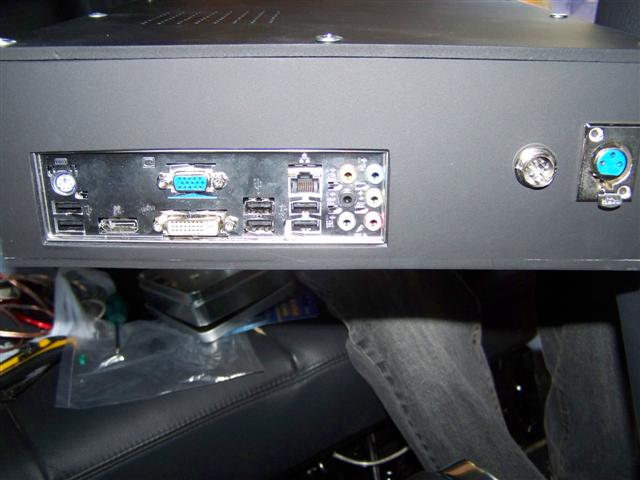

Готовый к установке компутер
http://www.compcar.ru/forum/attachme...1&d=1313576879
http://www.compcar.ru/forum/attachme...1&d=1313576879
http://www.compcar.ru/forum/attachme...1&d=1313576879
Жить он будет под заднем сиденьем, под центральной его частью
http://www.compcar.ru/forum/attachme...1&d=1313577156

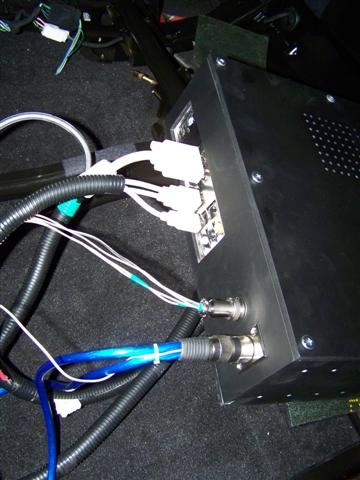

Подключем, засовываем.
http://www.compcar.ru/forum/attachme...1&d=1313577156
http://www.compcar.ru/forum/attachme...1&d=1313577156
Стоит родной, как пологается
http://www.compcar.ru/forum/attachme...1&d=1313577168
Включаем, смотрим, работает
http://www.compcar.ru/forum/attachme...1&d=1313577303
http://www.compcar.ru/forum/attachme...1&d=1313577303
Вот, сопсно и все. Спасибо всем, кто уделил внимание. Надеюсь данная тема будет кому то интереса ;)
Бомба, молодец, такой проект осилить одному, столько информации переварить... Все решил буду начинать с малого куплю и поставлю монитор, может не так все профессионально получится как у вас но буду стараться.
whitefoot а проводку кидал через центральный тонель или по боковой кабельной шахте? вот думаю куда системник сунуть ... сзади столько проводов скапливается в тоже время системник никуда спереди не лезет. уже думаю не вернуть ли назад системную плату от Fundi G7 она размером с плату контролёра монитора всего , за ним и помещается...
Провода питания шли с водительской стороны по порогу, сигнальные, усб и другие по центральному
Кстати если кто системник сзади ставить планирует там есть неплохая мощная шина питания прицепа (30А если память не изменяет) по левому борту внутри возле проводов блока фары , там имеется розетка даже подвешенная. Имеет постоянное питание без прерывания от ключа зажигания, что необходимо для блоков питания M2-ITX к примеру. Предохранитель в щитке как и все под бардачком, с маркировкой прицеп.
Можно использовать и для питания мощных усилителей
