А есть возможность заказать комплект венатор полностью? Только вот скетч нужно будет переписать под блок управления двигателем (Aem Ems), он отдает все данные работы двигателя (обороты, температуру, давление турбины, импульс форсунок и тд ) через rs233. Протокол известен.
Приборка выглядит вот так, возможно ли найти такой широкий монитор?
http://carphotos.cardomain.com/ride_...0017_large.jpg
Нужен проект под ключ. Стоимость в личку скиньте, если интересно предложение.

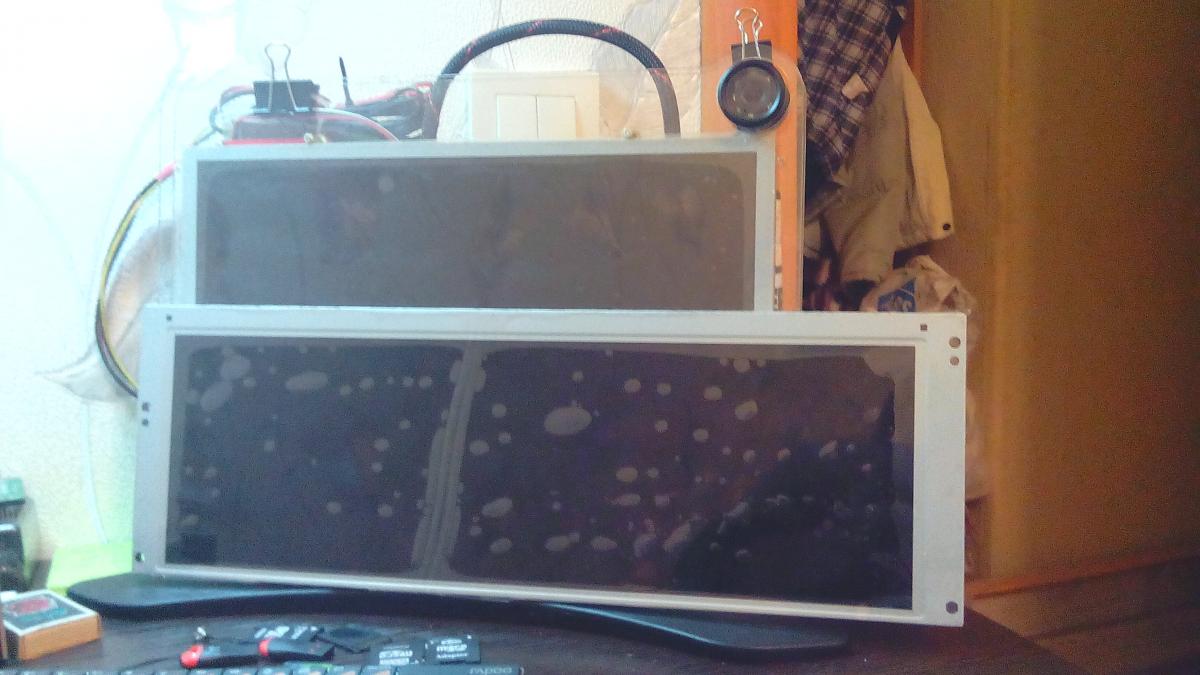

С протоколом Vems работаем, можно и AEM попробовать. По матрицам пока два варианта по более менее нормальной цене. Размер верхней матрицы в начале темы и вторая матрица побольше по ширине. Нужно разбирать и мерить.
Вложение 18450Вложение 18449
йопырст... про вторую матрицу можно подробнее?
лююдиии
Есть относительно современная машина с CAN шиной и многими ништяками. Отсюда хотелось бы заняться скрещиванием всего этого в кучку. С железом и его прошивкой совладаю, а вот софт хотелось бы существенно доделать.
Если в состоянии прочитать и расшифровать CAN, то все возможно
СAN уже читаю, часть сообщений уже отловлена и обрабатывается в своих костылях. Отсюда интересует вопрос цены за софт самой приборки
Здравствуйте меня интересует программа в которой была выполнена разводка печатной платы. А точнее место где сделан переходной разъем под Arduino Mega 2560.
Вложение 18472
На фотографии этот фрагмент выделен красным прямоугольником. Можно пожалуйста название программы и файл где есть данный отрезок или вся плата.
Плата сделана в Sprint-Layout_6. Срисовано с исходника в Eagle, выложенного на офф сайте ардуины
На оф сайте Ардуино, качаешь референс дизайн меги2560, программа CadSoft EAGLE.
п.с. не успел блин)))))
Отлично вот я и хотел в Sprint-Layout_6 если у вас сохранился файл можно прикрепить архивчик в сообщении? ))))
А как на счет самому попробовать? Работы 20 минут с кофейком)))) Шаблон подложил и рисуешь)))) Макрос для спринтаВложение 18473
Эта плата сделана в заводских условиях. В домашних условиях ее изготовить практически не реально, даже часть, которую вы указали. Поэтому проще воспользоваться выложенными схемами и нарисовать под себяЦитата:
Сообщение от Omigovolt
Здравствуйте. Подскажите пожалуйста.
Плату спаял, venator_8_1 запустил напрямую через ардуиновский ком порт, все работает. А вот venator III win как запустить? Без использования wifi - напрямую с ком порта?
Добрый день.
Подскажите плиз вернее расшифруйте строку которую шлет ардуина она выглядит так
0,0,435,413,385,401,401,0,0,415,407,420,420,409,40 7,411,427,10111011101111000010000100001:
Что означают каждые данные?
Для чего мне это нужно, хочу подцепить к ардуине ODB2 ELM327 для тестирования но он передает реальные данные вот мне нужно их преобразовать в такой вид который воспримем Venator.
Это намного проще чем врезаться в проводку авто, и тем более для тестирования.
Далее вопрос можно как то ардуину подцепить не по wifi а по usb может эмуляторы портов есть какие? а то пробовал через роутер на openwrt и ser2net работает секунд 5-10 и отваливается порт ((( а заказывать HLK-RM04 для теста просто не хочется((( в шапке указано COM over USB но как пользоваться через usb не нашёл в теме(( в особенности на андройде интересует
скорость,Цитата:
Сообщение от avgaz
обороты,
напряжение,
топливо,
температура,
аналог,
....
аналог,
массив цифровых входов:
по УСБ к Андроиду можно подключиться через промежуточный сервер TCP_SerPort_auto, ищите в теме ссылку на скачивание.
Третий раз по кругу читаю всю тему. ((Цитата:
Сообщение от Oris
В serproxy ставлю свой ком, в скетче в строке зажигания вручную ставлю "1" ( впрочем и питание подавал ) никакой реакции. Данные с меги идут ( в мониторе порта ). В настройках venator 3 win какое значение ip должно быть.. Кроме serproxy нужно еще чтонибудь?
Win7-64
Вложение 18510
127.0.0.1 в 3-й версии другой формат строки, соответственно скетч тоже другой
Запустилось, дело в 127.0.0.1. По умолчанию другие цифры были
Почему я этого нигде не прочитал.....
так serproxy кроме этого айпи с другими не работает ))))
Нет в теме этой проги в теме, может кто и выкладывал но видимо уже удалили.Цитата:
Сообщение от Frud
так же не получается и на винде по usb запустить через serproxy
Делаю так правлю конфиг, точнее указываю comm_ports=2 ардуина висит на com2 далее запускаю serproxy в проге надпись Waiting for clients и более не чего не происходит, запускаю венатор в настройках указываю 127.0.0.1 но опять не чего не происходит (((
Как всё таки запустить с USB?
comm_ports=2 это количество портов, номер порта указывается в serial_device1=COM2Цитата:
Сообщение от avgaz
А как происходит расчет к примеру напряжения?Цитата:
Сообщение от Frud
Если я ставлю значение 900 то показывает 12.3V
а топливо 300 то показывает 34л
Прога лежала в архиве с андроид версией. Поскольку большинство отказалось от применения этой прокладки в пользу LAN и WiFi, потери её никто не заметилЦитата:
Сообщение от avgaz
Порядок работы.
1.Установите пакет
2.Выключите планшет
3.Подключите свое устройство
4.Включите планшет
5.Дождитесь полной загрузки и запустите мою программу
Должно вылезти окно запрос разрешения, нажмите два раза(чтоб не перезагружать программу)
Далее вылезает окно (где не должно быть слова REALTEK)
и моя программа перейдет на окно HOME (чтоб не видно было)
6.Запускайте свою программу.
Вложение 18511
На напряжении если поставить 1023 - покажет 15VЦитата:
Сообщение от avgaz
Бак корректируется в настройках программы в зависимости от уровня, выдаваемого Вашим датчиком
А где в venator III win настройки калибровки бака и температуры ??? как например в версии 8_1
Во первых, забудьте "версии 8_1". Умерла, так умерла. настройки аналогов по тапу на их цифровое значение
P.S. Добавлю, кстати, версия III тоже по сути умерла, все, у кого коммерческая версия-получили обновления, скоро на форуме тоже появится.
Дак вот я и спрашиваю по какой формуле это рассчитывается, то есть например с ODB приходит значение 14.4V по какой формуле его перевести в формат понятный панели, по температуре так же?Цитата:
Сообщение от bfom

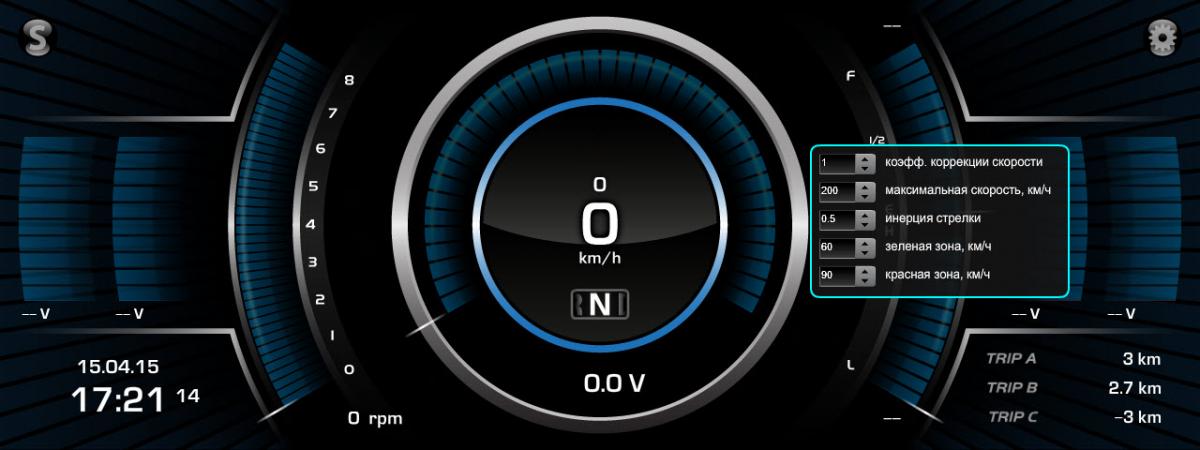

так же пожелание вывести подсветку приборов тахометра и спидометра в настройку, что бы можно было самому задавать значение. Например при оборотах 2500 загорается зеленый при 3500 красный со скоростью так же, это удобно будет например сделать для оптимального переключения передачи, у многих оно разное, как бы будет напоминание заданных пределов.
Еще хорошо бы сделать, типа БК на расход топлива как на суточный пробег сейчас, а через скетч пусть каждый сам рассчитывает эти данные.
К примеру сделать некую кнопку по нажатию на которую меняются данные о пробеге на данные о расходе.
Я то же не нашёл этого.Цитата:
Сообщение от Oris
А в демоверсии доступны эти калибровки? Не могу обнаружить
Настройки все есть и выполняются на скине модерн, вы демку пускать пробовали вообще? Об этом писалось в теме. Про БК с расходом тоже не однократно писалось, читайте.Цитата:
Сообщение от avgaz
Единственное, что в версии на форуме не работает настройка топлива. Выложена несколько корявая.
Вложение 18512Вложение 18513
По напряжению, аналоговый вход имеет данные вида 0-1023, что соответствует 0-15V
Спасибо. Разобрались. Только в скине модерн целиться пришлось не в цифру литров а чуть ниже. Это и вызвало замешательство. Думал ограничение демоверсии прошу прощение за нубские вопросы. Когда тему читаешь сразу всю - сложно запоминать всё.
А какие изменения в самой новой коммерческой версии?
Изменен внешний вид, доработан код, добавлено переключение языков и 2 разрешения для работы на планшете и предлагаемом мониторе.
Вид стрелки и оси меняется по тапу на них и запоминается
Машинки на кренах тоже меняются по тапу и запоминаются. Веха, Мираж, Хаммер, Вольво (возможно индивидуальное рисование машинок)
Заставка тоже меняется по тапу и запоминается, пока 2 варианта. Венатор и ВиКросс Венатор
Все лампы лампы, кроме поворотов, габаритов, дальнего и противотуманок тоже меняются по тапу, 29 вариантов
Для планшетов будет доступна версия "халявщик".
Вложение 18514
подскажите, а где venator III win сохраняет свои настройки, перестала запускаться, на нажатие на кнопку настроек не реагирует, переустановка приложения не помогает, пробовал реестр вычищать - без результативно. Установил на другой комп, все ок.. НЕ хочется систему переустанавливать :(
Попробуйте переустановить-обновить Adobe AIRЦитата:
Сообщение от Oris
Пробовал. Не помогло. Пробовал восстановление системы из архивной точки. Полтергейст
Встречалось такое однажды у кого то из пользователей, как решилось не помню, но систему не переустанавливали.
Удалить папку "C:\Users\User\AppData\Roaming\venator III win" и переустановить.Цитата:
Сообщение от Oris
Помогло!!!!
Удалил папку. Переустановил венатор.
а сейчас есть какая-то возможность работать с панелью не по WiFi и не по эзэрнету? USB или еще как то.. не блютус
имею ввиду на Android
Так же как и раньше, через костыль в виде TCP_SerPort_autoЦитата:
Сообщение от (vS)
