Toyota Vitz 2001

Цитата:

---

Сообщение от Nikitos_111

вот моя паспиновка разъема:
Вложение 3688
Но вот в чем проблемка, какой из 2 желтых пинов синхра???
На одном начинает немного рябить внизу экрана, а на другом, просто все пропадает, звук исчезает и на экране чернота, и еще щелчек слышно!
Я так понимаю синхра там где рябит???
Перед этим пином как раз когденсатор стоит только немного побольще чем на RGB.

---

Все верно синхра там где рябить начинает.
Да и по логике RGBsync вместе жить должны в одной куче :)

Думал как бы мне вживить в кабель VGA вход, и придумал! Посоветуйте. Решил разрезать кабель припаятся к 25 pin гнезду и разъему, между ними сделать коробочку в которой будет VGA вход, а внутри каробочки будет стоять контроллер.

контроллер лучше на плате расположить, он маленький по габаритам

насколько я помню, разъем угловой... не советовал бы я его разбирать...
делай коробочку сантиметрах в 15ти от монитора на кабеле

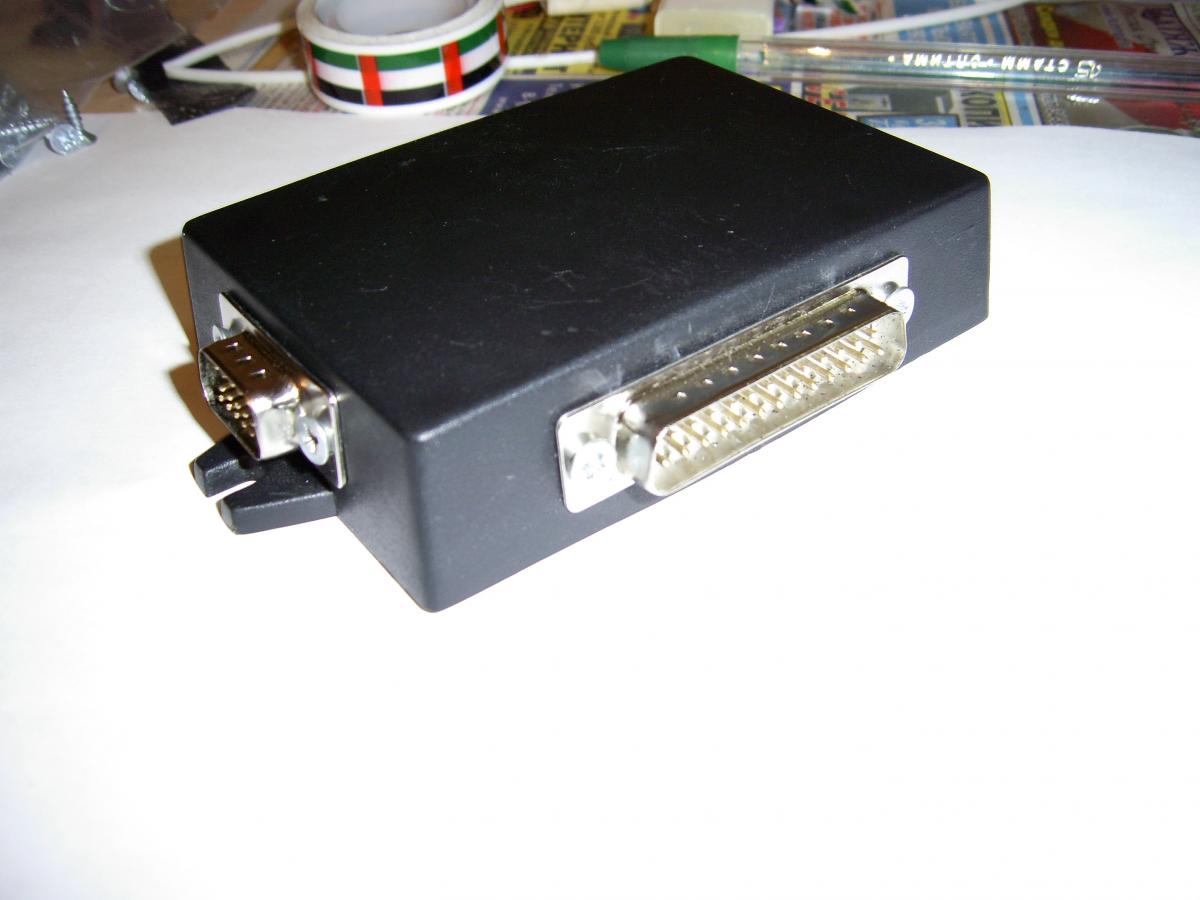

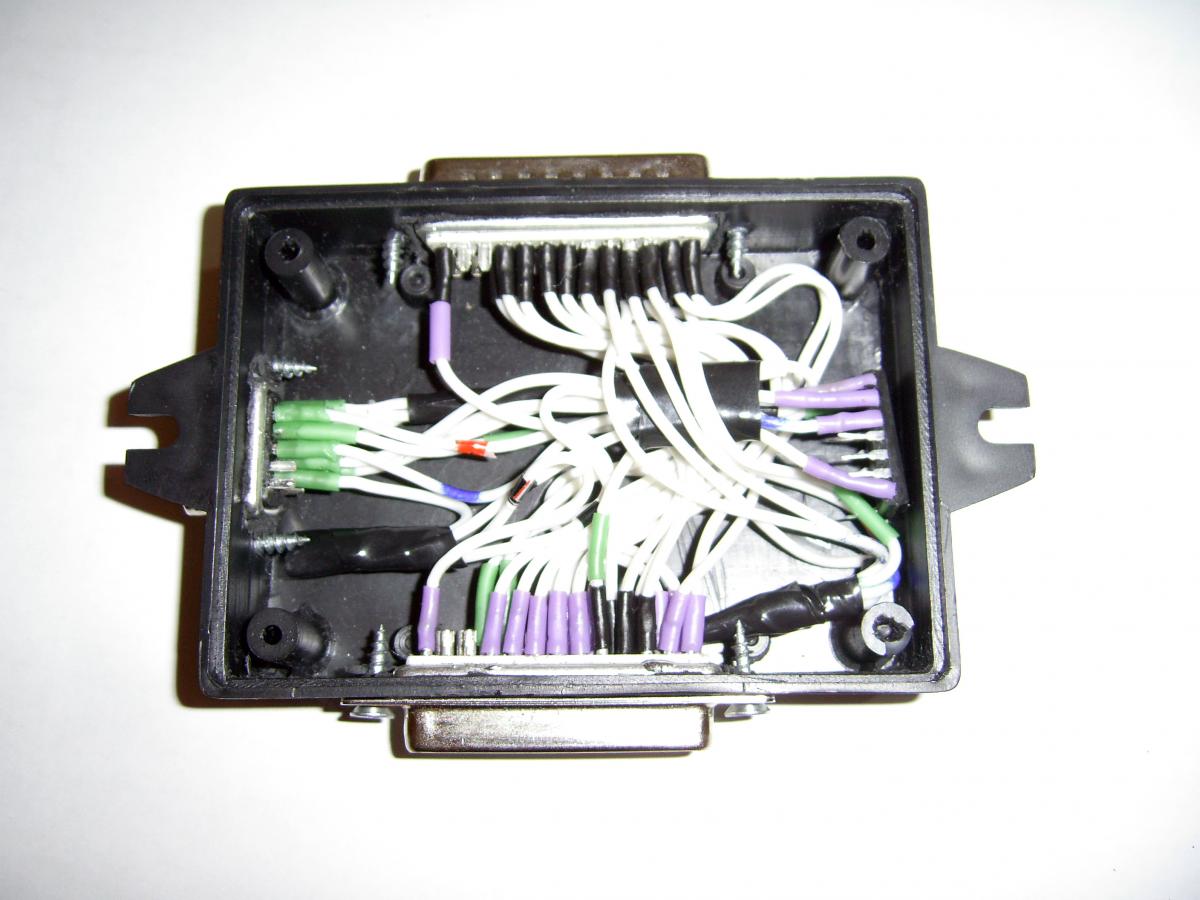

Собрал сегодня вот такую коробочку!!!
Но вот беда, моя карточка е выдает питание с 9 pinа.
Откуда можно взять питание для К555ЛП5, и сколько вольт???

Вложение 3738
Вложение 3739

Вложение 3740
Ребят, а может кто знает зачем нужныэти 2 кнопочки спарва от руля????
когда на нее нажимаешь, она издает звук..... :))))))))))) к нави никак не привязана...

5вольт
должно быть внутри тюнера и внутри монитора :) ищи 78хх05

Еще 5в можно с USB взять.

ну это либо если свободный есть, либо переходник ваять... или кабель вспарывать ;)

Все норм!!! Взял с usb. нО ПОСТАВИЛ ПЕРЕКЛЮЧАТЕЛЬ, ТАК ЧТО МОЖНО БРАТЬ С usb а можно питатся от видюшки, если она поддерживает! Просто не знаю пока что за видюшка у меня будет!
