Вложений: 1
Re: Подключение Штатного монитора на любом автомобиле.
на грандисе очень легко определить распиновку в разьёме навигации. Там очень мало ног. Разьём круглый и если взять шнур то видно что там подряд (по моему снизу) идут три ноги---это RGB над ними в следующем ряду всего две ноги это синхра и земля. Остальные ноги в принципе не важны-- там управление тачем по одмому проводу? и аудио канал на передний водительский динамик. Фото у меня нет а цвет проводов говорить смысла нет, так как у меня и у джони например он разный. Управление тачем удалось сделать через стандартный USB контроллер там шлейф одинаковый с теми тач. которые продаются в интернете. На всякий случай настройки монитора. Да и разрешение у нас полное г .480
х234
Re: Подключение Штатного монитора на любом автомобиле.
Цитата:
Сообщение от
Agregat4ik
Здравствуйте! Может кому понадобится, делюсь результатом:
Монитор Kenwood LZ-8000, материнка на Пень4 ноунейм, видеокарточка ноунейм GeForce FX5200 128Мб памяти, кабель самодельный, синхронизация смешивается 2-мя резисторами, сигнал подаётся на RGBs вход NAVI. Картинка на мониторе выглядит неплохо, вот скриншоты изображения и настроек:
http://10pix.ru/img1/4198/3675830.th.jpg
http://10pix.ru/img1/1860/3675834.th.jpg
Пробовал с разными видеокарточками, с GeForce MX440, Radeon 8500, но получилось только с этой, с другими не удавалось настроить синхронизацию, а с FX5200 можно сказать, с первого раза получилось поймать картинку.
Приветствую. Есть токой же монитор, подскажите как активировали RGBs вход NAVI. Спасибо.
Re: Подключение Штатного монитора на любом автомобиле.
У меня просто есть весь комплект, NAVI вход активировал, подключив RX и TX к блоку навигации. Но хочется конечно обойтись без него. Проанализировав схему блока ТВ, нашёл что микросхемами видеопереключателей управляет сигнал с главной микрухи этого блока. Возможно, подав на этот вывод логическую единицу, можно будет переключать монитор на RGB и без блока навигации. Надо просто поэксперементировать.
Re: Подключение Штатного монитора на любом автомобиле.
Приветствую. Читал что активируется резистором, номиналом каким не помню. Попробуйте замерить, может у вас чего получиться. Спасибо.
Re: Подключение Штатного монитора на любом автомобиле.
Я вот предполагаю, что можно было бы совсем сделать красиво - подключить RX и TX на СОМ порт компьютера. Ведь наверняка можно управлять активацией RGB NAVI с компа. А ещё я думаю, по этой же шине идут данные от тачскрина на блок навигации для управления им. Можно было бы задействовать всё это, если написать драйвер. Но я не программист, у меня не получится.
Re: Подключение Штатного монитора на любом автомобиле.
Здравствуйте уважаемые !
Подскажите, как можно подключитъ carpc к монитору
Ford Mondeo MK3 Navi Denso Touchscreen.
http://www.fordwiki.co.uk/index.php?..._Retro_Fitting
Вложений: 2
Re: Подключение Штатного монитора на любом автомобиле.

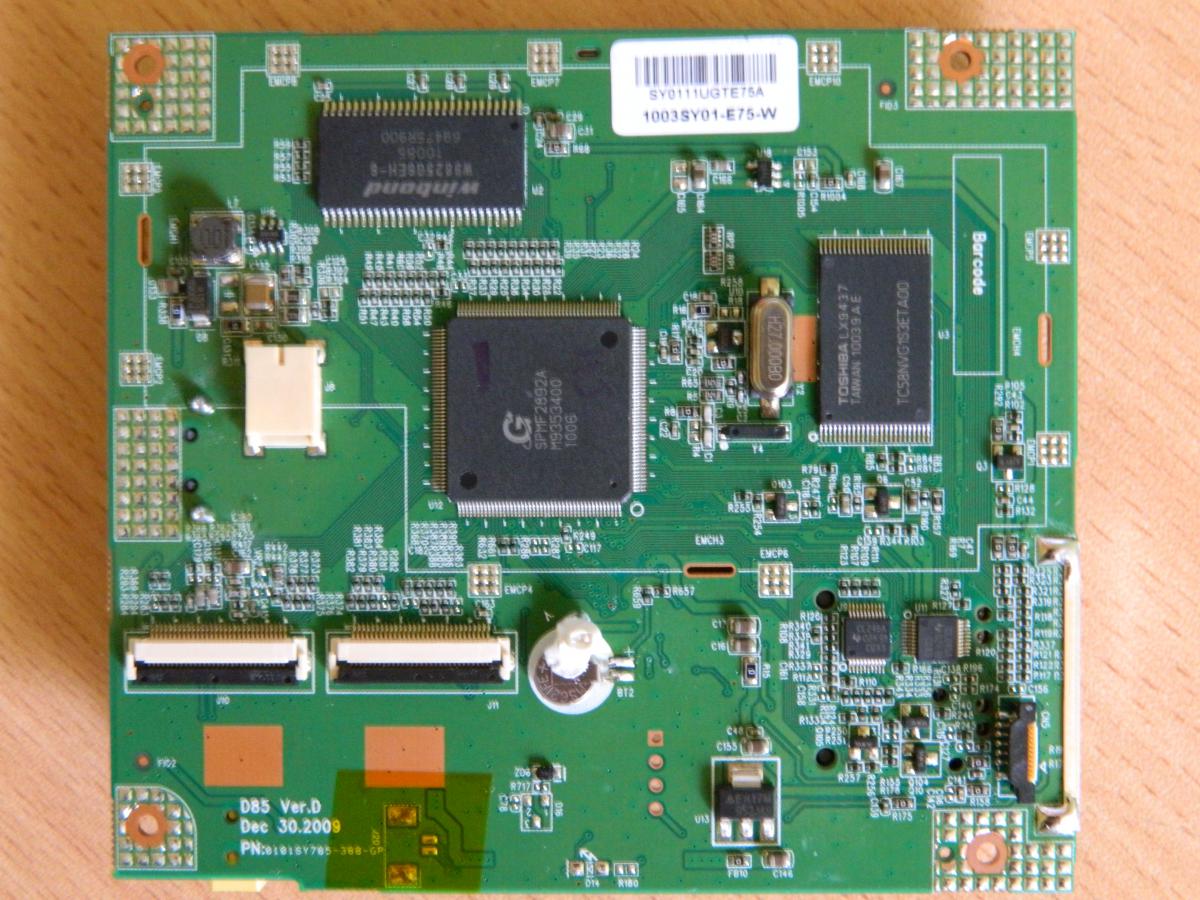

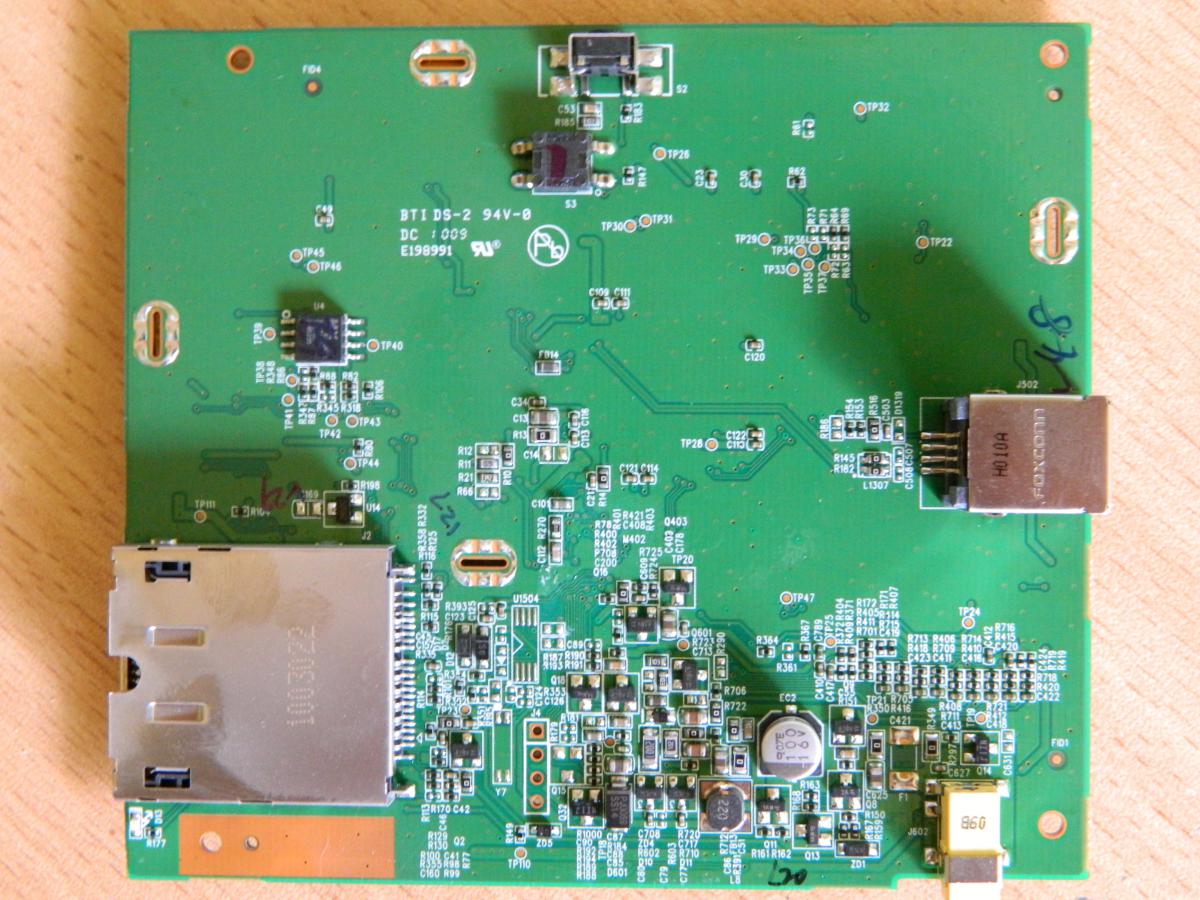

Доброго время суток. Извеняюсь за не удобство подредактирую свой вопрос вобщем есть контроллер и матрица INNOLUX AT070TN82 V.1 с неплохим разрешением. как я понимаю матрица точно такая же используется в мониторах Lilliput 669GL. думаю если с контроллером не справится то можно ли где купить контроллер к матрице.
http://www.compcar.ru/forum/attachme...1&d=1310189936
http://www.compcar.ru/forum/attachme...1&d=1310189936
Возможно ли к VGA подключить?
Очень надеюсь на вашу помошь мистер Chip.
PS. Может кто со схемой поможет.
Вложений: 15
Re: Подключение Штатного монитора на любом автомобиле.
Доброго всем дня ! Chip помоги оживить моник, не верю что живем в России и нельзя этого сделать охота подключить камеру обгона и двд. Начало разбора фото с 002 по 018. Заранее благодарен за помощь
Re: Подключение Штатного монитора на любом автомобиле.
Re: Подключение Штатного монитора на любом автомобиле.
Сейчас нет времени разбиратся.
