Project "Batmobil" на базе Nissan X-Trail T30

new upadate :)
Сделал корпус для вебки. Долго думал из чего бы его соорудить. Главная задача была крепить камеру на лобовое стекло ибо в багажнике стоит саб и от вибраций все видео содрогается. На глаза попался сломанный строительный уровень, который валяется в гараже в качестве линейки :)

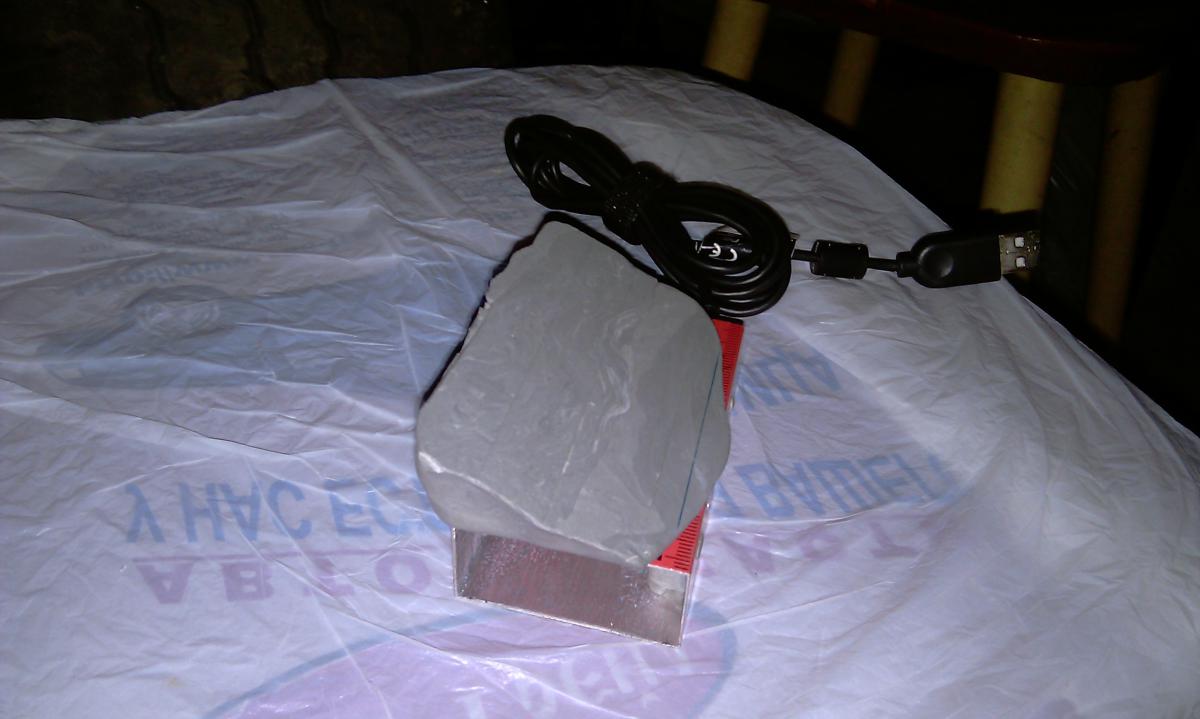

Отпилил кусок и обляпал его двухкомпонентным пластилином.
Вложение 12403

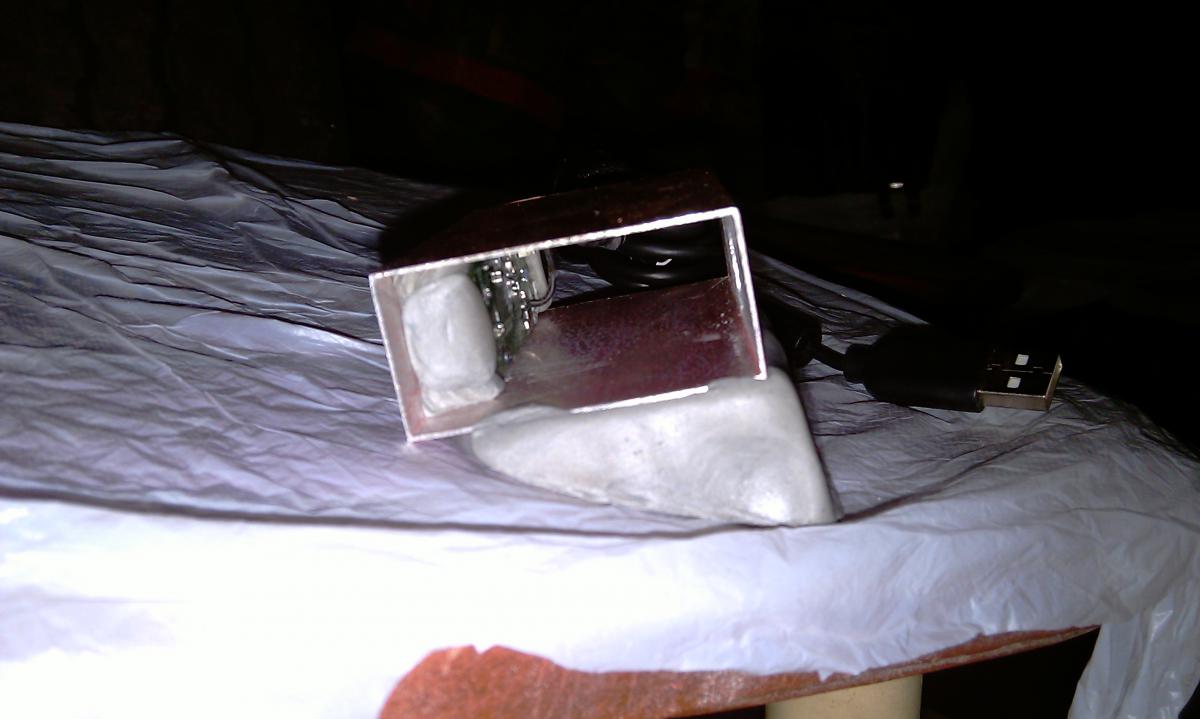

Просверлил мелкое отверстие для объектива камеры в будущем корпусе и встроил нутря вебки
Вложение 12404
Вложение 12405

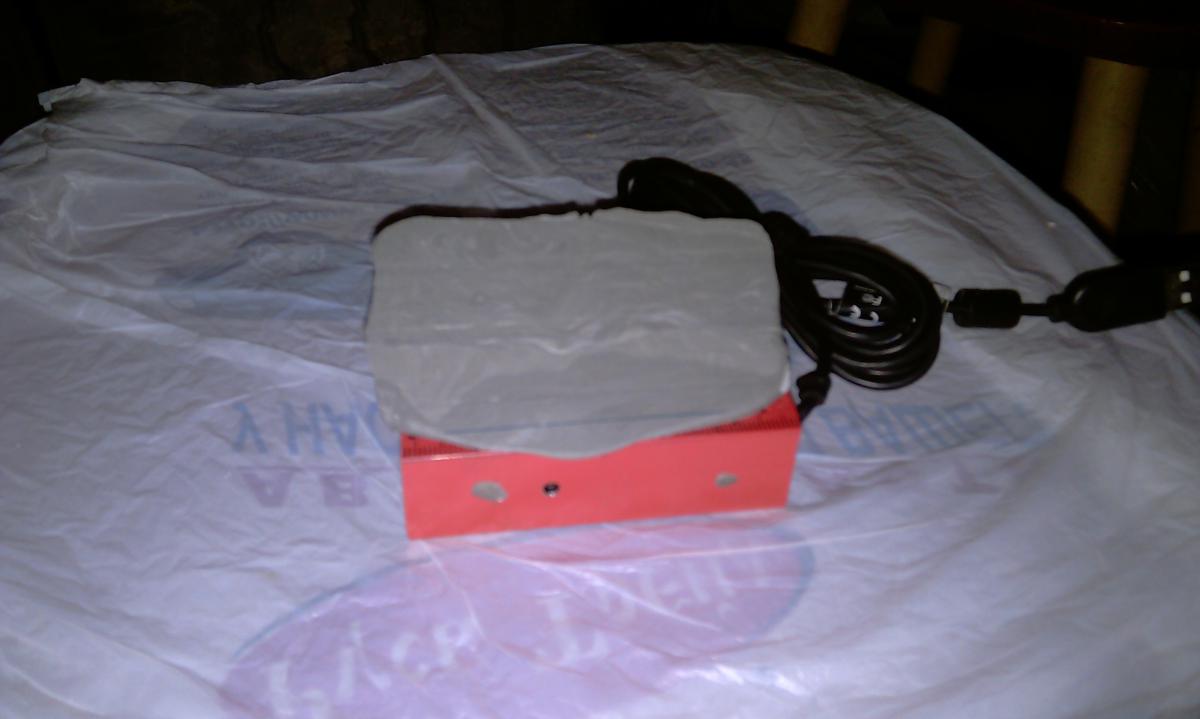

Далее с внутренней стороны лобового приклеил малярный скотч, и прилепил сею конструкцию на ночь для выдержки нужного угла видео.

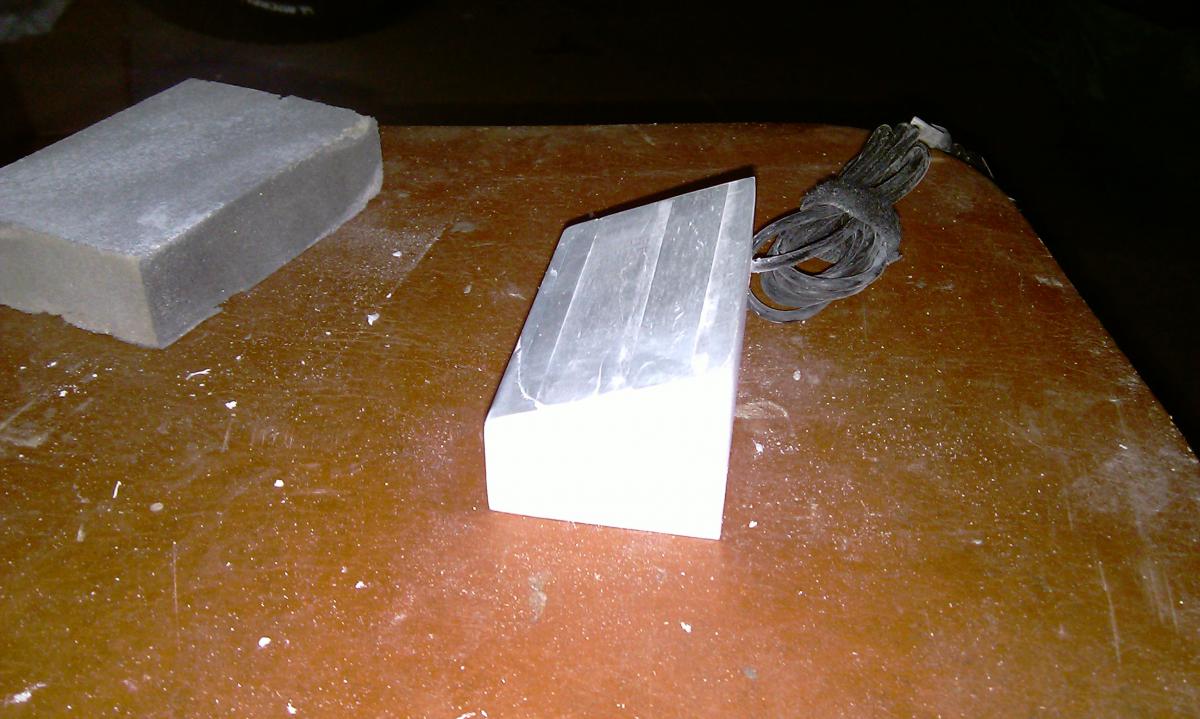

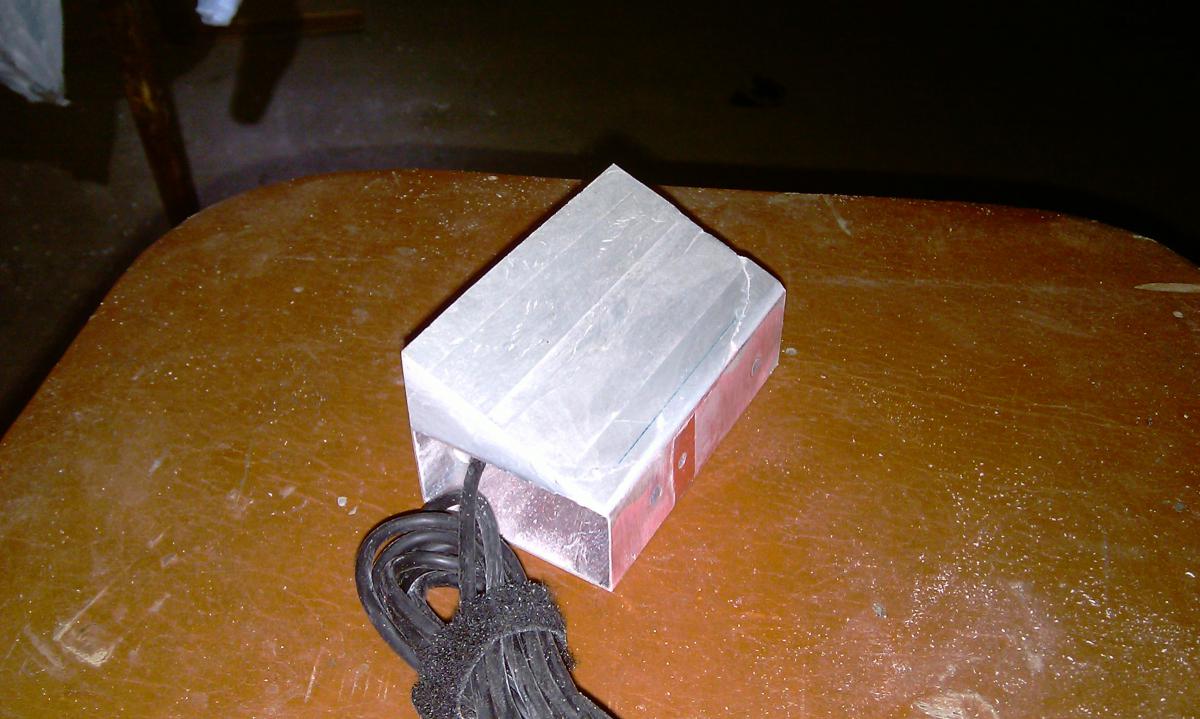

Обточил/отшлифовал
Вложение 12406

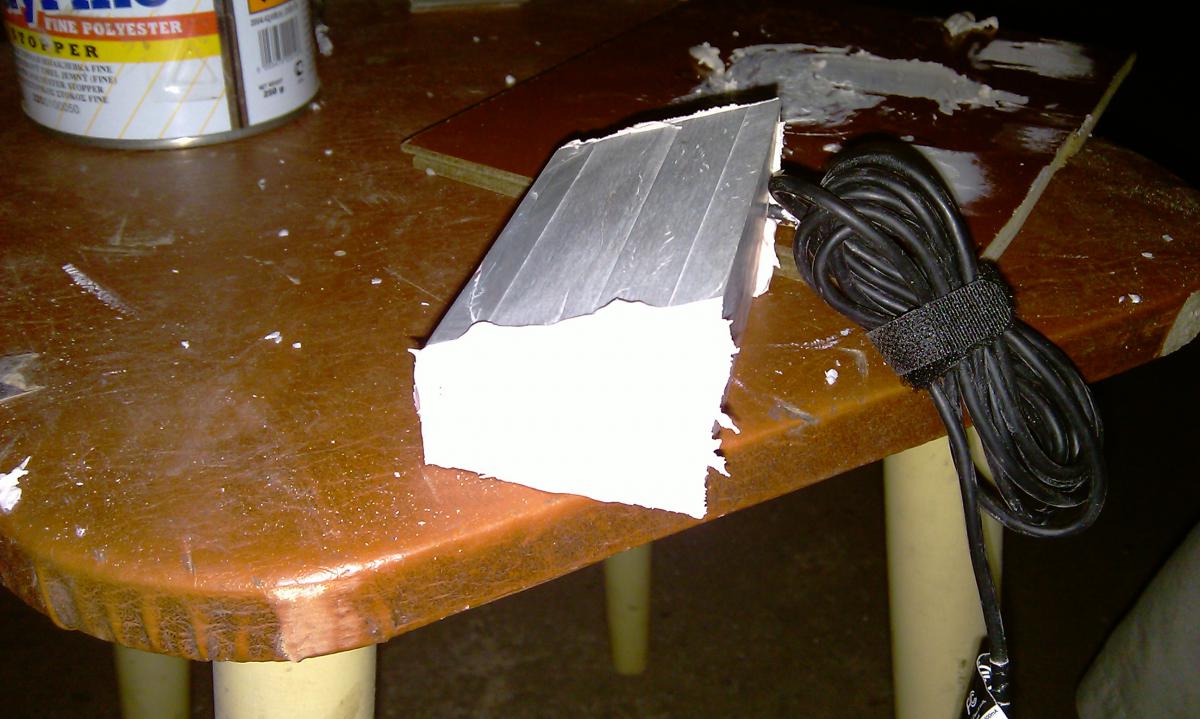

Бока заделывал из пенопласта - этакие вставки и шпаклевки.
Вложение 12407
Вложение 12408

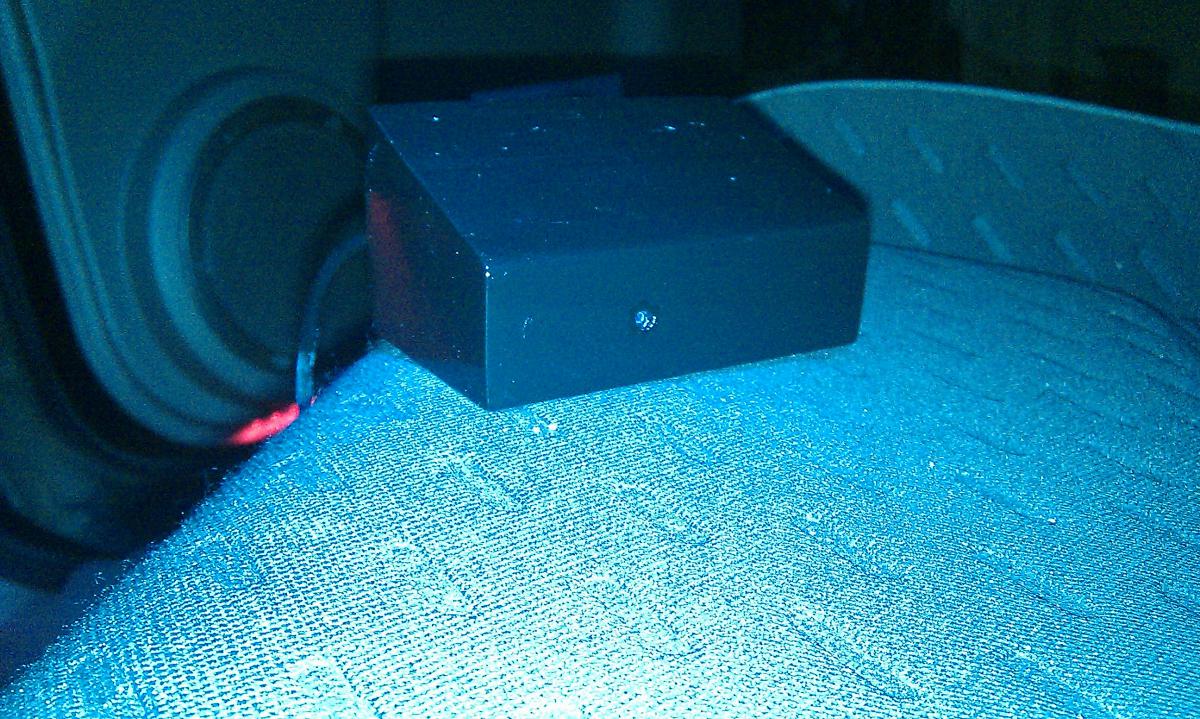

Ну и финишка: шпаклевка, грунтовка, покраска
Вложение 12409
Вложение 12410
Вложение 12411
И на двусторонний 3M скотч.

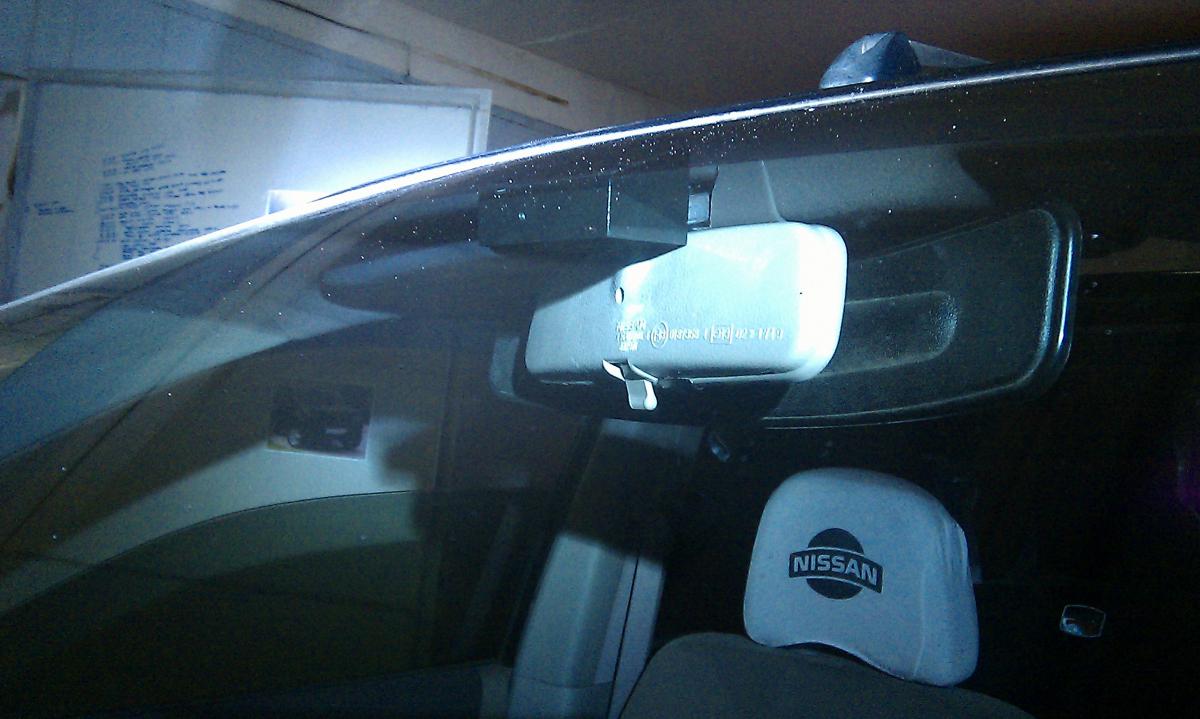

Итог
Вложение 12412
Не совсем то, что я планировал. Но покатит :) Вверху лобовика приклеена тонированная пленка, что бы камера меньше бросалась в глаза и меньше грелась на солнце.

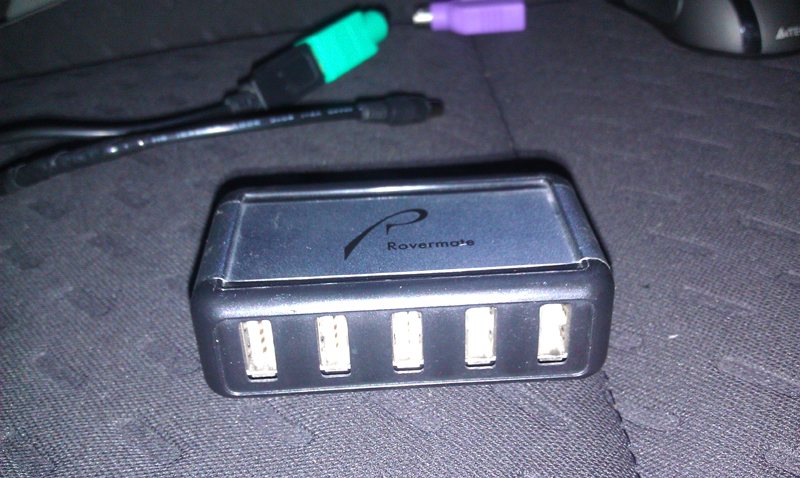

Спустя года эдак три юзания компа в машине, появилась необходимость повесить usb хаб. Планировалось повесить на хаб внешний хард, приемник от комплекта клава/мышь и флешка - это минимум, что должно быть на нем подключено. Дома в закромах нашел rovermate 7-и портовый.
Вложение 13074
Встал вопрос как его запитывать. Покупать готовые девайсы девайсы для питания периферии не хотел. Хабу необходимо 5В, 3А. Первая мысль была попытаться запитать от автомобильной зарядки HTC (2А выдает), но не хотел второго контура земли. Вторая мысль взять доп. питание с нескольких портов usb, каждый из которых выдает около 500 мА - геморно. Третья попытка запитаться от порта ps/2. Изготовил проводок.
Вложение 13073
Нагрузил хаб различными потребителями, подключил к рабочему компу (казенный не жалко :)) - работает, даже внешний хард на длинном шнурке завелся, но не давало покоя, что это как-то ни есть правильно. Сколько максимум мА выдает порт ps/2 в инете так и не нашел. В общем на соседнем форуме подсказали, что нагружать ps/2 так нельзя, слишком много кушает внешний хард. Остался последний вариант, который хотелось меньше всего - снимать 5В с m2itx. Жутко не хотел вклиниваться в проводку, опять все провода в корпусе переукладывать и т.д. Итог, все работает. Хаб разместил в "бардаке" типа холодильник :)
Вложение 13076

Молодец, понравилось, старался.
видео с камеры можно посмотреть,у меня камера Logitech HD Pro Webcam C910 снимал в HD 1080, но видео не понравилось, на 720 тоже не как, выложи только не на YouTube, а то там жмется качество

Ща под рукой нет видоса. На работе общался с с910. По мне скажу так, что качество у 910 лучше.

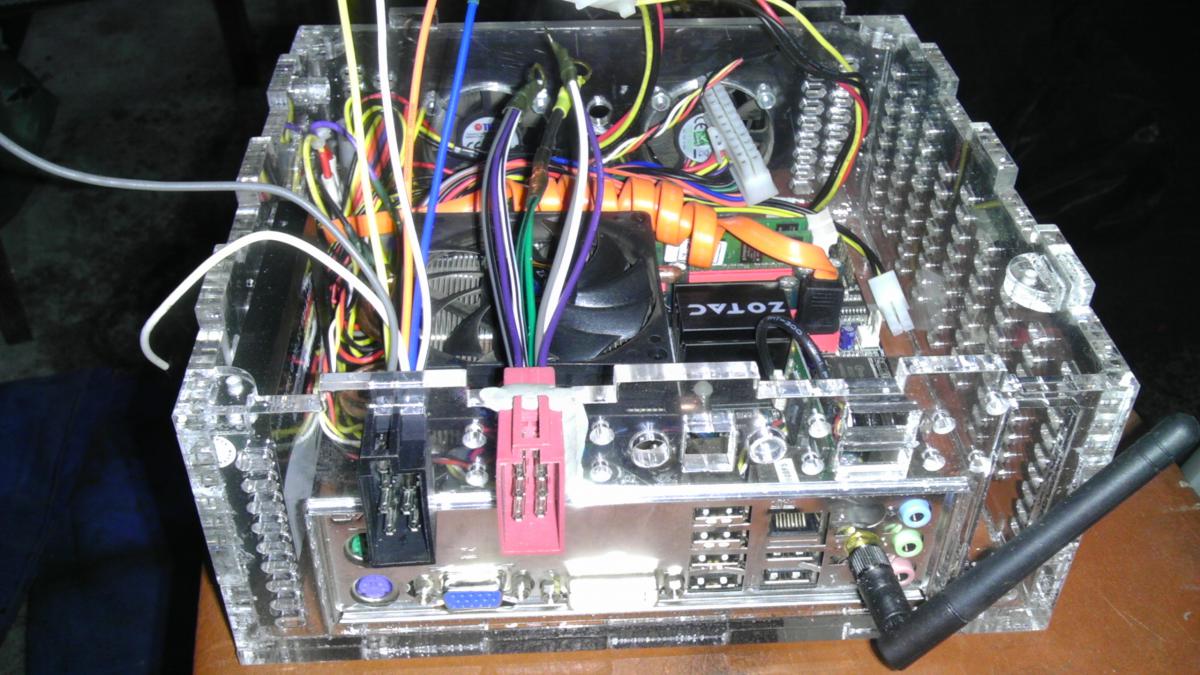

Upd. От вариант подключения хаба к БП М2 вынужден был отказаться - отваливаются устройства usb на матери, подозреваю из-за нехватки мощей. Запитал хаб rovermate через вот такую мульку от прикуривателя http://www.dealextreme.com/p/hobbywi...bec-ubec-15149 В силу глючности данного хаба SSD тупо не видился. Приходилось каждый раз выдергивать питальник хаба при загрузке компа. Решение проблемы было кардинальным. Заказал на работе проверенный временем хаб d-link и прикупил БП М4. Пришлось немного повозиться с корпусом, ибо М4 в штатные места корпуса от "стасика" не лезет. В общем путем перемещения SSD c крышки корпуса на боковую стенку, М4 очень хорошо поместился на крышке. Фото выложу чуть позже. Так же заставил себя переделать проводку, раньше была косичка с проводами.
Вложение 13714

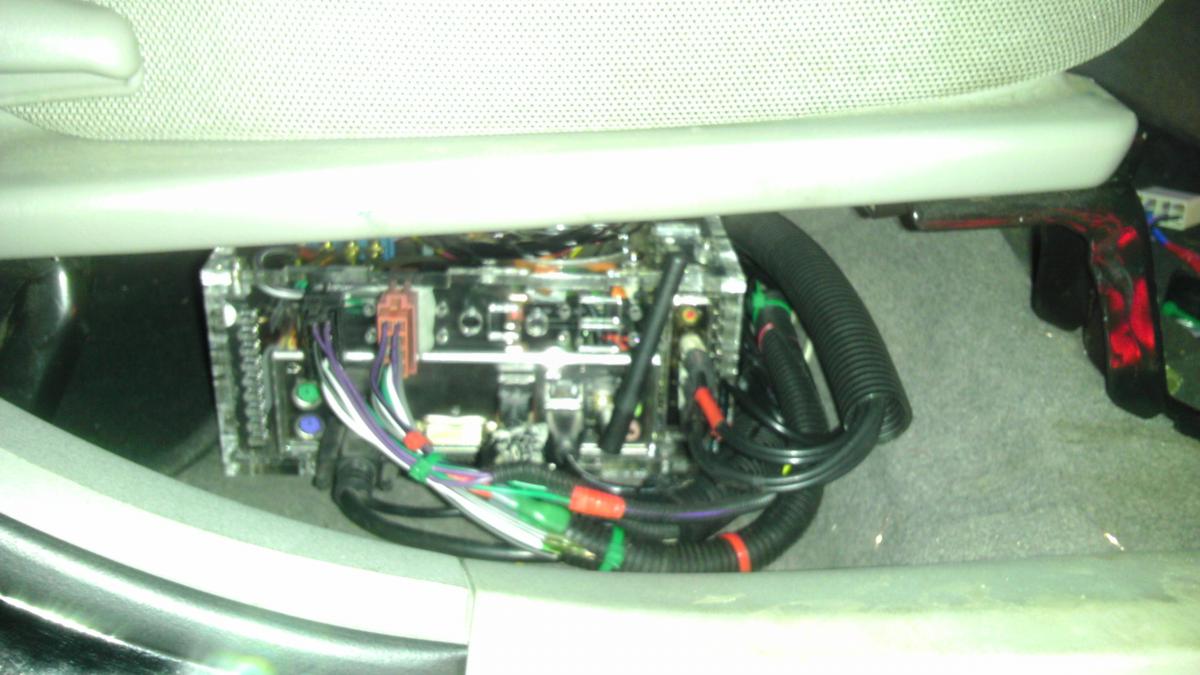

Обычные iso колодки от магнитол. На кадый провод питания М4 - по три провода от колодки iso. Пыравда терзает немного сомнение, что в сумме трех проводов колодки iso сечение маленькое. Также на колодках задействовано питание монитора, кнопка резет компа, питание хаба и ремоут усилка. Общая картина... поганое качество правда, позже поправлю
Вложение 13713

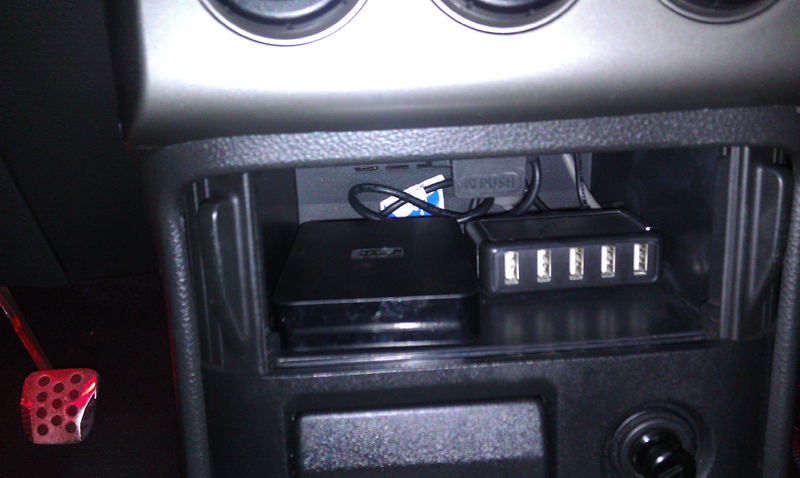

Хаб d-link разместился там же в "холодильнике". Глючный rovermate трудится теперь на работе. а так хотелось об стену его :)

Пивет eclipsemmc!Почему отказался от ,,Жигулёвской,,колодки питания - в пользу iso разъёма как на первом твоём корпусе? Там же контакт шире...А на делинке у меня GPS+диджетел кар радио+диджетел кар пультик+OBDадаптер---и всё без доп питания-всё тянет чётко!!!!!

Да просто замена БП сулила переделку проводки, ну а раз переделывать, то решил сделать удобнее/красивее, тем более что корпус изначально заточен под колодку iso. На плюсе и минусе висит по три провода от колодки iso, что по площади контакта не меньше жигулевской. Да и ТАЗовская колодка с момента покупке не фиксировалась надежно, постоянно стяжкой стягивал... был пару раз недоконтакт. По поводу хаба. Все выше тобой перечисленное ни так много кушает, а ты попробуй запитать в купе со всем этим внешний хард и ета-модем... доп. питание полюбасу нужно делать. Изначальна задача была повесть внешний хард. На длинном шнурке он не работает из-за нехватки питания, а каждый раз лазить под сидение, что бы забрать хард с собой (например зимой, что бы не замерзал) крайне не удобно, да и попросту у меня свободных юсб не осталось, банально флешку чтобы воткнуть приходилось что-то отрубать. Как-то так.

Привет!

Цитата:

---

ТАЗовская колодка с момента покупке не фиксировалась надежно, постоянно стяжкой стягивал

---

-я наоборот очень ей доволен!

Цитата:

---

На длинном шнурке он не работает

---

-я врезал в ,,шнурок,, доп питание у самого выхода---3 метра на уратянет!!!Готовлю его для Logitech HD Pro Webcam C910 но и попробовал на переносном HDD.

Цитата:

---

что бы не замерзал

---

Да ладно-5 минут и он отогрелся!После 20 в минус я завожу-тепло в ноги,курю,чищу у гаража -сажусь и запускаю комп.....Живём то мы почти рядом-ток у нас всегда холоднее!!!

Цитата:

---

да и попросту у меня свободных юсб не осталось

---

-это у всех так.Сначала зачем хаб нужен-потом и его мало....Удачи!!!

Цитата:

---

Сообщение от мда 1

-я врезал в ,,шнурок,, доп питание у самого выхода---3 метра на уратянет!!!

---

Хм, интересно... каким образом реализовал доп. питание на шнурке? С чего снимал? И какой в этом смысл, если уже можно реализовать доп. питание для хаба - 7 портов против одного? У меня вебка на удлиннителе 1,8 метра без доп. питания работает на ура от юсб материнки.

Цитата:

---

У меня вебка на удлиннителе 1,8 метра без доп. питания работает на ура от юсб материнки.

---

-А вот у меня нехочет.....

Цитата:

---

каким образом реализовал доп. питание на шнурке? С чего снимал

---

Вскрыл шнурок,у его конца впоял два провода-подсоединил два этих провода к блоку питиния к красному и черному и получил провод с доп питанием....

Цитата:

---

? И какой в этом смысл, если уже можно реализовать доп. питание для хаба - 7 портов против одного?

---

-так хаб-то ещё и не запитан!!!!!!и получилось 7 + 1 !
