Если бы ты внимательно читал форум то увидел бы , что сначала создается новое разрешение, потом перегружается компьютер, после перезагрузки выбрать это разрешение в PowerStrip и немножко подправить частоту синхросмеси
http://compcar.ru/forum/attachment.p...1&d=1219418650

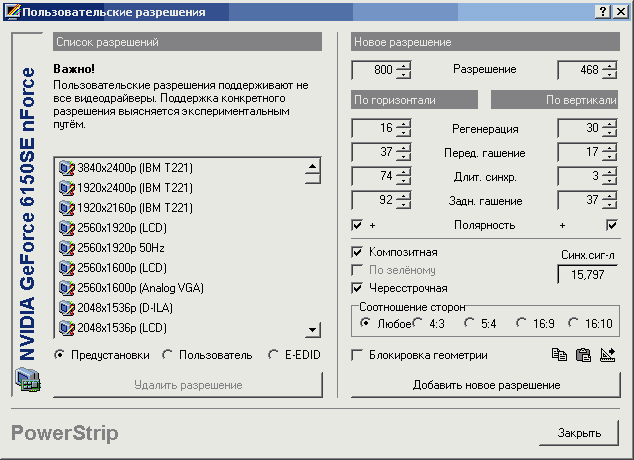

Потом приводим все это вот в такой вид
http://neten.org/download/NTSC.png
И еще мне не понятно для чего ты делал смеситель синхры ? у тебя на видеокарте есть опция смешивания.
Так вы мне советовали смешать синхру через К555ЛП. Так мне убрать смеситель??? И как тогда соеденить эти два проводка с одним??? А если карточка не поддерживает такое разрешение???? Спасибо Chip
Возможно я посоветовал , но опирался на твои ответы и не видел что у тебя карточка поддерживает композитную синхру. Ничего вместе скручивать не нужно синхра берется с 13 пмна VGA разьема, прочти внимательно тему, ссылку на нее я тебе скинул. Вникай в то что тебе пишут, я тебе только что написал что нужно создать новое разрешение, а ты опять пишешь что у тебя нет такого . На первом скриншоте в верху справа что написано?
http://neten.org/download/shem3.png
Я пишу не что его нету, а что когда я его создавал после перезагрузки и его выборе комп мне его не применяял! Спасибо! ПОшел пробовать!!! Перепаяю значит немного!

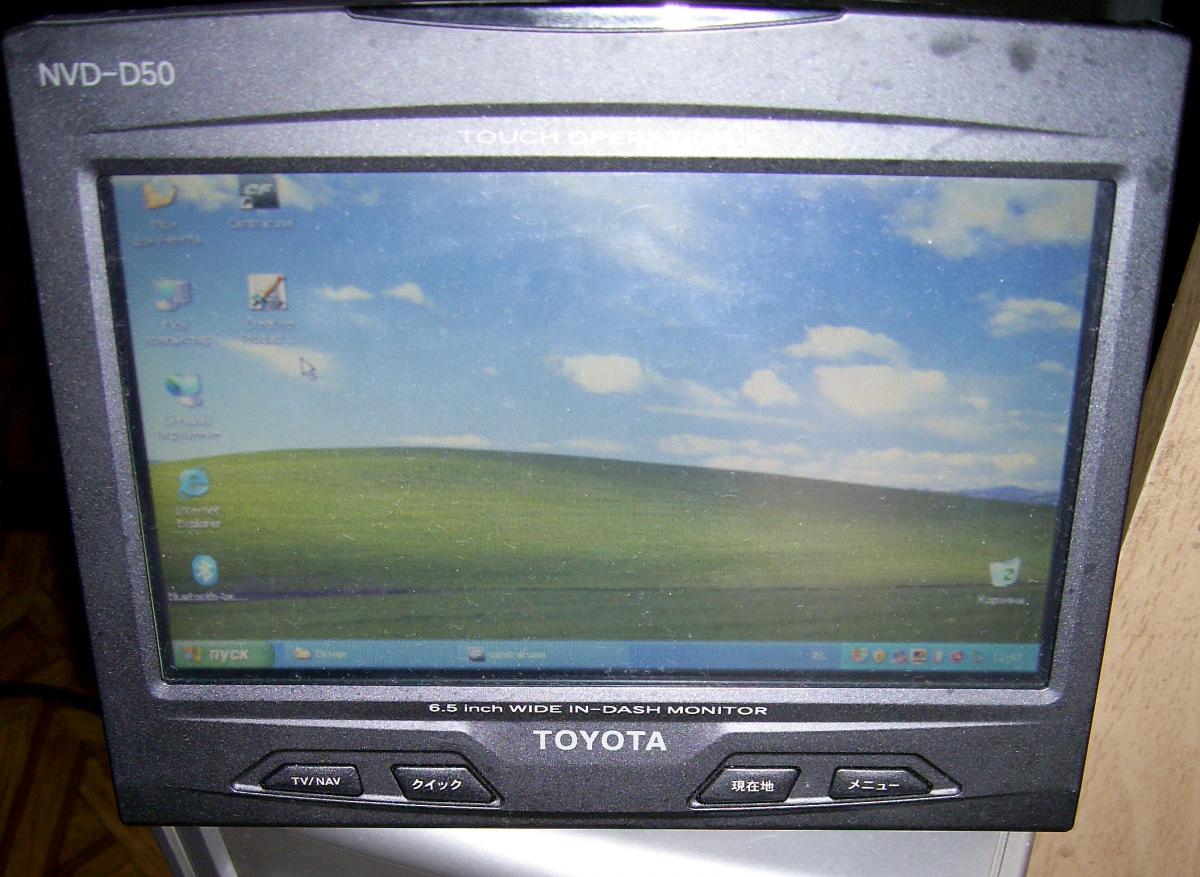

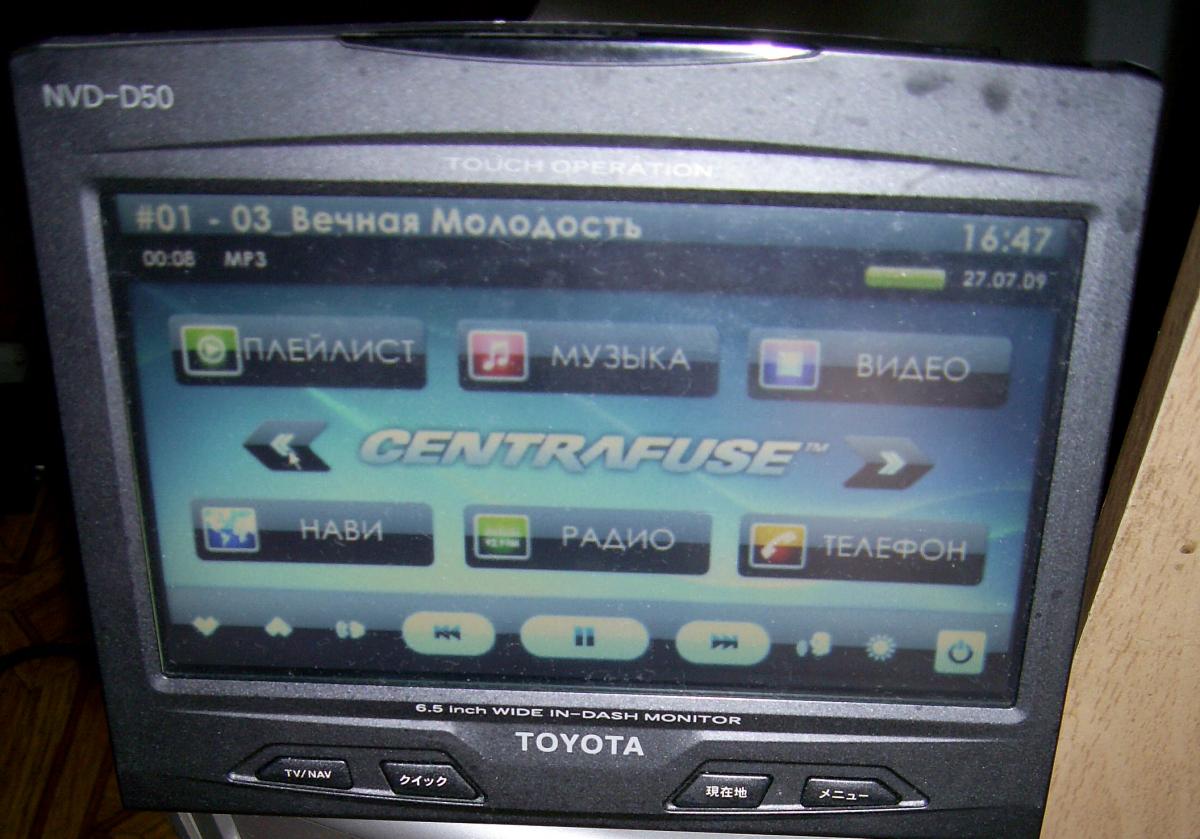

Все спаял, настроил! РАБОТАЕТ!!!!!!!!!!!!!!!!!!!!!!!!
Но вот в центре экрана немного дрожит!!! Как бы это исправить???
Вложение 5203
Вложение 5204

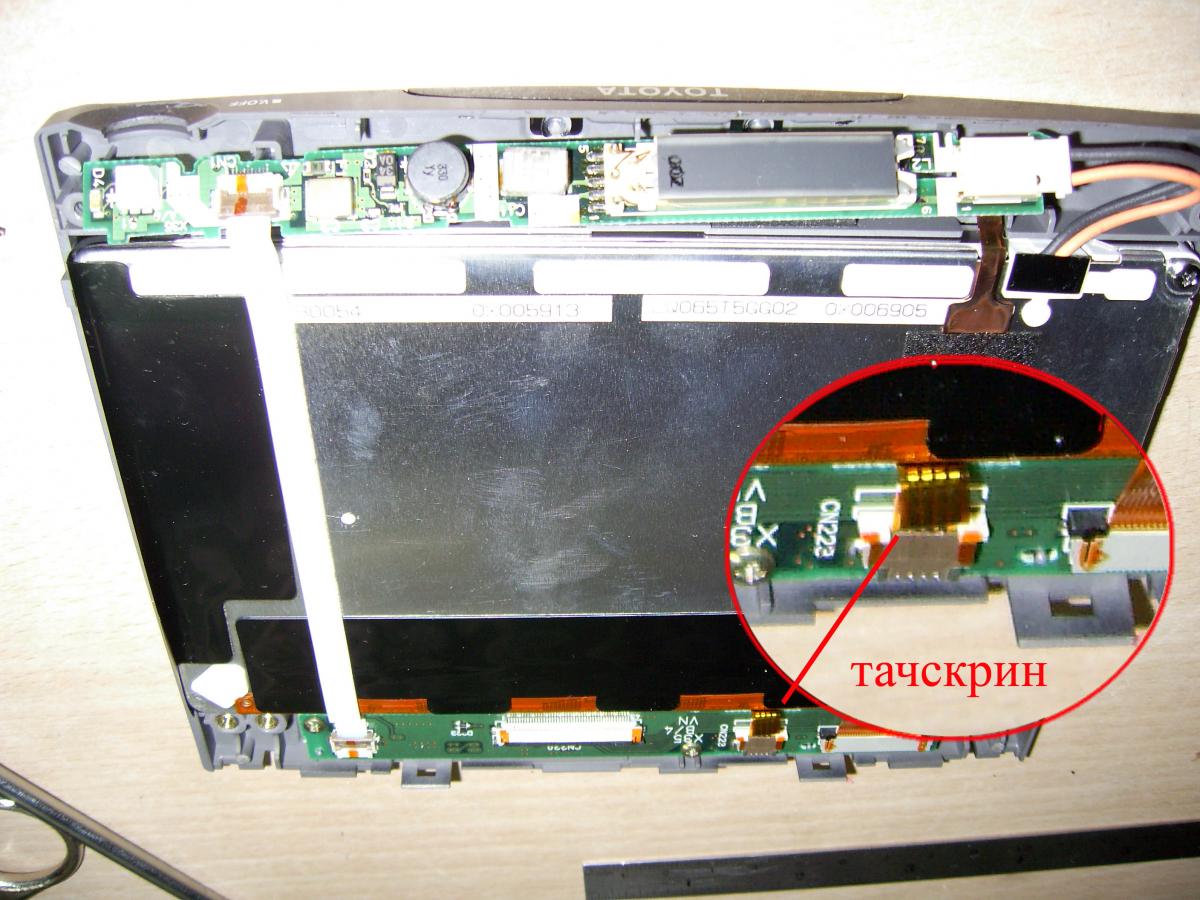

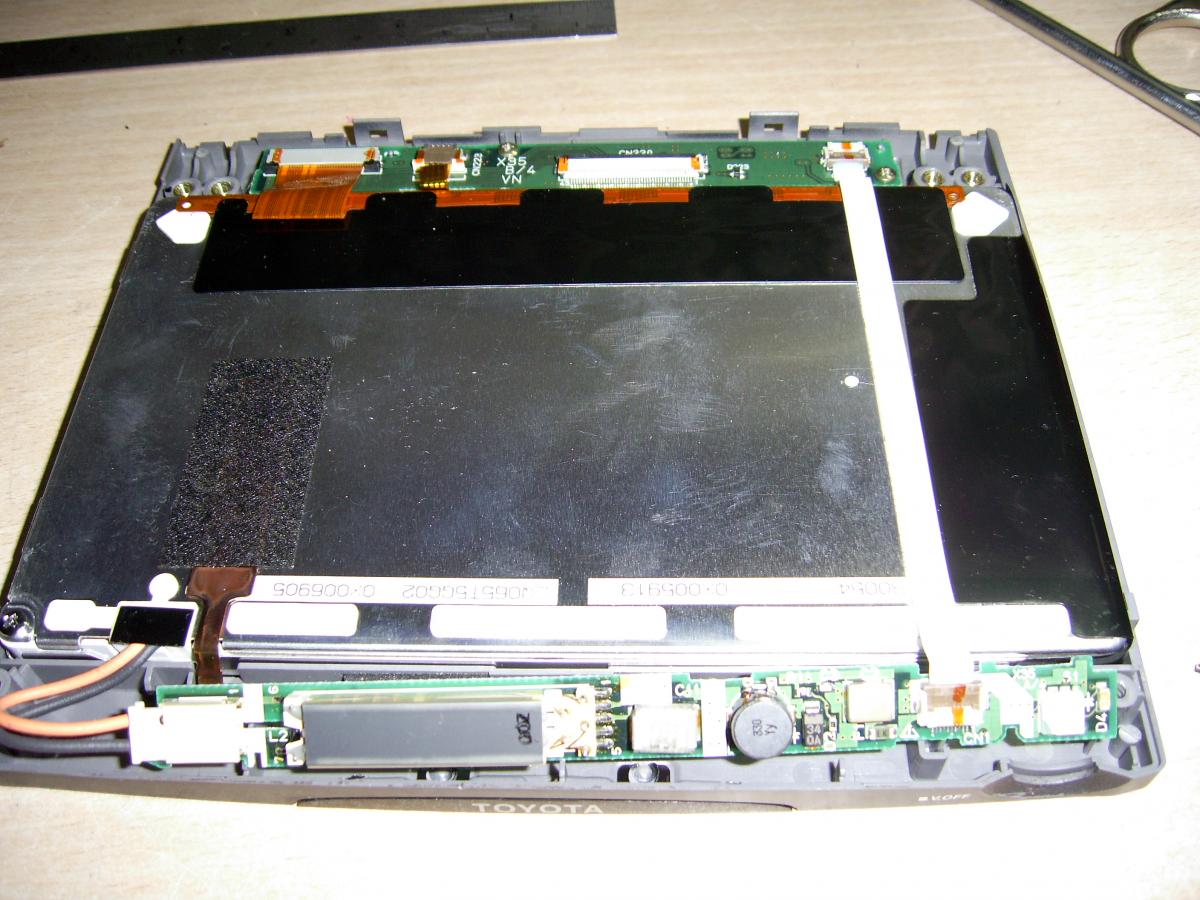

Теперь вернусь к своему вопросу на счет подключения родного тачскрина!!!
Тут очень много вопросов!!!\
http://compcar.ru/forum/attachment.p...0&d=1236970571
Вложение 5205
Попробуй подобрать частоту в небольших пределах(+)(-)
Небольшое дрожание все равно будет , я создавал тему для настройки темы рабочего стола , там подобрано все для того что бы снизить этот эффект.
Тачскрин через коммутатор на релюшке и к USB контроллеру.
Вот одна проблема, как это засунуть в корпус экрана! Он же выдвигается! Или можно это вывести через гибкий шлейф в корпус навигашки??? А можешь мне немного объяснить! КАк узнать какой из 4 проводков тачскрина какой??? И схемку коммутатора!!! И какую релюшку мне просить в радиомагазине!
релюшку проси с "двумя группами переключающихся контактов".
цепляешь общие на матрицу, нормально замкнутые на плату навигашки, нормально разомкнутые на плату УСБ контроллера.
2 реле тебе надо.
пофиг, какой провод где, просто цепляешь 1-2-3-4 на мониторе на 1-2-3-4 на контроллере, даже если зацепишь 1-2-3-4 на 4-3-2-1 это исправится калибровкой, а по другому уже не исправится.
разъем со стекла у тебя подключается на кроссплату, как я понимаю, так что вызванивай эти 4 ножки на большом разъеме на основной плате.
