Адаптер подключения звука от CarPC к штатному усилителю на Toyota Lexus

Блин, запутался, а как тогда подключать??

Нашел точную распиновку магнитолы приуса, но к сожалению тех контактов, о которых вы упоминали, нет.

Не полное описание

А что еще необходимо?

Вот полный файл

Уже второй раз показываю
Вложение 14986

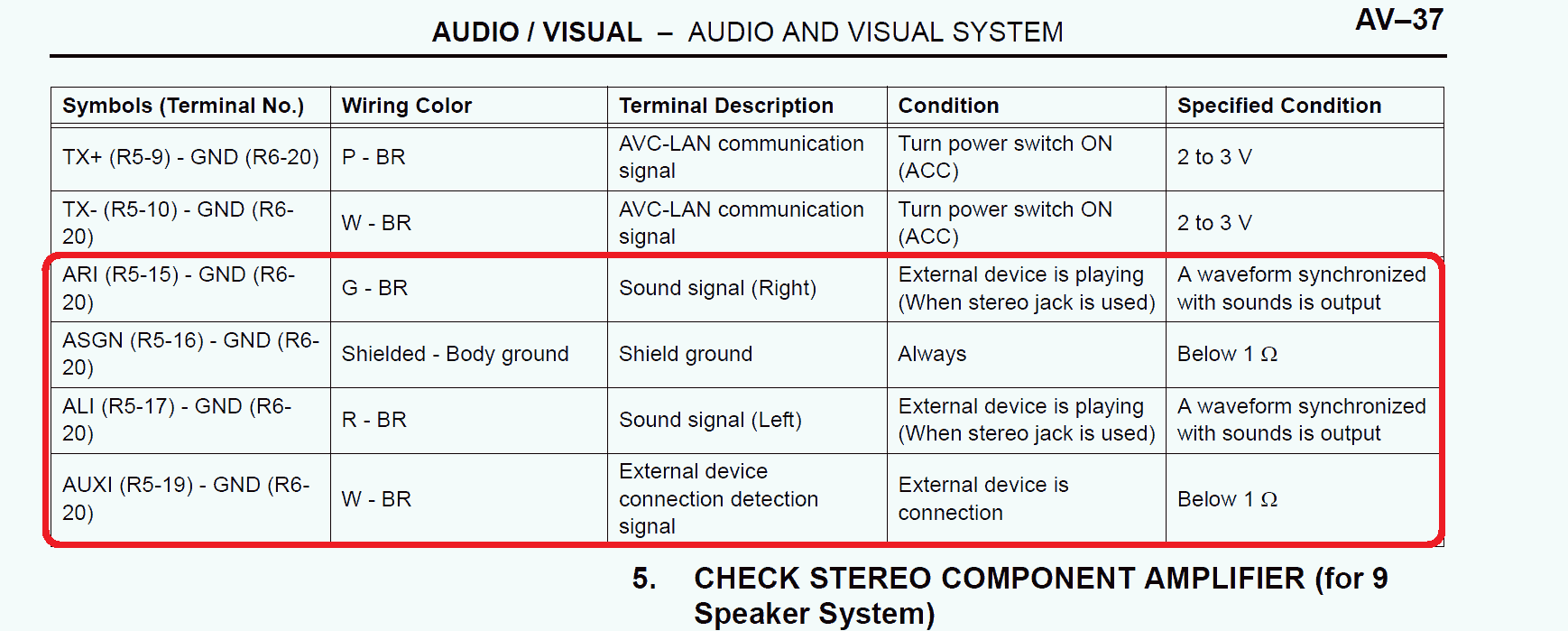

То что вы выделили это на другую магнитолу с выходом на 9 колонок. Моя распиновка та что на шесть колонок.

Не все пины подписаны

Ааа, теперь понял, посмотрел внимательнее. Значит буду искать дальше.

Так, имеем три пина ARI, ALI и ASGN. Как к ним подключаться? У меня есть провод на одном конце джек (двухканальный) на другом два колокольчика. Колокольчики режу а дальше?) Внутри провода центральная жила и оплетка, их вместе скрутить или припаивать только центральную жилу? А вот с ASGN пока ничего не пойму, куда с ним тыкаться?)

ASGN к оплетке
ARI к центр. жиле правого канала
ALI к центр. жиле левого канала

Понял. Спасибо.

Цитата:

---

Сообщение от Chip

Вообще схему наверно проектировали в пьяном виде.
Иначе как можно было бы обьяснить такое колличество тупых решений.
Например зачем увеличивать коффициент усиления до такой степени (резистор 82к) , что бы потом резистором 160к его уменьшить? И получить при этом кучу наводок на входном кабеле. И к томуже они наверно много выпили и поменяли местами разделительный кондер на входе с резистором 160к. Про остальные мелочи я молчу.
Короче говоря проще новую схему собрать чем переделывать.

---

подскажите что за микросхема используется
http://compcar.ru/forum/showthread.p...ull=1#post5486

На схеме микросхема подписана

Цитата:

---

Сообщение от Chip

На схеме микросхема подписана

---

Правая, что-то не вижу в упор)

Цитата:

---

Сообщение от Chip

На схеме микросхема подписана

---

подписан коммутатор CD4066, меня интересует операционный усилитель

4-е операционных усилителя в одном корпусе, наименование не помню

Цитата:

---

Сообщение от Chip

4-е операционных усилителя в одном корпусе, наименование не помню

---

спасибо, уже подсказали MC33079DG

Здравствуйте. Уважаемые, помогите решить проблему. Авто lexus rx400 -2005гв. Подключил комп. Звук с пк через azfm (новый) подключил согласно схеме на первой странице.( Mark Levinson). Родноя магнитола играет как и играла т.е баланс, фейдер как положено, что наверное означает подключение правильное. А вот с карпс работает только один канал. Кабель от карпс проверен. Заранее спасибо

Я бы поменял местами провода и проверил

в этой комплектации я переставлял нижнюю часть "магнитоллы", отвечающую за климат на место подогревов сидений. где у вас желтая стрелка, подогревы вертикально рядом с прикуривателем, штатный монитор на перепиленое в хлам место штатной магнитолы, на место штатного монитора нештатный мультимедиа.
дополнительно вместе с климатом надо перенести кнопки управления яркостью и еще пара каких то... часы и еще что-то

Если не нужен CD0, то нужно отдельную кнокну на переключение звука, которая будет подавать +12V на AZ-FM... Оно мне не хочется совсем Для меня важный момент - оставить неизменным внешний вид, никаких доп кнопок не врезать... Щас правда уже в заглушке кнопочной вырезал дырку под USB (чтоб флэшки втыкать удобно было), и светодиод туда влепил... А текуший источник (радио, штатное тв) я не отключаю совсем, а просто пускаю через AZ-FM...
