подозреваю что у тебя кенвуд 701й?
фото то покажи, я по японцам козла сожрал :)

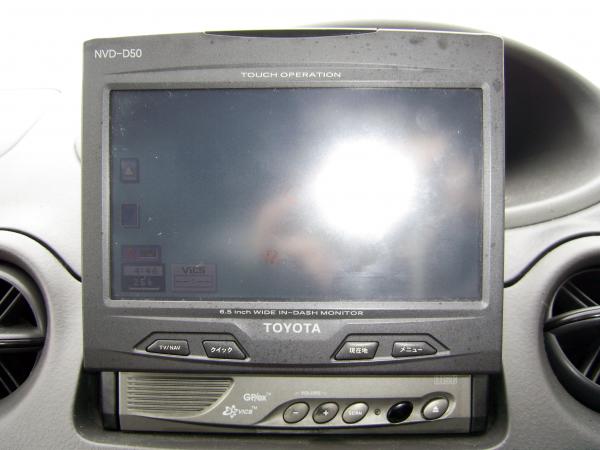

http://compcar.ru/forum/attachment.p...7&d=1236761376

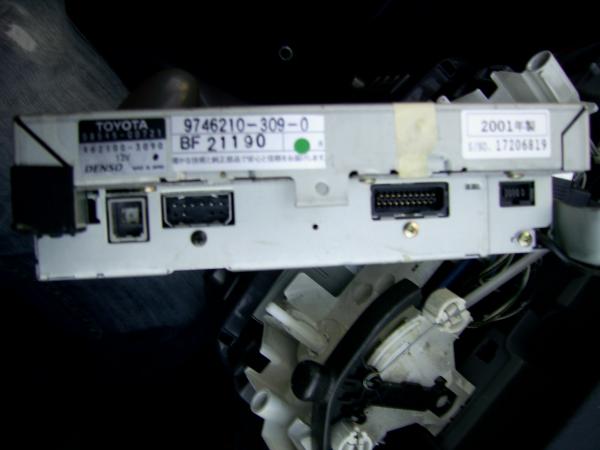

http://compcar.ru/forum/attachment.p...8&d=1236761376

а ну это та же фигня, аналог кенвуд GZ-700, 770
c тюнера идет РГБ можно туда врезаться в кабель
а сенсорный экран только резать и внутрь контроллер пихать
разбирается легко

Спасибо! А не могли бы мне на схеме показать где R G B, ГДЕ СИНХРА И ПО КАКОЙ схемке спаять VGA.очень хочу использовать этот моник! А на счет тачскрина очень сложно с контроллером????

Эдуард, злополучная материнка с нестоячей синхрой. Резистор в синхру любой 100-270ом срывает синхру напрочь, словно ее нет.
обновил драйвера на видеокарту, поставил последние, из поверстрипа пропало 800х468, почему? оно есть только в дополнительных настройках в пользовательских разрешениях, а выбрать его нельзя, нету....

После обновления драйверов нужно заново создать разрешение и настроить

Никитос, схемы нет. разбираешь тюнер, если разъемом к себе, справа вблизи стоит квадратная микросхема кажется СХА1045... точно не помню, короче она делает из композита РГБ, найди на нее даташит и отследи от нее по ногам, куда уходят на разъем сигналы. вроде они должны через еще одну буферную микросхему идти. а вообще там ближе к разъему вроде три емкости стоят буквой Г вроде там и есть... давно это было
если руки не кривые, с тачскрином разберешьсья, купить контроллер ссылка вверху страницы.

----

Эдуард, чот вообще фигня... 4 картинки шахматами, настройки 100% NTSC файлик.
ровно стоят 4 картинки 2х2. цвета в принцыпе нормальные.

----

короче сделал частоту строк около 7.700 кгц, кадры 15Гц, картинка встала... опять посреди экрана. чудеса блин.

Я уже писал не раз что есть дрова с которыми PowerStrip работает криво.
Для этого настраиваем NTSC настройки как на скриншоте и уменьшаем общую частоту ровно в 2 раза

так и сделал, не врублюсь блин ни как, уже 3й день получается... почему картинка стоит посредине...

http://compcar.ru/forum/picture.php?...7&pictureid=10
Огромная просьба пальчиком ткнуть где эта микросхемка! проста я такой маркировки не нашел! С паяльником трудужу очень а вот с электроникой нет! :)

http://compcar.ru/forum/picture.php?...7&pictureid=11
Вот про эти конденсаторы шла речь? А как узнать кто из них кто RGB ????
