Toyota Vitz 2001

Сегодня купит реле, 2 штуки 5в!
И собрал вот такую схемку.

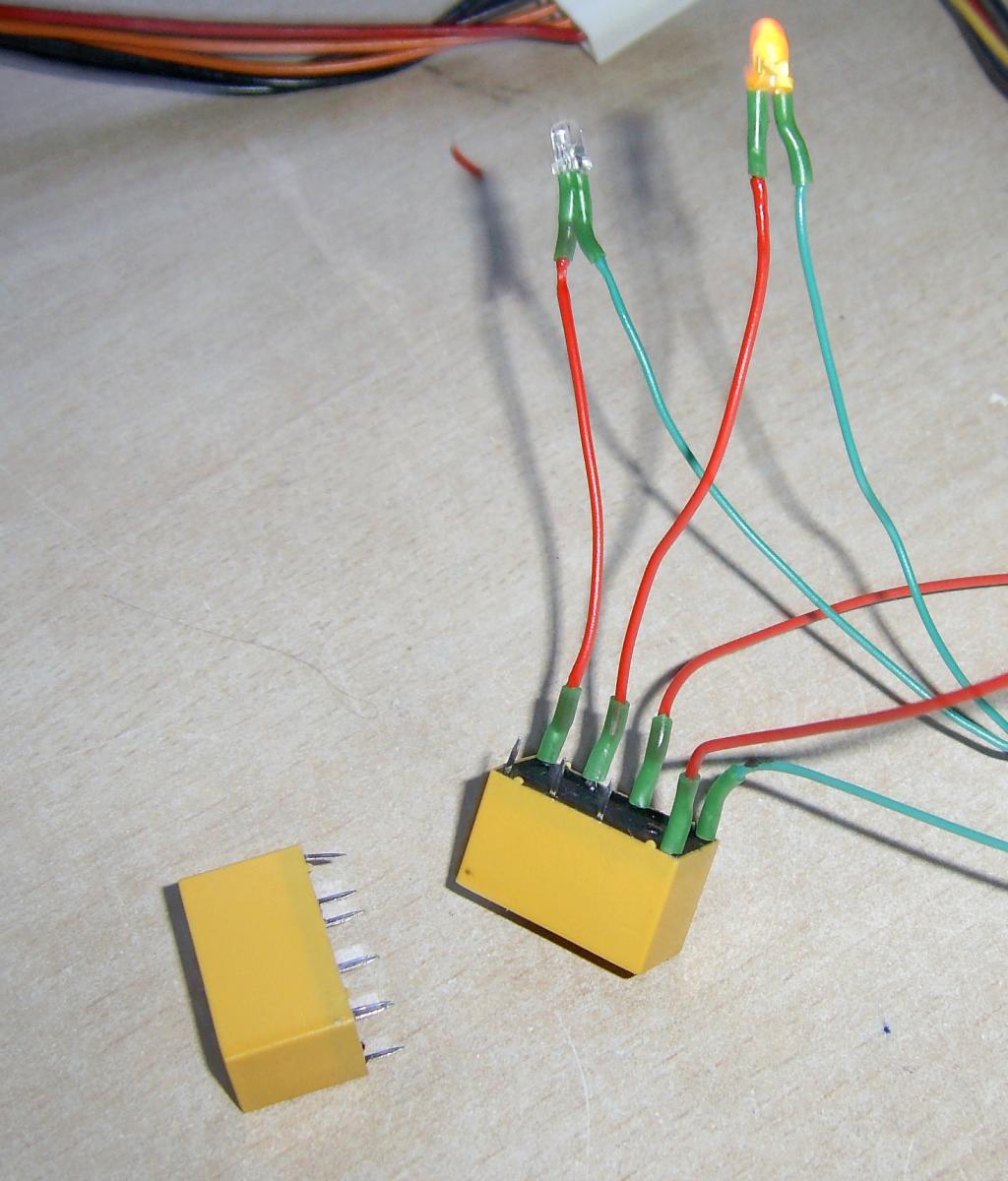

Когда на реле нет питания, горит желтый светодиод.
Вложение 5238

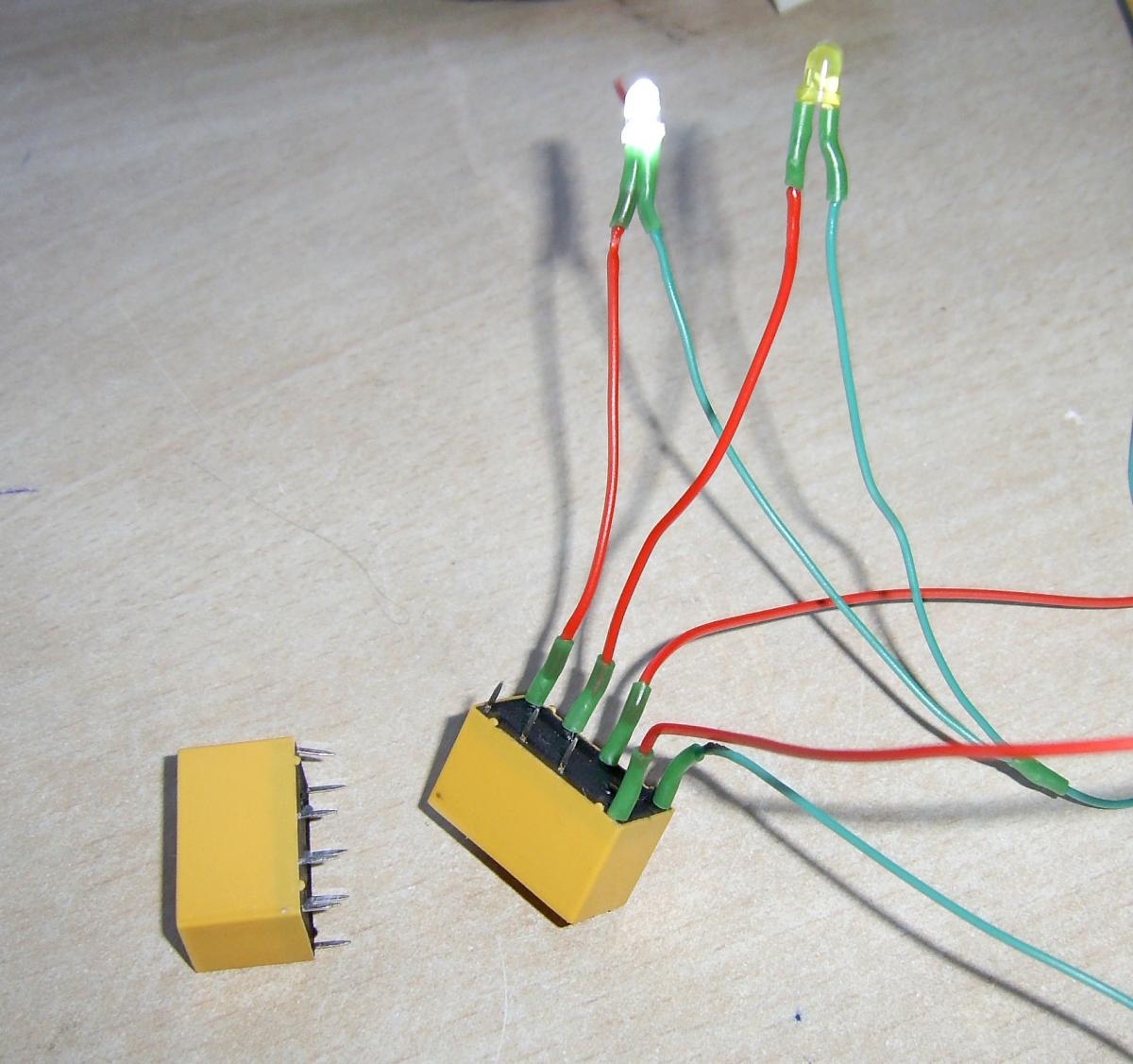

Когда подаю 5в на реле загорается белый!
Спасибо (vS)!!!
Вложение 5237

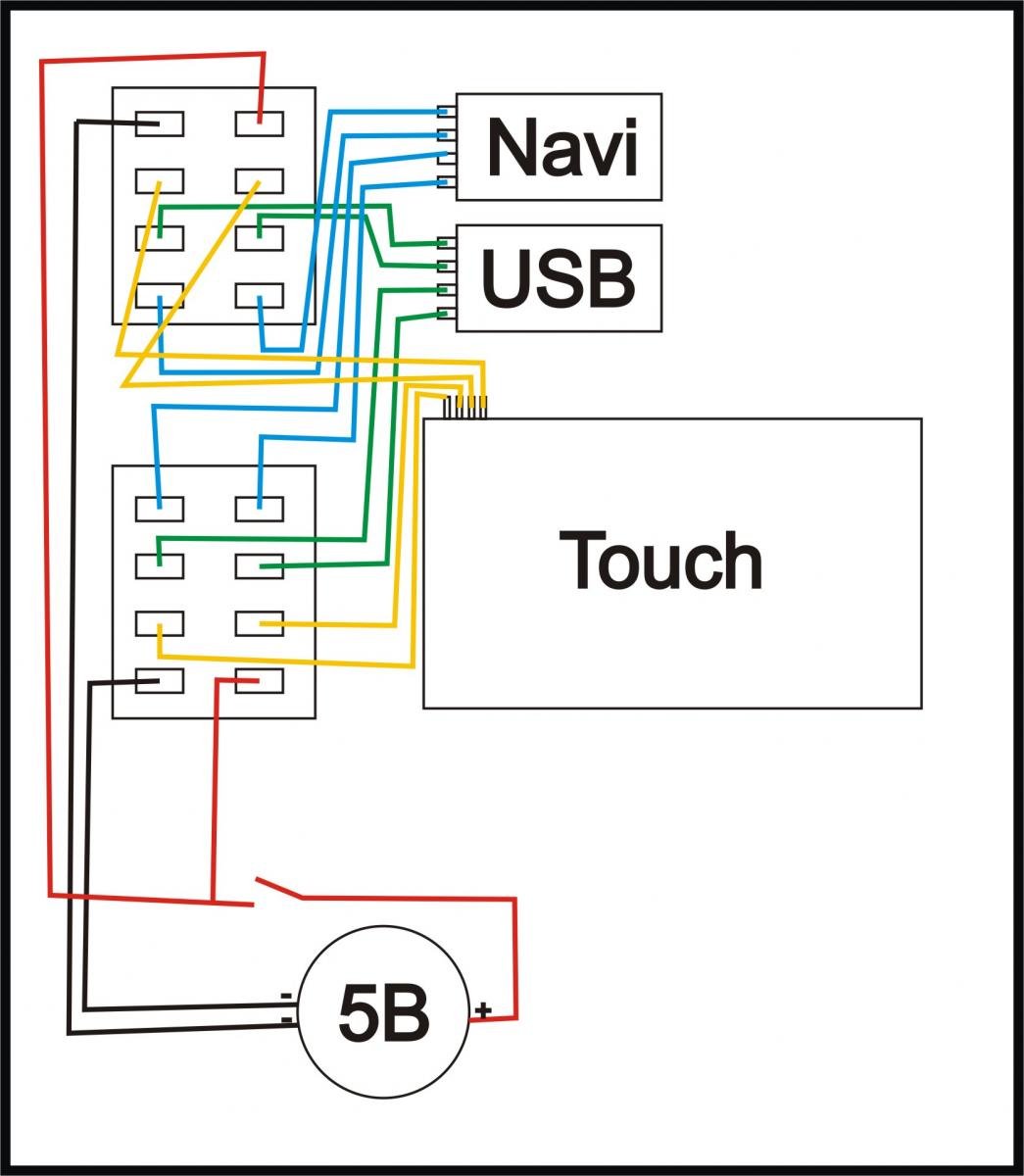

Набросал вот такую схемку подключения на релюшках которые купил!
Вложение 5239
Если есть что не совсем верно, подскажите пожалуйста! Первый раз сталкиваюсь!
(Простите за замороченность схемы, некогда вырисовывать!!!)

Планирую собрать эту схемку на текстолите! Верный путь??? И как это делается я ещё не знаю, но думаю научусь! Зато компактней должно быть!

И еще вопросик к знатокам, а не будет проблем с тачем, если проводки будут удлинятся????

У тебя ошибка или центральный контакт не втом месте где я думаю?

Вложение 5243

Не, там нет ошибки центральный контакт я нашел, я же говорю лампочки срабатывают!!!

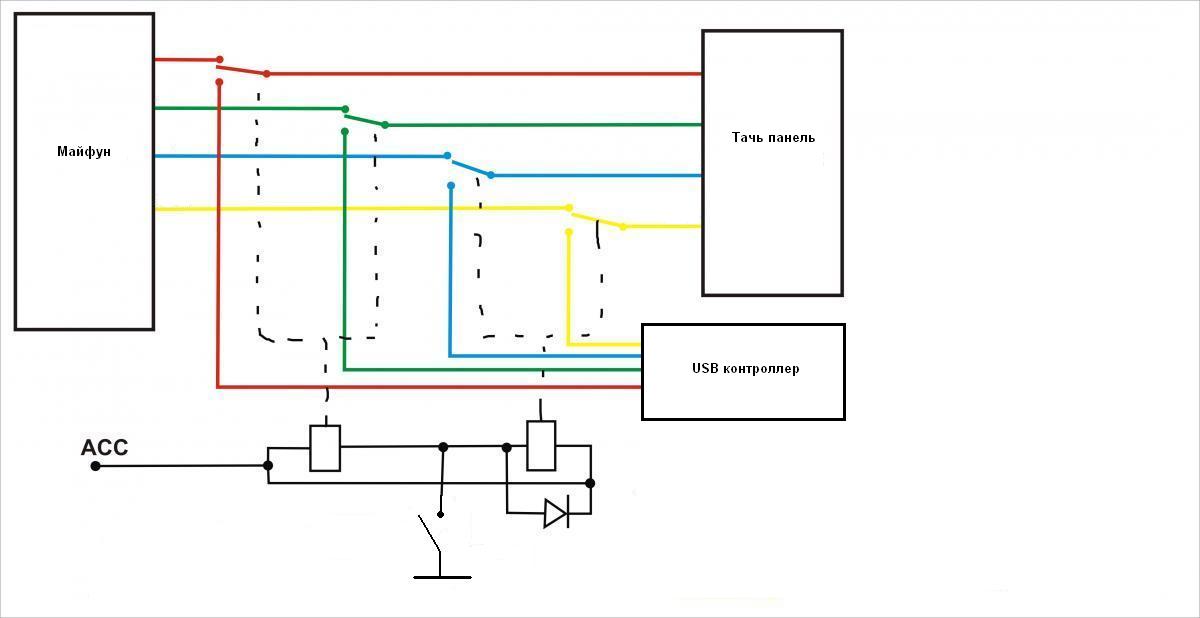

глянь на схемку....
Вложение 5244

Поиски куда уходят 4 контакта от тача, дали кое какие результаты!!!
НА большом шлейфе нашел 2 и 3 контакт. 1 и 4 как таковых нет! Ну в смысле мультиметр нигде не пищит!!! А вот при соеденение 4 на таче и 2 на шлейфе показывает значение 760. А при соеденение 1 на таче и 3 на шлейфе показывает 260. а также на шлейфе нашел 3 контакт где 1,3 показывали 741. а 2,4 - 748,747. Но правда потом они перестали показывать на этом третем контакте! :(

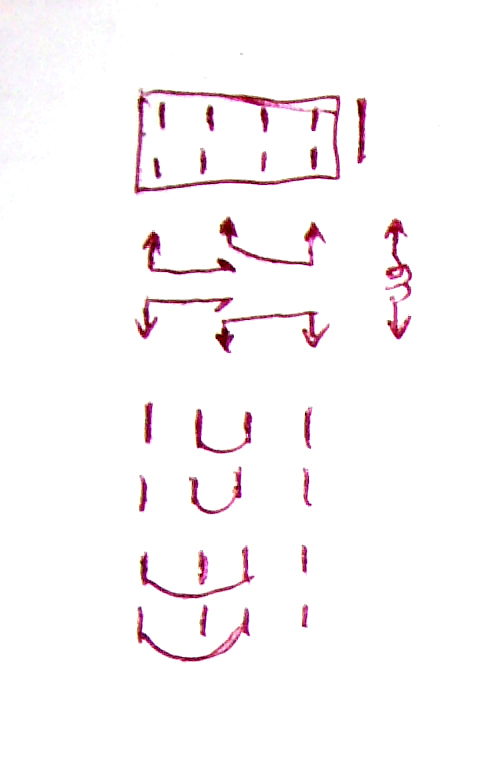

А вот на этой картинке видно, как начинают путатся контакты 1,2,3,4 от тача!!!
Вложение 5246

Если тачь на нажат должны показывать сопротивление 1-3 и 2-4
На шлейфе они идут по порядку с любой стороны 1-2-3-4 , не перепутаешь.

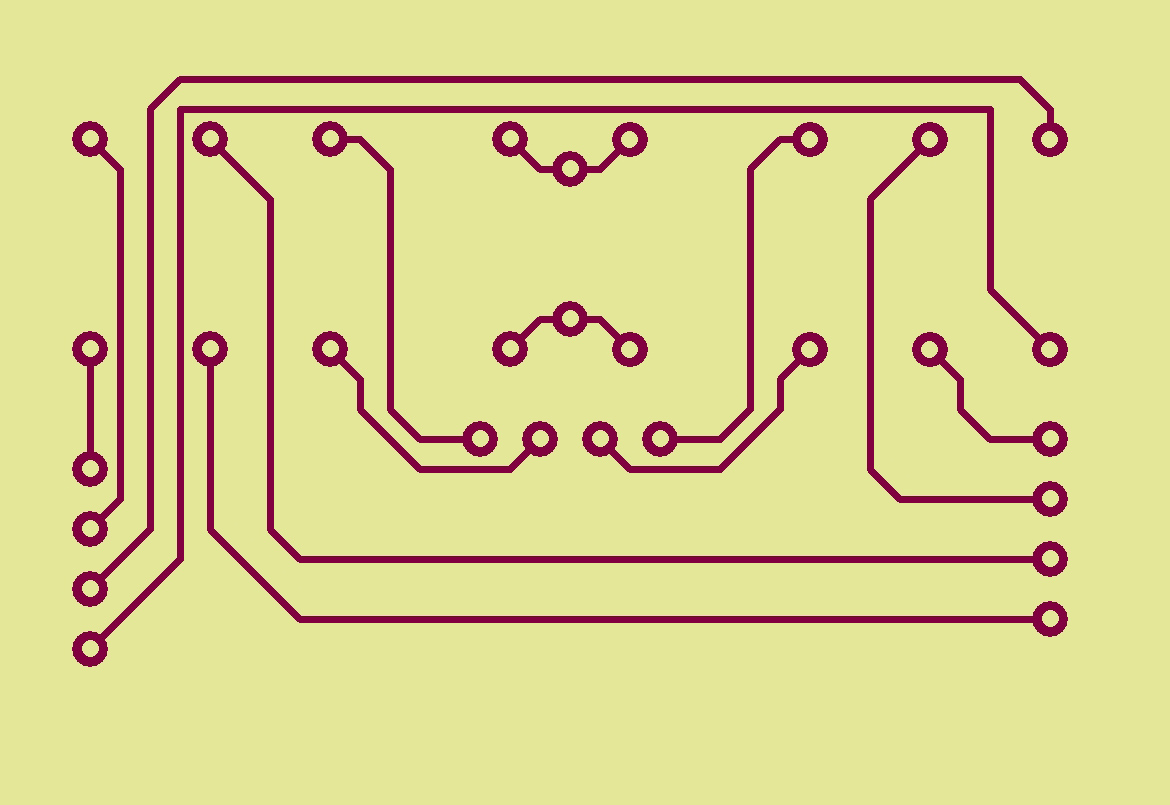

Вот такую схемку нарисовал себе.....
Вложение 5247

Вход с тача вижу, выход на голову тоже вижу , а вот выход на контроллер USB где?

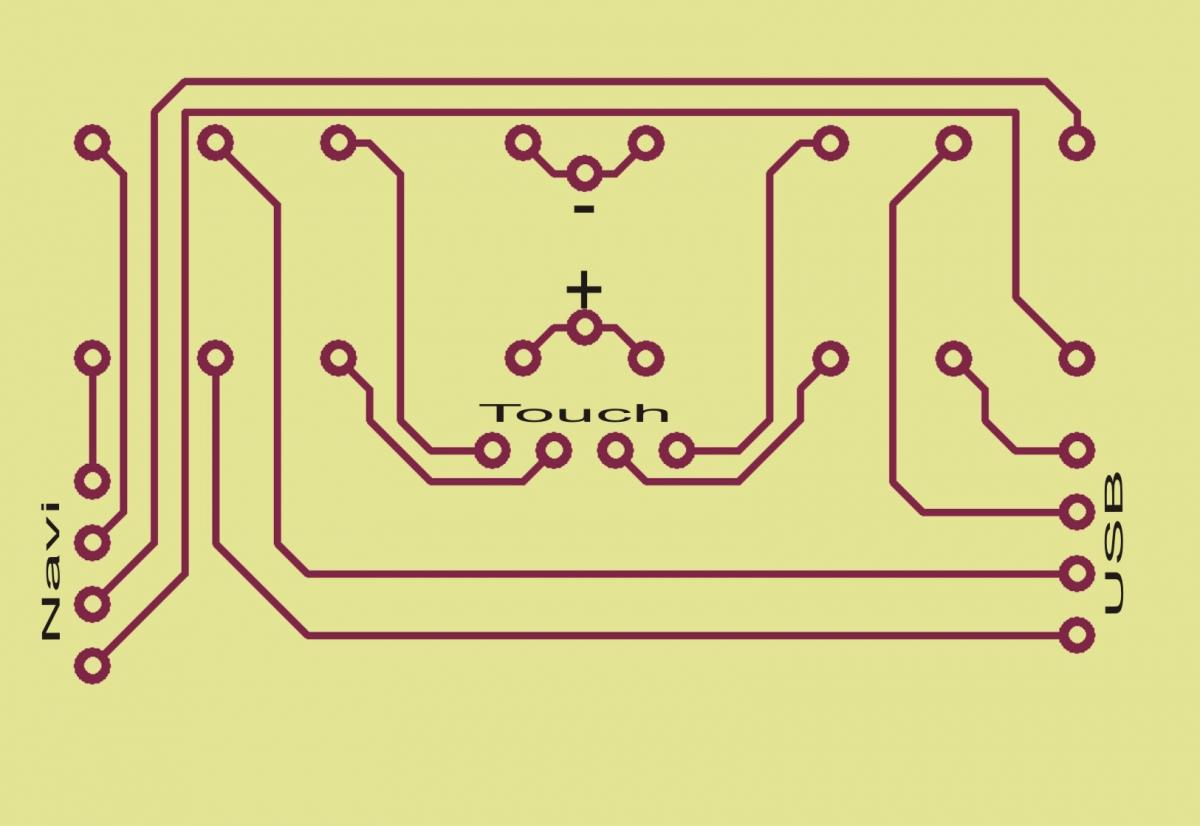

Подписал свою схемку
Вложение 5248
