Запуск автомобиля с голоса

PHP код:

---

int  Mute = 5;  // Pin 5 - Mute
int  Start = 4;  // Pin 4 - Start
int  Stopi = 3;  // Pin 3 - Stop
int  Opening = 7;  // Pin 7 - Open
int  Light = 6;  // Pin 6 - Light
byte com = 0; //reply from voice recognition



boolean running = false;


void setup() {

  // initialize the digital pins as output
  pinMode(Mute, OUTPUT);
  pinMode(Start, OUTPUT);
  pinMode(Stopi, OUTPUT);
  pinMode(Opening, OUTPUT);
  pinMode(Light, OUTPUT);


  Serial.begin(9600);     // Start serial communication at 9600bps
 delay(2000);
 Serial.write(0xAA);
Serial.write(0x37);
delay(1000);
Serial.write(0xAA);
Serial.write(0x21);
}


void loop()    // run over and over again
{

if(Serial.available())
{
com = Serial.read();
  if (com==0x13)
   {
      running = !running;
   digitalWrite(Mute, running);
   }
}
}


---

Вариант первый.

PHP код:

---

int  Mute = 13;  // Pin 13 - Mute
int  Start = 4;  // Pin 4 - Start
int  Stopi = 3;  // Pin 3 - Stop
int  Opening = 7;  // Pin 7 - Open
int  Light = 6;  // Pin 6 - Light
byte com = 0; //reply from voice recognition



boolean running = false;


void setup() {

  // initialize the digital pins as output
  pinMode(Mute, OUTPUT);
  pinMode(Start, OUTPUT);
  pinMode(Stopi, OUTPUT);
  pinMode(Opening, OUTPUT);
  pinMode(Light, OUTPUT);


  Serial.begin(9600);     // Start serial communication at 9600bps
 delay(2000);
 Serial.write(0xAA);
Serial.write(0x37);
delay(1000);
Serial.write(0xAA);
Serial.write(0x21);
}


void loop()    // run over and over again
{

if(Serial.available())
{
com = Serial.read();
  if (com==0x13)
   {
      running = !running;
   digitalWrite(Mute, running);
   }
}
}


---

Вариант второй. Между собой они отличаются самой первой строчкой только второй вариант работает а первый нет

на пятом пине у меня стоит входная нога ULN2003a и параллельно SMD диод через резистор 100 Ом соединенный с пяти-вольтовой массой как на схеме.

Оба скетча рабочие
Ищи ошибку в железе, может быть диод не правильно припаял?

чип просто такой вопрос даже если и не правильно припаял там все равно должно появится 5 вольт а их там нет или я что то недопонимаю

А светодиод светится? Может быть ошибка на платеили КЗ

сегодня опять принесу тестер я снял плату ардуины отдельно подключил модуль распознования подал 5 вольт через TTL программатор осталось только замерить на 5 пине :)
в случае успеха буду разбираться в своей плате

все разобрался 5 вольт появляется на D5 а мне надо на А5 извините моя ошибка я не сказал что выходы у меня должны быть на аналоговых входах :rolleyes:если я не ошибаюсь то мне надо переименовать digitalWrite
на analogWrite и все заработает я ща на работе ПО у меня здесь на компьютере нет а дома проверю:)

A5 это D19

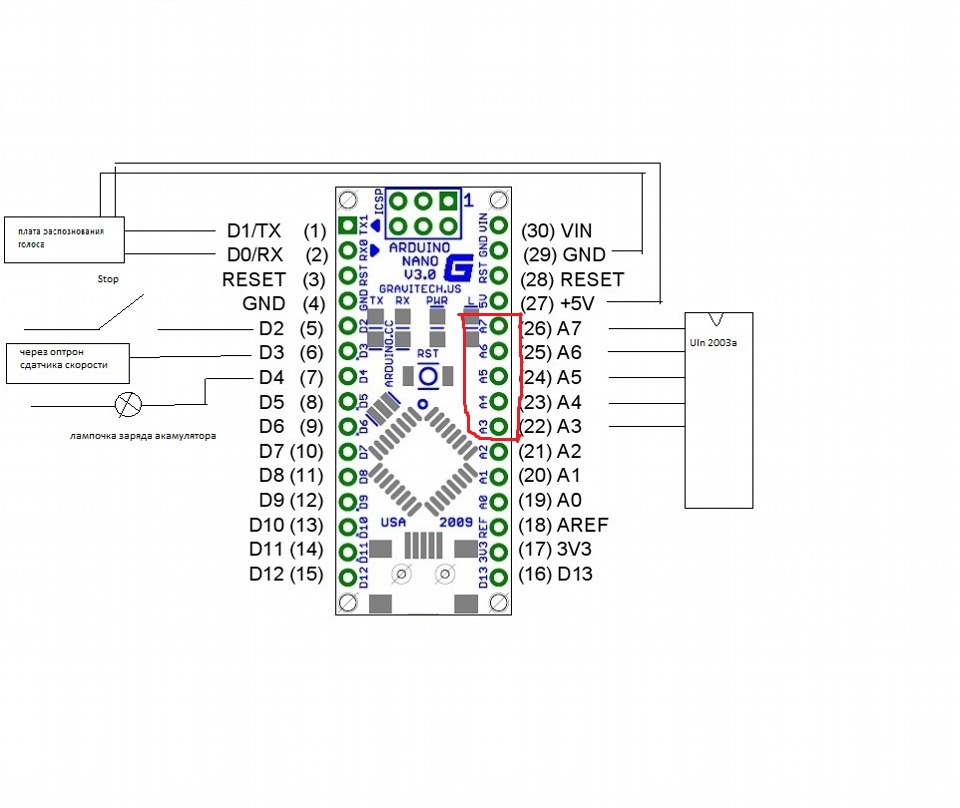

Вложение 15728
вот у меня абсолютно такая же плата пины которые я пометил красным они будут выходами как мне их обозначить в скетче что бы работали именно они????

все понял)

По порядку D17, D18, D19. А6 и А7 не могут работать как цифровые выходы
