Даже не знаю, какой приёмник, на нём никакой маркировки нет и питание тоже на него идет 5В через Ардуину.Цитата:
Сообщение от Chip
А нет... Есть маркировка - LFN. И больше ничего.
Подключение похоже, как в этой документации http://www.ozitronics.com/data/pic1018scl.pdf
Также там советуют добавить 2 резистора и конденсатор для фильтра, попробую. И питание вроде как 6 вольт хочет.
Возможно что у него частота отличается от частоты пульта
Тогда бы совсем не работал. Потому что с близкого расстояния ловит нормально.Цитата:
Сообщение от Chip
Ладно, буду искать другой приёмник.
Вот как раз при несовпадении частоты так и происходит.
Я TSO1738 выбрал по тому что он работает нормально и с 36кГц и 38кГц
Выпаял приёмник из обогревателя, на котором написано CHQB, так тепер даже отражённый от стен сигнал ловит.
Как назначить кнопки пульта?
программа IRKey, просит dll-ку, а с HotKey что то не выходит.
Что за dll просит? Возможно у Вас драйвер не установлен
Просит ftd2xx.dll
Еще может кто подскажет.
Почему если считывать с порта информацию при нажатии на кнопку пульта вижу всякие кракозябы.
Данные шлются в бинарном виде , а не в ASC-II
Спасибо, уже разобрался. Написал программку под себя используя исходник, который взял тут http://www.cyberforum.ru/csharp-begi...ad1088290.html
Не подскажет никто коды с пульта пионеровского (типа sr100)?
очень нужны, хотябы пара-тройка кнопок (а лучше все =))

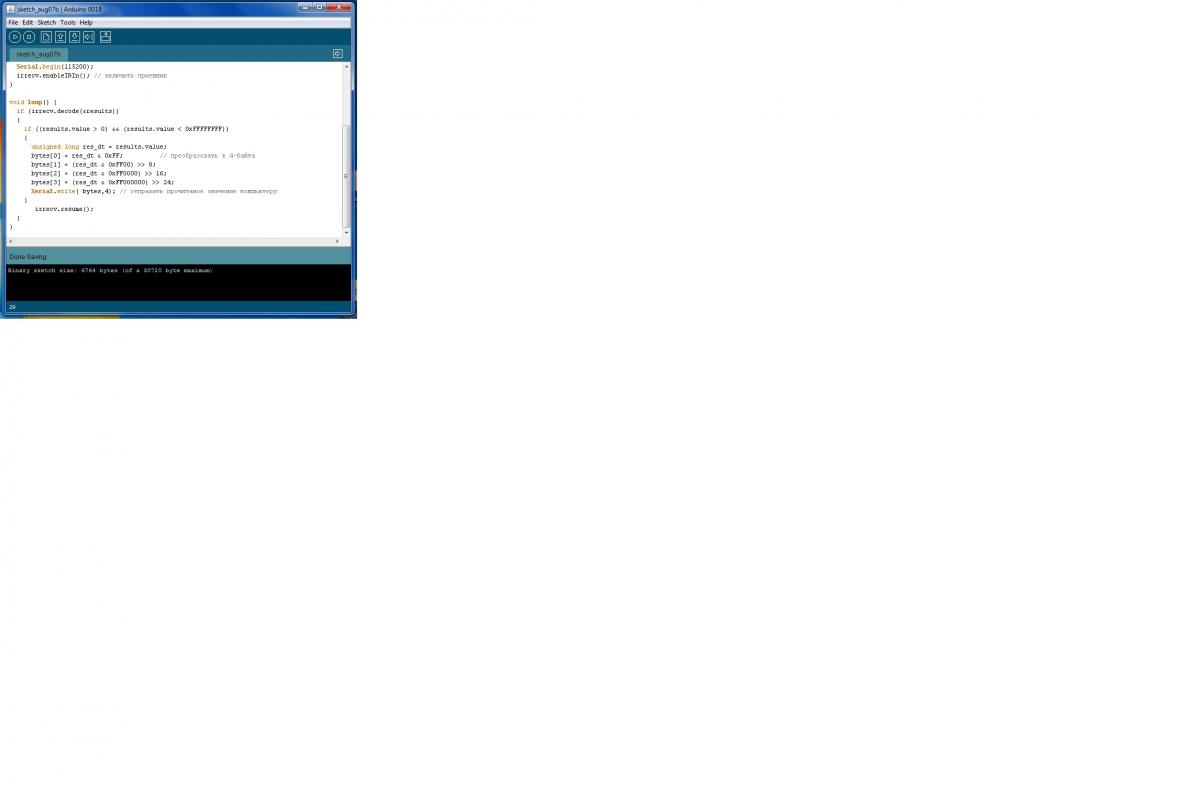

Подскажите,пожалуйста,популярно,что мне делать?Дохожу до этого шага,как в скрине и всё,не знаю,что дальше.Библиотеку брал с 8 поста на 26 странице.Вложение 18637
А Вы сами можете прочитать что написано на Вашем скриншоте?
Согласен,сам ужаснулся,когда увидел.

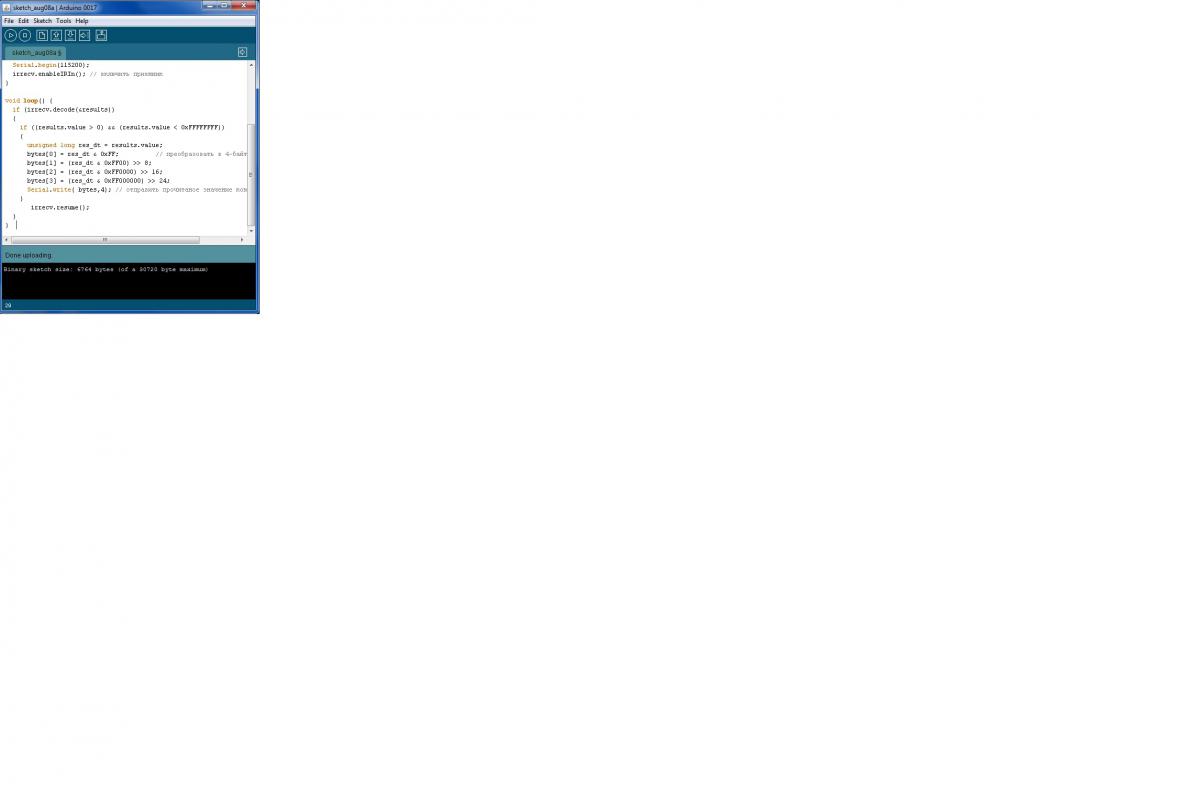

Вложение 18638
Загрузил Carduino,сохранил.
Какие мои дальнейшие действия?
Извините,я ноль в этом деле.
Можно пошагово?
Спасибо за быстрый ответ,не ожидал,сюда долго не писали.
Опять снимок не вышел.Alt+PrtScn всегда так делал.
Нужно окошко еще вырезать

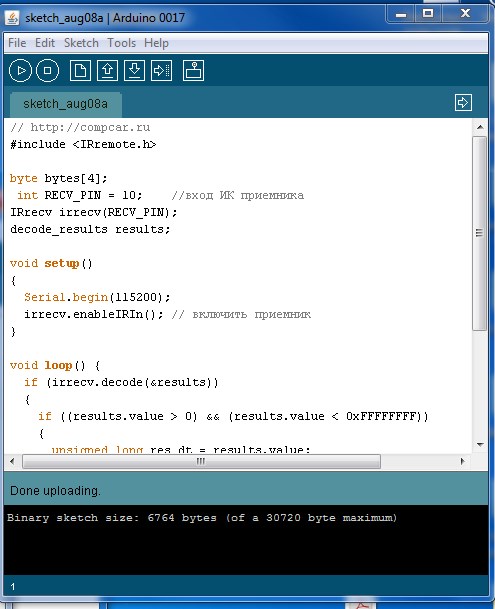

Вложение 18639
пришлось программкой сделать)).
Как понимаю получилось,а дальше для меня тёмный лес.
Судя по скриншоту все залилось в контроллер
Мне тоже так подумалось.)
Дальше делал,как Вы писали в 1 посте на1 странице.
Открыл IRKey config,и для пробы назначил 5 кнопок.Посмотрите config,пожалуйста.(<3041559165> Key1=38 />
<3041526525> Key1=40 />
<16756815> Key1=40 />
<16752735> Key1=38 />
<>Key1=91 />
<>Key1=38 />
<>Key1=39 />
<>Key1=40 />
<>Key1=37 />
)
Сохранил,закрыл.Открыл IRKey,значок в трее появился,и дальше ничего не происходит.
P.S. Как можно проверить ИК-приёмник?Пульт знаю-мобилой.
У меня vs1838b,подключек к ICSP на 2,4 и 6 ногу.
Спасибо за помощь.
Chip,а как состыковать файл config с carduino?
Я же это должен где то прописать:
<3041559165> Key1=38 />
<3041526525> Key1=40 />
<16756815> Key1=40 />
<16752735> Key1=38 />
<2064>Key1=175 />
<2065>Key1=174 />
<2061>Key1=173 />
<2083>Key1=179 />
<2102>Key1=178 />
<2098>Key1=177 />
<2100>Key1=176 />
<2080>Key1=33 />
<2081>Key1=34 />
<2107>Key1=13 />
<2063>Key1=91 />
<2049>Key1=97 />
?
Я бы лучше использовал следующий софт и скетч
Пульт от триколоровского ресивера дал такой результат:
<1178879285>Key1=175 />
<1179010630>Key1=174 />
<1161310520>Key1=173 />
<1111704113>Key1=13 />
<1179010630>Key1=38 />
<1178155317>Key1=40 />
<1179010630>Key1=37 />
<1127233093>Key1=39 />
Где это надо прописать,чтобы получить наслаждение ? ))
Подскажите, именно Arduino Nano должна использоваться? У меня валяется без дела Arduino UNO и специальный ИК-приемник для неё, который я уже использовал в других проектах. Подключил ИК приемник как на схеме, в пин D10, загрузил скетч и попробовал запустить программу. Сперва программа ругалась на отсутствие библиотеки ftd2xx.dll, после того как я скачал эту библиотеку и подсунул в папку с программой, она запустилась, но тут же вылетела с ошибкой FT_Open - Device Not Found.
А жаль, так хотелось привязать кнопки Play/Stop/FF/Rew на пульте ресивера к мультимедийным кнопкам на клавиатуре.
Нужна ардуина с FTDI мостом
