Всем привет. Имеется arduino uno, 2 ленты rgb по 5 метров, усилитель rgb . Нужно все это соедить.
Я представляю это так:
адуино - усилитель - лента - усилитель - лента
Подскажите правильно это будет или нет? Если так, то как правильно соединить ардуино - усилитель?
Заранее спасибо
Что за усилитель?
Усилитель rgb самодельный, взял со схем.нетВложение 17555Вложение 17554
До метра вроде можно по этой схеме подключать Вложение 17556
Для двух лент одной платы ключей должно хватить
Т.е. 2 ленты можно подключить по схеме с unl2003?
Я имел ввиду первую схему
А усилитель rgb напрямую надо подключать к ардуино или через unl2003?
На прямую
Мало информации
Какой ток? Какое напряжение питания лент? И т.д.
Пока подключал к ардуино только 5 метров RGB ленты. Питание 12 вольт. Ток потребления не мерял. В качестве источника питания использую компьютерный бп 12В 10А. На прямую RGB усилитель с ардуино работать не хочет, а через unl2003 все работае.
В итоге думаю сделать освещение в комнате на светодиодных лентах, 3 rgb и 3-4 ленты холодный белый. И управление с помощью энкодеров, пульта и телефона. Но так как с электроникой и програмированием не знаком, то по немногу изучаю разные примеры и делаю программу для ардуино.

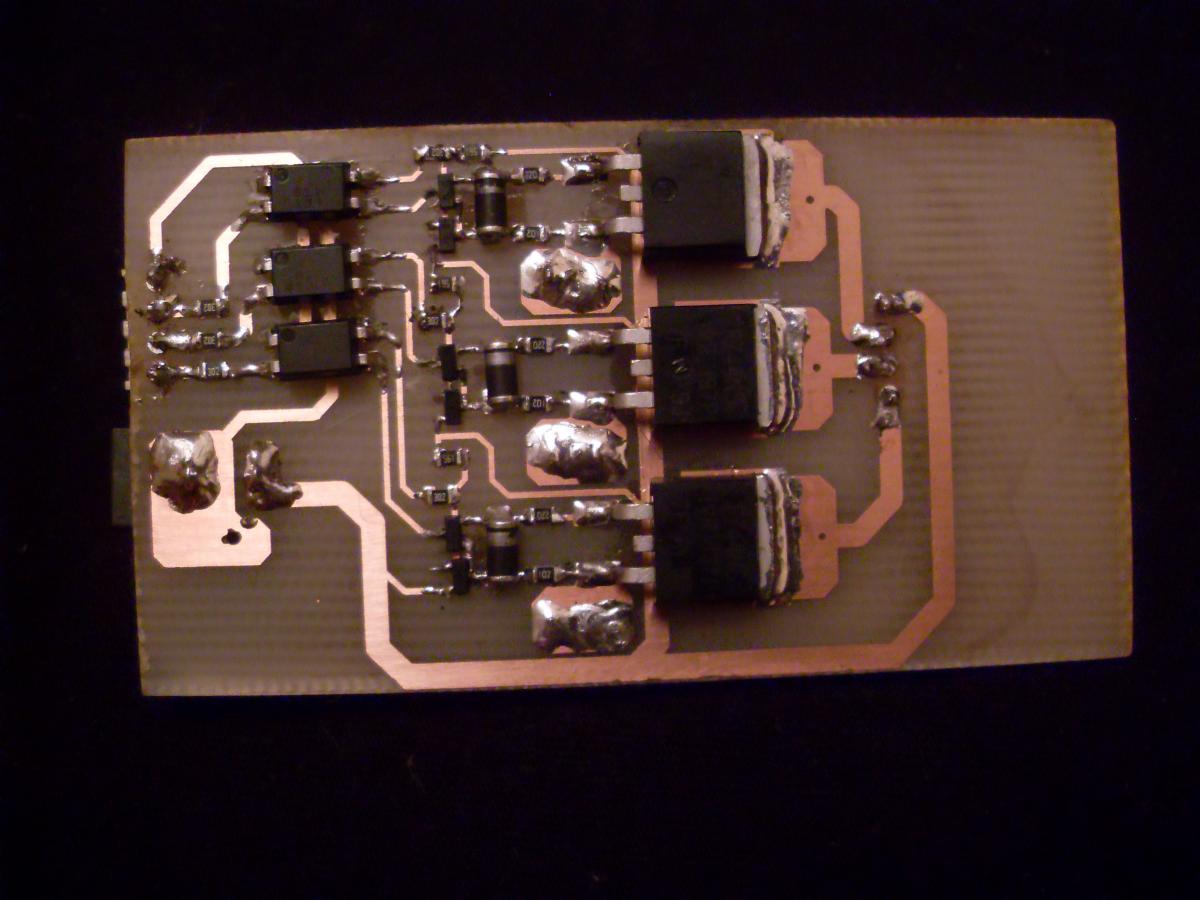

фото усилителя и схемка как подключаю
Вложение 18454
