На моей магнитоле нет AUX. Но есть кассетник и управление на CD челенджер
CD пользуюсь. Посоветуйте куда прицепить AUX. Думаю на головку кассетника.
Вложение 17652Вложение 17653Вложение 17654Вложение 17655Вложение 17656

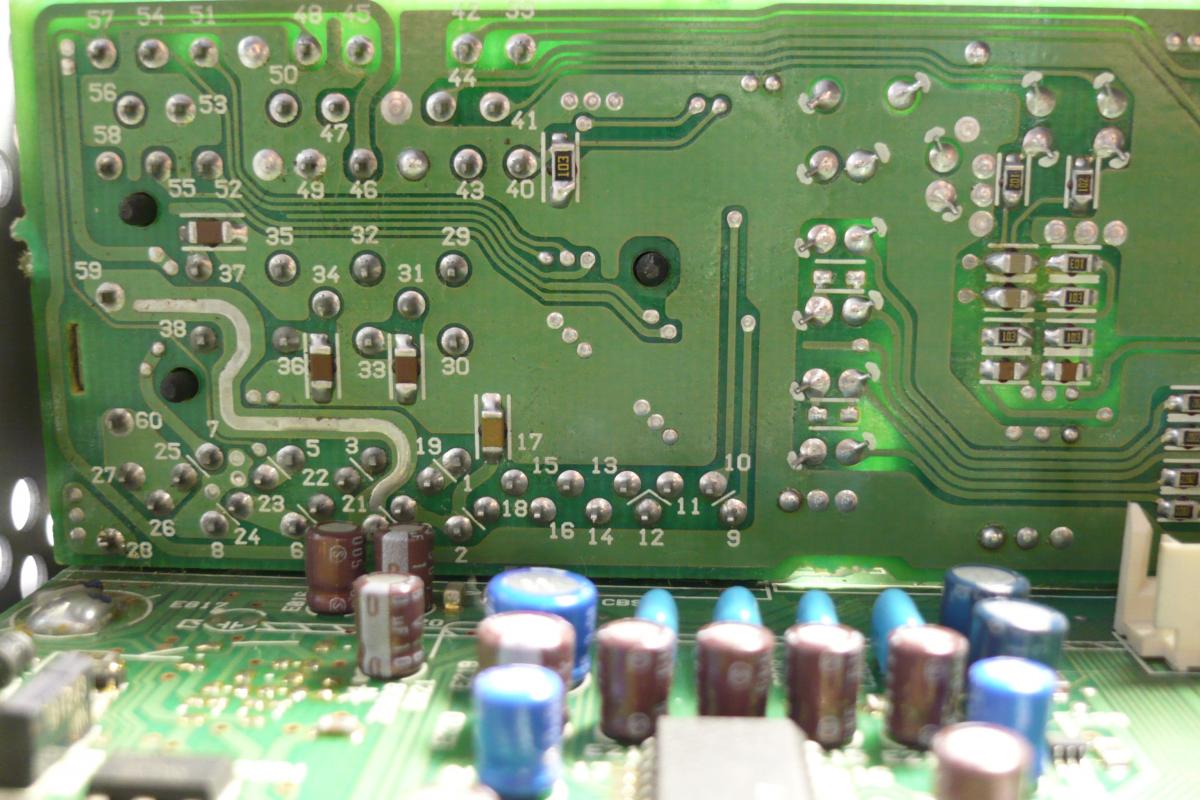

На последней фотографии левый верхний угол выделен овалом выход с головки кассетника. Первая фотография основная плата, вторая фотография выводы на колодку.
Жду дельных советов. Так как магнитолу менять не собираюсь. Но хочу на неё подать звук от Сарпьютера.
Магнитола стоит на Ренж Ровере.
Нужн Datasheet на микросхему аудио процессора
Я так понимаю процессор ауди это тот что на первом снимке IC 602

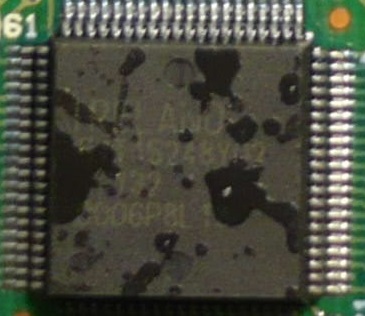

Даташит этой микросхемы нужен? на первой фотографии их две.Вложение 17658
Chip, добрый день. Вы так мне и не ответили. Микросхема ауди процессора. это та которую я указал.
Я не знаю.
А каким образом это узнать? Идти по дорожкам от колодок.
либо ищи схему (причем она наверняка совпадает с какой то моделью альпайна в которой точно такой же проц), либо даташит на проц, либо иди по дорожкам от головки там по идее будет микросхема предварительного уся а потом к процу, вот можно на выход этой микросхемы, перерезав дорожки, к головке будут искажения надо сильно уменьшать уровень сигнала, но что то там надо еще сделать что бы голова поняла что "кассета стоит и крутиться" или кассету вставлять
Спасибо. Схему я думаю навряд ли можно найти. Англичане на этот приёмник ставят AUX за 120 фунтиков. Но магнитолу нужно пересылать в Англию. Я с ними списывался хотел оплатить им за работу И просил их бросить схему куда они впаиваются. Но не хотят они делиться, только пересылка к ним.
ищи любую схему с таким процем в части мафона они все равно будут очень похожи, но если сам хоть чуть чуть разбираешься можно по дорожкам платы туда прийти , ну или даташит, все там просто
A - B - C - D - E - F - G - H - I - J - K - L - M - N - O - P - Q - R - S - T - U - V - W - X - Y - Z
Всего 4629 аппаратов.
Обновление от 31 января 2012 г.
Сортировка по первой букве "R"
Наименование: Модель: Защита: Номер: Производитель: Процессор: Память: Код: УМЗЧ:
RANGE ROVER AL7RV710 wide panel CODE 0000-9999 AMR6284 E90320132B ALPINE 51T15248Y01 118 + D78P058FGC 24C02 EEPROM TDA7385
RANGE ROVER KE-85ZBM PIONEER
RANGE ROVER PRC 7119 CLARION JUMPERS
RANGE ROVER PU-9590C CLARION D75116GF763 S2914 smd EEPROM
RANGE ROVER PU-9844 CODE 1111-6666 AMR2384 CLARION D75518GF141 EEPROM TA8210AH x 2
RANGE ROVER wide panel CODE 4 dig XQD101550LNF ALPINE 51T85523W03-135 24C02 EEPROM
Вот что я нашол в инете как я понимаю процессор 51T85523W03-135
Не совсем понял как вы связали отсутствие подлокотника с отсутствием AUX, ну да бог с ним :) подозреваю на то что исходили из комплектации модели.
Касабельно вопроса: Что для этого нужно. Нужно прочитать тему сначала :) а точнее найти на лентопротяжном механизме те контакты по которым магнитола узнает о том что касета вставленна, затем как уже сказал Chip найти аудио процессор и дотащит на него. Найти его и без схемы не так и сложно, от головки сигнал будет идти на него, а там хоть острый глаз, хоть тестер, там уже на любителя.
Алгоритм такой.
1. Разобраться как магнитола понимает что кассета вставленна, это чаще всего какой то механический переключатель/сенсор на замыкание, симулировать его. В этом фантазии нет придела начиная от тумблера с гайкой и заканчивая ключом на транзисторе управляемый каким либо сигналом, допустим откуда то прикрутить сигнал который появляется при переключении с режима кассета/чейнджер например питание лентопротяжного механизма. Возможно переключение происходит автоматически когда вставляется кассета. Тогда достаточно взять сигнал идущий например на мотор при нажатии Play и через транзисторный ключь замыкать им контакты сигнализирующие о том что кассета вставленна.
2. Проследить за неуловимыми дорожками от головки к аудио процу, раздобыть датащит на него и смотреть как этот зверь работает, и куда он свой сигнал шлет для дальнейшего усиления вот туда нам и надо, ну это если сильно хочется стерео звук с нормальным качеством, а если просто чтоб шуршало, можно и к головке присобачить))) кроме того при подключении не плохо соблюдать кое какие правила подключения аудио проводников, ну там экран провода на землю, может фильтр понадобиться, фильтр по питанию подключаемого устройства (допустим carPC) фильтр по питанию в любом случае.
3. Ну и поправки исходя из модели и устройства того кто лежит перед вами с кишками на ружу, не пугайтесь я про магнитолу.
Просьба не выкладывать фото плат, толку от этого ноль, так же не стоит выкладывать фото процессоров на которых нихрена не видно что на нем написано, маркировку можно описать циферками, в том случае если ну с ног сбились и не можете найти документацию, все равно ее искать по маркировке, а не по фоткам))))
Напряжение с головки порядка 0,3 мВ
Подавать туда внешний сигнал бессмысленно
Будет перегруз входного каскада.
Простой делитель тоже не выход - шумов много будет
Ну и учитывайте АЧХ усилителя воспроизведения, там заложены предискажения под тракт магнитная головка и лента
Главное это актуальность этого сообщения, ТС наверно и машину уже продал
Привет Всем.
Продолжу начатую беседу. карпьютер собран на материнке GeForce 9400-itx, монитор Lilliput 869GLT Функционирует без проблем вот уже 4 год.
На головном устройстве нет AUX приёмник менять не собираюсь. Стоит заводской усилитель с балансным входом.
Можно ли с помощью AZ-FM адаптер звука привязать кп к штатной музыке.
Вопрос не праздный. Вопрос стоит в том AZ-FM к компьютеру как подключить.Вложение 18611Вложение 18612Вложение 18613
Первый снимок это подключение приёмника к усилителю последний материнка
МожноЦитата:
Можно ли с помощью AZ-FM адаптер звука привязать кп к штатной музыке.
К сожалению ссылки не рабочииЦитата:
Первый снимок это подключение приёмника к усилителю последний материнка
По новой загружуВложение 18614Вложение 18615Вложение 18616
От 01.07 не открываются, а в день загрузки открывались.
от 03.07. несколько раз пробовал открыть. Открываются.
Возможно вирус какой сидит на форуме. Парнуха включалась 1 и 2 числа или с разрешения админа её загрузили.
После этого я компу полное сканирование сделал.
Проблему с вложениями исправил
