Здравствуйте, может кто сталкивался с таким реле Aqh2223 или aqh3223 ? Есть схема подключения, принцип работы?
Вид для печати
Здравствуйте, может кто сталкивался с таким реле Aqh2223 или aqh3223 ? Есть схема подключения, принцип работы?
Это оптрон, его можно нагружать только слабыми нагрузками с током от 0,3 и не более 0,9А
Вот тех. характеристики оптрона
Вложение 19321
Да я читал Datasheet, Но не разобрался в схеме подключения. Нашёл для 39MF22, схема наверно такая же?
https://cdn.instructables.com/FUT/UR...N09A.LARGE.jpg
В Datasheet есть схема подключения на 3стр. в самом начале страницы
Благодарю, а что означает VL (AC)
AC -переменное напряжениеЦитата:
Trigger LED forward current; V L : Load voltage; I L : Load current
VL - Напряжение нагрузки
IL - ток нагрузки
По схеме это просто подключить в розетку, про LOAD не забывайте, а то будет маленький взрыв
И ещё один вопрос - написано "сделать демпфер (100 Ом резистор и 100nF)" Это как?
А где это написано? может они снаббер имели ввиду?
Снабер нужен только в случаи подключения индуктивной нагрузки
https://arduinodiy.wordpress.com/201...crocontroller/Цитата:
Сообщение от Chip
Цитата:
There is no snubber circuit as I prefer to have that closer to the load. One could however use a 100nF capacitor in series with a 100 ohm resistor.
Цитата:
Нет схемы демпфера, поскольку я предпочитаю, чтобы это было ближе к нагрузке. Однако можно было использовать конденсатор емкостью 100 нФ последовательно с резистором 100 Ом.
Все верно это про снаббер
Цитата:
There is no snubber circuit as I prefer to have that closer to the load. One could however use a 100nF capacitor in series with a 100 ohm resistor.
Chip, спасибо, всё разложил по полочкам.
Добрый день, а если из этой схемы исключить резистор со светодиодом, ни чего страшного не будет? Они ведь только для индикации вкл/выкл.
Не понял - LOAD это что и почему без него будет взрывЦитата:
Сообщение от Chip

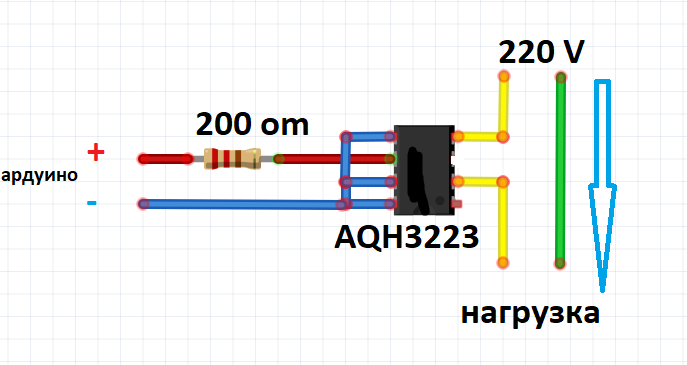

Такая схема не взорвётся?
Вложение 19387
Или так?
Вложение 19388
Не могу Datasheet посмотреть на телефоне.
Норм,не взорвется?Цитата:
Сообщение от Kevin
Многие подключают 220В прямо к симистору, без нагрузкиЦитата:
Не понял - LOAD это что и почему без него будет взрыв
И какой же результат они желали увидеть : )Цитата:
Сообщение от Chip
