Есть 7 портовый активный USB хаб. На его БП написано 5В 2А. Если для него взять питание с фишки питания HDD, прокатит ли такой вариант?
БП - E10000
HUB TrendNet TU2-700
В хаб будет воткнуто:
Wifi TrendNet TBW-104UB
Bluetooth адаптер (RoverMate)
GPS BU-353
Siemens S55 через дата-кабель
Тачскрин от монитора
Возможно в дальнейшем подключение флешек или USB HDD
Судя по железу не так уж и много будет потреблять,
А еще какая материнка с процем?
Похоже, что самым жручим девайсом на хабе будет только WiFi, если конечно ты собрался ставить именно WiFi-Ethernet, потому что TrendNet TBW-104UB это всего-лишь BT-адаптер :) Вообще не вижу никаких препятствий, чтобы взять 5 Вольт с БП карпутера не только для хаба, но и для других устройств, требующих дополнительное питание. Сам именно так и буду делать. Альтернатива этому только отдельный понижающий преобразователь, цена около 1300р, по-моему не вариант ;)Цитата:
Сообщение от forcis
Действительно ошибся, когда с сайта тренднета брал модель WiFi адаптера. Куплен TEW-424UB, а не TBW-104UB, просто картинка была похожая...Цитата:
Сообщение от GoaN16
А материнка - INTELY201GL2
Тогда мощности БП конечно хватит и еще останется.Цитата:
Сообщение от forcis
А что 6 портов USB на материнке не хватает ?
а откуда там 6 портов? Чего то я четыре насчитал...
Два впаяные, и два внутрених разьема по два USB на каждом. Итого: 6 USB
Семён Семёныч.....а второго внутреннего я и не заметил....
Даже на инструкции идущей к матери они оба обозначены
6 там портов... Но проблема в другом. Либо мне тащить жгут из 5 usb из под пассажирского сиденья, либо 1 USB и 1 питание... При этом остается резерв по портам....Цитата:
Сообщение от Turbych
Ну БТ и Wi-Fi у меня прямо в корпусе размещены только на Wi-Fi антена выводится.
Ну и еще придется тащить провода питания на Хаб
Зато без Хаба надежней . С хабом переодически какието проблемы возникают, незнаю может Хаб такой попался, но после его юзания на стационарном компе решил что к Хабу можно подключить мышку , клаву, и Флеш Ридер
А мышку круче BT-шную с собой возить, тогда можно и без клавы обходиться.Цитата:
Сообщение от Chip
Можно экранной клавой пользоваться .
Вообщем до этого смог обойтись без хаба, сейчас хаб ставить уже нужно. Но вот возник вопрос: Питание хаб может получить 2мя способами: 1й - через USB, c помощью которого он подключается к компьютеру, 2-й вариант - от внешнего источника.
С одной стороны все понятно: не хватает питания через USB - подводи внешнее питание. Но если брать питание с +5 блока питания компьютера - не получим ли в итоге тот же эффект, что и при питании с USB?
дык смысл питания хаба от БП +5В заключается в том что, если у Вас хаб стоит в бардачке (например) а сам комп в машине, то при длинне кабеля USB в 5 метров ни о каких 5В на хабе речи и быть не может, просто по тому что Вы видели какие "толстые провода" у кабеля USB, отсюда и просадка напруги. А отдельное питание на хаб тянем нормальными толстыми проводами и получаем замечательный результат.
Видимо не только в этом ограничение. Вчера порылся в инете, и нашел что существует ограничение по питанию USB - 500mA на 1 порт. Соответсвенно при подключении хаба без доппитания порт при превышении данной нагрузки либо отключится, либо начнутся глюки.Цитата:
Сообщение от OwlMaster
Ну так а я о чем :) на порт по 500мА - 4порта - 2А!!! не хило? вот и просадка на тоненьких проводочках ;)

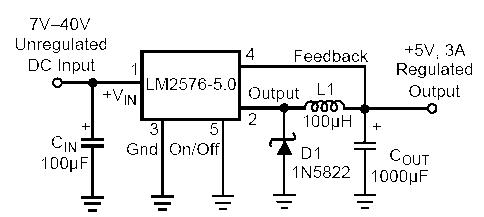

Вот простейшая схемка для питания Хаба.
Входное напряжение от 7в-40в выходное 5в 3А
Вообщем если собирать самому выйдет не дороже 200 руб
Если затариваться в Чип-и-Дипе, то выйдет дороже 200р :)Цитата:
Сообщение от Chip
В чип и дипе цены :eek:
+1Цитата:
Сообщение от GoaN16
Цены стали нереальные в этом Чипе_Пипе, на Митнском почти в два раза дешевле.
я тоже поставил хаб 7ми портовый с внешним питанием
если просто подключено без внешнего питания то все ОК, но если с внешним питанием то на компе сразу загораются все лампы (PWR, HDD и еще что то), обрезал питалово со стороны юсб вроде проблемы прошли, НО теперь в этом хабе определяется только GPS bu353,
остальное - неизвестное устройство,
ps мать G61m
pss почему то на данной матери не пропадает питание на USB даже в выключенном состоянии
На митинке видел готовый импульсный преобразователь на 5В 3А, стоил 300р, Кетай.
Где-то в цоколе (подвальном этаже). Жалею, что не купил. Придется на ЛМке делать.)))
Карим, питалово на мамке в дежурном режиме рулится перемычками ;) в твоем случае питание надо было резать не целиком с УСБ, а только "силу" на разъемы, а питание самого чипа хаба оставить от кабеля со стороны компа, или может даже лучще через диодик, чтобы с компа туда питалово шло, а в комп нет.
От чего бы все таки запитать Хаб, точнее преобразователь. Как вариант:
1. От АСС, но тогда устройства на хабе будут отваливаться еще до перехода в ждущий режим. Пока не знаю чем это грозит.
2. На постоянку - не годится, будет выжирать АКБ.
3. Через управление от выхода 5В БП, пока не нашел, чем такой вариант плох
Береш релюшку 12в от автомобиля и вешаешь ее на питание 12в от M2-ITX? а контакты на +12в от аккума и на питание хаба
Тоже вариант, но пока не очень понимаю, как все это поведет себя в ждущем режиме.Цитата:
Сообщение от Chip
В ждущем питание хаба так же осуществляется , потому как релюшка запитывается с компа
А в ждущем разве 12В остается? По моему только 5ВЦитата:
Сообщение от Chip
Тогда нужно 5-и вольтовую релюшку ставить
Я так и не понял одну весчъ:
ХАБ питается от компутера (по кабелю ) и от отдельного 5в Б,П.
В самом ХАБе питание "запараллелино".Это что-бы при отсутствии внешнего питания ХАБ работал.
Надо питание от компа и от БП разъединяить?
Или можно оставить?
Если использовать этот http://www.compcar.ru/forum/showthread.php?t=4045 преобразователь, то достаточно +5 с блока питания взять как сигнальный и обычным полевиком сажать управляющий сигнал на землю=) Или взять +5 прямо с USB кабеля (ток нам нужен не большой - должно хватить).
Доброго времени суток.
Имеется проблема... (пробывал 4 модели) USB HUB и внешний HDD Samsung USB на 80GB.
Хотелось бы чтобы винт работал в машине тоже. Кстати винт не работает напрямую с УСБ портов материнки CAR PC т.е. не хватка питания. Есть такое устройство на чипе 34063API в даташите описано что максимальный ток 1.5А. А по схеме 500Ма
Помогите что можно сделать?
http://www.compcar.ru/forum/attachme...9&d=1217319564
собрал преобразователь по такой схеме. все нормально выдает по напряжению и току, НО микруха в этой схеме очень греется.
пробовал радиатор цеплять, размер примерно как пачка сигарет. при токе 2А тоже очень горячий.
в чем проблема? в микрухе? еще вот катушку такую точно не нашел, поставил PE-54036(17 микроГенри). или искать именно такого номинала катушку?
Осталось конденсатор 100 пик поставить и диод д9. :eek:
Дело в первую очередь в дросселе! Я это знал, когда ещё не дочитал до того места, где об этом речь пошла.
Как бы правильно объяснить? Это не фильтрующий дроссель, который ни на что не влияет кроме окончательной фильтрации импульсов! Это очень ВАЖНЫЙ элемент схемы, который принимает на себя одну из основных ролей всей схемы!
У меня 2576 совсем без радиатора и совсем не греется.
Кстати, предлагаю очень недорогое решение 5V почти 1A - телефонные зарядки от прикуривателя. :) При цене в $2 можно себе позволить купить готовую плату. ;)
Только надо учитывать, что ноги дросселя зачищают кислотой, и их, как минимум, надо зачистить и залудить заново.
оп! затупил немного. катушку написал правильно, а номинал не верно указал. вот правильно.PE-54036 Ind Power Wirewound 168uH 20% 1.81A ToroidЦитата:
Сообщение от Зундер
https://www.verical.com/category/325...ductor-Leaded#
1А мало, хочу хаб запитать, а там, судя по форуму 500мА на 1 порт. маловато будет 1 А.
спасибо информацию о дросселе. http://i.smiles2k.net/aiwan_smiles/drinks.gif
продавец, сцуко, сказал, мол бери, без разницы, все будет работать. я и поверил.
я так понял схема не полная на рисунке?
а можешь тогда полную схему нарисовать: куда конденсатор лепить и диод?
"100 пик" - это 100 пикофарад? а "д9" - это что?
про 100 пик и Д9 это шутка, не воспринимай всерьёз. :rolleyes:Цитата:
Сообщение от farmukanx
Дроссель я брал готовый в smd-исполнении, фирменный, находил на сайтах, торгующих комплектовкой по почте. Можно сделать самостоятельно, ничего сложного.
Конденсаторы низкоимпедансные, фирменные, покупал на радиорынке.
Конденсатор и дроссель в импульсной схеме - 2 важнейших элемента, лишь бы что нельзя ставить, рассчитываются по формулам в даташите.
Будешь в Киеве - комплектовку на Кардачах можно в павильоне 9В поискать, там много полезного есть.
По поводу хаба. Уверен, что с каждого порта будет постоянное потребление 500 мА? Думаю, что всё же меньше. У меня внешний HDD потребляет чуть больше 300 мА. Не могу себе представить мощную нагрузку, которая по всем портам будет просить по 500мА.
Заряжать аккумуляторы? так и здесь 200-300 мА. Посчитай возможную нагрузку, может не надо такие токи?
