Приобрел материнскую плату Nano-ITX VIA EPIA-8000EG, это уже проделывал Homeword. И видимо в первую очередь к нему адресую вопросы и другим на пользу будет, кто столкнется к этой мамкой. По этому посту выставил такие же настройки, 16-пин конектор желаем получить
3 - B
4 - G
7 - R
9 - CVBS
но на выходе 16-pin TV out на пинах имеем
3 - B_PB
4 - G_Y
7 - R_PR
9 - пусто
какие только изменения не делал в настройках, не получается.
Прошу помощи у всех Гуру, и естественно Homeword.
Завтра еще раз проверю у себя , и опишу весь процесс подключения.Цитата:
Сообщение от a572007
Ну в общем так

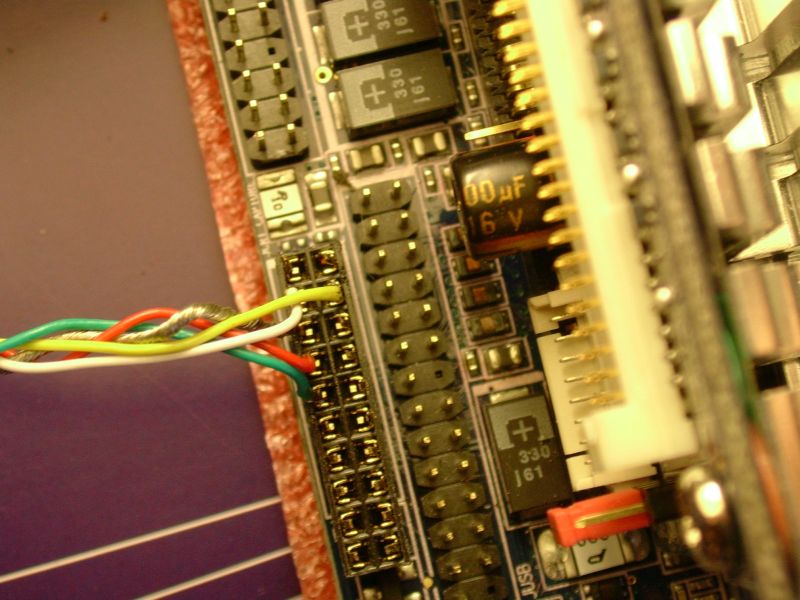

Подключаем RGB и синхру как было раньше указано.
Вложение 880

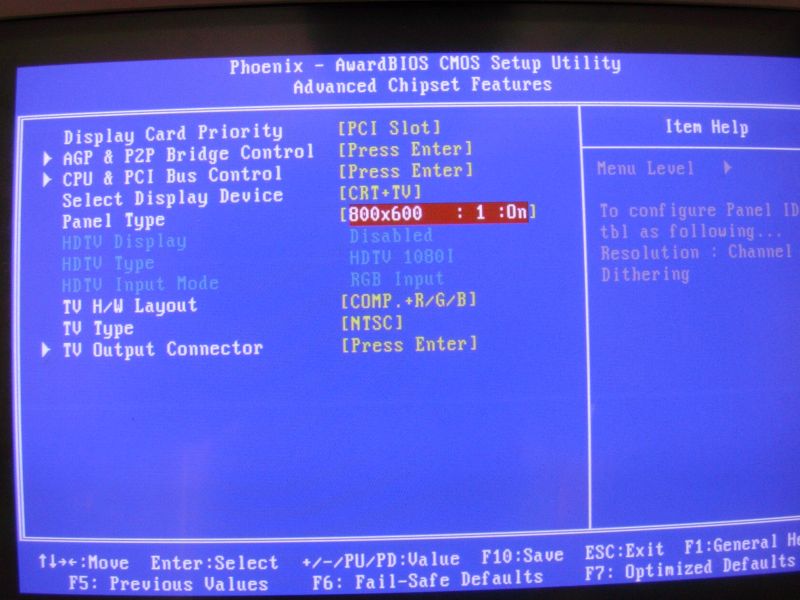

Выставляем параметры в биосе.

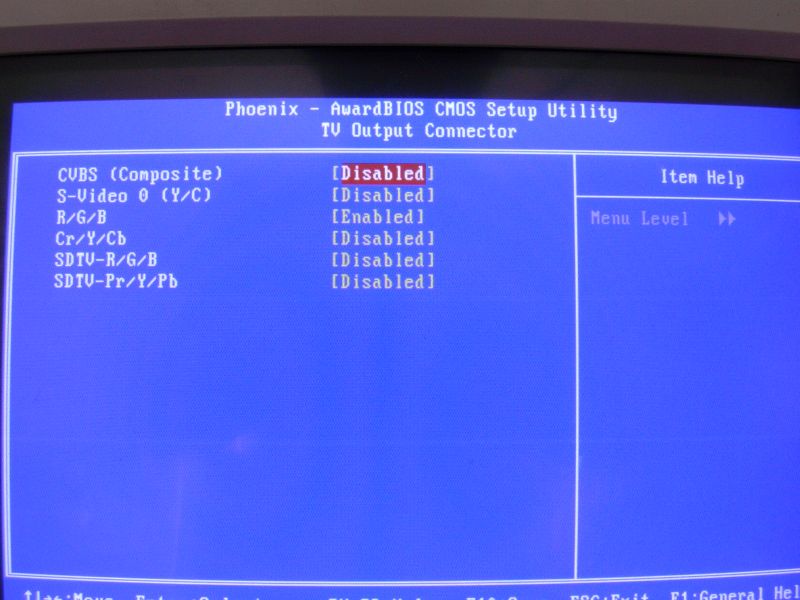

Вложение 881
Вложение 882

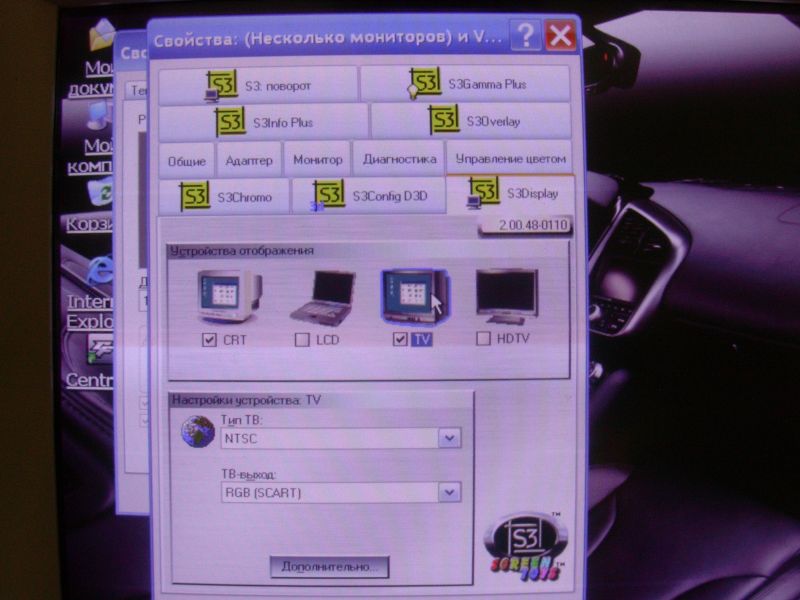

После загрузки виндовс выбираем в параметрах экрана - дополнительно - S3Display , и там ставим галочку на TV и нажимаем на применить.

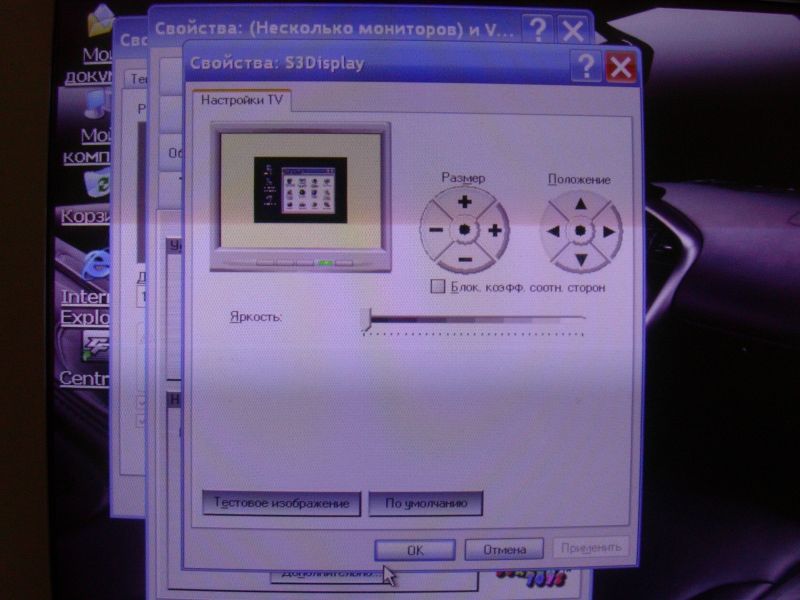

Вложение 883

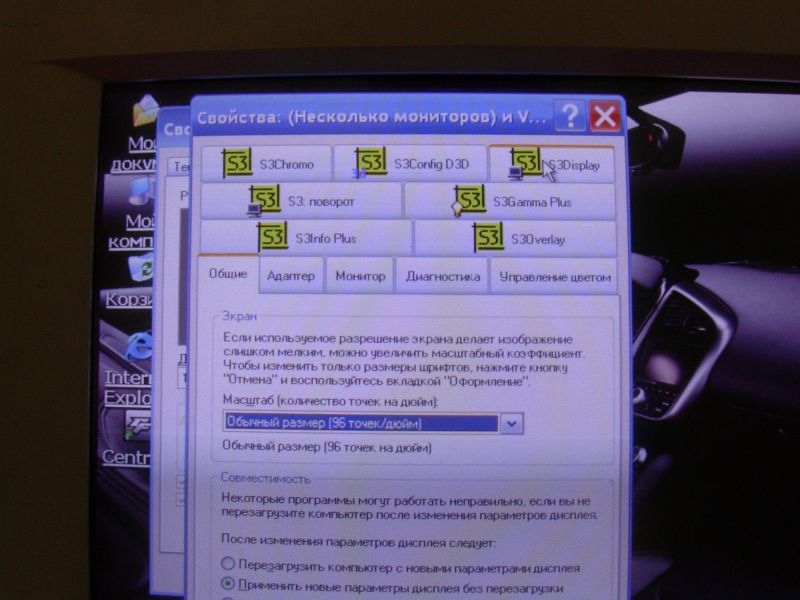

Вложение 884
Вложение 885
Может еще потребоваться подстроить положение и размер во вкладке "настроика устройства TV " - дополнительно.
Вложение 886
Ну вот в общем и все , у меня работает.:D
To Homeword:
Все делаю как Вы, но на 9 ножке нет сигнала синхры, а вместо RGB имею
цветоразностные. И еще в свойствах экрана у меня отсутствуют вкладыши S3: поворот и S3Chromo. Не понимаю причину, может БИОС видеокарты перепрошить. Вопрос возник - как только Вы включаете комп и входите в БИОС материнки, на мониторе Мультимедийной головы Вы получаете синхронизированную картинку, или только в винде синхронизированная картинка?
Только в винде.
Может дрова попробовать переставить ?Цитата:
Сообщение от a572007
Картинка появляется только в режиме винды.
Да , еще на вкладке настройка тв нужно выбрать RGB(scart).
Можете подсказать какие дрова Вы поставили, ну там серию или номер?Цитата:
Сообщение от Homeword
Можете прислать или указать где Ваши драйвера скачать?
А сходить на официальный сайт VIA слабо ?Цитата:
Сообщение от a572007
http://ru.viatech.com/ru/products/ma...erboard_id=361
Integrated VGA версия 16.01.23.08.
Да я уже скачал эти драйвера, поставил, ноль эмоций, что не правильно делаю, не пойму. Когда переключаю в винде на вкладке "Настройка устройства TV" - TV выход из режима RGB(SCART) в любой другой и обратно, осцилографом на выводе 9 jtv проскакивают импульсы синхры.Цитата:
Сообщение от Homeword
В последний момент определил я скачивал драйвера для ХР Integrated VGA версия 16.94.44.25 , а Вы дали ссылку на 98/Ме Integrated VGA версия 16.01.23.08.Цитата:
Сообщение от a572007
Немножко ошибся , конечно 16.94.44.25 (VIA VGA driver for Windows 2000/XP)Цитата:
Сообщение от a572007
Может действительно биос обновить , у меня тот что на сайте (1.08 (2005/11/23)).
А померь , какое сопротивление относительно земли на синхре (со стороны нагрузки).Цитата:
Сообщение от a572007
Подскажите пожалуйста версию Вашего БИОСа, и еще, необходимо менять материнки или видеочипа CN400Цитата:
Сообщение от Homeword
я везде, т.е. на все сигналы повесил по 68 омЦитата:
Сообщение от Homeword
версия 1.08 , как и на что менять биос видеочипа я не знаю , меняется только биос мамкиЦитата:
Сообщение от a572007
Стандартно сопротивление должно быть 75 ОмЦитата:
Сообщение от a572007
Прихожу я к выводу менять материнку, ничего другого на ум не приходит или переслать на тестирование кому-нибудь.Цитата:
Сообщение от Homeword
Подскажите, сильно отличается картинка цветоразностного сигналов от РГБ в худшую сторону?
Затрудняюсь сказать , так как подключал только по RGB , другого входа на мониторе нет.Цитата:
Сообщение от a572007
Еще одно различие нашел, я про это уже говорил, с приведенными драйверами на видео у меня отсутствуют вкладыши S3: поворот и S3Chromo и последняя картинка отличается, могу выложить фото, если поможет мне, все-же думаю драйвера отличаются, раз картинки приведенные Вами не совпадают с моими, которые вижу на мониторе.Цитата:
Сообщение от Homeword
Как только в настройках БИОСа выставил Ваши значения, у меня на выходе ТВ out получается B_PB, G_Y, R_PR (т.е. цветоразностные), я их подаю на вход RGB, а синхру выделяю из зеленого-яркостного и подаю на вход синхры. Я включаю комп и тут же вижу картинку на мониторе ММ головы. Вот бы увидеть качественный снимок с вашего устройства и понять на сколько различие имеется, может зря огород горожу. Спасибо Homeword за Ваши отклики.Цитата:
Сообщение от Homeword
Интересно получается , завтра еще раз подключу мамку и уточню версию дров , за одно и экран сфотографирую.Цитата:
Сообщение от a572007
Компонентный сигнал легко раскладывается на RGB без потери качества.Цитата:
