Chip-у вопрос про подключение к Pioneer AVH-P5700DVD

Привет всем, но спросить хочется сразу у Chip-а.
Есть голова Pioneer AVH-P5700DVD с тачем и выходом на управление родной навигацией. На ней есть разъемы, ниже выложу фотки. Задача - как подключить carpc, купленный на соседнем сайте, но не суть. Я задавал этот вопрос на нескольких сайтах, максимум что получил - отсыл на сильно соседний сайт миркома за покупкой адаптера для пионера за 3500 руб. Chip, не сочтите меня за жлоба или что, просто хочу понять может можно мою голову зацепить как-то подругому, при такой цене дивайса мой мозг упорно смотрит в сторону покупки второго монитора.

Посмотрите плиз опытным глазом, наверняка схемотехника у японцев типовая, может есть вариант. дальше - фотки.

м-да.... трудно с фотками, нету ничего под рукой чтобы порезать в нужные размеры. Chip, я сильно извиняюсь, но если не сложно, вот по этой ссылке на соседний сайт мне удалось фотки выложить
http://www.vega-absolute.ru/forum/vi...339&highlight=
и
http://tehnolux.tv/forum/viewtopic.php?t=304&highlight=

Я честно говоря чайник в электронике, но паять умею и не боюсь. Нужен совет, стоит дальше морочиться с подключением или купить адаптер (второй монитор). люблю ездить с включенными киношками, хотел чтобы навигация была где-то в фоне (вывести только звук на доп колонки) или на втором мониторе. или забыть про киношки, но тогда покупать покупать адаптер за полстоимости монитора вроде как не очень здорово. КОроче заморочился совсем, скажите чего нить плиз. Если решите что зря я тут это все пишу, удаляйте тему, я пойму.

Мне бы лучше фото родной навигации глянуть со стороны разьемов, так как голов очень много и у каждой свои разьемы всех не запомнишь.

Цитата:

---

Сообщение от Chip

Мне бы лучше фото родной навигации глянуть со стороны разьемов, так как голов очень много и у каждой свои разьемы всех не запомнишь.

---

так нету ее. она отдельно покупается. голова не родная, просто купил такую по случаю.

А инструкция есть?

Цитата:

---

Сообщение от Chip

А инструкция есть?

---

есть. пытался загрузить файлом сюда, не получается. вот тут она на русском http://pioneer.vdlabs.ru/manual/?id=2682 и бесплатно. если надо могу мылом переслать.

там кстати нарисованы картинки подключения навигации и ipod - они то меня и заставили думать как воткнуться.

Судя по всему подключится можно, но распиновки разьема не нашел.

ага, я тоже на эту картинку смотрю и думаю - как именно. тот дивайс, что появился в продаже у миркома именно туда и втыкается. но вот понять что именно он делает... распайки я тоже не нашел, но я в этих делах ламер.

и ваще любопытно... 26 пинов, там много чего должно быть... никак не походе на связь по композиту + контроллер тача.

Если есть распайка разьема миркомовского девайса , то можно по ней посмотреть

да... мирком такие парни, у которых хрен выпросишь чего, только "заходите дорогие покупатели". у них вот тут _http://www.mircom.ru/production/periphery/4pioneer.html есть инструкция по монтажу, но я по ней ничего не смог понять кроме как втыкать.

Судя по всему данный адаптер просто конвертирует нажатия тача, а RGBs просто для удобства сделали из коробочки.

вот-вот! и у меня такое впечатление! но с тачем можно позаморачиваться, есть всякие адаптеры... но сначала разобраться бы как они видеосигнал снимают.

Как видеосигнал сформировать это для меня понятно, а вот распайка нужна что бы источник сигнала подключить к магнитоле.

понял. ну да, в распайке то все и дело. короче нету распайки как я понял.

а кстати, Chip, а нет ли какого источника по распайкам? какой нить базы... разъемы то стандартные, наверняка кто использует такие разъемы, тот все делает по стандарту. мне бы узнать если ли такие базы или каталоги, как они называются, может смогу разыскать.

Возможно и есть, но я не встречал .

дело не только в распайке...
я тебе просто скажу, что пионер это почти тойота :)

Цитата:

---

Сообщение от (vS)

дело не только в распайке...
я тебе просто скажу, что пионер это почти тойота :)

---

дык я потому и завелся. думал что спец по тойотам мне подскажет как пионера подключить. И на Chip-a адресовался сразу потому как обчитался его трудом по подключению к штатке лексуса. На той ветке он вывесил фотки некоего шлейфа самопального, я вот и думал что может можно этот шлейф к моему пионеру присобачить, может разъемы разные но суть в них одна.

перечитал ветку про подключение к лексусу... много думал (с) про пейджер. 2 (vS): а действительно пионер слишком сильно напоминает тойоту. засим считаю свои вопросы детской выходкой, прошу простить, больше не буду.

Для вычесления RGB, тестером один конец вешаем на общий ,а другим тыкаем по разьему ищем 75 ом.

суть одна, да начинка разная. протоколы разные... грубо говоря данные другие...
на железном уровне они идентичны, на уровне софта разные.
так что, или изучать глубоко или забить. или копить бабло и к человекам на поклон.

ну да, я так и понял. значит буду копить... или на человеков или на второй экран. я все понял, спасибо за объяснения. тему можно закрывать.

Уважаемый Chip случайно попал на эту животрепещущую тему. Есть такой Пионер, есть электрические и структурные схемы устройства. Возможно ли както активировать RGB вход, чтобы к нему подключиться.
Интересует связка пионер и Phantom Navigation Box.
Не могу понять как присобачить картинки из документации. С уважением
Petrov1000

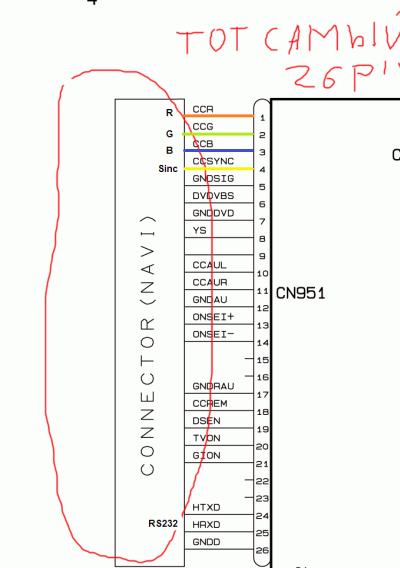

Отметил
Вложение 8279

Спасибо за ответ. А ведь кто-то должен подать RXNAVI на процессор пионера. Что это,
какой он должен быть. Можно ли его сформировать железячно, т.е на дискретных элементах???

РЖБ там

гдето лежала распайка кабеля для пионера , посмотрю ..
