И так начинаю выкладывать свой проект.
Состав компьютера
1 материнская плата Intel D945GCLF
2 Процессор Intel Atom (интегрированный в мать)
3 Памят DDR2 1 Gb
4 HDD 400 Gb (стандартный SATA)
5 Привод DVD RAM & DVD±R/RW & CDRW Optiarc (Slot In)
6 БП M2-ATX
7 Корпус Morex 2688
8 Монитор Mystery MMT-8120S
9 Усилитель Alpine MRP-F250
Система полностью собрана и запущена в эксплуатацию
Сегодня первый день
Схема установки на словах следующая.
В штатном бардачке установлен монитор
Под водительским сиденьем расположился усилитель
Корпус компьютера поскольку не влазил был установлен в багажном отделении, прямо возле фонарика подсветки багажника.
Сегодня вечером все за фотографирую и начну выкладывать фотографии.
Сразу скажу полуразобранную машину не фотографировал, по этому этих фото не будет. Будут только красивые эстетичные фото уже всего собранного и описание как это собиралось. также попробую нарисовать принципиальную схему подключения.
Так выглядит монитор в сложенном состоянии
http://compcar.ru/forum/attachment.p...1&d=1227851880
Так выглядит монитор в открытом состоянии
http://compcar.ru/forum/attachment.p...1&d=1227852080
При загрузке Windows XP высвечивается значок Тойоты
http://compcar.ru/forum/attachment.p...1&d=1227852262

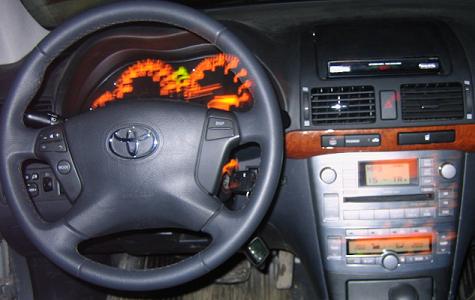

С лева от руля были установлены два переключателя.
Черный разрывает ACC с целью возможности выбора запускать комп или нет.
Красный разрывает питание компьютера полностью, сделан на случай если комп зависнет и потребуется жесткий RESET
http://compcar.ru/forum/attachment.p...1&d=1227852890
Черная кнопка помимо прерывания ACC еще управляет двумя Реле.
В стадартном состоянии реле отключены и со штатной головы идет сигнал на динамики. При включении компьютера реле переключают динамики на усилитель. Тем образом у меня есть выбор слушать штатную голову или включив комп слушать или смотреть все с компа.

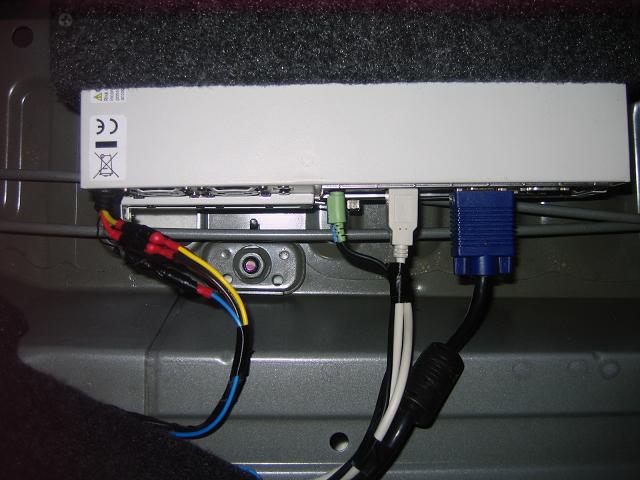

Сам системный блок установлен в багажнике и прикреплен к корпусу
http://compcar.ru/forum/attachment.p...1&d=1227853466
Вид открытого багажника
http://compcar.ru/forum/attachment.p...1&d=1227853680
Фото подключений
http://compcar.ru/forum/attachment.p...1&d=1227854028
Диск при температуре -20гр. запуститься после прогрева жидкосного подшипника, смазывающая жидкость этого подшипника сильно загустевает и диск не может набрать требуемые обороты для нормальной работы. Если в вашем регионе зимой очень часто температуры ниже -20 то есть решение на не дорогой компакт флеш (CF)
прикольноЦитата:
Сообщение от abag
мне нравится :)
Все очень грамотно сделано, что сказали у дилера? не слетишь с гарантии? или у них все ставил...., а то они любят......Цитата:
Сообщение от (vS)
а как мне сделать значок субы при загрузке?????
взял на заметку задумку с реле и усилком :)
как ты делал при загрузке значек тоеты?
вот когда нить доберусь и ресет себе сделаю :mad:
вообще зачет. надо будет свой проект выложить как нить:D
TuneUp программка для замены загрузочной картинки. Сейчас в планах избавиться от Windows окон совсем, чтобы складывалось впечатление что просто идет загрузка оборудования. также хочу оптимизировать время загрузки, на данный момент грузится примерно 50 сек, что довольно много.
Сам работаю в автосалоне, так что с гарантии не снимут, поскольку не нарушены электроцепи. Питание всей системы взято напрямую с аккумулятора. Выключатели сделаны независимо от остальных цепей.Цитата:
Сообщение от Paulus
За счет этого достигается отсутвие паразитных шумов. Первоначально усилитель включался соместно с компьютером и происходил щелчок на колонках. Из данной ситуации вышли следуюющим способом.
При включении черного переключателя подается АСС только на комп.
На компе есть разъем управления внешним устройством. Через 5 сек после появления АСС БП дает команду на включение самого компа и на этом на разьемя появляется +12 вольт. Вот с этих 12 вольт уже включается усилитель и ни каких щелчков не происходит
