РАСПАЙКА МЕЖБЛОЧНОГО КАБЕЛЯ

РАСПАЙКА МЕЖБЛОЧНОГО КАБЕЛЯ

Балансный кабель применяемый в качестве межблочного при соединении источника звука и усилителя является самым помехозащищенным. Двойной экран и витая пара где один из проводников является минусовым создают благоприятные условия для нормального прохождения звука без наличия помех электромагнитного и электрического (импульсного) характера
Теоретически это выглядит как на схеме.

http://www.compcar.ru/forum/attachme...1&d=1227876380

имеем кабель и разьемы

http://www.compcar.ru/forum/attachme...1&d=1227876380

снимаем изоляцию

http://www.compcar.ru/forum/attachme...1&d=1227876441

подымаем плетеный экран

http://www.compcar.ru/forum/attachme...1&d=1227876441

разворачиваем и удаляем фольгу

http://www.compcar.ru/forum/attachme...1&d=1227876462

видим что есть два проводника и вставки(их мы удаляем)

http://www.compcar.ru/forum/attachme...1&d=1227876462

http://www.compcar.ru/forum/attachme...1&d=1227876733

зачищаем минусовой проводник и скручиваем с оплеткой

http://www.compcar.ru/forum/attachme...1&d=1227876733

http://www.compcar.ru/forum/attachme...1&d=1227876861

http://www.compcar.ru/forum/attachme...1&d=1227876861

вставляем в разьем и распаиваем

http://www.compcar.ru/forum/attachme...1&d=1227876891

http://www.compcar.ru/forum/attachme...1&d=1227876891

сторона усилителя готова

http://www.compcar.ru/forum/attachme...1&d=1227876911

со стороны источника звука делаем немного иначе.После того как зачистим короткий кусок изоляции пассатижами придерживая за экран рукой начинаем стягивать изоляцию в сторону-освобождая где-то несколько сантиметров.Продолжая рукой удерживать от сползания изоляцию назад-откусываем под корень оплетку и фольгу.Далее изоляцию отпускаем и она натягивается на старое место.

http://www.compcar.ru/forum/attachme...1&d=1227876911

http://www.compcar.ru/forum/attachme...1&d=1227876931

http://www.compcar.ru/forum/attachme...1&d=1227877447

далее припаиваем отдельный проводок к корпусу тюльпана и выводим его наружу-остальная распайка понятна..

http://www.compcar.ru/forum/attachme...1&d=1227877447

на некотором расстоянии делаем надрез и туда припаиваем другой кончик провода

http://www.compcar.ru/forum/attachme...1&d=1227877471

http://www.compcar.ru/forum/attachme...1&d=1227877471

одеваем термотрубку и усаживаем ее.

http://www.compcar.ru/forum/attachme...1&d=1227877491

Что нам дает эта перемычка. Пока она есть-то экран и минусовой провод внутри кабеля это единое целое.И получается двойной эффект. Оплетка - от внешних помех...витой электрический минус со звуковым проводом дает свой эффект на основе теории витой пары где идет взаимоуничтожение наводки.
Но!!! В автомобиле может возникнуть ситуация когда необходимо сохранив экранирование и электрическую землю разорвать контур по экрану. Откусив провод около тюльпана оплетка с одной стороны получается гальванически разорвана но "работать" продолжает как зонтик. Плюс у нас появляетс в совсем экстремальных условиях пробовать этот проводок землить на разные участки магнитоллы или на кузов рядом с целью поиска полной "тишины" по помехе.
Для первого включения перемычку перекусывать не нужно. Включаем систему и слушаем при заведенном двигателе..включенных всех фарах...- есть ли писки(визги) и тд. Если тихо то так и оставляем (98% так получается) В ином случае перекусываем и далее смотрим эффект.
А вот и готовая бухточка ))) На фронт и саб...

http://www.compcar.ru/forum/attachme...1&d=1227877491

http://www.compcar.ru/forum/attachme...1&d=1227877508

а это что написано... Любой микрофонный кабель с двумя витыми центральными проводниками называется Балансным
Стрелка на маркировке лишь указывает предпочтительное направление от источника звука к потребителю.

Балансный сигнал - это три провода. Два сигнальных (в противофазе) и земля (оплётка).

В обычном (небалансном) кабеле сигнал идёт "туда" по центральному проводу, а "обратно" - по оплётке (земле). Именно проходя по оплётке он и подвергается наводкам.

В балансном кабеле земля не несёт в себе сигнал. Поэтому балансный кабель более хорошо защищён. Кроме того, даже те наводки, которые проникают через оплётку кабеля, прикладываются к двум внутренним проводам синфазно (например, к обоим = плюс) - а поскольку полезный сигнал идёт по ним в противофазе (один - плюс, другой - минус), то на входе в устройство, к которому подключен кабель, сигналы двух проводов вычитаются друг из друга.

В нашем случае такой кабель и то как он распаян применяется только лишь для лучшей помехозащищенности слабых сигналов в условиях эксплуатации автомобиля.
Понятное дело что сигналы в авто-звуковом оборудовании не имеют настоящих балансных входов...

Цитата:

---

Что нам дает эта перемычка. Пока она есть-то экран и минусовой провод внутри кабеля это единое целое.И получается двойной эффект.

---

Не понимаю зачем делать перемычку... Всегда считал, что всегда экран всегда распаивается только со стороны источника сигнала и все. Никакого "двойного эффекта" не вижу...

Цитата:

---

Сообщение от Barsucar

Не понимаю зачем делать перемычку... Всегда считал, что всегда экран всегда распаивается только со стороны источника сигнала и все. Никакого "двойного эффекта" не вижу...

---

Неважно где он распаивается, может случится так, что придется искать точку заземления для устранения наводок ОПЫТНЫМ ПУТЕМ, в этом нам и поможет "перемычка"

А где вы покупали такой кабель и разьемы,то же хочу так сделать..

поддерживаю вопрос

Цитата:

---

А где вы покупали такой кабель и разьемы,то же хочу так сделать..

---

а на счет перемычки я бы туда сразу впаял бы сопротивление ом на 10-200...

Цитата:

---

Сообщение от HiddenPilot

поддерживаю вопрос

а на счет перемычки я бы туда сразу впаял бы сопротивление ом на 10-200...

---

Статья не моя, я тока ее выложил, по кабелю надо глянуть на м. Новые черемушки, там торговый центр, и несколько мухыкальных магазинов, думаю там кабель глянуть, посмотрю напишу.
Зачем сопротивление?

Цитата:

---

Сообщение от HiddenPilot

поддерживаю вопрос

а на счет перемычки я бы туда сразу впаял бы сопротивление ом на 10-200...

---

присоединяюсь к вопросу, что даст сопротивление?

Цитата:

---

Сообщение от Kadyroff

присоединяюсь к вопросу, что даст сопротивление?

---

+1 интересно!

Сопротивление ничего не дает и экран распаивается ТОЛЬКО С 1-Й СТОРОНЫ!. Туфта по поводу направленных проводов и т.д. является полным незнанием законов физики.

Поясните пожайлуста.
Т.е. оплетку только с 1 стороны припаеваем к тюльпану? а с другой стороны она его касаться не должна?

И еще подскажите можно ли сразу 2 кабеля к джеку 3.5 припаять, если да то как? - чтоб переходник к компу не использовать? Правда я такого джека не нашел чтобы туда 2 кабеля по 5мм вставить можно было...

И второй конец мне нужно прикрепить к такому разъему -тут тоже оплетку скручивать с минусом на каждом кабеле и потом эти минуса скрутить между собой или не трогать оплетку и толькомеж собой скрутить и припаять? И ЧЕМ его экранировать?
http://lib.chipdip.ru/178/DOC000178526.jpg

Цитата:

---

Сообщение от raf73

Поясните пожайлуста.
Т.е. оплетку только с 1 стороны припаеваем к тюльпану? а с другой стороны она его касаться не должна?

И еще подскажите можно ли сразу 2 кабеля к джеку 3.5 припаять, если да то как? - чтоб переходник к компу не использовать? Правда я такого джека не нашел чтобы туда 2 кабеля по 5мм вставить можно было...

И второй конец мне нужно прикрепить к такому разъему -тут тоже оплетку скручивать с минусом на каждом кабеле и потом эти минуса скрутить между собой или не трогать оплетку и толькомеж собой скрутить и припаять? И ЧЕМ его экранировать?

---

Лучше напишите что и с чем требуется соединить, примерную длинну, а там уже видно будет какие методы применить.

Вот голова мазды6 2007 года с БОзе. Схема распайки тут
Наскорую руку сделал такой коннектор - он идеально подошел. Но что-то помехи всякие были. вот и хочу сделать все на качественных проводах... И с другой стороны сделать сразу 3.5 джек чтобы воткнуть сразу в комп, а не использовать переходник (2RCA - 3.5 jack)
Ну и заодно надо этот пластиковый коннектор экранировать как-то.
Чтоб уж точно помехи не из-за звуковых кабелей были...

Не подскажите где можно такой кабель купит? был сегодня в нескольких магазинах - везде нету... И толщина проводников критична? или 0.2мм хватит?

стоит шум при заведенном двигателе,если выход с магнитолы на усилитель замкнуть на массу шум пропадает.это нормально если один контакт тюльпанчика на массу цеплять?

Цитата:

---

Сообщение от Салават

стоит шум при заведенном двигателе,если выход с магнитолы на усилитель замкнуть на массу шум пропадает.это нормально если один контакт тюльпанчика на массу цеплять?

---

надо "массу" магнитолы в другом месте взять-- ниболее оптимально-- с минуса аккумулятора. или опытным путем прикладывать ее в разные места.

что касается кабеля--оплетку землят со стороны источника--как раз именно по этой же причине- для устранения наводок. землить ее с двух сторон --это перебор. лучше--точно не станет, а вот хуже- можно собрать все наводки, особенно, если у машины есть электробензонасос и он расположен сзади.

Цитата:

---

Сообщение от Kadyroff

присоединяюсь к вопросу, что даст сопротивление?

---

Сам не знаю, видимо, для крутости сборки) Шутка, конечно. Я думаю, что материал в статье уже и так многим известен. Но всё ровно спасибо.

Добрый день! Тема очень полезная, жалко, что правда, как обычно в середине, а не в первом посте, хоть и хорошо оформленном :D

Подскажите, где посмотреть вариант правильной распайки в случае, когда звук идёт со звуковой карты 3,5 джека на 2RCA (входят в усилитель). Как в таком случае обеспечить экранирование от источника, которым в данном случае выступает звуковая карта?

+1 Автору респект
Узнал много нового для себя

Тоже озадачился заменить свои межблоки. Скажите такие кабеля подойдут?
1. http://www.chipdip.ru/product/lcm-12bk-pl-4607/
2. http://www.chipdip.ru/product/bw7808/
и какой предпочтительнее? В обед думаю сгонять затариться.

Цитата:

---

Сообщение от eclipsemmc

Тоже озадачился заменить свои межблоки. Скажите такие кабеля подойдут?
1. http://www.chipdip.ru/product/lcm-12bk-pl-4607/
2. http://www.chipdip.ru/product/bw7808/
и какой предпочтительнее? В обед думаю сгонять затариться.

---

Оба вроде норм, но дорого очень, я бы взял самый дешевый.

вообщем, два вечера боролся со свистом в акустике, но млять победил!
на первом вечере заметил, случайно, что свист менятся или сильно изчезает от перемещения проводов межблочников(rca, коаксиального). и понял что дело именно в их размещении: они не должны идти рядом с силовыми проводами и проводами акустики в том числе! по крайней мере на моём авто.
кстати в природе существуют провода с двойным экраном, но в наличии небыло.
если у кого ещё присутствует свист - ребята попробуйте провода перемещать по салону, межблочные и акустические!
может ещё кому поможет........

Дык этож правило в автозвуке какбэ, разносить силовое кабло от rca по разные борта авто. У себя тут боролся с просадом напруги от игры саба... кинул кусок КГ25 от минуса АКБ до корпуса двигателя и вуаля, просад стал значительно меньше, а звку гены в динамиках и вовсе пропал, остался фоновый шум, ну это уже точно межблоки... руки/ноги все ни как не дойдут купить ))

так, как-бы, минус и так должен идти на движок отдельным кабелем.

скорей всего свист/возбуждение идет от акустических проводов на RCA, а питающие скорей всего здесь непричём......

Цитата:

---

Сообщение от NSMax

Сопротивление ничего не дает и экран распаивается ТОЛЬКО С 1-Й СТОРОНЫ!. Туфта по поводу направленных проводов и т.д. является полным незнанием законов физики.

---

Странно что спротивление ничего не дает, это весомая вещь

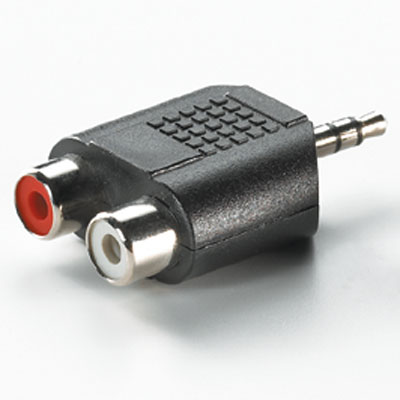

Распаял вчера наконец кабели, правда пока только со стороны усила. Вечером поеду за джеками 3,5. И тут возник вопрос. Каждый канал - это отдельно тюльпан с индивидуальным куском кабеля. Итого у меня их шесть штук - два фронта и саб. В джеки нужно засунуть по два кабеля с RCA разъемами... понятно, что они в джек не влезут. Как распять со стороны джека? Кабели хочу изготовить именно jack-rca без переходников и готовых Y-разветвителей. Или все таки распаять rca-rca кабель, а со стороны компа воткнуть разветвитель типа такого
Вложение 16544
Как себя поведет экран в при использовании резветвителя?

Цитата:

---

Сообщение от Vlad-bodryi

... и понял что дело именно в их размещении...

---

Это точно, размещение проводов без взаимных наводок (особенно в стеснённых условиях автомобиля) - это всегда большое искусство и много-много шаманства :)

С паяльником не дружу. Заказал отличный кабель вот здесь.
