Схема и описание изготовления здесь. :)
Вид для печати
Схема и описание изготовления здесь. :)
сам-то уже собрал? ;)
Нет еще. Но есть в планах. :)
А я вот собрал. Конечно не один. Знакомые помогали) Если кого интересует могу все объяснить как делать подробно)
St@rz, спасибо за ссылку, очень качественная статья :)
Судя по всему это приемник IgorPlug. Есть предположение, что вот этот девайс будет работать лучше. Там же есть схема Управляемого реле.
Сейчас собираю IgorPlug2 (как очень дешевую альтернативу irLink), хочу пульт на руль подключить.
Я тоже повторил IgorPlug2: http://www.swordgreenline.narod.ru/IgorPlug2.html
Мне конструкция понравилась. Замечательно работатет с нарульным пультом Pioneer SR-100. Рекомендую к повторению.
Одно но - у меня не завелась ни на одной мамке на чипсете от nVidia. Разбираюсь почему. Что радует - если подключить через хаб - все работает.
Ваайй) сложновато... да и микруху такую не найти мне
Мини отчет:
Дело было вечером, делать было нечего...
Кирилл (ManagerZ) озадачился выбором девайса типа IR-LINK.
Вариантов было несколько:
1. Купить IR-LINK.
2. Собрать самому девайс, разработанный мной много лет назад, который подключается к порту RS232 и эмулирует работу устройства IR-MAN.
3. Что-то еще.
Первый вариант недешев, и не так просто достать. Второй - интересен, но требует наличия ком-порта.
И тут взор Кирилла пал на страничку проекта IgorPlug2: http://www.swordgreenline.narod.ru/IgorPlug2.html
Посмотрев внимательно описание девайса и ПО, с каким он может работать, было принято решение сделать универсальный вариант. Т.е. такой, как описан на упомянутой страничке, но с доработками, позволяющими зашить в контроллер свой софт, и использовать как IR-MAN.
Сказано - сделано. За несколько вечеров была разведена и заказана экспериментальная плата, были приобретены детали. Еще пара дней, и схема ожила!

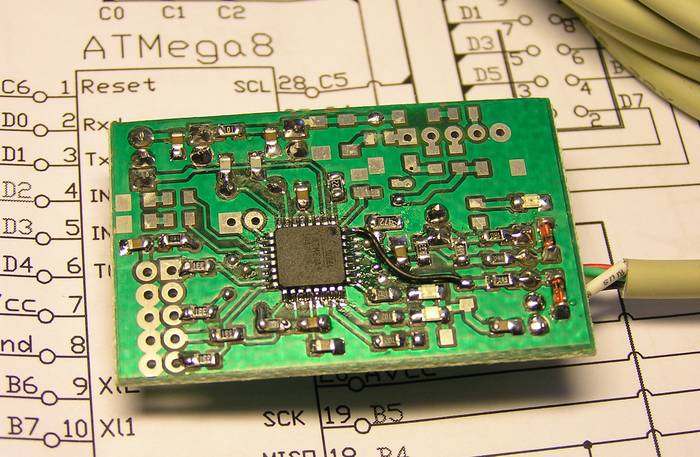

Вот внешний вид девайса:
Вложение 4087
Вложение 4088
Вложение 4089
Подключается к компу через интерфейс USB. Определяется как IgorPlug.
На сайте можно скачать драйвера и плагин к проге SlyControl. Сама прога доступна тут: http://slydiman.narod.ru/scr/index.htm
Достоинства IgorPlug2:
+ IgorPlug2 позволяет распознавать сигналы практически с любых пультов ДУ. Так, например, я легко подружил его со своим нарульным пультом Pioneer SR-100 и со всеми домашними пультами.
+ Включается в USB.
+ Аппаратно распознает команды, не нагружая основной процессор
Достоинства SlyControl:
+ Умеет работать с многими промышленными системами ДУ, в том числе теми, которыми комплектуются ТВ тюнера
+ Есть плагины к многим прогам
+ Основа управления - скрипты, которыми можно творить чудеса. Т.е. можно организовать не только управление одним пультом многими программами, но и взаимосвязь между этими программами.
Единственный недостаток - прога недостаточно на мой взгляд документирована. Не описано как делать "первые шаги". Но, один раз разобравшись, можно с ней делать все что угодно.
В общем, мой личный аналог IR-MANа отправился на заслуженный отдых, а его место занял IgorPlug2 :-)
Сама плата поместилась в нише под рулем за декоративной накладкой, а наружу лишь выведен глазок фотоприемника. Вот так:
Вложение 4090
Сообщаю, что сайт, посвященный девайсу IgorPlug-2, переехал и теперь доступен по адресу: http://www.mindrunway.ru/
Выложте пожалуйста схемку прогроматора,по проще.
http://www.compcar.ru/forum/showpost...4&postcount=16Цитата:
Сообщение от Roma
Сам озоботился этой проблемой. В результате поисков было найдено 3 варианта:
1. IRLink-авто http://www.irlink.ru/products/univer...ver/extbox.jsp
2. PultIK http://carmonitor.ru/ru/pultik-p-105.html
3. IgorPlug2 http://www.mindrunway.ru/IgorPlug2.html
Вопрос: "Что выбрать?", "Какие приемущества и недостатки у каждого? Какой мощнее? У какого програмное обеспечение лучше?"
Из достоинств первых двух: Их можно купить.
Третий нужно паять.
блин в нашеё деревни не купиш придётся паять
ak1976 спасибо за схемку!!!Вопрос глянь пожалуйста
http://www.techmaniacs.net/repairs_lab/1694/?pg=0
подскажи куда паять vcc на какую ножку микрухи
просто я спаять смогу если мне будут пальцам тыкать
Я бы предложил лучше спаять IgorPlug2
У схемы на Attiny2313 могут быть проблемы с подключением к новым контроллерам USB, да и по многим другим параметрам IgorPlug2 лучше.
А ножки микросхемы на схеме подписаны и даже печатная плана нарисована.
