Hyundai Accent 2002 ТагАЗ
Проект создания CarPC начал год назад, но только сейчас решил его показать общественности:)
Итак, компоненты моего CarPC:
Мать: Gygabite GA-MA78GM-S2H rev.1.0
Процессор: AMD Athlon X2 BE-2400
Память: 2 х 1Gb
HDD: Toshiba 80Gb 2,5”
Блок питания: SL
Корпус: Hand Made из дюралюминия
Монитор: Lilliput 629GL-70NP/C/T
Wi-Fi: ZyXEL G-202 EE
Bluetooth: Acorp WBD1-C2
GPS: GlobalSAT BU-353(USB)

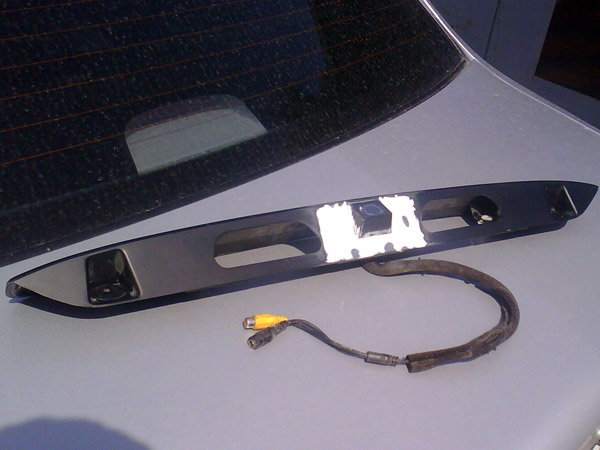

Камера заднего вида: NRG BVC-145
+ машинка, в которую все это установлено: Hyundai Accent 2002 ТагАЗ
Итак, сам CarPC:
Вложение 6037
Вложение 6038
Вложение 6039
И то, как он установлен в машине:
Вложение 6040

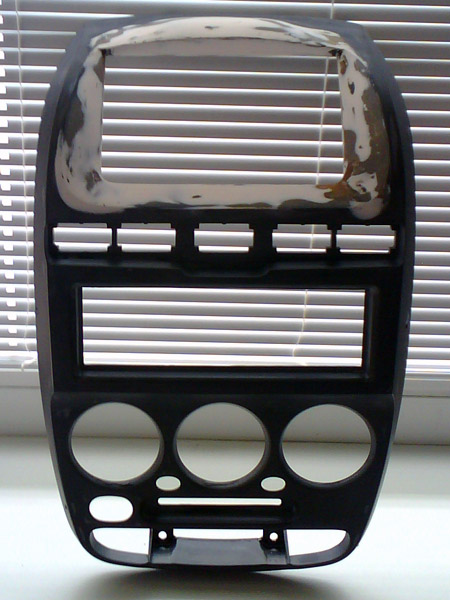

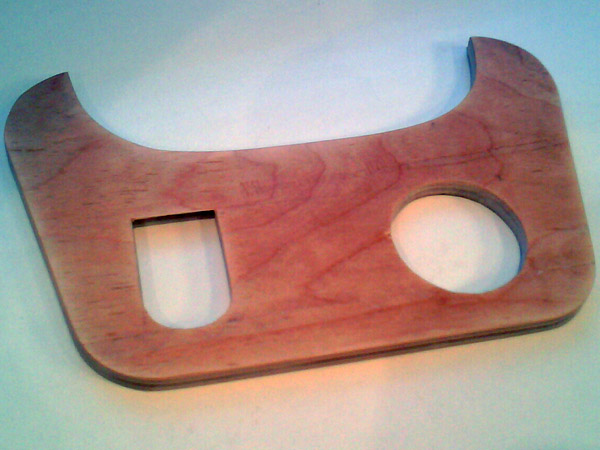

Установка монитора - это самый трудоемкий процесс. Я решил отказаться от дефлекторов воздуха и часов на панели, и вместо них сделал рамочку для матрицы монитора, а кнопки от монитора поместил на место штатных выезжающих подстаканников. Для этого в дюралевой пластине выпилил дырочки под кнопки и приклеил ее к панели на эпоксидку и стеклоткань. Вот что из этого получилось:
Вложение 6041
Вложение 6042
Вложение 6043
Вложение 6044
Вложение 6045
Вложение 6046
Re: Hyundai Accent 2002 ТагАЗ
Слушай я себе так первый раз встраивал моник в панель за место воздуханов и под таким же углом.Но потом отказался от этого потому что ничего не видно при солнце.
А у тебя как видимость?
Re: Hyundai Accent 2002 ТагАЗ
Re: Hyundai Accent 2002 ТагАЗ
Вложений: 1
Re: Hyundai Accent 2002 ТагАЗ

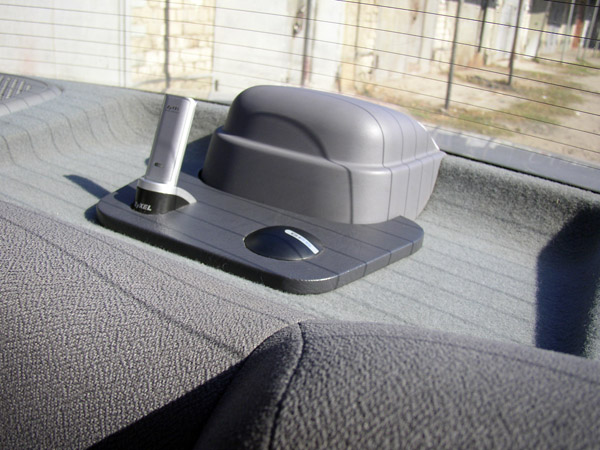

Красивая инсталяция GPS и WiFi. Рамка тоже очень хорошо получилась, но benladen прав, надо бороться с бликами. Попробуй утопить глубже экран. Сам жалею, что несильно глубоко посадил, иногда в ясную погоду отсвечивает.
Re: Hyundai Accent 2002 ТагАЗ
Надо монитор поднимать круче чуть ли вертикально только тогда будет все ок.
Re: Hyundai Accent 2002 ТагАЗ
Как протаскивал питание в салон?
Re: Hyundai Accent 2002 ТагАЗ
Цитата:
Слушай я себе так первый раз встраивал моник в панель за место воздуханов и под таким же углом.Но потом отказался от этого потому что ничего не видно при солнце.
А у тебя как видимость?
При ярком солнце верхняя часть экрана конечно засвечивается, но переделывать пока не хочется. Может быть, долгими зимними вечерами или для другой машины:)
Цитата:

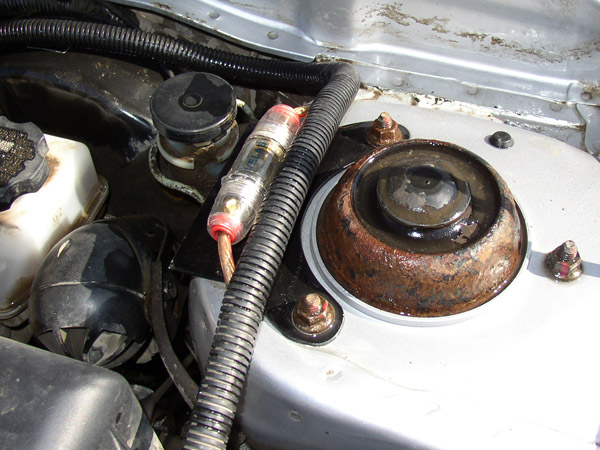

40A это же очень много?
Я в этом, к сожалению, ничего не понимаю. Писал по памяти, надо посмотреть какой стоит. А какой бы посоветовали?
Цитата:
Попробуй утопить глубже экран.
Если его утопить поглубже придется пилить основную переднюю панель, а я этого пока не хочу.
Цитата:
Как протаскивал питание в салон?
Сначала хотел пропустить провода через отверстие, где проходит штатная проводка (в центре перегородки моторного отсека). Для этого даже снимал всю переднюю панель, но оказалось, что для доступа к проводке потребуется демонтировать еще и печку, чего я сделать побоялся. И пропустил через штатное отверстие, где проходит, по-моему, тросик газа. При случае сфотографирую. Но собираюсь для проводки CarPC сделать свое отверстие в щите моторного отсека, даже резиновую проходную втулку купил от какого-то ВАЗа.
Re: Hyundai Accent 2002 ТагАЗ
Цитата:
Сначала хотел пропустить провода через отверстие, где проходит штатная проводка (в центре перегородки моторного отсека). Для этого даже снимал всю переднюю панель, но оказалось, что для доступа к проводке потребуется демонтировать еще и печку, чего я сделать побоялся. И пропустил через штатное отверстие, где проходит, по-моему, тросик газа. При случае сфотографирую. Но собираюсь для проводки CarPC сделать свое отверстие в щите моторного отсека, даже резиновую проходную втулку купил от какого-то ВАЗа.
Сам тоже смотрел, в штатное место запускать проводку, много гемороя!
В планах прорезать свое отверстие под питание, место присмотрел, возле
шлангов кондея.
Re: Hyundai Accent 2002 ТагАЗ
Ребята через штатное место замечательно затаскиваются провода и печку снимать не надо.Для протаскивания нужна по хорошему протяжка скручивается из проволоки,а кабель лучше смазать или силиконовой смазкой или маслом чтобы лучше проскальзывал.Но там тащить не советую так как АКБ стоит слева,нах тещить до середины а потом еще по салону,моно только себе хуже сделать помех поймать да и гемора больше.
Тащите через еще одно штатное место, оно проходит через левое крыло,посмотрите у Вас провода заходят в него из под капота,снимаете подкрылку это дело 10 минут и там тащите провода,а в салоне они выходят снизу слева от водителя,где монтажный блок.Так и легче и лучше.
Re: Hyundai Accent 2002 ТагАЗ
Цитата:
Сообщение от
benladen
Ребята через штатное место замечательно затаскиваются провода и печку снимать не надо.Для протаскивания нужна по хорошему протяжка скручивается из проволоки,а кабель лучше смазать или силиконовой смазкой или маслом чтобы лучше проскальзывал.Но там тащить не советую так как АКБ стоит слева,нах тещить до середины а потом еще по салону,моно только себе хуже сделать помех поймать да и гемора больше.
Тащите через еще одно штатное место, оно проходит через левое крыло,посмотрите у Вас провода заходят в него из под капота,снимаете подкрылку это дело 10 минут и там тащите провода,а в салоне они выходят снизу слева от водителя,где монтажный блок.Так и легче и лучше.
Век живи, век учись!:) Я и забыл, что там еще один жгут идет. benladen, ОГРОМНОЕ спасибо!
Re: Hyundai Accent 2002 ТагАЗ
Цитата:
Я в этом, к сожалению, ничего не понимаю. Писал по памяти, надо посмотреть какой стоит. А какой бы посоветовали?
10А-15А
Вложений: 14
Re: Hyundai Accent 2002 ТагАЗ
Выслушав конструктивную критику и насмотревшись на бликующий монитор я понял, что так жить нельзя. И стал во-второй раз пилить свою панель, чтобы сделать угол расположения монитора более правильным. Заказал из 3мм полистирола (хотел из 2мм, но у рекламщиков его не оказалось) новый корпус монитора.
Вложение 8974
Склеил из него, при помощи супер клея гель, рамку. И воспользовался чулочной технологией.
Вложение 8967
Вложение 8968
Когда чулки пропитанные эпоксидкой подсохли, с обратной стороны укрепил боковые стенки стекломатом, пропитанным той же эпоксидкой. А снаружи зашпатлевал шпаклевкой со стекловолокном Body зеленая банка. Потом шкурить, шкурить, шкурить, шпатлевать шпатлевкой Body белая банка, и шкурить, шпатлевать, шкурить, шпатлевать, шкурить. В общем муторное это дело. Козырек сделал таким же образом.
Вложение 8972
Вложение 8973
Теперь красить.
Тем временем склеил заднюю стенку монитора.
Вложение 8966
Вложение 8969
И приладил блоки кнопок.
Вложение 8970
Вложение 8971
Собрал окончательно.
Вложение 8977
Вложение 8978
Вложение 8979
А так это выглядит на машине. Теперь экран нормально виден даже в очень солнечный день!
Вложение 8975
Вложение 8976
Re: Hyundai Accent 2002 ТагАЗ
Класно сделано, сразу видно руки мастера. Рамка по качеству исполнения супер, как в первом так и во втором варианте.
Re: Hyundai Accent 2002 ТагАЗ
Пальцем будет неудобно тыкать. Глубоко очень
Re: Hyundai Accent 2002 ТагАЗ
Цитата:
Сообщение от
XsanderS
Класно сделано, сразу видно руки мастера. Рамка по качеству исполнения супер, как в первом так и во втором варианте.
Да точно классно вышло, теперь точно все видно будет :)
