Carduino Nano Duo на Atmega-328
Приобрести Carduino Nano Duo можно здесь.

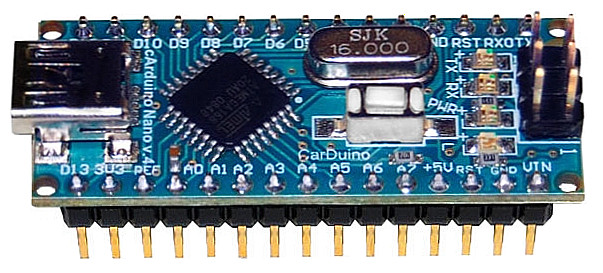

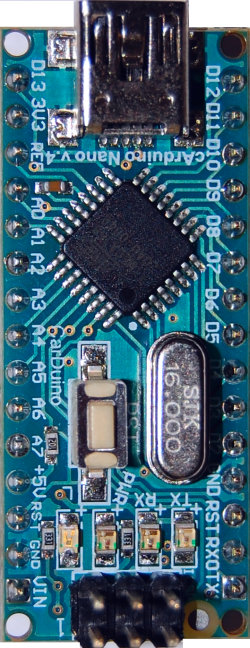

Carduino Nano Duo изготовлен на базе Carduino Nano V.5 И отличается более современным контроллером Atmega-328 у которого в два раза увеличены объем:
Памяти программ (Flash) 32 KB
Оперативной памяти (SRAM) 2 Кб
Энергонезависимой памяти (EEPROM) 1024 байт
http://www.compcar.ru/forum/attachme...6&d=1258666046
Устройство Carduino Nano Duo имеет :
20 цифровых вводов/выводов, 6 из которых могут выдавать ШИМ сигнал
и из них 6+2 аналоговых входов с дискретностью в 1024 значений, для сравнения у Arduino Diecimila и Arduino Duemilanove всего 6 аналоговых входов.
Напряжение нагрузки по каждому из выходов 40 мА
Рабочее напряжение микроконтроллера 5В
Входное напряжение на разъеме питания 6-20В
Тип микроконтроллера ATmega328
Тактовая частота 16 МГц
Память программ (Flash) 32 KB
Оперативная память (SRAM) 2 Кб
Энергонезависимая память (EEPROM) 1024 байт
Размер 18 X 43 мм
Автоматический сброс микроконтроллера при записи программы
Миниатюрный светодиодный индикатор включения питания
Светодиодные индикаторы режимов: (TxD), (RxD), (L), (Power)
Автоматическая определение и переключение источников питания
Использование мини USB разъема для программирования и связи с компьютером
ICSP разъем для прямой загрузки программы в контроллер.
Стандартный 2,54 мм (0,1'') шаг контактов выходных разъемов
Кнопка ручного сброса
Плату Carduino Nano Duo можно питать от разъема USB, от внешнего не стабилизированного источника 6...20 В (контакт 30 VIN), от внешнего стабилизированного источника +5 В (контакт 27). Система автоматически выбирает тот источник.
http://www.compcar.ru/forum/attachme...7&d=1257765053 http://www.compcar.ru/forum/attachme...6&d=1257765053
Re: Carduino Nano Duo на Atmega-328
а вот этот заработал... та же программа, тот же порт... поменял тип девайса, откомпилил, залил... щас висит на кабеле, работает...
жду... на отработке
Re: Carduino Nano Duo на Atmega-328
все ссылки на магазин... распиновка где? :(
ЗЫ нашел в нано v.3
Re: Carduino Nano Duo на Atmega-328
Цитата:
Сообщение от
(vS)
все ссылки на магазин... распиновка где? :(
ЗЫ нашел в нано v.3
Сорри за офтопик.
Виктор, распереживался ты сильно ;-) Нельзя так глубоко ночью засиживаться.
Re: Carduino Nano Duo на Atmega-328
Цитата:
Сообщение от
(vS)
все ссылки на магазин... распиновка где? :(
ЗЫ нашел в нано v.3
А подписи ножек на плате не нравятся? Распиновка в любом проекте есть
Re: Carduino Nano Duo на Atmega-328
мне, как старому микроконтрольщику надписи а... и d.... пользы большой не дают :) посмотрел схему, теперь понятно, ну и вообще... уже немного разобрался.
ЗЫ кардуина и обычная работа с МК, это как "старый" и "новый" Шерлок Холмс, впрочем, как и старик Хоттабыч. вроде то же самое, но совсем другое :)
Re: Carduino Nano Duo на Atmega-328
(vS), выводы описаны в
%arduino path%\hardware\cores\arduino\pins_arduino.c
Re: Carduino Nano Duo на Atmega-328
Re: Carduino Nano Duo на Atmega-328
Вопрос.
Carduino Nano Duo действительно имеет на борту 22 цифровых I/O ?
В противовес Carduino Nano, у которого 14 цифровых входов/выходов.
Если да - то когда они поступят на склад?
Есть острое желание приобрести.
Re: Carduino Nano Duo на Atmega-328
Carduino Nano v.4 имеет так же 22 цифровых I/O
Re: Carduino Nano Duo на Atmega-328
Вот тут я уперся в нехватку входов.
Подскажите, как быть?
Выход прост.
Решение найдено.
Помогли коллеги и документация.
Спасибо!
Re: Carduino Nano Duo на Atmega-328
Сабж в дип-40 панельку встаёт?
Re: Carduino Nano Duo на Atmega-328
Ребят, подскажите плиз в чем вы схемы рисуете? Видел давно ссылку, но сейчас ненайду. Fritzing - не то. Может под sPlan У кого библиотека с кардуинкой есть?
Re: Carduino Nano Duo на Atmega-328
Chip добрый вечер. Можно попросить твоей помощи? Нарисовать схемку на мои кнопки и програмку что бы это работало все на кардуино ?
Re: Carduino Nano Duo на Atmega-328
Re: Carduino Nano Duo на Atmega-328
две кнопки которые будут переключать радиостанции кнопка mute NC и реостат от 0 до 18 K om его на регулировку громкости еще есть выключатель на реостате два контакта которые замыкаються при начале вращения его думал на включение компа пустить но думаю лучше на ACC так что даже не знаю нужна эта функция на рекуляторе. и еще повесить на кардино регулировку яркости монитора. из кнопок только mute и реостат фиксируют свое положение.
