Нужно програмно реализовать часы. Вариант либо тупо програмно все написать, либо прицепить DS1307 (как работать с ним не представляю). Задача сделать чтобы код занимал как можно меньше памяти ардуины. Задачу облегчает то обстоятельство, что переход на летнее-зимнее время с этого года не нужен.
Спасибо всем кто откликнется и поможет с написанием скеча.
Программные часы написать не проблема , вот только нужно при этом обеспечить питание бесперебойное. Думаю что лучше на DS1307 реализовать.
Полюбому лучше на ds1307, к ней подключается 3х вольтовая батарейка в качестве бесперебойного питания(кст. без нее часы не работают, просто внешего питания не хватает), общается он по протоколу i2c, отправляется адрес, запрос команды и считываются данные.
Вот готовый скетч для Carduino/Arduino
PHP код:/*
* RTC Control v.01
* by <http://www.combustory.com> John Vaughters
* Credit to:
* Maurice Ribble - http://www.glacialwanderer.com/hobbyrobotics for RTC DS1307 code
*
* With this code you can set the date/time, retreive the date/time and use the extra memory of an RTC DS1307 chip.
* The program also sets all the extra memory space to 0xff.
* Serial Communication method with the Arduino that utilizes a leading CHAR for each command described below.
* Commands:
* T(00-59)(00-59)(00-23)(1-7)(01-31)(01-12)(00-99) - T(sec)(min)(hour)(dayOfWeek)(dayOfMonth)(month)(year) - T Sets the date of the RTC DS1307 Chip.
* Example to set the time for 02-Feb-09 @ 19:57:11 for the 3 day of the week, use this command - T1157193020209
* Q(1-2) - (Q1) Memory initialization (Q2) RTC - Memory Dump
*/
#include "Wire.h"
#define DS1307_I2C_ADDRESS 0x68 // This is the I2C address
// Global Variables
int command = 0; // This is the command char, in ascii form, sent from the serial port
int i;
long previousMillis = 0; // will store last time Temp was updated
byte second, minute, hour, dayOfWeek, dayOfMonth, month, year;
byte test;
// Convert normal decimal numbers to binary coded decimal
byte decToBcd(byte val)
{
return ( (val/10*16) + (val%10) );
}
// Convert binary coded decimal to normal decimal numbers
byte bcdToDec(byte val)
{
return ( (val/16*10) + (val%16) );
}
// 1) Sets the date and time on the ds1307
// 2) Starts the clock
// 3) Sets hour mode to 24 hour clock
// Assumes you're passing in valid numbers, Probably need to put in checks for valid numbers.
void setDateDs1307()
{
second = (byte) ((Serial.read() - 48) * 10 + (Serial.read() - 48)); // Use of (byte) type casting and ascii math to achieve result.
minute = (byte) ((Serial.read() - 48) *10 + (Serial.read() - 48));
hour = (byte) ((Serial.read() - 48) *10 + (Serial.read() - 48));
dayOfWeek = (byte) (Serial.read() - 48);
dayOfMonth = (byte) ((Serial.read() - 48) *10 + (Serial.read() - 48));
month = (byte) ((Serial.read() - 48) *10 + (Serial.read() - 48));
year= (byte) ((Serial.read() - 48) *10 + (Serial.read() - 48));
Wire.beginTransmission(DS1307_I2C_ADDRESS);
Wire.send(0x00);
Wire.send(decToBcd(second)); // 0 to bit 7 starts the clock
Wire.send(decToBcd(minute));
Wire.send(decToBcd(hour)); // If you want 12 hour am/pm you need to set
// bit 6 (also need to change readDateDs1307)
Wire.send(decToBcd(dayOfWeek));
Wire.send(decToBcd(dayOfMonth));
Wire.send(decToBcd(month));
Wire.send(decToBcd(year));
Wire.endTransmission();
}
// Gets the date and time from the ds1307 and prints result
void getDateDs1307()
{
// Reset the register pointer
Wire.beginTransmission(DS1307_I2C_ADDRESS);
Wire.send(0x00);
Wire.endTransmission();
Wire.requestFrom(DS1307_I2C_ADDRESS, 7);
// A few of these need masks because certain bits are control bits
second = bcdToDec(Wire.receive() & 0x7f);
minute = bcdToDec(Wire.receive());
hour = bcdToDec(Wire.receive() & 0x3f); // Need to change this if 12 hour am/pm
dayOfWeek = bcdToDec(Wire.receive());
dayOfMonth = bcdToDec(Wire.receive());
month = bcdToDec(Wire.receive());
year = bcdToDec(Wire.receive());
Serial.print(hour, DEC);
Serial.print(":");
Serial.print(minute, DEC);
Serial.print(":");
Serial.print(second, DEC);
Serial.print(" ");
Serial.print(month, DEC);
Serial.print("/");
Serial.print(dayOfMonth, DEC);
Serial.print("/");
Serial.print(year, DEC);
}
void setup() {
Wire.begin();
Serial.begin(57600);
}
void loop() {
if (Serial.available()) { // Look for char in serial que and process if found
command = Serial.read();
if (command == 84) { //If command = "T" Set Date
setDateDs1307();
getDateDs1307();
Serial.println(" ");
}
else if (command == 81) { //If command = "Q" RTC1307 Memory Functions
delay(100);
if (Serial.available()) {
command = Serial.read();
if (command == 49) { //If command = "1" RTC1307 Initialize Memory - All Data will be set to 255 (0xff). Therefore 255 or 0 will be an invalid value.
Wire.beginTransmission(DS1307_I2C_ADDRESS); // 255 will be the init value and 0 will be cosidered an error that occurs when the RTC is in Battery mode.
Wire.send(0x08); // Set the register pointer to be just past the date/time registers.
for (i = 1; i <= 27; i++) {
Wire.send(0xff);
delay(100);
}
Wire.endTransmission();
getDateDs1307();
Serial.println(": RTC1307 Initialized Memory");
}
else if (command == 50) { //If command = "2" RTC1307 Memory Dump
getDateDs1307();
Serial.println(": RTC 1307 Dump Begin");
Wire.beginTransmission(DS1307_I2C_ADDRESS);
Wire.send(0x00);
Wire.endTransmission();
Wire.requestFrom(DS1307_I2C_ADDRESS, 64);
for (i = 1; i <= 64; i++) {
test = Wire.receive();
Serial.print(i);
Serial.print(":");
Serial.println(test, DEC);
}
Serial.println(" RTC1307 Dump end");
}
}
}
Serial.print("Command: ");
Serial.println(command); // Echo command CHAR in ascii that was sent
}
command = 0; // reset command
delay(100);
}
уже не помню точно, но для вычисления дня недели мне пришлось писать свою функцию - почему-то от 1307 не добился его.
А как на счет схемы? куда чо подключать?
ну так... нетрудно составить - 2 порта возьмет шина ДС1307, сколько-то дисплей (не помню сколько он берет линий) и кнопки. Думаю хватит трех кнопок - перемещиние по меню "по кругу" и "+","-" - чтобы время задать. Я 1307 делал отдельным модулем с батарейкой на маленькой плате - втыкай куда хочешь.Цитата:
Сообщение от Ger$$$
В Протеусе быстро получится - там есть уже база элементов.
я про то как дс-ку подключить к ардуине, и патанию? из скеча не догнал что куда идет...
http://www.glacialwanderer.com/hobbyrobotics/?p=12
http://www.glacialwanderer.com/_blog...tc_circuit.jpg
смотри описание DS-ки, там есть входы для доп. питания.
Nice для чтения этого я должен сказать, очень полезный и информативный еще один интересный
Reading this, I must say, very useful and informative one more interesting
Использую ds1307 уже несколько месяцев. Только сегодня нашел тут:
http://avrdevices.ru/chasi-realynogo-vremeni-ds1307/
что есть довольно много свободной памяти внутри 64-8=54 байта.
Не могу разобраться с чтением/записью в неё.
Например
Wire.send(0x00); - обращается к первому байту, только не понятно что именно делает.
Если кому будет не трудно объяснить - буду благодарен.
Жаль, что никто на предыдущий вопрос не ответил, задам другой.
Сделал платку с ардуиной, ds1307 и реле, должна включать мне за сутки до приезда теплый пол(и выключать по прошествии суток, если не приеду) на даче, наконец-то после некоторых изменений всё сработало в прошлый выходной, но выключилось раньше из-за того, что время убежало вперед больше чем на час.
Дома часы ходят уже неделю, только отстали на 10с.
Может ли таким образом сказываться отрицательная температура?
Нашел в описании, у меня обычный ds1307, я так понимаю он Commercial и работает только в положительной температуре? Тогда чем его лучше заменить? Есть ds1307 с разными буквами, но нигде не написано что они означают. Спасибо.Цитата:
ABSOLUTE MAXIMUM RATINGS*
Voltage on Any Pin Relative to Ground -0.5V to +7.0V
Storage Temperature -55°C to +125°C
Soldering Temperature 260°C for 10 seconds DIP
See JPC/JEDEC Standard J-STD-020A for
Surface Mount Devices
* This is a stress rating only and functional operation of the device at these or any other conditions above
those indicated in the operation sections of this specification is not implied. Exposure to absolute
maximum rating conditions for extended periods of time may affect reliability.
Range Temperature VCC
Commercial 0°C to +70°C 4.5V to 5.5V VCC1
Industrial -40°C to +85°C 4.5V to 5.5V VCC1
На мой взгляд, час в неделю - это нечто нереальное. Положи в морозилку и посмотри как будет работать. Может дело в чем-то другом...
Зачем мне Вас обманывать? За 2 дня морозилки отстал на 2 минуты...Цитата:
Сообщение от SBorovkov
Да я не про обман. :-). Может ардуина при такой температуре глючить начинает, в принципе имеет право.
Ты как время вычисляешь - читаешь текущее время/дату или считаешь импульсы?
Просто считываю то что отдает ds1307, второй вариант не знаю как реализовать.Цитата:
Сообщение от SBorovkov
Может будет надёжней использовать два/три независимых модуля и брать среднее значение? Я так понял портов в ардуине свободных куча и сам модуль RTC недорогой весьма...
Спасибо за интересное предложение! Только нужно для этого новую печатку травить... Да и вообще начал думать в сторону gsm управления.Цитата:
Сообщение от SpawnUA
я думаю, что чем вычислять среднее, лучше найти более точный датчик с расширенным температурным диапазоном. Я этим вопрос не интересовался, поэтому посоветовать ничего не могу.
А нельзя на мегу повесить другой кварц, часовой? Чтобы мега работала от встроенной цепочки (эта частота плавает сильно), а время считать по часовому кварцу (он, соответственно, стабилен). Но при этом надо будет обеспечить стабильное питание схемы.
лучще проц поменять... чтобы с RTC был... или на часовом генер собрать и от него прерывания щёлкать
наткнулся тут на то, что dallas рекомендует использовать минимальное расстояние от ног ds1307 до кварца. И вокруг экран из земли. Народ пишет, что ему сильно помогало от отставания.
Спасибо за совет. У меня кварц подпаян прямо к ножкам микрухи... А про землю не очень понял...Цитата:
Сообщение от SBorovkov
вокруг дорожек от ног к кварцу они советуют сделать земляную дорожку.
Можно еще попробовать корпус кварца подпаять к земле?
Здравствуйте.
Подскажите пожалуйста как запустить программу написанную на первом листе данного проекта.
И как привезать к программе выполнение какий либо функций по таймеру. Например вкл. , выкл. несколький светодиодов в разное время и на разный промежуток времени. Есть идея которую хочется осуществить.
Прошу помощи я в программировании ноль.
ВОт так
PHP код://Выполнение процедуры по прерыванию таймеру.
#include <MsTimer2.h>
static boolean output = HIGH;
void flash_led() //обработчик прерывания
{
digitalWrite(13, (output==HIGH) ? output=LOW : output=HIGH);
}
void setup() {
pinMode(13, HIGH);
MsTimer2::set(500, flash_led); // 500ms период
MsTimer2::start(); //включить таймер
}
void loop()
{
//.....
}
Chip Спасибо за помощь.
Но повидимому я не правельно изложил задачу. Надо программно осуществить привязку к часам реального времени (собраных на DS 1307). Для управления несколькими нагрузками, а именно:
Например.
Вкл. нагрузку №1 в 10-00 05.02.11
Вкл. нагрузку №2 в 11-00 05.02.11
Вкл. нагрузку №3 в 12-00 05.02.11
Выкл. нагрузку №2 в 13-00 05.02.11
Выкл. нагрузку №3 в 14-00 05.02.11
Выкл. нагрузку №1 в 09-00 06.02.11
Итак далее.
Как это осуществить?
SergH
Просто достаточно условий If время(минутны, дни и тп) = нужному: делать то(схема с транзистором и реле есть в теме "управление нагрузкой")

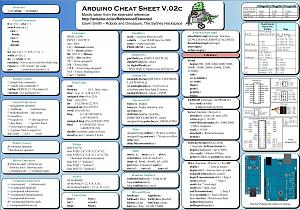

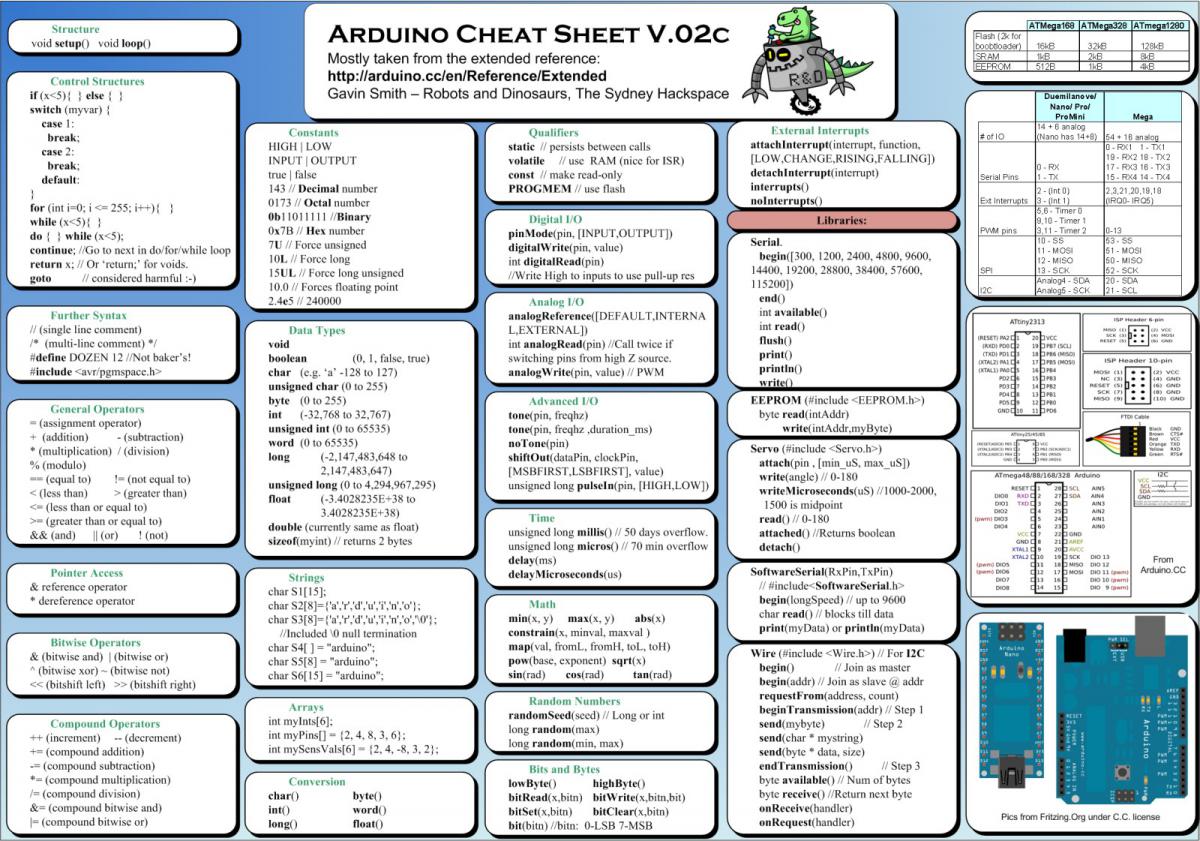

Как выглядит условие можно глянуть тут
http://compcar.ru/forum/attachment.p...1&d=1272620229
Спосибо за совет. Попробовал получилось ,но если мне надо 10 или 20 команд включения оформленные на условии if, то получается длино и некрасиво. А другие способы есть?
Тогда используй switch
PHP код:switch (var)
{
case 1:
//выполняется, когда var равно 1
break;
case 2:
//выполняется когда var равно 2
break;
case 3:
//выполняется когда var равно 3
break;
case 4:
//выполняется когда var равно 4
break;
default:
// выполняется, если не выбрана ни одна альтернатива
// default необязателен
}
DS1307 не работает нормально ниже нуля, используйте DS1307NЦитата:
Сообщение от Mr.DIRTer
Вместо 1307 можно использовать DS3231SN
Даталист тут: http://lib.chipdip.ru/248/DOC000248544.pdf
Рабочая температура для "SN" -40°C to +85°C.
Интересен тем что имеет встроенный кварц (правда теперь в обвязке нужен конденматор).
Из минусов - корпус "SO16" паять может быть неудобно (но это уж кому-как.....).
Зато просто в отладке - каждое условие отделено от другого и они проверяются последовательно. В case выберется один раз из всех условий. И case, насколько я помню, это "высокоуровневый" метод и потом компилятор, скорее всего, побъёт его на несколько if с операцией or. Так что длина и скорость кода будут одинаковы.Цитата:
