Мои корявые ручки разобрали монитор, делал замеры в машине. Посмотрел, разъёмы вроде обычные, термоклей отдирал аккуратно. Дошло дело до в ключения, чтобы замерить видимую границу и вот досада не включается. Прошу подсказать, с каким бубном танцивать.
а включал как ?,без корпуса,без кнопок?,или обратно всё собрал?,отсоединял ли шлейф контроллера ?Цитата:
Сообщение от Amber747
запитывал где в машине,от прикуривателя?
На фото все скидал в кучу, ничего не понятно... Сделай новые фотки, каждый шнурок и прата отдельно, и чтоб разъемы видно было.
Когда был в корпусе работал на ура.Цитата:
Сообщение от vovicus62
Шлейф не трогал, отсоединил только внешние провода ( USB, VGA, S port) и планку с кнопками.
Желательно сделать фотки получше.. А перепутать разъемы vga и av там нельзя ? планка с кнопками подключена ??
Мои предположения:
1- VGA подходит
2- S port подходит
3- ? не могу сказать точно
4- динамик ?
5- USB ?
6- кнопки управления
Фотками занимаюсь.Цитата:
Сообщение от erbi
Планка не подключена, под вопросом.

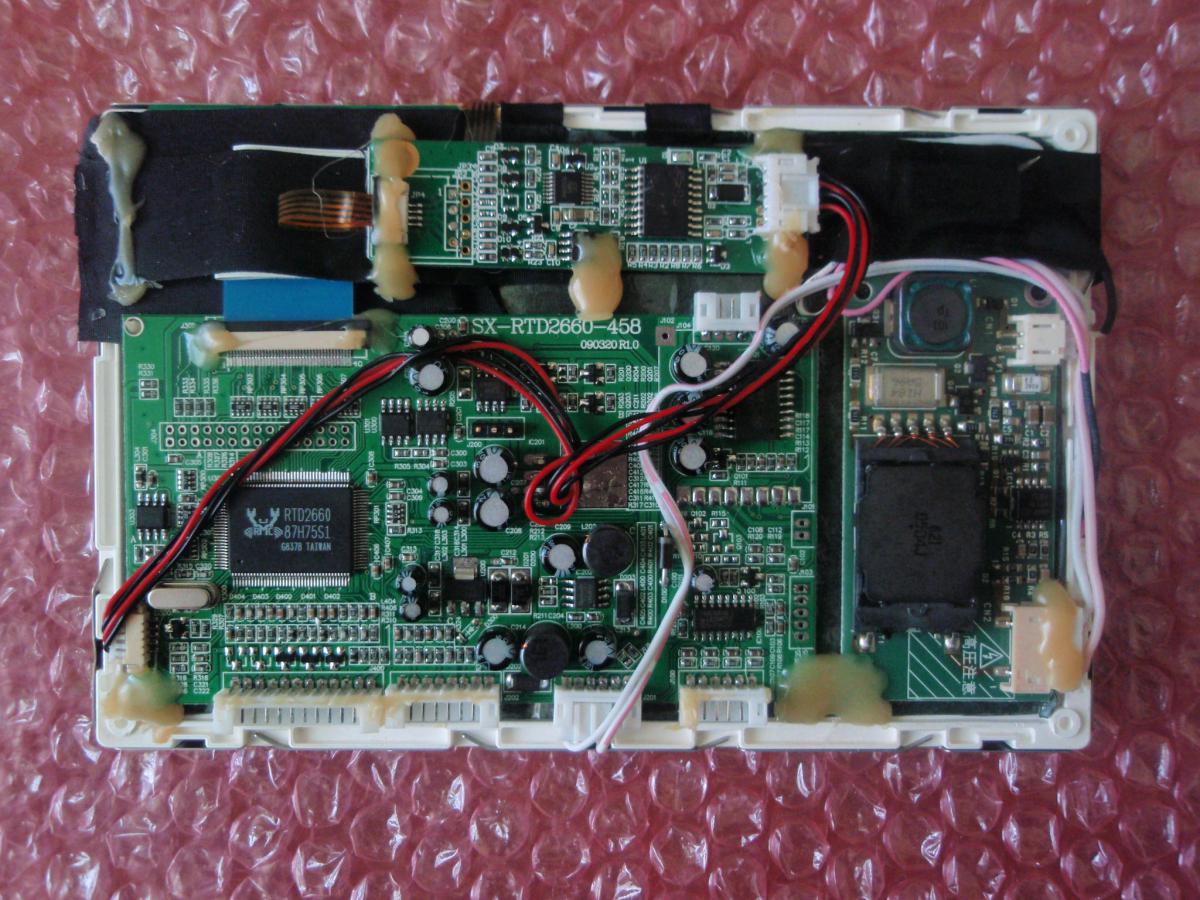

Вот, что отсоединялось.
Мудрые китайцы решили облегчить себе жизнь и впаяли разъёмы какие были, теперь моей голове и рукам есть работа. При таком подключении моник молчит, светодиод на планке тоже не подаёт признаков жизни.
Обратился за помощью, так как не нашёл на форуме ничего похожего.Может у кого тоже XDXP070Z и есть возможность скинуть фотку или схемку.
На плате разъёмы:
3- 6pin
4- 4pin
5- 6pin, но 2 загнутых
6- 5pin
у меня XDXS080Z, так вот
Шнур с УСБ разъемом предназначен для тач панели, должен подключаться к платке, с другой стороны которой идет шлеф на сенсорную панель..
К плате с кнопками подключается разъем у которого больше чем 2 провода.
Динамик пока совсем убери... Он тебе не нужен.
На ...759 фото на плате шнурок воткнут, 2 черных, 2 красных провода... Там где он подключен к маленькой плате (дальше) туда похоже УСБ кабель должен быть подключен. а освободившийся конец 2 красных 2 черных попробуй к плате с кнопками подключить...
Ты сфоткай плату под прямым углом, не надо в перспективе, а то дальнюю сторону не разберешь
Спасибо zizigal. Процесс пошёл.Подключил как ты посоветовал, запустились кнопки, светодиод горит. Кнопкой и пультом (power) загораеться диод красн./зелёный. Но сам монитор признаков жизни не проявляетhttp://www.compcar.ru/forum/attachme...1&d=1268417296.
Но как я мог облажаться с Usb разъёмами не пойму, ведь на трезвую шаманил.:)
zizigal ещё раз огромное спасибо за помощь. Благодаря тебе и танцам с бубном проблема решена. Позже выложу фотку. Тему можно закрыть. Ещё раз спасибо всем кто отозвался. Теперь точно напьюсь.:)
Вот теперь все правильно видно, :). Не ошибаетя только тот, кто ничего не делает.... Вперед дружище!!!
