Установка плагина "Check-Engine CF"
Установите нужную версию программы "Check-Engine" и Centrafuse*. Выполните все необходимые настройки "Check-Engine", а также калибровку расхода топлива и измерение скорости как указано в руководстве пользователя. Далее запустите инсталлятор плагина, он предложит указать каталог с программой "Check-Engine", которая будет использоваться плагином, т.к. на компьютере может быть установлено несколько вариантов "Check-Engine". Выбор каталога с "Check-Engine" можно будет указать позднее, в настройках плагина, непосредственно из Centrafuse. Затем будет предложено указать папку Centrafuse, в которую и будет установлен плагин. Во время установки можно добавить плагин в главное меню Centrafuse.
* -Если на компьютере установлена операционная система Windows Vista или Windows 7, устанавливайте и запускайте программы "Check-Engine" и Centrafuse под правами администратора.
Вложение 8307
Настройки плагина в Centrafuse
Отображаемое имя
Текущее отображаемое имя плагина в главном меню и в настройках Centrafuse.
Расположение "Check-Engine"
Путь к каталогу "Check-Engine", который будет использоваться плагином.
Сбрасывать данные
Режим автосброса накопленных данных (пробег, общее время в пути, общий расход топлива, максимальная скорость, время в пробках и т.д.) при отключении плагина от "Check-Engine". Если автосброс данных не включен, плагин сохраняет параметры при выходе и суммирует их при последующих запусках.
Сбросить накопленные данные
Обнуление всех данных. Актуально при использовании режима без автосброса накопленных параметров при отключении.

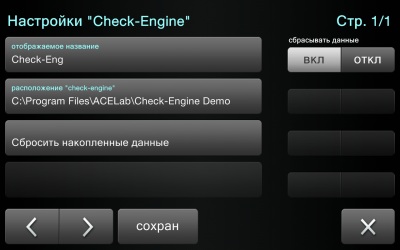

Вложение 8308
Настройки плагина «Check-Engine CF»
Интерфейс плагина
Интерфейс сделан наподобие плагина "OBDII".
В верхней части ссылка на сайт производителя, заголовок и номер текущей страницы. На одной странице отображается 8 параметров.
В нижней части страницы:
Две кнопки перелистывания страниц параметров (перелистывать страницы можно также клавишами "влево", "вправо").
Кнопка, сигнализирующая наличие кодов неисправностей в памяти ЭБУ двигателя.
Кнопка пауза/старт - остановить/возобновить съем параметров.
Кнопка отключения/включения - При включении "Check-Engine" автоматически запускается и начинает съем параметров автомобиля. При отключении "Check-Engine" завершает свою работу.
Кнопка Выход - сворачивает плагин, но не прекращает съем и накопление параметров.
Вложение 8309
Интерфейс плагина, страница "Trip-1"

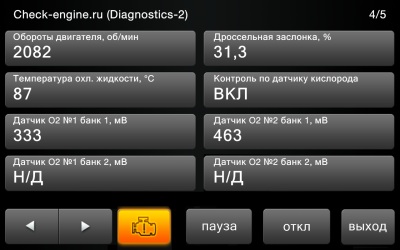

Вложение 8310
Интерфейс плагина, страница "Diagnostics-2"
Коды неисправностей
Читать коды неиспраностей из плагина нельзя. Чтобы прочитать и стереть коды неисправностей из памяти ЭБУ, нужно выйти из Centrafuse, и запустить "Check-Engine".
Системные требования
Windows 2000/XP/Vista/Win7
Программа "Check-Engine" версии 3.4 или новее
"Centrafuse" версии 2.1 или 3.0
Скачать плагин Вложение 8312 для Centrafuse 2.1, 3.0, 3.1 для CarPC и ноутбуков с Windows 2000/XP/Vista/Win7
