Toyota Land Cruiser 200 (штатный монитор)

Имеется Toyota Land Cruiser 200 2007 года выпуска.



Требуется подключить компьютер к штатному монитору и усилителю. Ввиду того что штатная навигация на машинах 2007 года нормально не функционирует основное внимание при установке компьютера сделан на программы навигации.

Вложение 10125

Для подключения звука покупаем AZ-FM. Вопросы по его установки обсуждаются в этой теме. Здесь отображу некоторые подробности касающиеся LC 200.

Голова.

Вложение 10126

Подключаемся между головой и усилителем. Усилитель находится под водительским сиденьем.

Схема подключения.

http://compcar.ru/forum/attachment.p...1&d=1200032830

Электрическая схема Audio System <w/ Stereo Component Amplifier> , Multi-Display , Navigation System , Parking Assist <Rear View Monitor> Вложение 10127

Вложение 10128

Вид головы сзади.

Вложение 10129

Нам нужен разъем F19.

Вложение 10130

Самый большой штекер.

Вложение 10133

Провода 8, 9, 18, 19. Красный, черный, белый, зеленый. Серый провод 11 - АСС .

Вложение 10131

Для подключения штатного тача планируется использовать AVC-Lan адаптер на Carduino.

Для его подключения нам нужны провода TX- и TX+.

Вложение 10132

Провода 18, 19. Белый и синий. Разъем F32.

Вложение 10130

Фото разъема.

Вложение 10134

Для подключения монитора был приобретен видеоинтерфейс GVIF.

Вложение 10135

Подключается возле блока навигации.

Вложение 10136

Подробно тема подключения монитора освещена здесь.

На данный момент пока что возникли проблемы с подключением видеоинтерфейса. Соответственно, продолжение следует. ;)

Добрый день. Подскажите пожалуйста какие возникли проблемы с подключением видеоинтерфейса и что получается.

Проблемы были с неработающим видеоинтерфейсом. В замен ему был куплен другой. Такой же, только модель новее.
Кроме этого пришлось собирать новый драйвер для видеокарты. Графика интел. :)
Окончательный подробный отсчет выложу на днях.

Спасибо.
Подскажите как качество выводимой информации на дисплей (текст, графика) если сравнивать со штатной?

Костя, сейчас, когда уже всё работает, можешь тот интерфейс, старый, проверить?

Цитата:

---

Сообщение от Кондрат

Спасибо.
Подскажите как качество выводимой информации на дисплей (текст, графика) если сравнивать со штатной?

---

Выложу видео. Будет возможность самому оценить. Качество хорошее.

Цитата:

---

Сообщение от (vS)

Костя, сейчас, когда уже всё работает, можешь тот интерфейс, старый, проверить?

---

Хорошо, Витя, обязательно еще раз подключу.

Жду обещанного видео. Как продвигается процесс? Возникли какие-либо дополнительные сложности?
При отключении штатной НАВИ, как будет работать телефон (Bluetooth)? Мне кажется что он завязан через НАВИ.

Дрожание монитора до конца не победил.

Переделал синхросмиситель. До этого был на двух резисторах.

Вложение 11360

Сегодня поставить не получилось. Все переносится на следующие выходные.

Телефон и все штатные функции работают. При желании можно и штатное нави смотреть. Переключается кнопкой или пультом.

Спасибо за ответ. С нетерпением жду окончательного результата.

Как продвигается процесс? Есть положительные результаты?

Есть. Сейчас в 5 метрах от машины. :)

Подключил синхросмеситель. Изображение пропало. Подумал что в схеме что то напутал (не исключено, может кто в ней что найдет). Замерил напряжение на выходе VGA. Оказалось что выходит не 5 в, а 2.49 в. От домашнего блока питания выдавало ровно 5, а от автомобильного гораздо меньше. Буду думать в чем глюк. Синхросмеситель лучше будет сделать без подачи питания.

Вложение 11782

Пока что вообще обрезал синхросмеситель. Соединил вместе вертикальную синхру с горизонтальной и подал на GVIF.

Материнская плата Intel® Desktop Board D945GCLF.
У нее проблемы с настройкой чересстрочного разрешения.
Использовал специальный драйвер для видеокарты.
Как его собрать описал здесь. Спасибо slden и Arcadi.
Для редактирования его параметров правим в файле Driver\iegd.inf следующие строки:

Цитата:

---

HKR, ALL\1\Port\5\Dtd\1 , PixelClock, %REG_DWORD%, 30600
HKR, ALL\1\Port\5\Dtd\1 , HorzActive, %REG_DWORD%, 800
HKR, ALL\1\Port\5\Dtd\1 , HorzSync, %REG_DWORD%, 2
HKR, ALL\1\Port\5\Dtd\1 , HorzSyncPulse, %REG_DWORD%, 52
HKR, ALL\1\Port\5\Dtd\1 , HorzBlank, %REG_DWORD%, 210
HKR, ALL\1\Port\5\Dtd\1 , VertActive, %REG_DWORD%, 480
HKR, ALL\1\Port\5\Dtd\1 , VertSync, %REG_DWORD%, 5
HKR, ALL\1\Port\5\Dtd\1 , VertSyncPulse, %REG_DWORD%, 15
HKR, ALL\1\Port\5\Dtd\1 , VertBlank, %REG_DWORD%, 26

---

Нужные можно подобрать через PowerStrip. После настройки и установки исправленного драйвера PS удалил.

Картинка устойчивая. Дрожание отсутствует. :)

На данный момент замечена просадка по 5в в USB.
Не сразу подключаются и отваливаются USB-устройства.
Буду ставить активный USB-хаб c дополнительным питанием.

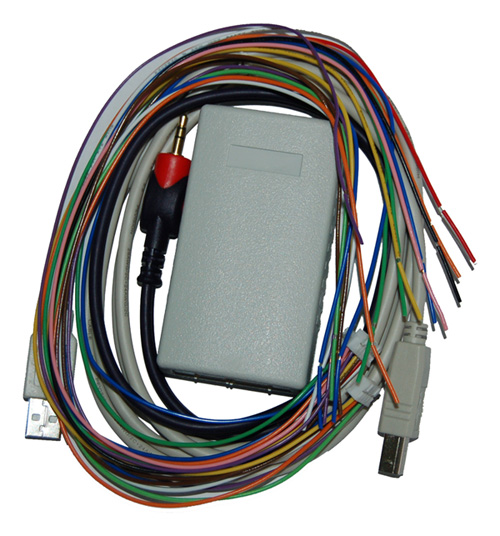

В качестве адаптера сенсорного экрана использую LTS-07 с прошивкой для PCCAR (Вложение 11776).

Вложение 11775

Его преимущество в том что он совмещает в себе AVC-Lan и AZ-FM. При подключении звука резать штатную проводку нет необходимости. Все вставляется в родные разъемы. :)
Драйвер для него используется стандартный TouchKit.

Возникла маленькая проблема.

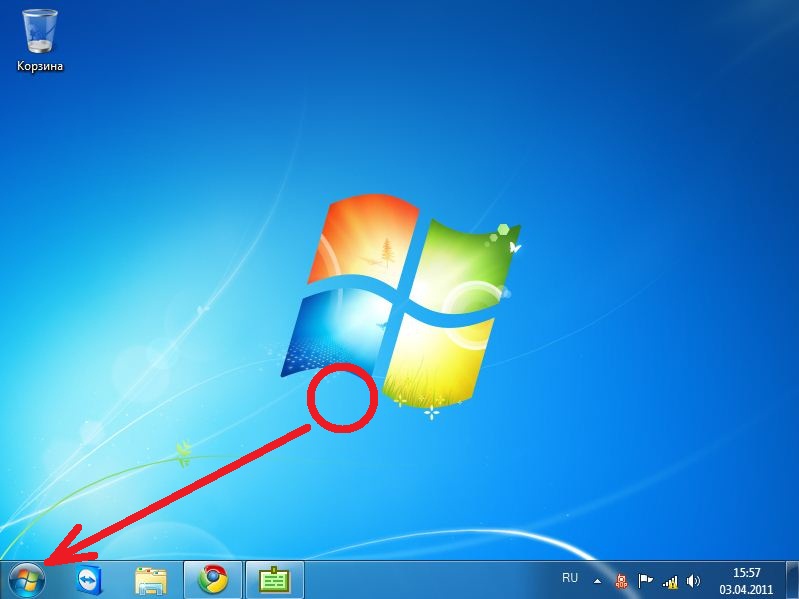

При нажатии на экран нажимается область ниже и левее места прикосновения примерно на 250 пикселей.
Например, при нажатии на круг на экране нажимается кнопка "Пуск".
Калибровка не помогает.
Кто то с таким сталкивался?

Вложение 11777

Похоже что этот адаптер такие глюки выдает
А дергаться экран перестал, потому что выход видеокарты буфферизирован и там уже стоит эмиттерный повторитель с 75 омным резистором, так что попробуй запитать смеситель от БП (любой красный провод) и резистор по питанию выкинуть нужно. Еще от ЛП5 к базе транзистора резистор 200 ом нужно поставить

Спасибо. :)
Попробую два варианта.

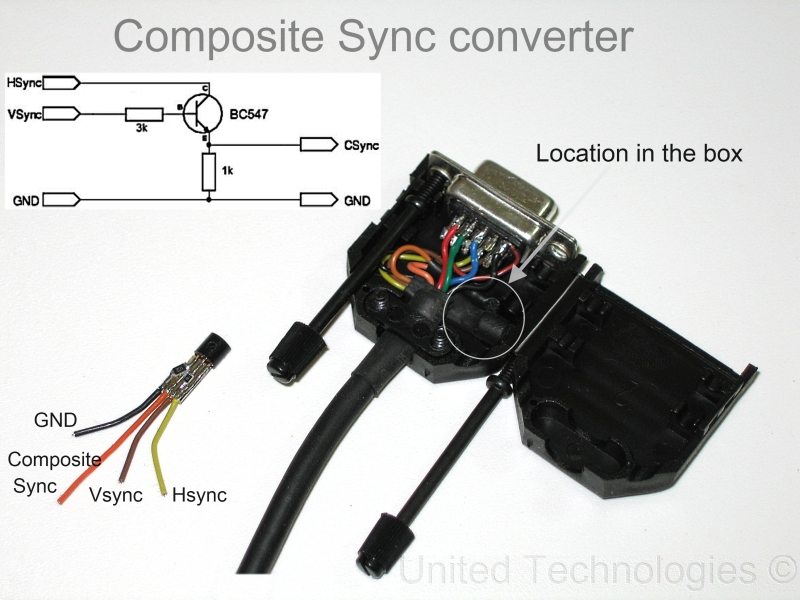

Внести эти исправления в стандартную схему и сделать синхросмеситель без питания. Схема выше.

Думаю что проблема смещения нажатия в несогласованности работы драйвера видеокарты с драйвером тача.
Или в USB. Посмотрю что будет после установки активного хаба.

Можно как то вручную произвести калибровку?
Скорее всего Windows калибрует под низкое чересстрочное разрешение 800Х480, а изображение GVIF выдает уже большое.
В этом разница нажатия на экране.

Разработчик подсказал что проблема в новой версии драйверов. Буду старые версии в ближайшие дни пробовать. Проблема с калибровкой драйверами touchkit встречалась раньше, но не конкретно с этим адаптером.

P.S.
Кстати, у _alexel_ сегодня День рождения!!!
Мои искренние поздравления и творческих успехов!!! :) :) :)

Ну и что в результате? Удалось победить калибровку?
У меня ещё вопрос. С 2011 года конструкция головы и усилка изменились, добавился канал нч на саб и т.д. Как в данном варианте будет выглядеть схема подключения? Задачей для себя вижу: сохранить головное устройство, максимально штатное управление, в т.ч. и на руле, комп конечно и звук поднять на человеческий уровень качества, тут важен хороший FM модуль, т.к. в большинстве слушаю радио. Подскажите кто в СПб в состоянии решить данную задачку?
