Замена тачскрина в Пролоджи 750Т

Начал дохнуть тач. Слетала калибровка при нагреве, перестал в своем меню калиброваться. Терпел с пол-года, потом это начало ОЧЕНЬ раздражать.

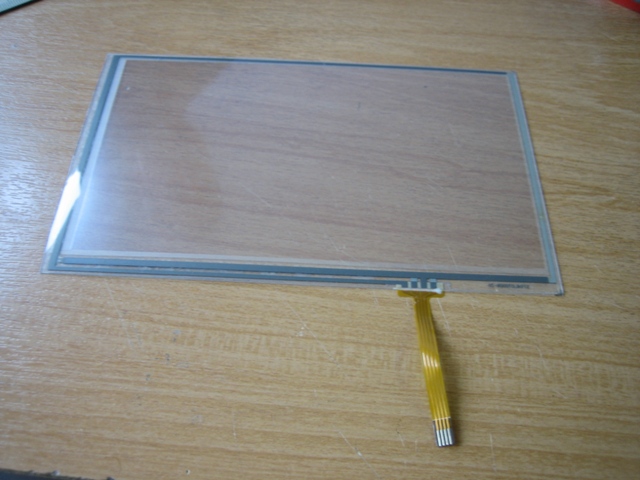

Заказал на ебае у кетайцев тач.
Вложение 10285
Продавец wow2buy Когда эта радость пришла - мне показалось, что тач и контроллер, который в комплекте - по шлейфам не совместимы - ох уж эти китайцы...
Но - все оказалось проще - от тача к контроллеру должен бы был быть в комплекте еще проводок... Его мои китайские корреспонденты как-то забыли вложить в посылку.

Сегодня полез разбирать монитор.

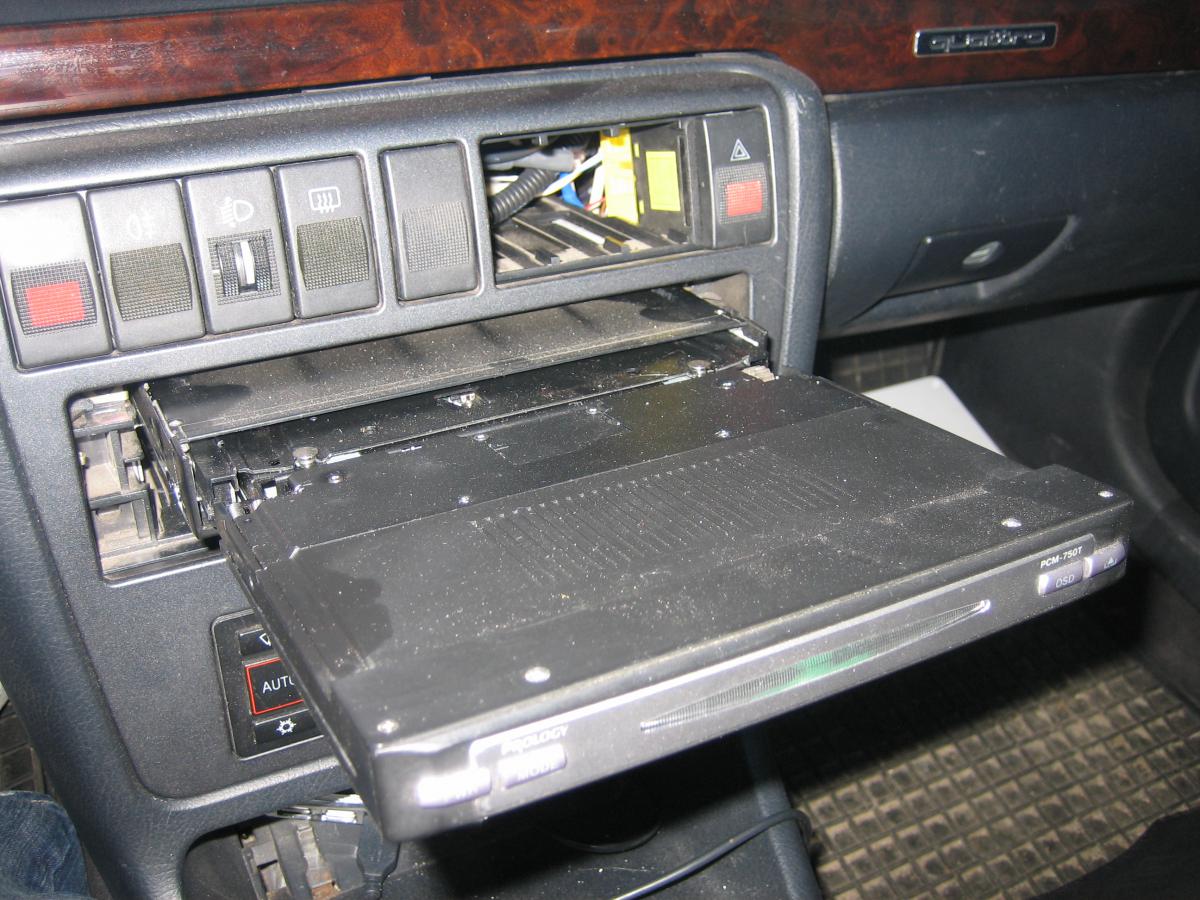

Монитор как бы хорошо у меня закреплен - ну, или плохо? Съем его, в общем, достаточно проблематичен.
Пришлось разбирать по месту, в машине.
Вложение 10283

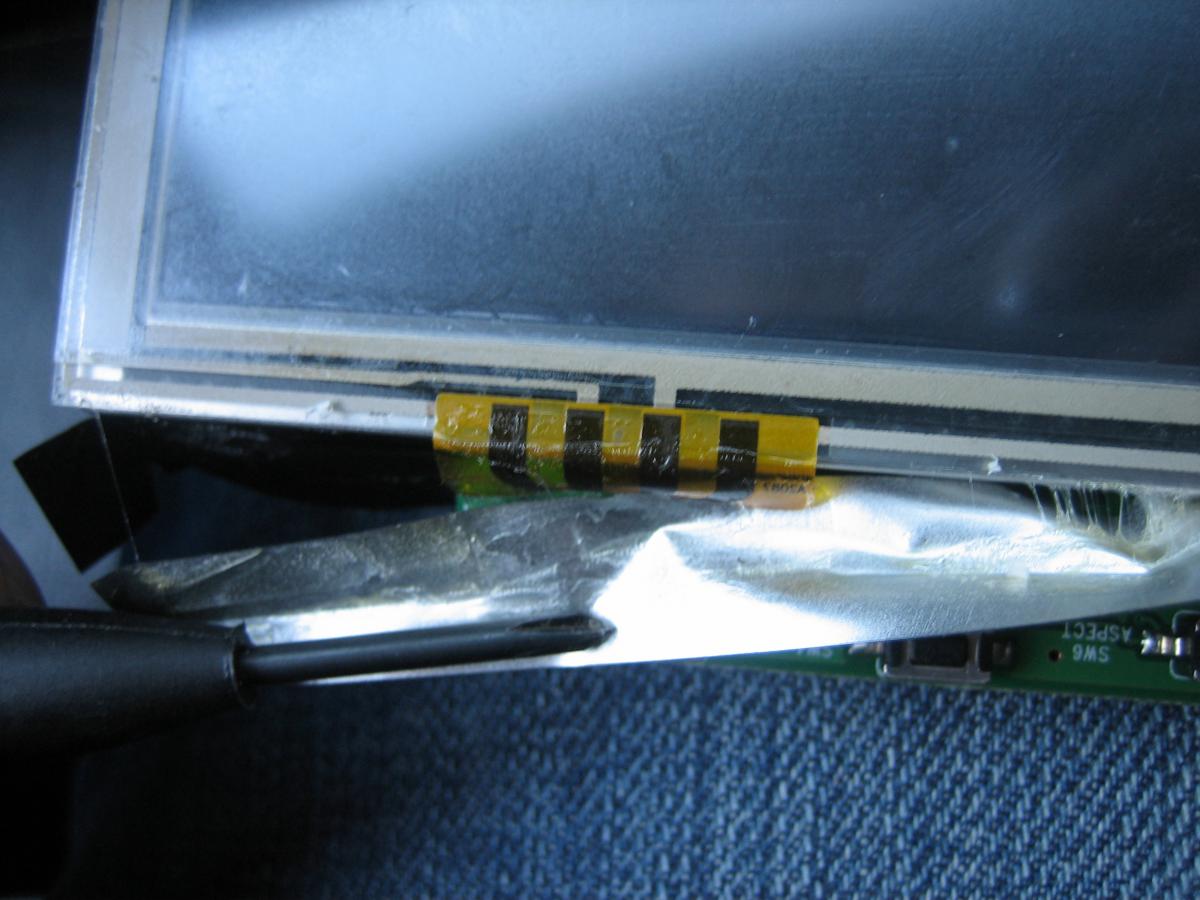

Когда разбирал - вспомнил о косяке, который описан был у народа - что металлизированная лента замыкает контакты тача, добавляя косяков в работу. Посмотрел у себя - лента была металлизированная, но ничего не замыкала. Проверить без ленты возможности уже не было...
Вложение 10284
И столкнулся с тем, что тач на пролоджи - на стеклянном основании, а у меня - на пластике.
И вот мне срочно необходимо мнение знатоков - как поступить правильно - снять стекло от старого тача (я его уже снял, но подумал, что погорячился) и прямо на поверхность ЖКИ приложить свой тач или - вернуть обратно основание от старого тача в виде стекла, оборвав с него пленку, а свой - наклеить (по контуру на тонкий двухсторонний скотч) на стекло?

у стекла тача (любого) есть несколько параметров
его физические размеры (ширина и высота)
а так же видимая часть (это как раз та часть, которая кликабельна)
если новое стекло нормально попадает по размерам видимой зоны в наружную рамку монитора, то можно клеить его по краям на скотч, только скотч очень тонкий ставить, по личному опыту в мониторе всё так компактно, что если скотч будет слишком толстым, то после сборки может от перенапряжения лопнуть стекло нового тача, если новое стекло - так называемый гибкий тач, то наверное ему это не настолько страшно.

ps я правильно понял, что ты хочешь сменить стекло и новый контроллер припаять навесным монтажом?

Да, ты почти все понял правильно. Сейчас еще раз по пунктам пробегусь.
1.Тач на мониторе изначальный - на стекле.
2.Тот, который купил я - на пластике, он гибкий.
3.Физические размеры одного и второго условно совпадают.

Суть вопроса - как мне поступить правильно - мой новый пластиковый тач крепить к основанию старого - к стеклу или полностью удалить старый тач, в том числе и стеклянную подложку, и крепить новый пластиковый тач прямо к мет рамке монитора, наклеив на тонкий скотч в то же место, где был приклеен старый стеклянный тач?
Т.е. оставить стеклянное основание (для лишней защиты, в кач-ве подложки) от старого тача а поверх него приклеить пластиковый тач или оторвать ПОЛНОСТЬЮ тач старый и приколхозить свой новый пластиковый прямо вместо старого.

Я хочу контроллер оставить старым, заменить только сам тач.

И еще подсказочка нужна - как определить, какая сторона у тача наружу, а какая - внутрь???

Занятие сексом с тачем продолжаются.

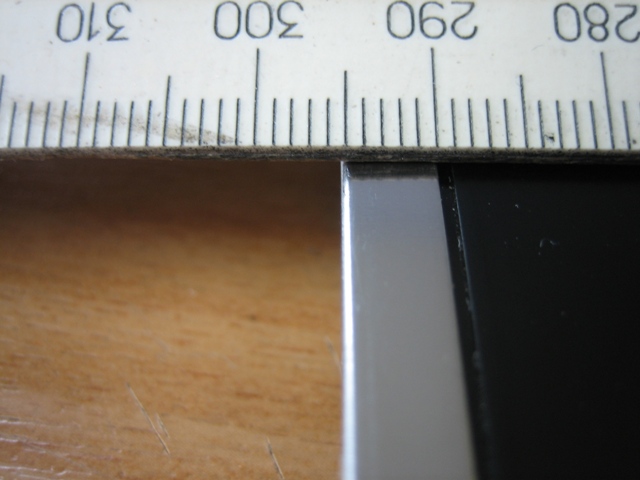

На матрице рамка слева и справа - разного размера
Вложение 10178
Вложение 10179
Вложение 10180
на таче - тоже
Вложение 10181

НО - если тач расположить правильно, т.е. чтобы его широкая рамка была слева, как и на матрице - шлейф попадает не в ту сторону монитора, где разъем для его подключения.
Вложение 10182
Если же расположить тач так, чтобы шлейф был напротив разъема - то широкая рамка тача оказывается справа, закрывая частично матрицу, а узкая - слева.... Вложение 10183

На фото в пред сообщении кстати, в руках у кетайца - как мне кажется - правильный тач - т.е. шлейф и широкая рамка - справа. А мне - от этих китайцев приехал шлейф как бы зеркальный....
И вот теперь сижу и чешу затылок - что делать??? Вставлять то, что есть и пытаться припаяться к шлейфу или заказывать еще один, с правильным расположением?
К шлейфу вообще припаяться реально? Никогда просто не пробовал, а угробить как бы и жалко.

ПС - вчера весь вечер (на всякий случай :)) уделил поискам на ебае стеклянного семидюймового тача - и не нашел...
Кстати, для тех, кто ищет.
Размер тача для Пролоджи 750Т - 164х105мм
Ессно, плюс-минус миллиметр.
Кроме того, искать можно по словам "touch screen" - я так искал - и "touch panel" - тоже результаты есть. Можно искать и по типу матрицы - но по матрице от Пролоджи 750Т - а она имеет маркировку в моем случае
hitachi
tx18d11vm1caa
112h 0tri628

Mctronix co. ltd
dh06mc10040210
я на ебае тача не нашел.

Вообще, тачскринов существует огромное многообразие... Даже в пределах одного размера. Шлейфы от них бывают широкие и узкие и расположены они могут быть весьма причудливо.
Во вложении:
- тач, который очень похож по размерам на необходимый, но с широким шлейфом, т.е. без паяльника его тоже никак не вколхозить.
- ТТХ матрицы из Пролоджи 750Т

я считаю, что нужно полностью демонтировать оригинальный стеклянный тач и ВМЕСТО него ставить новый гибкий (я так делал)

насчёт не симметричности - у меня тоже так получилось
покупал стекло SENSIS

у них есть много размеров разный стеклянных тачей
поиском найдёшь сайт их
не знаю что у них там с доставкой, надо у них узнавать

ps я ваще попал в засаду на этой операции
я распаял контроллер как посоветовал мне Johni и всё подключил-собрал вроде, включаю монитор у него пытается разгореться лампа подсветки матрици и сразу гаснет и чОрный экран и тишина....
все кнопки светятся и пикают при нажатии, а монитор не светится
надо лезть, сидеть долго разбираться с ним почему так


надеюсь у тебя всё сложится более удачно с этой переделкой
и просьба, если есть возможность зафотай процесс переделки подробно - выложи сюда потом, а то информация на форуме по этой операции есть, но она разрозненна и фиг найдёшь её так просто.

Цитата:

---

Сообщение от Z@GR

информация на форуме по этой операции есть, но она разрозненна и фиг найдёшь её так просто.

---

именно...
Сижу, роюсь уже несколько дней...
По поводу поставить ВМЕСТО - проскакивала инфа, что при установленном мягком таче вместо стеклянного - при нажатии достаешь до собственно ЖКИ, что вызывает появление на нем обычных для нажатия на ЖКИ артефактов.
Думал вот, что основа стеклянного тача, оставшегося от прошлой жизни, будет как бы легкой защитой для матрицы.
Но толщина, конечно, будет больше, чем просто со стеклянным тачем.
Сейчас с народом пообщался - говорят, реально этот шлейф паять. Буду пробовать проводами удлиннять - при съеме старого тача, к сожалению, хвостик от него оторвал и выкинул :(

Z@GR, спасибо, что откликнулся!!!

Цитата:

---

Сообщение от Юра 80

именно...
Сижу, роюсь уже несколько дней...
По поводу поставить ВМЕСТО - проскакивала инфа, что при установленном мягком таче вместо стеклянного - при нажатии достаешь до собственно ЖКИ, что вызывает появление на нем обычных для нажатия на ЖКИ артефактов.
Думал вот, что основа стеклянного тача, оставшегося от прошлой жизни, будет как бы легкой защитой для матрицы.
Но толщина, конечно, будет больше, чем просто со стеклянным тачем.
Сейчас с народом пообщался - говорят, реально этот шлейф паять. Буду пробовать проводами удлиннять - при съеме старого тача, к сожалению, хвостик от него оторвал и выкинул :(

Z@GR, спасибо, что откликнулся!!!

---

паяй тока 20 ватным паяльником или ещё лучше паяльной станцией (если есть возможность к кому-то обратиться)
да уж, про гибкость тача я и не подумал как-то
а что если под него подложить типа оргстекла тонкого? с какой-нить крышки от конфет прозрачной взять вырезать и как подложку использовать?
ps думаю ты не запихнёшь в корпус оба тача - толщины корпуса не хватит.

Цитата:

---

Сообщение от Юра 80

Сейчас с народом пообщался - говорят, реально этот шлейф паять. Буду пробовать проводами удлиннять - при съеме старого тача, к сожалению, хвостик от него оторвал и выкинул :(

---

Можно не паять, а приклеить токопроводящим клеем.

Цитата:

---

Сообщение от Z@GR

подложить типа оргстекла тонкого?

---

самое тонкое оргстекло - толще основания тача стеклянного... Надо попробовать. Единственное - я монитор не снимал, разбирал выдвинутый в машине - что не совсем располагает к экспериментам.

Цитата:

---

Сообщение от Зундер

Можно не паять, а приклеить токопроводящим клеем.

---

ИМХО еще большей аккуратности потребует, чем пайка.

Цитата:

---

Сообщение от Юра 80

Единственное - я монитор не снимал, разбирал выдвинутый в машине.

---

Так сними его, потом не будешь локти кусать из-за убитого на коленке монитора.
Нафига колхозить? Ставь только тач и всё. Если паришся, что очень сильный и будешь продавливать тач, то тут и стекло точно не поможет.

Цитата:

---

Сообщение от dragon

Так сними его

---

блин, он снимается с почти полностью разобранной машины только :(

сижу, смотрю на тач и рою гугл - как определить рабочую сторону???
Обе - отражают свет одинаково. На просвет - видны точки с шагом миллиметра в три.
Под достаточно большим углом в отраженном свете эти точки видны только на одной стороне. Интересно, это внутренняя сторона или рабочая?

Теоретически рабочая сторона должна быть тоньше

Цитата:

---

Сообщение от indi

Теоретически рабочая сторона должна быть тоньше

---

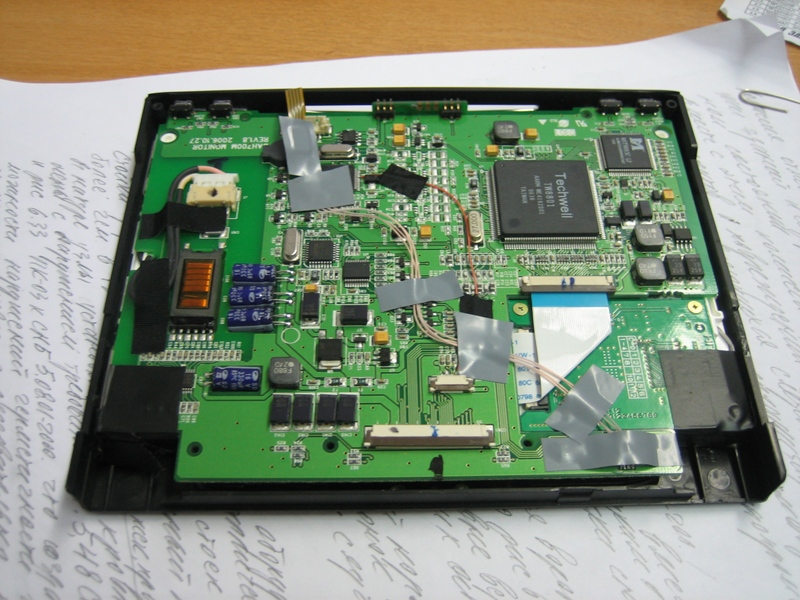

Кстати спасибо indi за фотоотчёт подпайки нового контроллера тача к плате монитора.

Цитата:

---

Сообщение от Z@GR

Кстати спасибо indi за фотоотчёт подпайки нового контроллера тача к плате монитора.

---

+1 как раз буду себе менять, голову ломал как да чего, а здесь прям готовая инструкция :)

Цитата:

---

Сообщение от Z@GR

Кстати спасибо indi за

---

Пишет - сервер временно заблокирован :mad:

Кстати я сейчас точно не помню, но резал дорожки чтоб родной чип не опредерялся (+) и (-землю) вроде так както. Дрова начинали глючит когда родной чип монитора находился.

Цитата:

---

Сообщение от indi

смотреть в моей теме надо.

---

Все твои сообщения прошерстил - не нашел....
Свое хозяйство собрал - менял только тач.
Решил, что рабочая сторона - это та, на которой не видно сетку из точек.
Обе пленки тача имеют (на мой взгляд!) одинаковую толщину. Вот если б он стеклянный был - тогда, конечно, рабочую сторону было бы легче отличить.
В связи с тем, что широкая рамка на матрице слева, а рабочая сторона у тача (раз мастер так решил :)) - та, на которой не видно точек - шлейф оказался справа вверху...
Паяльник двадцативаттный, провод монтажный во фторопластовой изоляции (маркировку не помню)
Вложение 10287

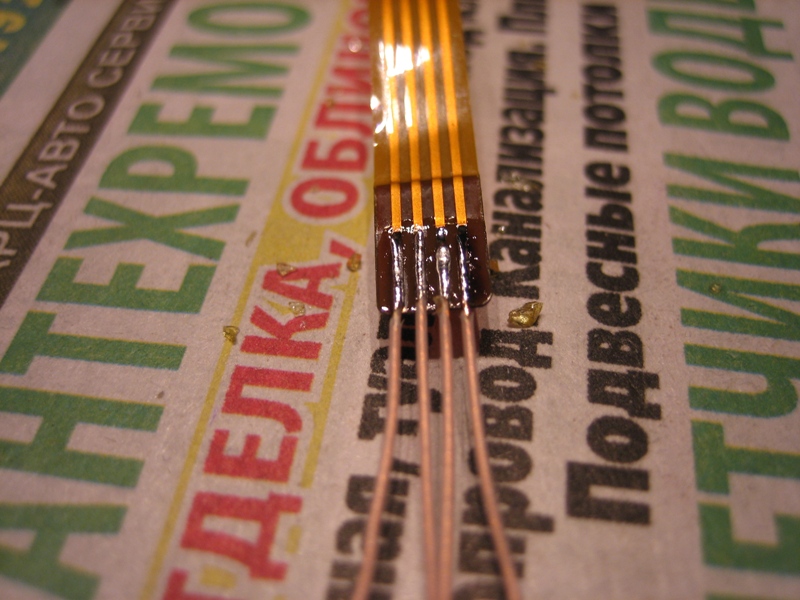

к тачу припаялся легко

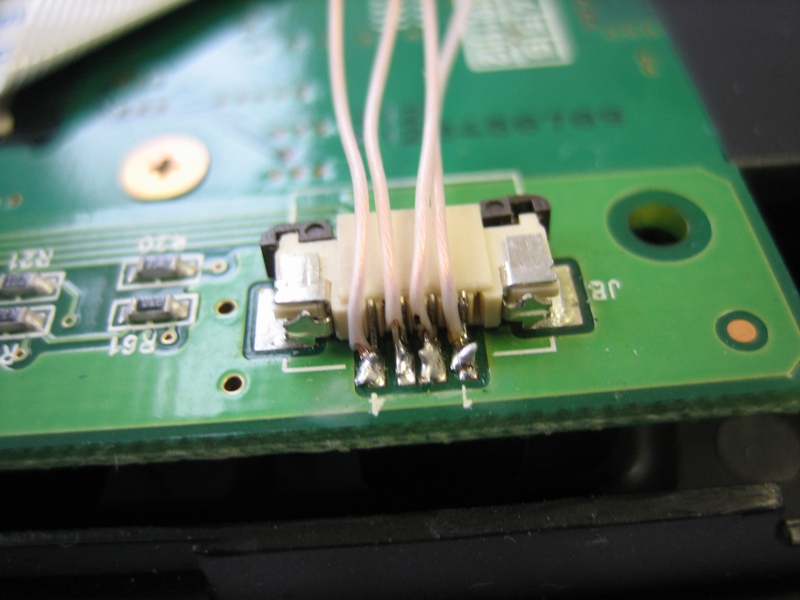

Аналогично - к разъему, хотя был соблазн прямо к дорожкам припаяться, более короткими проводами.
Вложение 10288
Красивой очень липкой тканевой изоленты (как у аутентичных китайцев) не нашел, термоклеем - не решился, зафиксировал провода кусочками обычной изоленты
Вложение 10289
Собрал - опять таки в машине, на весу - очень не понравилось. Разбиралось как-то проще.
Работает. Гибкий тач мне не понравился - при нажатии - сначала видишь, что давишь ЖКИ - т.е. на нем след появляется, а потом - срабатывает тач.
Тач в меню монитора не калибруется, в вин ХР все отлично.
Пока возился - а я это делал в машине - посадил аккум полностью...

Цитата:

---

Сообщение от Юра 80

Пишет - сервер временно заблокирован :mad:

---

уже можно смотреть, у того сервера хостинг вчера протух, сейчас всё работает

Цитата:

---

Сообщение от indi

Кстати я сейчас точно не помню, но резал дорожки чтоб родной чип не опредерялся (+) и (-землю) вроде так както. Дрова начинали глючит когда родной чип монитора находился.

---

а давай-ка расскажи нам на фотке - какие дороги там за + и - тачевской FTDI микросхемы отвечают...

короче... где резать-то?

все логично и просто. тока наверно лучше отпаять, но можно и колхозит так быстрее.
7,8 нога. пардон ни 20 а 17. впрочем может двух ног хватит пробуйте.

Добавил немножко фоток и описания процесса.
Спасибо Вложение 10290всем отписывавшимся за подсказку и поддержку!

Цитата:

---

Сообщение от indi

7,8 нога. пардон ни 20 а 17. впрочем может двух ног хватит пробуйте.

---

не понял, так 7-я и 8-я нога или 20-я и 17-я или все вместе?
И нога чего именно?
этой микрухи?
http://img-fotki.yandex.ru/get/3814/...7d6_97691e1d_L

7 и 8 будет достаточно

Цитата:

---

Сообщение от Юра 80

Работает. Гибкий тач мне не понравился - при нажатии - сначала видишь, что давишь ЖКИ - т.е. на нем след появляется, а потом - срабатывает тач.

---

Может все-таки не той стороной наружу поставил?

Цитата:

---

Тач в меню монитора не калибруется, в вин ХР все отлично.

---

С таким сталкивался - виндовым дровам все-равно где верх, где низ, а вот самому монитору не пофиг - надо пробовать менять местами провода от стекла верх-низ и/или лево-право. Мне со второго раза удалось угадать.

Цитата:

---

Сообщение от glouck

а вот самому монитору не пофиг

---

тут уже мне пофиг :) Разбирать из-за отсутствия внутренней калибровки точно не буду.
Меню монитора мне СОВСЕМ не нужно.
Я пытался по аналогии делать - предположив, что шлейфы должны быть условно-совместимые - мои самопаяные проводки просто как бы удлинняют шлейф, который вставляется в разъем однозначно.
Я, к сожалению, при разборке - тач старый и нерабочий сразу раскурочил, т.е. посмотреть, где у него какой провод был - возможности уже не было. Вот и собрал - как получилось. В вин работает - а больше мне от него ничего не нужно.

У меня со старым тачем - хотя там все было правильно подключено - тоже в конце перестала калибровка в самом мониторе проходить. Может и контроллер уже плавно дохнет?

Цитата:

---

Сообщение от Юра 80

Я, к сожалению, при разборке - тач старый и нерабочий сразу раскурочил, т.е. посмотреть, где у него какой провод был - возможности уже не было. Вот и собрал - как получилось.

---

Кстати именно по этой причине я стараюсь теперь прежде чем разбирать что-то - фоткать (хотя бы на телефон) как это было изначально устроено!!!!

Цитата:

---

Сообщение от Z@GR

стараюсь теперь прежде чем разбирать что-то - фоткать

---

Не поверишь - фоткал :)
Расположение всех винтов (они разные чуть по форме), которые заднюю крышку крепят - сделал, а с тачем - понадеялся, что все однозначно будет.

Сегодня свой монитор снова раскурочил гдета провот отошол временами не нажимался с зади придавиш работает. Стал рсзбирать и тач коцнул с угла кусочик треснул пробую реанимировать но навсякий случай еще один комплект заказал.

Как достал он меня китаёзи нармалный мон, поставилиб и тач путевый сразу Хороший бы дивайс вышел. :confused:

Цитата:

---

Сообщение от indi

еще один комплект заказал.

---

А какой ты заказывал?
Стеклянный? С перепайкой ставится или без? Может ссылку выложил бы?
Как-то меня чуть угнетает мой пластиковый. Заменил бы тоже, пожалуй, на стеклянный.

Здесь читай http://www.pccar.ru/showthread.php?t=6144&page=31

Спасибо!
ИМХО для меня - в РБ проще из кетая заказать, к сожалению. Как-то по СНГ с доставкой там вопросы есть. Или напрягать кого-то в "столице нашей родины" нужно - чтобы созванивался-ехал-мне отправлял...

ПС - и шлейф там широкий, т.е. без пайки опять не обойтись. Хоть это и не проблема, но...

продолжаем абгрейд Prology PCM 750T
