819aht Автопереключение на вход AV1

Может кому будет полезно
Получил недавно этот монитор. С завода он без проводочка для автопереключения. Вскрыл корпус, исследовал плату на предмет нераспаянных транзисторов с обвязкой и таких не нашёл.
Заинтересовали 2 контактных отверстия и нераспаянный пятиногий элемент рядом с ними. Этот элемент - транзисторная сборка, примерная схема на картинке. Правда в случае с этим монитором резисторы распаяны снаружи, в сборке скорее всего только транзисторы.
Доноров для перепайки не нашёл, да и нечем сейчас паять smd детали.
Взял 80-жильный шлейф IDE, отделил от него 5 жил и припаял одной стороной к контактным площадкам на плате, а другой - к попавшимся под руку npn транзисторам. К контактным отверстиям припаял провода.
Итог - при подаче на первый провод 12 В включается AV1, а вот на 12 В на другом проводе реакции нет.

Поступил в личку вопрос, куда и что допаивать.
1. Берём n-p-n транзистор
2. Базу припаиваем к левой верхней площадке
3. Коллектор припаиваем к левой нижней площадке
4. Эмиттер припаиваем к средней верхней площадке
5. Припаиваем провод к левому отверстию

Когда получу от тебя чип, сфотографирую плату по-четче.
И тогда нарисуешь на ней, куда именно подпаивать транзистор.
Куда паять провод - видно., а вот куда транзистор, не могу понять.

Да, действительно не понятно куда транзистор паять.

Там больше мест под подобные нераспаянные детали нет
Используются контакты 1, 2 и 4

Транзистор я взял тот, который оказался под рукой - 9014.
Вообще подойдёт любой маломощный.

Вот схема распайки и даташиты двух транзисторов npn (обратные) любые маломощные SMD в корпусе sot-23 удачи

Такой же монитор, взял транзистор bc847 - перевернул его и он практически идеально встал на то место...

А вот эта сборка BC847BPN, за 2 рубля, думаю лучше встанет.

Ну да ту часть которая TR 1 если лицом повернуть вниз встанет как родная только чуток будет ВРОВЕНЬ ВЫПИРАТЬ :)))

Цитата:

---

Сообщение от I.ILSUR.R

будет ВРОВЕНЬ ВЫПИРАТЬ

---

Это как подоконник? ;)

аха поколодника :)

Цитата:

---

Сообщение от best.777.2007

Такой же монитор, взял транзистор bc847 - перевернул его и он практически идеально встал на то место...

---

Фото транзистора

Добрый день помогите сделать AV переключение на контроллере???
http://img-fotki.yandex.ru/get/5006/...3a2e5a93_L.jpg



http://img-fotki.yandex.ru/get/5605/...7dd3a822_L.jpg



http://img-fotki.yandex.ru/get/4513/...fc9ccdb2_L.jpg

ASSAD проследи по дорожкам от контролера 121,122 куда идут? а то фоткам не разобрать и нет ли на плате контактов отмеченных ТР 1,2,3,4 любой из ТР

Это оригинальный размер
http://img-fotki.yandex.ru/get/5605/..._7dd3a822_orig
RTD2660 на ноге 120 и 121 дорожки не отходят и контактов с ТP нет.

там 122 дорожка переходит на другую сторону платы отверстие посмотри с другой стороны

122 вывод
http://img-fotki.yandex.ru/get/5503/...0aa04_XXXL.jpg

http://img-fotki.yandex.ru/get/5503/...acd48_XXXL.jpg

Здравствуйте. Есть очень похожая плата от монитора без имени. Сделал точно так же как описано у вас, но не работает.Может нужно что то переключить в сервисном меню или еще чего подскажите. Сделайте пожалуйста фото сервисного меню я сравню со своим.

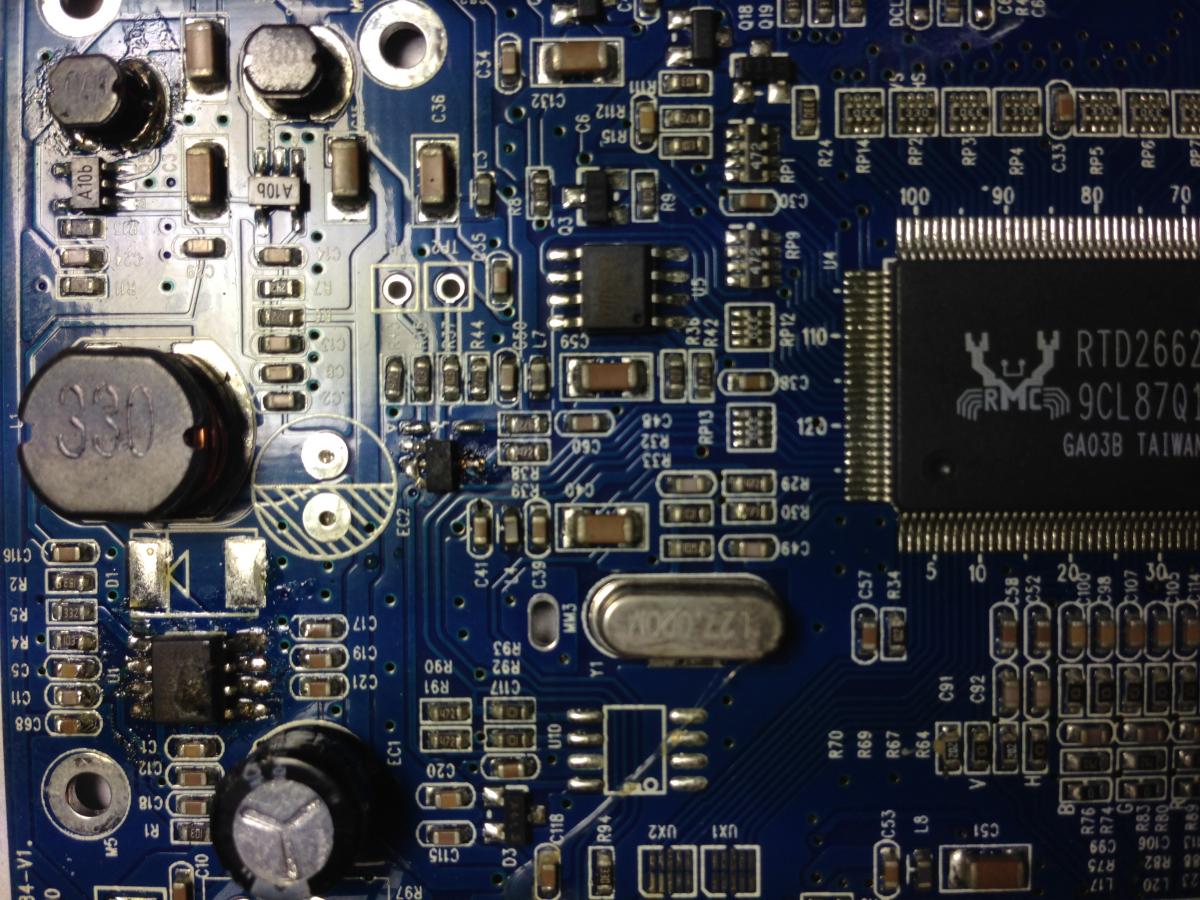

Доброго времени!Что-то тема заглохла, а вопросы остались! С транзистором получилось, но нет желания городить колхоз: хочу получить активацию обоих входов и вот в результате поиска наткнулся помоему на то что надо, прошу опытных оценить: он ли это. И еще вопрос к обладателям тайных знаний: что за сборки (их 2 шт) на плате с обозначением А10Х (поиск результатов не дал)? Подозреваю, что именно такой не хватает под активацию входов, а прозвонить нет возможности, все установлено в машине, изучаю по фото.

Очень похожая ситуация с ASSAD. Китайский моник. 121 и 122 ножки у RTD 2660 не уходят никуда. просто висят в воздухе.

похожая плата, сделал как здесь написано, но теперь даже если не подавать на управляющий провод 12в. всегда включен вход AV1. (на управляющий провод не реагирует)
если нажимать на пульте кнопку переключения входов, то они не переключаются.
Вложение 18106

на фото нет провода и конденсатора.

подскажите в чем может быть проблема?

Цитата:

---

Сообщение от KoT-oFF

похожая плата, сделал как здесь написано, но теперь даже если не подавать на управляющий провод 12в. всегда включен вход AV1. (на управляющий провод не реагирует)
если нажимать на пульте кнопку переключения входов, то они не переключаются.

на фото нет провода и конденсатора.

подскажите в чем может быть проблема?

---

Возможно транзистор не той проводимости взяли
