Проблема с управлением нагрузкой

День добрый.

Собираю устройство для плавной подачи напряжения (300 vdc) , используя шим выхода и управления скважностью подстроечный резистором. Для наглядности

Вложение 16804

Вместо двигателя другая нагрузка (он для примера). Тоесть , увеличивия коэффициент заполнения, нужно плавно зарядить конденсаторы и иметь возможность подстройки резистором.

Написал код, со светодиодом все отлично работает. Но если подключить транзистор , нагрузку и кондеры, то блок питания начинает издавать жуткий шим писк. А полевик очень сильно греется. Подскажите в чем причина писка? Может быть не правильно земля разведена.

Заранее благодарен.

Марка полевика какая?

IRFPC50PBF
_http://www.chipdip.ru/product/irfpc50pbf/

Есть ли возможность увеличить частоту модуляции на Ардуино?

1-напряжение Vgs-20в
2-ток далеко за пределами возможностей Arduino
3-увеличить частоту можно
4-если Вы продолжите тесты при таком подключении у Вас ардуино сгорит

Спасибо за ответ. А что с подключением не так?
И как увеличить частоту?

Увеличить частоту

Цитата:

---

Pins 5 and 6: controlled by Timer 0
Setting Divisor Frequency
0x01 1 62500
0x02 8 7812.5
0x03 64 976.5625
0x04 256 244.140625
0x05 1024 61.03515625

TCCR0B = TCCR0B & 0b11111000 | <setting>;


Pins 9 and 10: controlled by timer 1
Setting Divisor Frequency
0x01 1 31250
0x02 8 3906.25
0x03 64 488.28125
0x04 256 122.0703125
0x05 1024 30.517578125

TCCR1B = TCCR1B & 0b11111000 | <setting>;


Pins 11 and 3: controlled by timer 2
Setting Divisor Frequency
0x01 1 31250
0x02 8 3906.25
0x03 32 976.5625
0x04 64 488.28125
0x05 128 244.140625
0x06 256 122.0703125
0x07 1024 30.517578125

TCCR2B = TCCR2B & 0b11111000 | <setting>;

---

Подключать нужно через токоограничивающий резистор и еще потребуется сделать еще один каскад для раскачки полевика
Можно сделать полумост на биполярниках

Большое спасибо!
Исправил как Вы сказали. Установил частоту 65кГЦ.Правдв при этой частоте регулировка мосфетом стала очень плохая. Либо закрыт, либо всегда открыт(( И сохранился нагрев
Но писк шима блока питания так и остался. В чем может быть дело?

Цитата:

---

Исправил как Вы сказали. Установил частоту 65кГЦ

---

Судя по схеме у Вас выход D9 и на нем никак не сделать частоту 65кГЦ макс. 31кГц

Цитата:

---

Правдв при этой частоте регулировка мосфетом стала очень плохая.

---

Если не было изменений в схеме, то скоро вообще регулировать будет нечем

Цитата:

---

Но писк шима блока питания так и остался. В чем может быть дело?

---

Можно на код глянуть?

Цитата:

---

Сообщение от Chip

Если не было изменений в схеме, то скоро вообще регулировать будет нечем

Можно на код глянуть?

---

Ну последовательно затвору я добавил резистор 4,7к и сток подтянул к земле 10к
Вот код

int value;
int brightness = 0;
int fadeAmount = 1;
int pin = A2;
int pass;

void setup() {

delay (5000);
TCCR1B = TCCR1B & 0b11111000 | 5;
pinMode(9, OUTPUT);
Serial.begin(9600);
}

void loop() {

delay(50);
Serial.println(brightness);

analogWrite(9, brightness);

value = analogRead(pin);
value /=4;

brightness = brightness + fadeAmount;
if (brightness == value) {
fadeAmount = 0;
}
if (fadeAmount == 0) {
delay(10);
brightness = value;
}
delay(50);
}

Цитата:

---

Ну последовательно затвору я добавил резистор 4,7к и сток подтянул к земле 10к

---

1-У Вас получился делитель и вместо положеных 20в на затворе будет 3в, полевик возможно не откроется вообще
2-так как в цепи 4,7к ток в этой цепи будет примерно 1мА, судя по т.х. то этого тока не достаточно для открывания транзистора
3-я уже писал о том что без предварительной раскачки полевика у Вас ничего не выйдет

TCCR1B = TCCR1B & 0b11111000 | 5; - выдаст частоту на выходе 30Гц

И еще
Сначала конфигурируем порт потом задаем параметры
У Вас на оборот

Цитата:

---

TCCR1B = TCCR1B & 0b11111000 | 5;
pinMode(9, OUTPUT);

---

Хорошо, большое спасибо. Буду пробовать с каскадом раскачки
А разве с 4.7кОм ток будет не 10мА?

День добрый

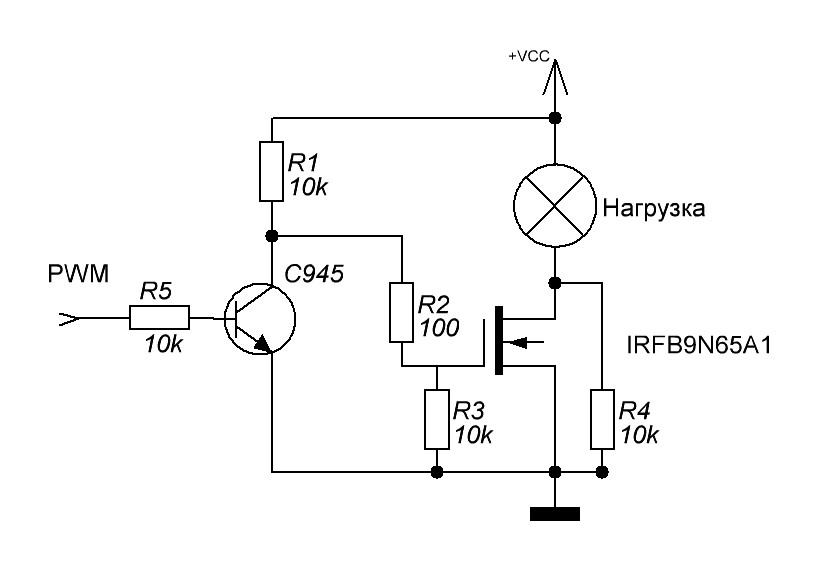

Собрал вот такую схему
Вложение 16831

осциллограмма на базе С945
Вложение 16832

осциллограмма на затворе полевика
Вложение 16833

и на нагрузке
Вложение 16834

Полевик очень сильно греется. Лампочка 12v 50W и блок питания при этом пищит
что я делаю не так?

Так по Вашей схеме открытие полевика будет через резистор 10к, мало того у Вас на затворе еще 10к и образуется делитель 1/2

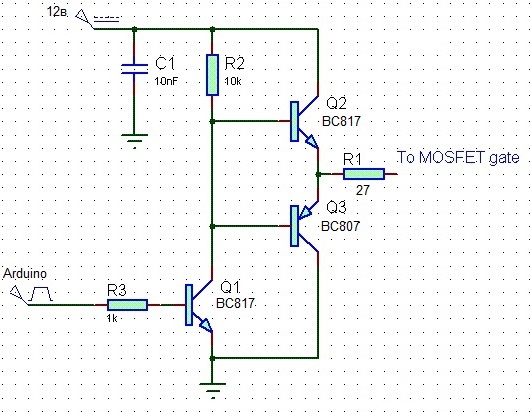

Используйте полумост для раскачки и уберите резистор 10к с затвора

Вложение 16835

Собрал по Вашей схеме. Все работает вот только полевик так же очень сильно греется (Градусов 70 точно).
Лампочка 12в 50Вт. Регулятор стоит посередине, тоесть на лампочке половина напряжения. Потребление 1,7 А.
БП 12в 25А. При старте пищит, как будто очень большая нагрузка. 12 в проседает при старте до 9в

Все компоненты такие же как на схеме?
Какая частота ШИМ?
Осциллограммы можно снять?

Транзисторы другие, именно таких пока нет, нужно будет купить,все остальное , как на схеме. Частота 31 кГц.
Осциллограммы

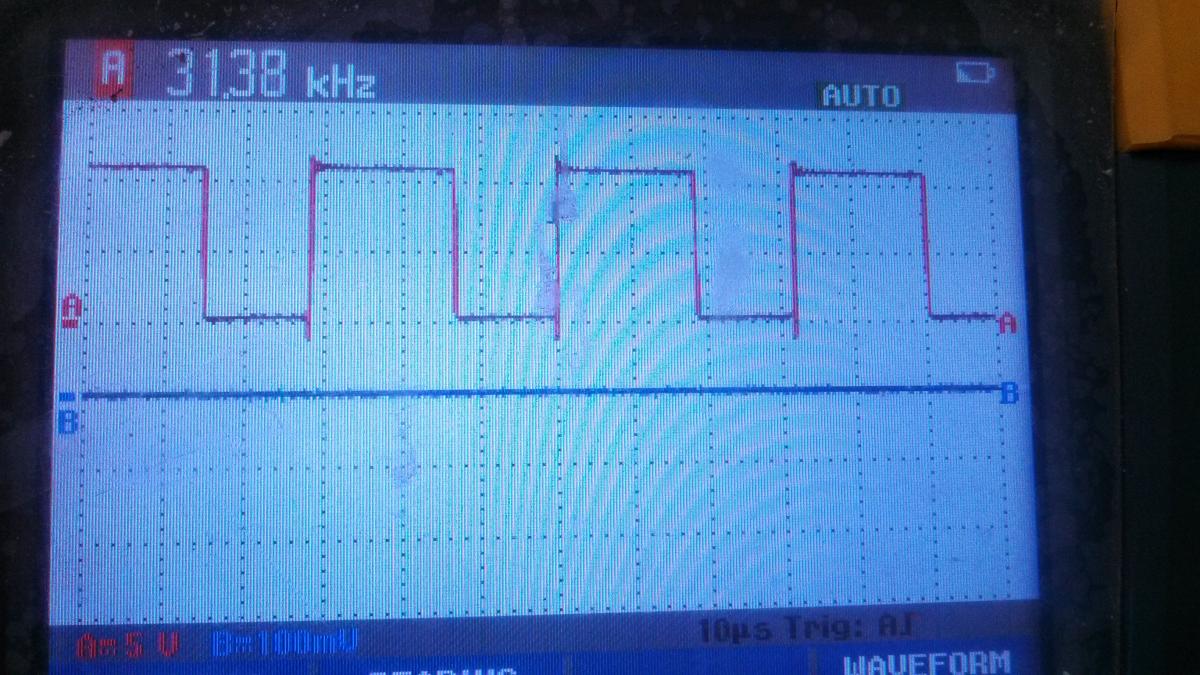

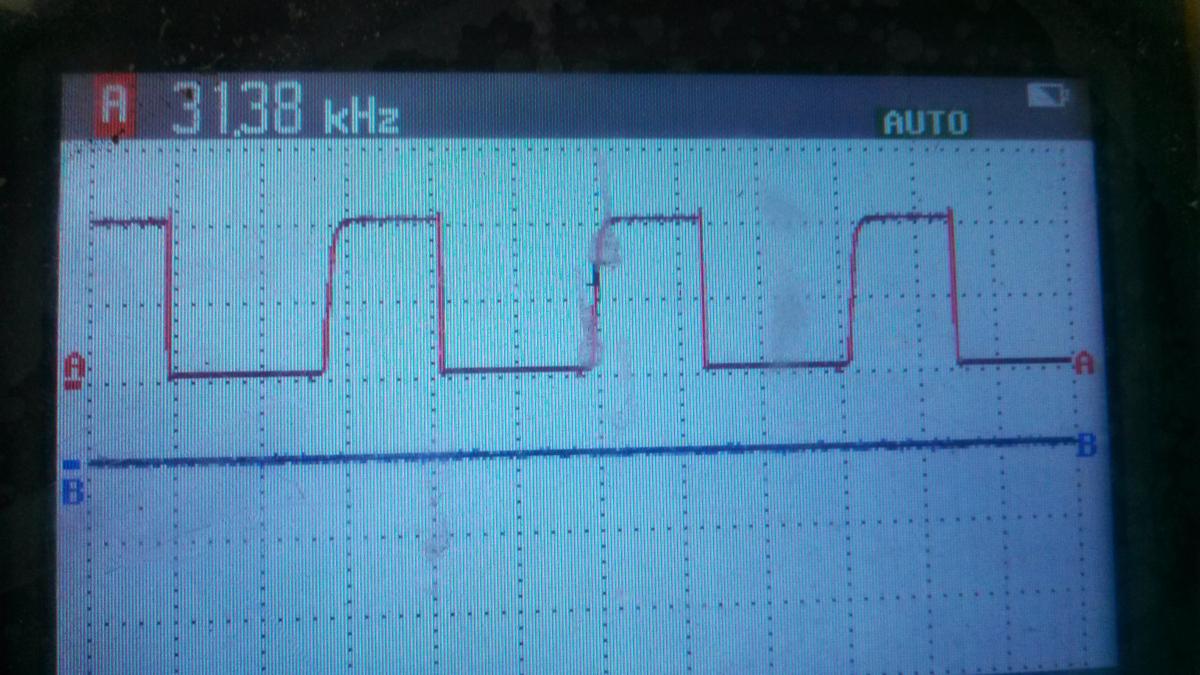

ШИМ
Вложение 16836

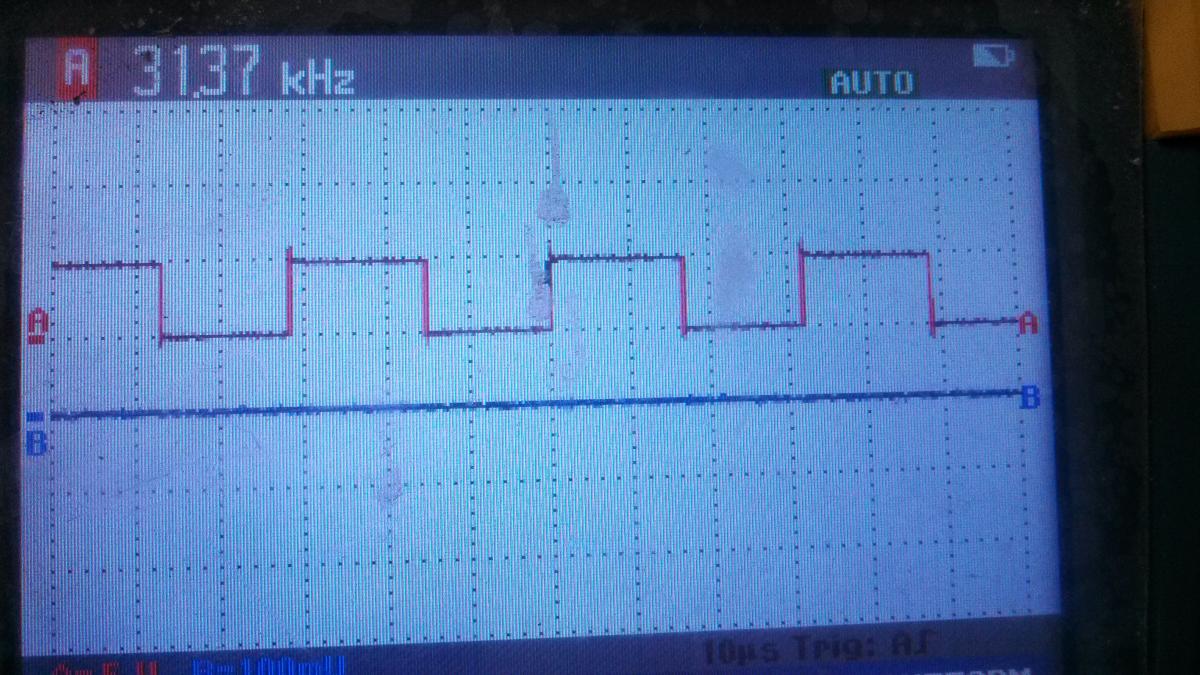

базы BC817 и BC807
Вложение 16836

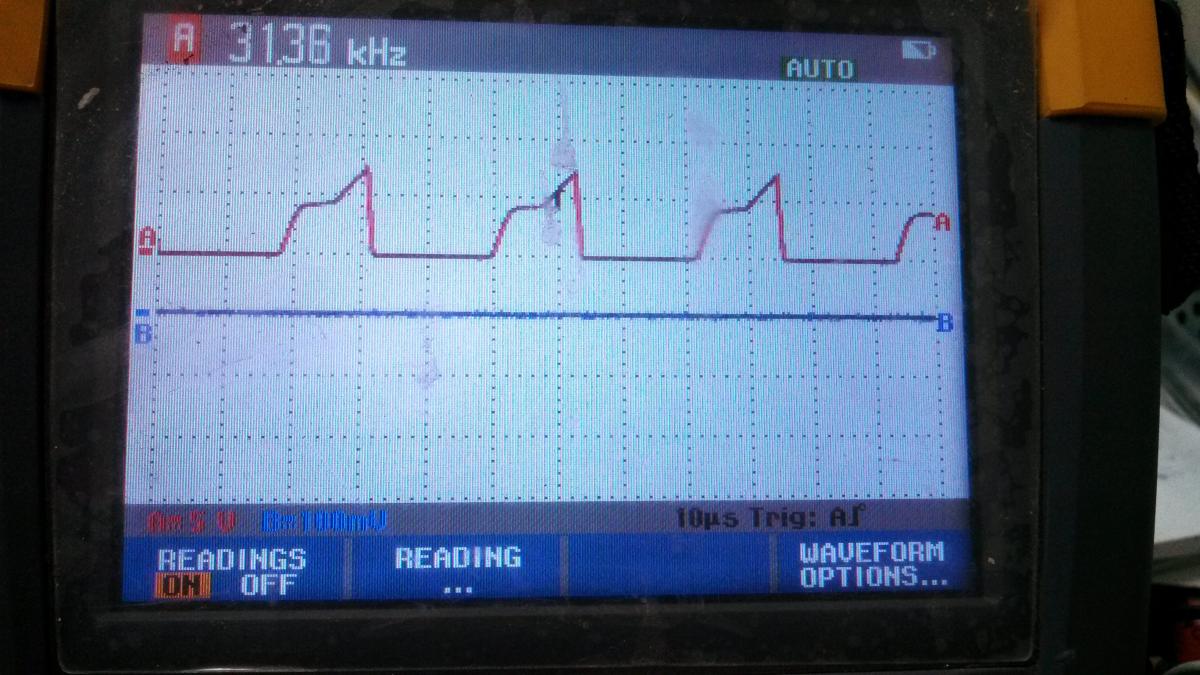

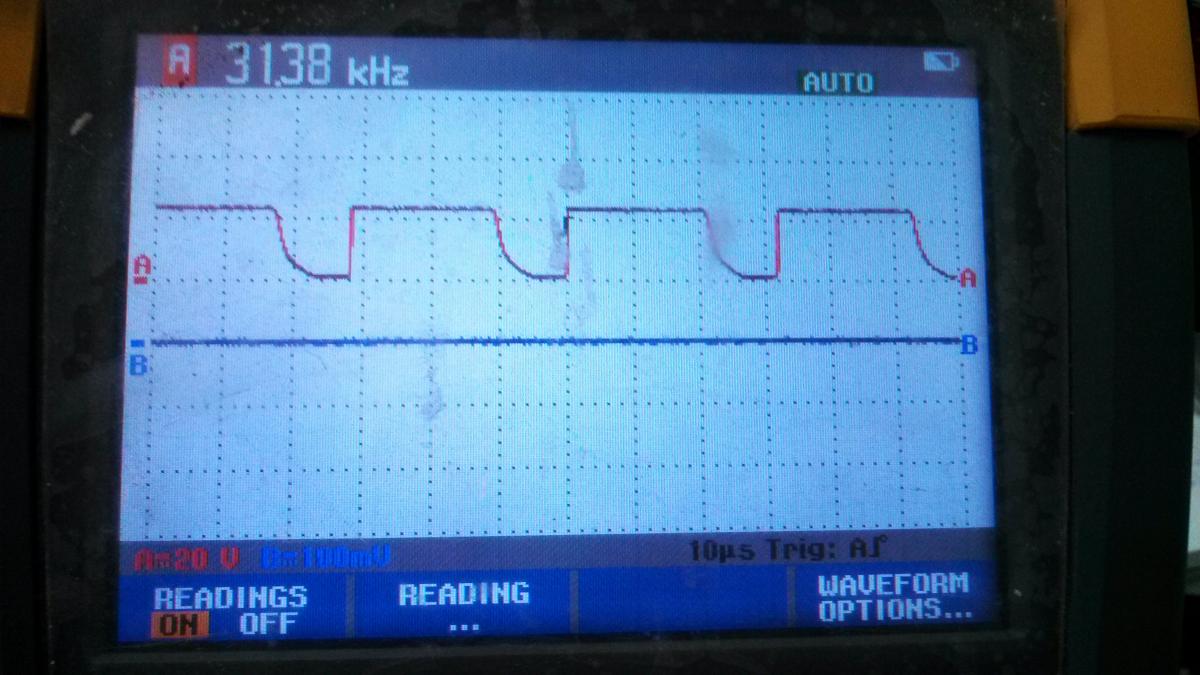

затвор полевика
Вложение 16837

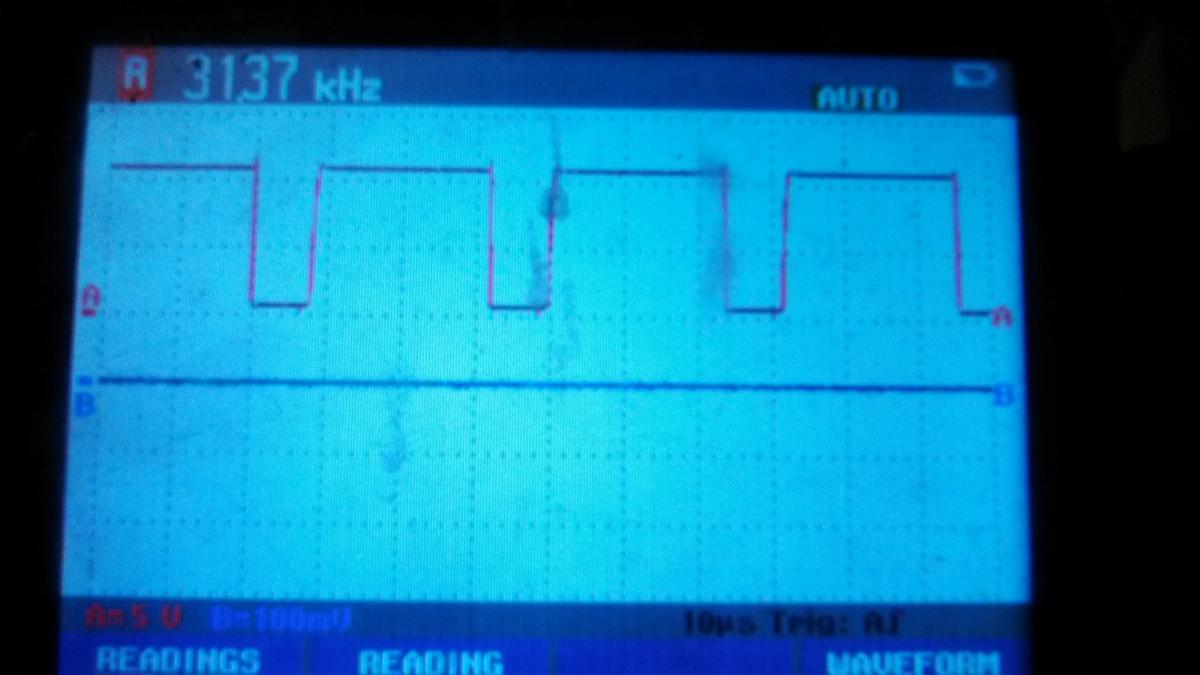

исток полевика
Вложение 16838

Цитата:

---

Сообщение от Asmartex

Транзисторы другие, именно таких пока нет, нужно будет купить,все остальное , как на схеме. Частота 31 кГц.
Осциллограмма

затвор полевика
Вложение 16837

---

Судя по осциллограмме похоже что раскачивающие транзисторы с большой входной емкостью
Можно попробовать уменьшить резистор R2 до 2-3кОм что бы увеличить ток на базах транзисторов

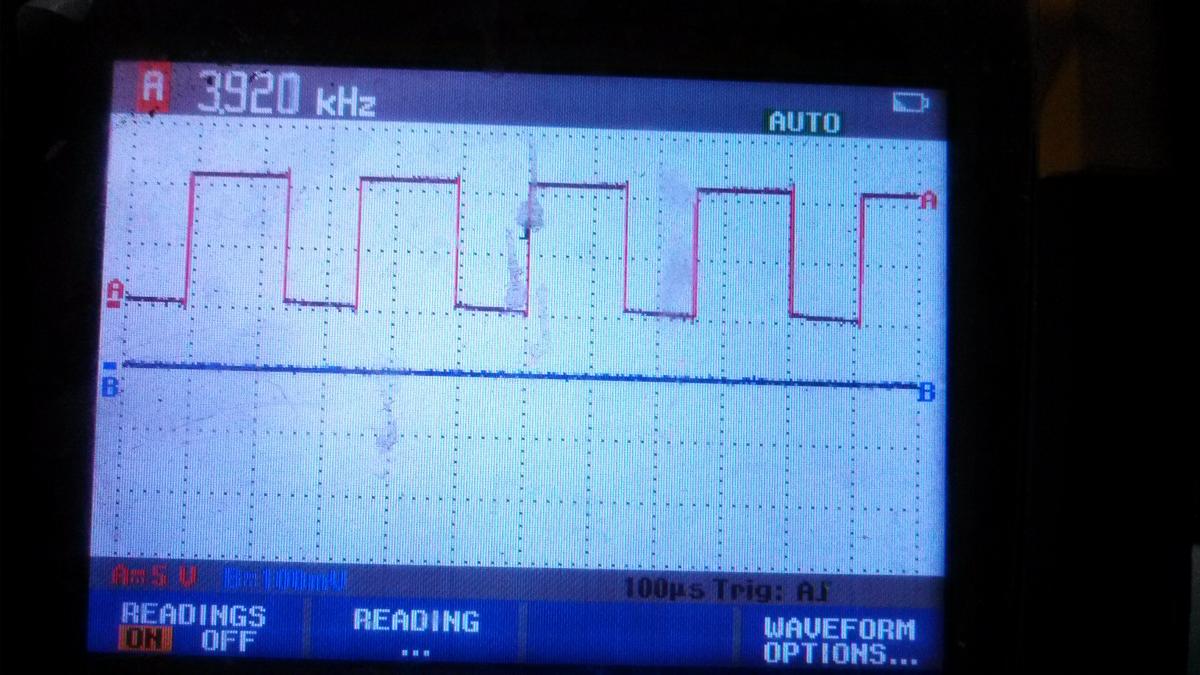

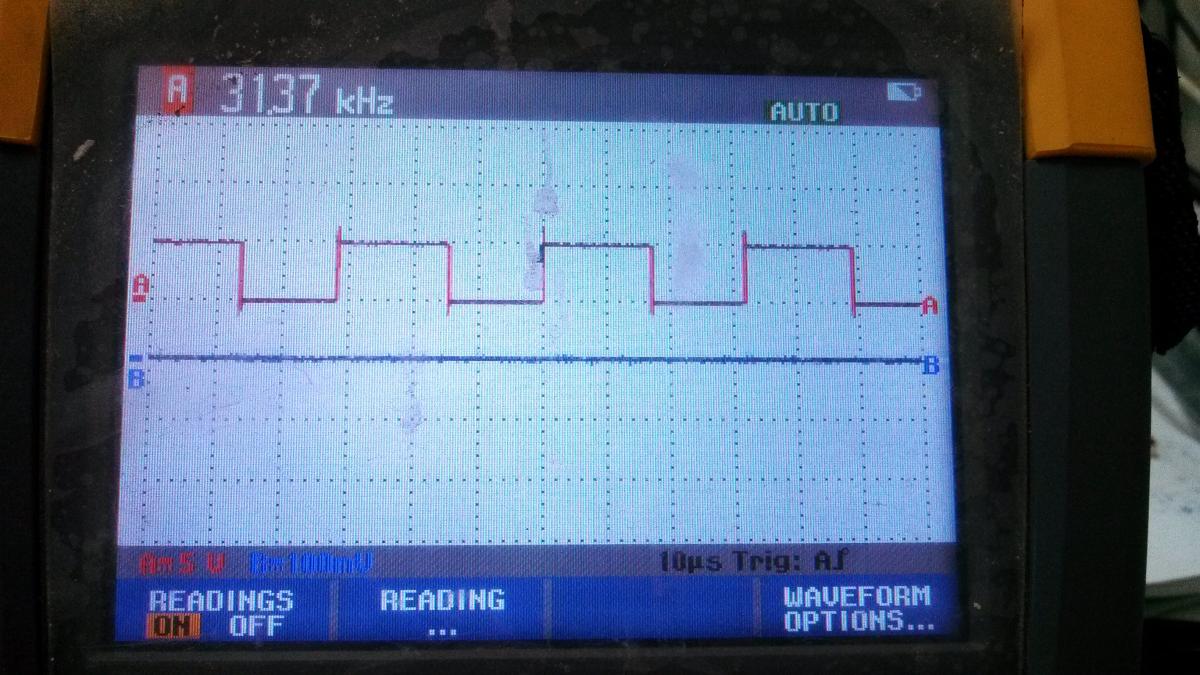

Уменьшил до 2кОм . Но все равно греется. Пробовал уменьшать частоту до 3кГц и 490 Гц. Пробовал заменить полевик на FB9N65A у него вроде емкость меньше - то же самое. Вот что на затворе

Вложение 16842

Вложение 16843

У Вас какой максимальный ток будет в цепи?

200 вольт 0,2 мА и 350 вольт 0,1 мА

Так у IRFB9N65A сопротивление перехода 0.93 Ohm , у IRFPC50PBF 0.6 Ohm? естественно они будут греться при больших токах
Эти полевики рассчитаны на работу в высоковольтных цепях

Заменил на IPB05N03LA. Такой же нагрев
А не лучше использовать готовые драйвера?
И в чем может быть причина писка блока питания?

Цитата:

---

Полевик очень сильно греется. Лампочка 12v 50W и блок питания при этом пищит
что я делаю не так?

---

Тестируете на нагрузке 50ватт?

да, нагрузка 12в 50вт . Причем регулировка по середине , потребление не более 2А.
При изменении частоты шим Arduino частота писка тоже меняется, тоесть шим arduino как то влияет на шим БП.

Цитата:

---

Сообщение от Asmartex

да, нагрузка 12в 50вт . Причем регулировка по середине , потребление не более 2А.
При изменении частоты шим Arduino частота писка тоже меняется, тоесть шим arduino как то влияет на шим БП.

---

Нагрузка меняется и по этому меняется скважность ШИМ БП, из за этого меняется частота гармоник.
А если нагрузить без Ардуины лампочку к БП, он пищит?
Сопротивление лампочки 3 Ом? Получается что сопротивление полевика 1/4 нагрузки, значить одна четвертая часть мощности будет выделятся на полевике в виде тепла

Без Ардуины все нормально, ничего не пищит. Да 3 Ома сопротивление

Поставь LC фильтр по питанию

Помогло, писк пропал. Огромное Вам спасибо за помощь.
