Универсальная панель приборов VENATOR

[mitroxa]

Если монитор молчит, то проблема в скетче или схеме. Но никак не в программе

Схему перепроверил уже раз пять, все в точности как в шапке темы. Я уже тоже думаю может скетч не правильно заливаю. Делал так: скачал архив со скетчем, распаковал, перевел из "INO" в "pde", вставил в arduino-0023, скомпилировал и залил.
Еще попробовал залить стандартный скетч из библиотеки"digitalReadSerial", ардуина посылает данные

[Frud]

скачай последнюю версию Arduino IDE и залей скетч как есть без переименования

[mitroxa]

скачай последнюю версию Arduino IDE и залей скетч как есть без переименования

Урааааа!!! Получилось. Спасибо огроменное. Пока только не совсем понятно как должно правильно работать, а именно подаю плюс на "зажигание" и загораются стрелки и почти все лампы, думаю это не правильно

[Frud]

Лампы можно инвертировать в скетче

[mitroxa]

Это да, но я подаю сигнал только на один контакт, а загораются почти все. Завтра подправлю скетч под свой авто и буду пробовать на авто

[Venator]

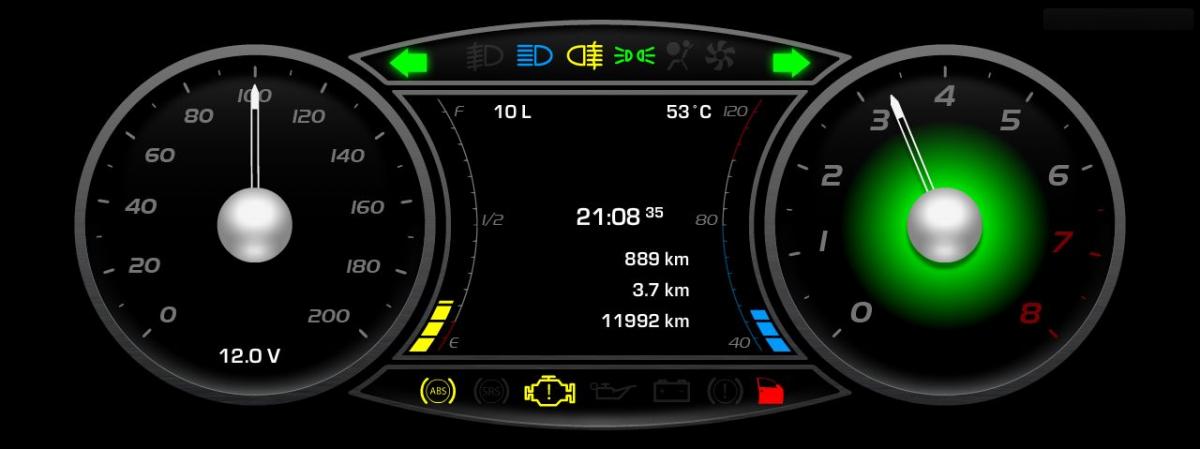

Скрины новой версии 1280х480. Без использования сервера, работают все настройки. Скоро будет доступна для скачивания.

[mitroxa]

Долго я мучился над переделгой скетча под "себя" так и не получилось проинвертировать полярность входа. Строчка (!digitalRead(#)).... инвертирует включение лампы. И еще, как переназначить входы(например вместо SRS назначить ABS и так далее

[Venator]

Долго я мучился над переделгой скетча под "себя" так и не получилось проинвертировать полярность входа. Строчка (!digitalRead(#)).... инвертирует включение лампы. И еще, как переназначить входы(например вместо SRS назначить ABS и так далее

Напиши на какие входы - какие лампочки нужно подключить и какая у них полярность. Я сделаю скетч.

[mitroxa]

D4-D5 поворотники(+), D6 ручник(-), D7 ABS(+), D8 Check(+), D9 заряд(+), D10 дальний(+), D11 габариты(+), D12 масло(-), D13 зажигание(+), A3 ремень(-), A4 двери(-), А5 скин(+), А6 сброс счетч(-). Без сигнала лампы гореть не должны. Да, и еще, напряжение показывает даже при отсутствии сигнала на соответствующем входе, только раза в три меньше бортовой, так и должно быть?

[Venator]

D4-D5 поворотники(+), D6 ручник(-), D7 ABS(+), D8 Check(+), D9 заряд(+), D10 дальний(+), D11 габариты(+), D12 масло(-), D13 зажигание(+), A3 ремень(-), A4 двери(-), А5 скин(+), А6 сброс счетч(-). Без сигнала лампы гореть не должны. Да, и еще, напряжение показывает даже при отсутствии сигнала на соответствующем входе, только раза в три меньше бортовой, так и должно быть?

Дай твою схему подключения входов.
