Интеловская графика и нестандартные мониторы. Вариант решения.

[rz6aig]

Спасибо. Буду пробовать. Сигнал получен через 2 резистора по 560 Ом.

[KilkennyCat]

ну вот и я попал с D945GFLC2. Штатный монитор, Acura MDX 2004.
тройная, двойная устойчивые картинки - нет проблем (при нормальной картинке на потолочном композитном мониторе). Явно не включается черезстрочность... поигрался я с дтд, паверстрипом... нафиг. Ща нагенерил кучу драйверов, завтра попробую.

[slden]

ну вот и я попал с D945GFLC2.

i945 GMA950 настраивается.

Штатный монитор, Acura MDX 2004.

Ничего особого, типовой для этого года монитор навигации - i480x234

тройная, двойная устойчивые картинки - нет проблем (при нормальной картинке на потолочном композитном мониторе). Явно не включается черезстрочность...

Вывод неверный - две\три картики на экране свидетельствуют о несоответствующем значении pixelclock (RAMDAC считывается несколько раз)

поигрался я с дтд, паверстрипом... нафиг. Ща нагенерил кучу драйверов, завтра попробую.

Терпение рекомендую использовать. Если не знаете тайминги, то IEGD отнимет не меньше времени, чем DTD+PS.
Синхросмесь сделайте так:
http://tsx.acurazine.com/forums/show...2&postcount=10
Если устанете от неудач, в личку, плз.

[KilkennyCat]

.
Синхросмесь сделайте так:
http://tsx.acurazine.com/forums/show...2&postcount=10
.

что-то этот сайт не работает, надеюсь, временно.
я сделал через резисторы.

На самом деле, все уже работало. Но всю систему собирал не я... я - переделываю.
Ибо сращенные трижды усб-провода (местами 2.0, местами 1.1), подключение внешнего сидюка без доппитание (1.5 ампера все-таки) - это просто коновальство.
Все переделал, получилось красиво, грамотно и стабильно.
Но, в процессе экспериментов сделал тоже глупость - не скинул образ винды, и она слетела, разумеется. Закон подлости....

[HiddenPilot]

попробуй в калькуляторе или дровах использовать следующую комбинацию
D0 07 00 F8 40 E0 2E 10 40 5E E6 00 00 00 00 00 00 18
или тоже самое но на конце вместо 18 поставить 98
разрешение в винде выбрать 1024*480, если будет положительный результат будем экспериментировать дальше (композитка через резисторы)

[HiddenPilot]

не понял как это рамдак может считываться несколько раз ? видимо я чего-то не доучил... вопрос тогда. При каком значении рамдака можно раздвоить разтроить картинку... да еще и без срыва стрчки и кадровой ?

[HiddenPilot]

подумал и наверно в случае 2ного изображения имеет место говорить не о завышеном пиксел клоке, а о 2х кратном превешении частоты горизантальной развертки.. или 3х кратном...

[slden]

подумал и наверно в случае 2ного изображения имеет место говорить не о завышеном пиксел клоке, а о 2х кратном превешении частоты горизантальной развертки.. или 3х кратном...

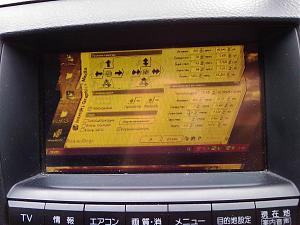

Не соглашусь. При наличии двух\трех и более (в зависимости от установленного разрешения [по степени возрастания]) рабочих столов на одном экране, картинка четко синхронизирована и по H и по V. Типичный пример:


На экране уместились по горизонтали два кадра (Frame in interlaced).
Если посмотреть на типовоую схему формирования RAMDAC, то dotclock (LCLK) относительно независимый сигнал:



Он будет стучать по Frame BUFER и переливать декодированный поток в RAMDAC до тех пор, пока CRT контроллер не вставит в него строчный импульс. Строчный приходит вовремя, а LCLK шустрит.

что-то этот сайт не работает, надеюсь, временно.

Сайт работает.. ищите у себя - обычное дело - браузеры.. провайдеры..

Все, добился через генерацию драйвера.

Весьма похвально.

Как я выше и говорил, было отсутствие череззстрочности, DTD вовсе его не включал, как написано в статье.

Вывод ошибочный - DTD это умеет.

Осталось перегенерить его, под точные настройки.

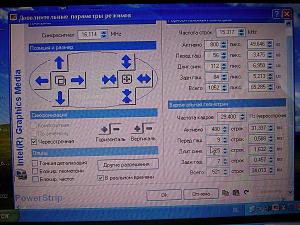

Возни будет много, а если еще в машину бегать проверять, то выходных может и не хватить.. Хотя для одного CRT несколько проще, чем еще с LVDS. Там начинаются глюки с клоном и ждущим. Рекомендую в IEGD 468 строчных, 480 не будет умещаться по вертикали:

Да попробовать композитный выход включить, у зарубежного парня Люки что-то с этим не вышло...

Datasheet на чипсет курить надо. По памяти - i945 не поддерживает композит

Как доделаю все - задокументирую и выложу.

Реальное дело, молодцом

А потом я и видеобиос перешью... я ж как-никак программист

Что вспомнились И и П: тут О понесло.. Шутка, но мне досконально известна сложность решения. Она не в генерации VBIOS, это дело 5 минут, а в пересборке BIOS, для чего нужны инструментальные средства разработчика.. увы - невод пуст. Потытка (достаточно квалифицированная) hand made решения заинтересовала паяльную станцию и программатор.. Сказанное справедливо для AMI, что там в глюке, к стыду, не знаю

[KilkennyCat]

Сайт работает.. ищите у себя - обычное дело - браузеры.. провайдеры..

да, проблема с мозиллой. странно. раньше не было... (на двух компах такое...)

Datasheet на чипсет курить надо. По памяти - i945 не поддерживает композит

Имеется ввиду телевизор. На D945GFLC2 есть S-Video, на чипе Chronotel, в котором также есть и композитный выход (до сих пор раздражает нестандартизированность выхода композита на разъеме S-Video, у разных производителей - разные контакты...). Но Люкесон не смог в генерации драйвера его задействовать. Со стандартными драйверами проблем нет - работает в клоне без проблем (почти без проблем - иногда не видит подключение CRT, несмотря на полноценную "заглушку".)

Она не в генерации VBIOS, это дело 5 минут, а в пересборке BIOS, для чего нужны инструментальные средства разработчика.. увы - невод пуст. Потытка (достаточно квалифицированная) hand made решения заинтересовала паяльную станцию и программатор..

Ну, мое основное занятие - микроконтроллеры, так что, средства есть... времени не очень.

Ну, вот и утро! Вперед, к машине!

[HiddenPilot]

Вывод ошибочный - DTD это умеет.

Возни будет много, а если еще в машину бегать проверять, то выходных может и не хватить.. Хотя для одного CRT несколько проще, чем еще с LVDS. Там начинаются глюки с клоном и ждущим. Рекомендую в IEGD 468 строчных, 480 не будет умещаться по вертикали.

Зачем бегать с компом... ноутбук, сетевой шнур и Радмин в разы ускоряет этот процесс!

А на счет строк, думаю 480 будет лучшим вариантом для последующего использования.
