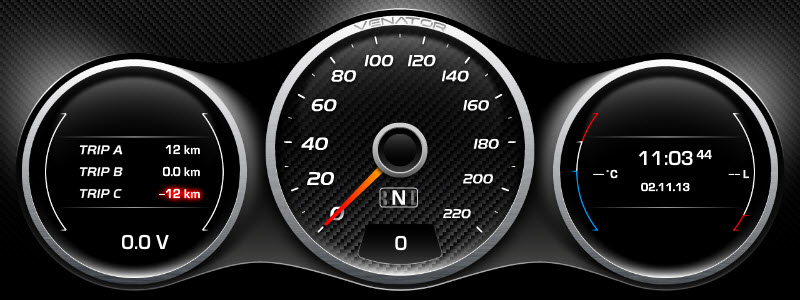

Универсальная панель приборов VENATOR

[bfom]

На модуле, согласно МАНУАЛА RTS - 19 пин, а 10 и 25 RST. Я настраивал без этих премудростей по даташиту через WEB интерфейс

3.2 Configurate network parameter
Set the PC to static IP mode and then connect it with the module via Ethernet or wifi. The IP
address is set to 192.168.16.100/255.255.255.0, gateway 192.168.16.254. The (wifi default ssid and the default password, see this document.) open the browser http://192.168.16.254, enter the web
configuration page, default user name and password is admin / admin. Modify the network
parameters through the web. Now, the module’s IP address is 192.168.16.254. Configuration details
can be seen in 5.1.

Подаешь на него питание, находишь WiFi сеть с названием Hi-Link_*****
Пароль по умолчанию для подключения к сети 12345678
Через браузер заходишь на http://192.168.16.254
имя/пароль - admin / admin и настраиваешь.

Вот настройки для работы Venatora




Эмулятор , как и ранее работает вобще без ардуины, на то он и эмулятор)))) Комп, на котором запускается эмуль должен быть в одной WiFi сети с андроид устройством и его IP(компа) должен быть 192.168.1.100
