[bogomol]

КПД не считал, посчитаю в понедельник и нагрузку увеличу до 20А

[svon]

А зачем если не секрет нужно 20А ?

[Маугли]

А затем что если нагрузка резко подскочит до 20А, микруха не ушла в защиту! понятно что на этой нагрузке использоваться не будет, но надо знать...

[svon]

А затем что если нагрузка резко подскочит до 20А, микруха не ушла в защиту! понятно что на этой нагрузке использоваться не будет, но надо знать...

Даже древний пень-4 по пяти вольтам больше 8-9 ампер не жрал.

[fand]

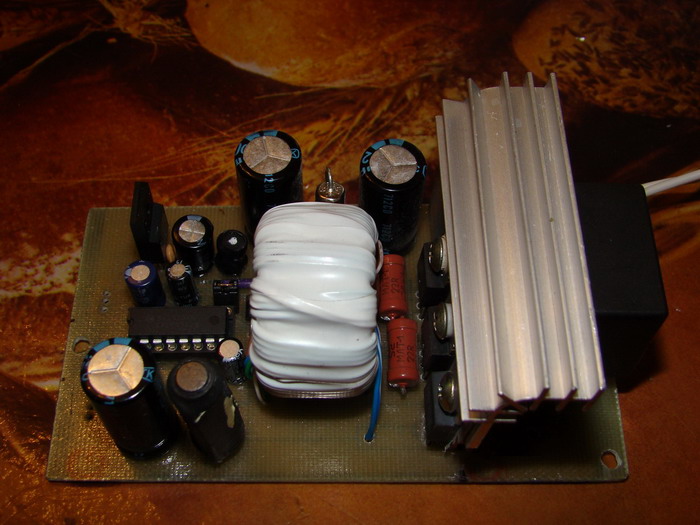

Собрал 12-ти вольтовую часть. Запустилось без проблем. Нпряжение на выходе стабильное, регулируется подстроечником в небольших пределах. Под нагрузкой (мощные резисторы) всего 4 Ампера транзисторы греются очень сильно и напряжение на выходе падает до 9 Вольт.
В чем может быть причина?
Правда вместо кольца N87 использовал подходящее по размеру М2000НМ.
Может в нем собака порылась????

[svon]

а транс сам не греется? Этот материал кольца подходит на такую частоту, так что врядли проблема в нем

[fand]

транс холодный. Без нагрузки тихо потрескивает. При подключении нагрузки начинает шипеть (наверно частота увеличивается)

[svon]

транс холодный. Без нагрузки тихо потрескивает. При подключении нагрузки начинает шипеть (наверно частота увеличивается)

то, что шипит не есть хорошо. надо осцилом смотреть чего у тебя творится.
если есть-сфоткай, поглядим ,может чего и увидим
зы. частота под нагрузкой не меняется, просто ШИМ работает

[fand]

по моему, один из транзисторов греется больше, чем другой. На нем даже диэлектрическая прокладка на крепежном винте подплавилась.

[fand]

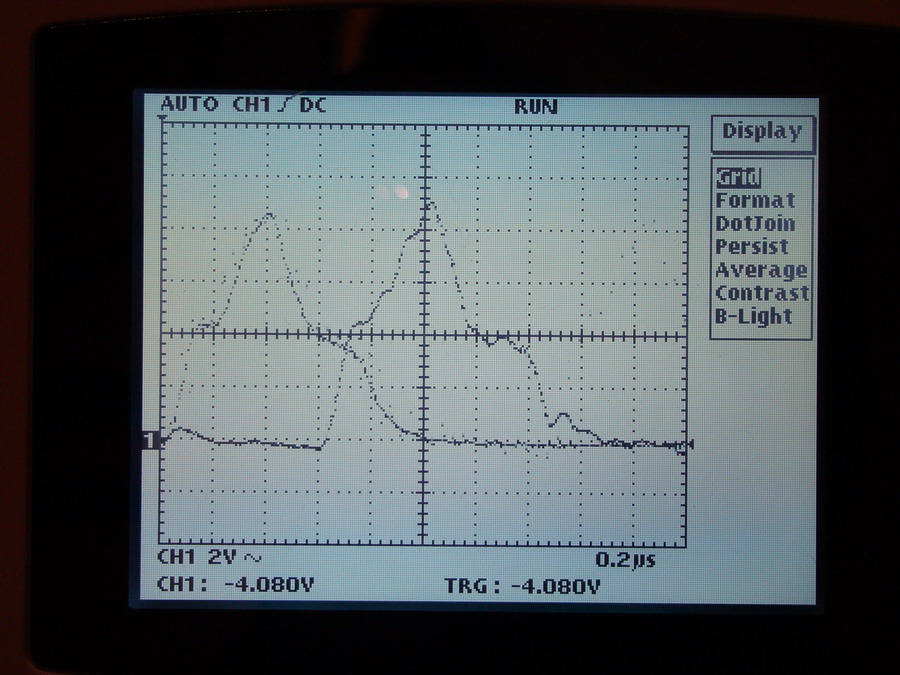

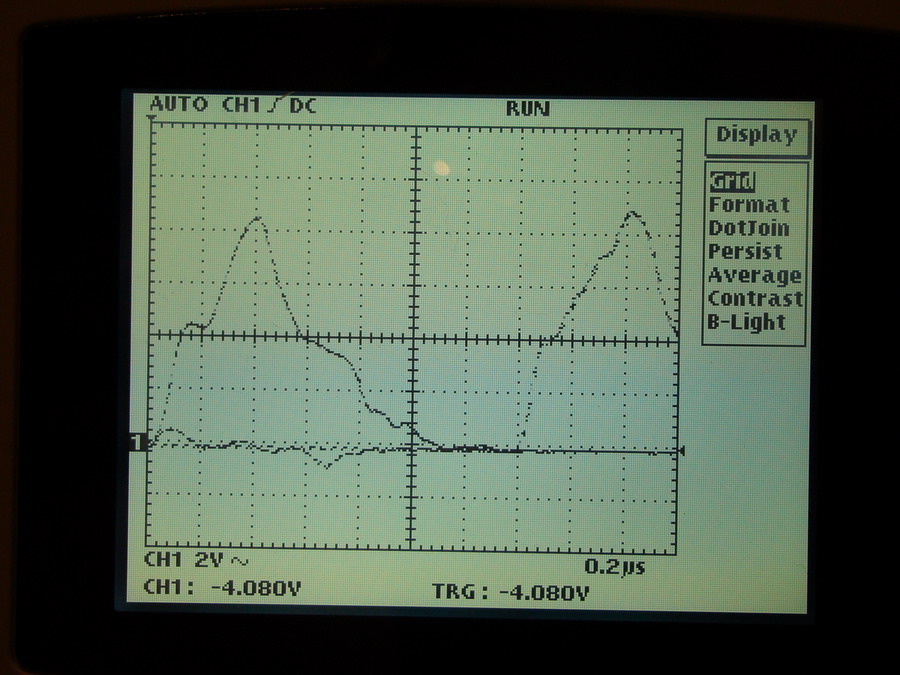

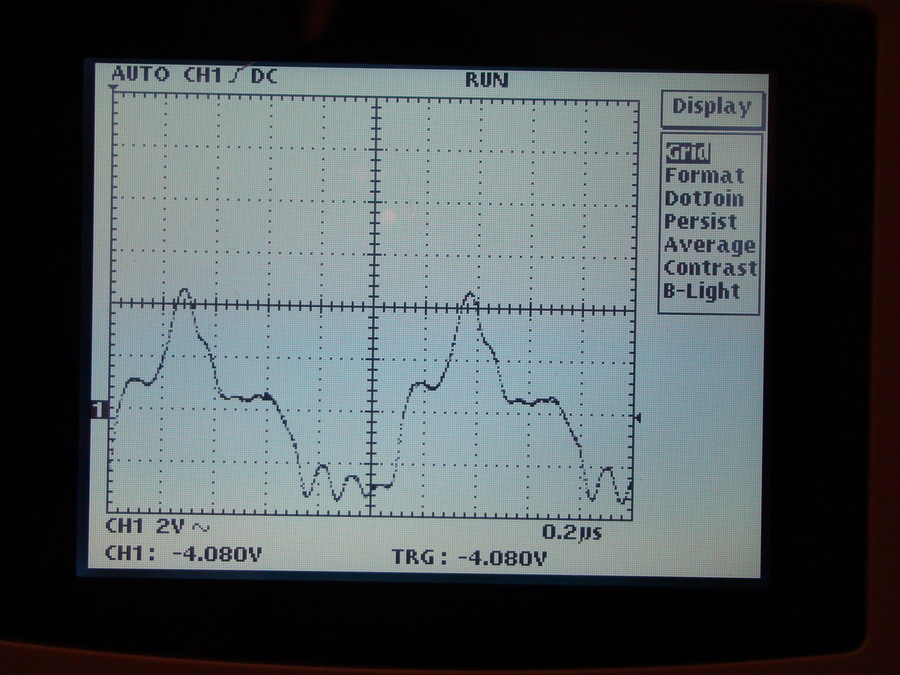

Вот фотки с осцилографа: сначала две осцилограммы на 11 и 14 ногах SG3525 без нагрузки, потом тоже самое - под нагрузкой (резистор 4,5 Ома)
