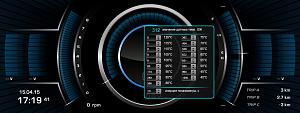

Универсальная панель приборов VENATOR

[Terminator X-1000]

точно, не заметил. спасибо уже пишу!

[Niferman]

Подскажите по шилду.
Скачал архив из шапки для android. Внутри .txt написано

Содержимое архива:
Скетч для Arduino MEGA ( для старого и нового шилда)

Как то упустил этот момент. Какой старый и какой новый шилд. Вроде как в обсуждении небыло...
Киньте ссылочкой плиз.

[bfom]

Новый шилд - коммерческий, в шапке. Старый ЗДЕСЬ, схема в начале темы его

[Niferman]

Прошу помощи специалистов данного форума. Пытаюсь сделать свой шилд к этому чудо-техники. Дабы заказать плату в нормальном виде, что бы соплей поменьше.
Потому прошу оценить и высказаться по данному шилду, рисовал в Layout первый раз, с электронникой на уровне школа+кружок.
Поправки и замечания принимаются очень охотно.


Если нарушил чьи-то авторские права или еще чего, прошу прощения. Скажите - исправлюсь.

[basurman971]

Пытаюсь сделать свой шилд к этому чудо-техники. Дабы заказать плату в нормальном виде, что бы соплей поменьше.
Потому прошу оценить и высказаться по данному шилду, рисовал в Layout первый раз, с электронникой на уровне школа+кружок.

Согласен с mitroxa. Но есть ньюансы.
Стрелками показал на слишком тонкие дорожки по питанию и места на шилде вагон, зачем мелкие детальки так близко ставишь.
Паять "опухнешь". раздвиннь резюки пошире и подальше друг от друга.
Но если с паяльником с пеленок, то пофиг че я написал.

[mitroxa]

вложения не видно

[Niferman]

В моей печатке коротыш нашелся.... Будьте внимательны.

[mitroxa]

В моей печатке коротыш нашелся.... Будьте внимательны.

Это Вы будьте внимательны)))

[mitroxa]

Вобщем не плохо получилось. Питание меги надо подключать на пин 5в. Связь с вай-фай модулем через 16 17 пины

[Niferman]

Питание меги надо подключать на пин 5в.

А на контакт vin если подать 5В не прокатит? Вроде как все время было что (V IN) это входящее питание.
По wifi вроде как на этой схеме контакты подключены D0(RX0) и D1(TX0)
