Т2000

[sij7]

Блин, даже матерных слов не хватает...

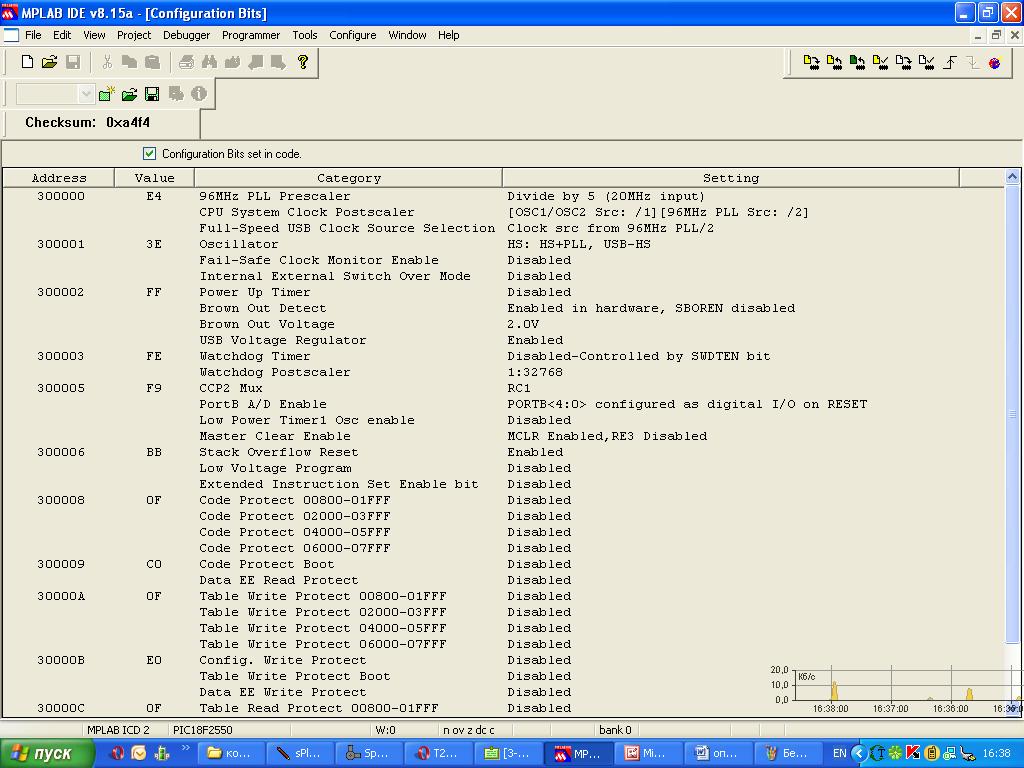

Проверил конфигурационный файл по байтам, с даташитом на контроллеры
Было две ошибки. Исправил.
Всё совпадает один в один
И снова нифига.
Как же я за Атмелом соскучился..........
Блин, мужики, нет никого в Омске, кто программировал эти контроллеры под этот блок?

[vovicus62]

Блин, даже матерных слов не хватает...
Проверил конфигурационный файл по байтам, с даташитом на контроллеры
Было две ошибки. Исправил.
Всё совпадает один в один
И снова нифига.
Как же я за Атмелом соскучился..........
Блин, мужики, нет никого в Омске, кто программировал эти контроллеры под этот блок?

незнаю как на шайбе микрочиповской,я всё зашил с первого раза winpic,om,собрал программатор экстрапик тот который на мах232 и ла3,тока я там неставил крен12,у меня напряжение vpp идёт к ключа напрямую на пик 13,5 вольт.
сегодня ночью приду домой нарисую подробный фак с картинками,щас на работе,с телефона
а конфигурация есть в прошивке уже,ничего ручками прописывать ненуно,открываеш нех файл в програматоре там уже всё прописано.

[vovicus62]

для программирования пика собрал программатор extrapic по схеме из архива exp10500.rar
печатку делал из этого Programmer_2.rar
всё спаялось часа за четыре,ошибок в схеме и печатке нету,далее нужно обратить внимание на конфигурацию аппаратной части программатора
перемычка J1-разомкнута.
при напряжении питания от+15 до 24v перемычка J2 в положении 2-3,при этом,напряжение vpp стабилизируется микросхемой 7812
При напряжении питания от 13 до 14v перемычка J2-в положении 1-2,при этом напряжение vpp снимается непосредственно с ключа.
я решил делать напряжение с ключа,выставил питалово 14v,с регулируемого блока питания.
Далее запускаем WinPic800_V3_60,тестировать программер было в лом,настраивать прогу непришлось всё настроено по умолчанию.
открываю файл прошивки,лезу во вкладку конфигурация,и опа,там уже все галки на своих местах.
ну а дальше жмём программировать,вот собственно и усё.
Вложение 5447

Вложение 5448

Вложение 5449

Вложение 5450

Вложение 5451

Вложение 5452

Вложение 5453

Вложение 5454

Вложение 5455
изначально контроллер незапустился с конденсаторами на кварце в 15пф,поставил 20пф.
собственно на данный момент все работает как надо!,но нету почемуто выхода на вентилятор,он молчит!,элементы исправны,буду копать,еще при прикосновении к контактам кнопки руками,происходят ложные срабатывания!?
у кого что было такое похожее!?,что то нужно подтянуть.

[vovicus62]

нету почемуто выхода на вентилятор,на 13 ноге полный ноль что может быть!?,правда пока нету терморезистора,вместо него пока влудил постоянное 4,3кОм.

[sij7]

Косяк найден.
По схеме конденсаторы с ёмкостью n я считал нанофарадами, а они оказываются пикофарады

[vovicus62]

Косяк найден.
По схеме конденсаторы с ёмкостью n я считал нанофарадами, а они оказываются пикофарады

sij7 у тебя пропеллер работает!?

[Krock]

to vovicus62 у меня кулер с терморезистером работает, тихонечко обдувая радиаторы не создавая шума....
to sij7 поздравляю!
парни вы лучше наличие шума в аудио тракте проверьте (при соединении усилителя и компа от АКБ)
ЗЫ: свой БП отдал спецам для отладки, мож скоро изменения будут...

[vovicus62]

to vovicus62 у меня кулер с терморезистером работает, тихонечко обдувая радиаторы не создавая шума....
to sij7 поздравляю!
парни вы лучше наличие шума в аудио тракте проверьте (при соединении усилителя и компа от АКБ)
ЗЫ: свой БП отдал спецам для отладки, мож скоро изменения будут...

косяк с пропеллером нашол!,его просто мне нужно было подключить,напруга просто несразу там появляется!,а я мерил сразу после включения.
с аудиотрактом буду позже разбираться,у меня пока моника нету,но думаю тоже будут сюрпризы!

[sij7]

У меня трансформаторы свистят, и на осциллографе шумы сильные. Эти же шумы и на аккумулятор идут. Если их не подавить, то и в аудиотракте они же будут...

[sij7]

Транс 5 В свистит, 7812 греется даже с радиатором, шумы по всем каналам. И всё это от канала 5В. Плюнул, выпаял транс, буду перематывать.
