Только я уже не понял, мы вроде как про коммутацию +5В говорили. Как это связано с пробоем верхнего ключа и током стока?
Приведу некоторые мои размышления:
если коммутировать +5V стенбай , P-канальным мосфетом, напр как в T2000( VT1 транзистор), и вместо 5V стендбайных пойдет +12V(ну понятно это маловероятно для T2000 ), то уже ничего не спасет, В любом случае 12В окажуться на линии питания +5V, не зависимо от того, что на затворе.

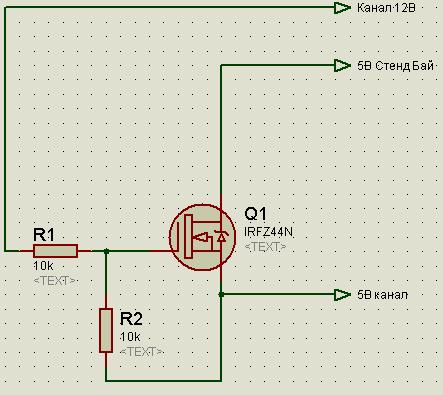

Если коммутировать N-канальным, напр как по схеме у alex_new, то два случая
1 - на затворе 0 - транзистор в любом случае закрыт, горит тока материнка
2 - на затворе +12В. Если на стоке +12В, то теоретически если использовать для коммутации не logic level мосфет а что-нито с высоким порогом открывания то вместо убийственных +12В получим на выходе примерно половину ( правда ключик поплавится).
Вобщем вот мои размышления, если не прав , то поправьте, кажется что N-канальный выгоднее , или в чем я не прав?
Последний раз редактировалось ulbermann; 03.12.2008 в 02:29.
может платок закажем если все норм у тя бп работает, а то чет не хочется ЛУТ делать, можно народ подтянуть чтоб в итоге недорого было...
Если заказывать, то лучше немного переделать , потомучто текущая разводка заточена под ЛУТ.Сообщение от Маугли
Я как бы не против, можно и заказать, единственная проблемма - тогда надо еще комплектуху скопом заказывать, потому что напр LTC3780 фиг где найдешь. Вобщем если народу будет интересно, то могу заняться.
Мне наоборот Atmel нравится больше всего![]()
правда вот хоть убей не люблю я амтел..., ну просто трындец как
вообщем то да, тогда и мосфеты можно переместить на другую сторону, для отвода тепла, да и проблемм особых с LTC я не вижу, есть в московских фирмах
Последний раз редактировалось Маугли; 08.01.2009 в 19:03.
Лучше конкретно так топологию не менять, есть риск что заработает фиговоСообщение от Маугли
Сильно уж миниатюризировать не стоит, step-down тоже любит свободное пространство.
Если с LTC то это гуд.
Насчет отвода тепла, над над каналами 3.3 и 5V очень хорошо ложится радиатор из профиля шириной 3см , Закрывает мосфеты и iru С этим проблемм нету.
а почему выбор пал на LTC, а вот где взять высокоточный резистор..?
Резистор конечно надо поискать, не думаю что будут проблемы. Насчет LTC - ХЗ почему, ну просто проверенное на других БП решение , и не плохое.Сообщение от Маугли
5А вроде не очень так и много?
WSL2816 0.01 Ом (1%), POWER METALSTRIP RESISTOR, SMD, LOW VALUE
подойдет(28р) или еще точнее надо?
есть 0,5% но уже по 52р
